Стремительное развитие полупроводниковых технологий в последнее время привело к повсеместному использованию светодиодов. Еще нeдaвнo они были просто устрйоствами индикации, а сегодня стали Высокоэффективными источниками света, заменившими лампы накаливания.
Благодаря высокой световой отдаче, малому энергопотреблению и возможности получения излучения любого цвета использование светодиодов стало возможным в производстве видеоэкранов на базе LED (Light Emitting Diode) технологии.

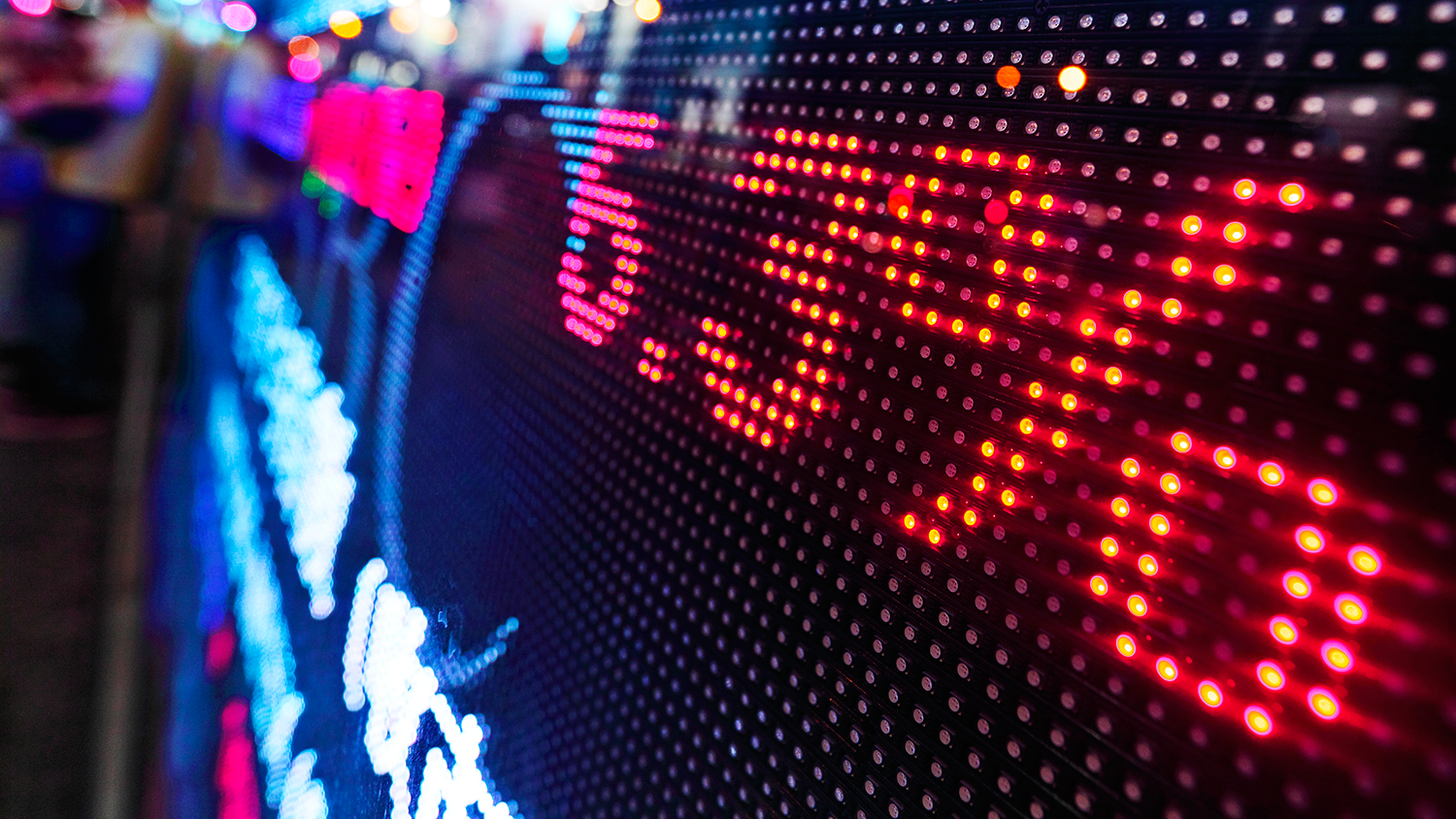

Изображение полноцветного светодиодного экрана формируется из светящихся точек – «пикселей» (сокращение от picture element). Пиксель, в свою очередь, состоит из нескольких цветных светодиодов: зеленого, красного и синего (RGB – Red Green Blue).
Электрические импульсы, подаваемые на каждый светодиод пикселя, образуют световые потоки трех цветов различной интенсивности Накладываясь друг на друга, они дают полную гамму цветовых оттенков. Таким образом, пиксели могут передавать полноцветное изображение.
Благодаря высокой скорости реакции светодиодов на электрические импульсы светодиодные экраны могут использоваться для отображения больших потоков видеоданных. На сегодняшний день технология отображения светодиодных экранов не имеет равных по качеству цветопередачи.
Светодиодные экраны обладают следующими преимуществами:
- Высокая яркость и контрастность изображения
- Отображение динамической информации
- Возможность прямой видеотрансляции
- Модульная конструкция
- Относительно небольшая глубина (200-300 мм)
- Возможность «наращивания» (увеличения размеров и разрешения)
- Высокая надежность и долговечность (теоретически до 100000 часов)
- Низкое энергопотребление (по сравнению с другими технологиями)
- Возможность объединения экранов в сеть и управления ими из единого центра
Светодиодные экраны применяются для трансляции динамической рекламы на улицах, а также в других местах скопления людей (на вокзалах, в аэропортах, торговых центрах, метро и пр.). Во время проведения массовых мероприятий светодиодные устройства используются в информационных и развлекательных целях (на стадионах, площадках, в концертных залах, на выставках, презентациях и пр).
Как и любое электротехническое оборудование, LED-экраны нуждаются в защите от негативных воздействий окружающей среды: влаги, температуры, UV-излучения и вредных выбросов.
В целях обеспечения бесперебойной работы светодиодов электронные компоненты модуля экрана нуждаются в объемной герметизации. Герметик должен обеспечивать влагозащищенность светодиодов и иметь рабочий температурный диапазон от -20 до +60 °С.
Включение светодиода при температуре ниже -20 °С (и пропускание через него тока) приводит к мгновенному нагреву кристалла до температуры порядка +100 °С и его расширению, в то же время пластиковый корпус разогревается медленно и препятствует расширению кристалла. Из-за таких деформаций происходит разрушение светодиода.
При повышении температуры до +60 °С у светодиода падает внутреннее сопротивление, при этом ток, протекающий через кристалл, возрастает (при постоянной разности потенциалов на выводах). При прохождении тока через кристалл светодиода происходит его разогрев, а при превышении критической температуры (обычно +80...+120 °С) он разрушается.
Основным материалом для герметизации электронных компонентов светодиодного экрана являются силиконовые герметики с алкоксильным (нейтральным) типом отверждения.
При полимеризации они не выделяет кислоту, которая могла бы вызвать коррозию электронных компонентов и платы светодиодного модуля.
Одним из лидеров в производстве таких герметиков является компания Dow Corning.
Силиконовый герметик Dow Corning 7091 имеет нейтральный тип отверждения и отлично подходит для защиты электронных компонентов светодиодного экрана от негативного влияния температуры, влаги и других атмосферных явлений.
Герметик Dow Corning 7091 обладает следующими свойствами:
- Застывает при комнатной температуре
- Имеет пастообразную консистенцию (не текуч)
- Легко наносится
- После отверждения превращается в эластичную резину
- Обладает отличной адгезией ко многим веществам
- Стабилен и эластичен в температурном диапазоне от -55 до +180 °С
После герметизации модули собираются в целый экран.
Для герметизации стыков при их монтаже эффективен клей-герметик Dow Corning AP. Он имеет ацетоксильный тип отверждения, однако это никак не влияет на электронные компоненты модулей, так как они уже находятся в корпусе.
Данный герметик обладает хорошей адгезией ко множеству материалов и способен перекрыть зазор до 6 мм.
Клей-герметик Dow Corning AP затвердевает при комнатной температуре при воздействии влаги воздуха, имеет неоседающую пастоподобную консистенцию, стабилен и гибок в температурном диапазоне от -50 до +180 °С.
