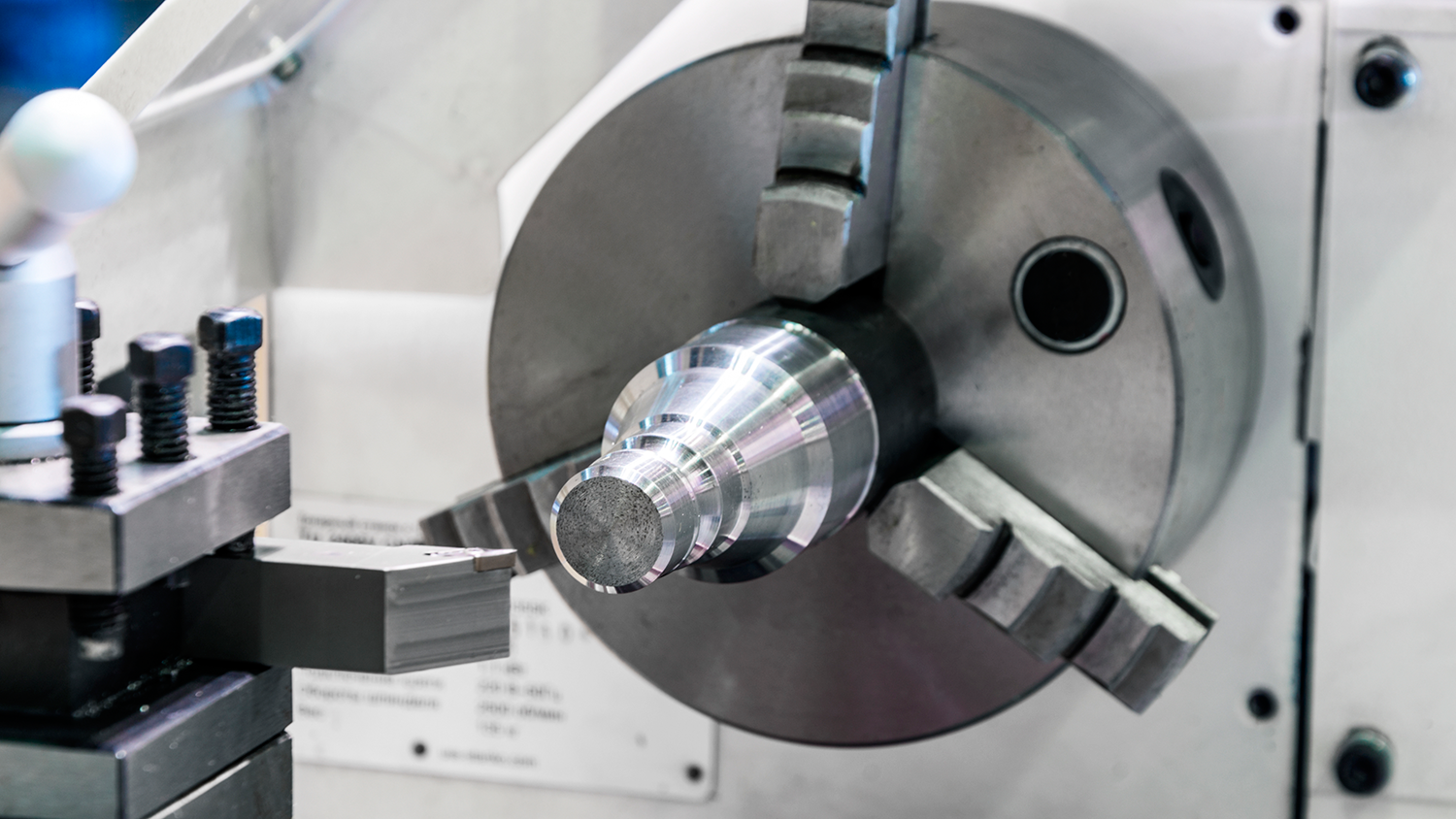

При обработке металлов на токарных станках используются различные инструменты и оснастка. Так, например, для фиксации заготовок применяется специальный патрон. Чтобы данное устройство работало долго и эффективно, его нужно обслуживать надлежащим образом.
В такой ситуации просто необходима смазка для токарных патронов. Далее мы расскажем о ее функциях и дадим некоторые рекомендации по использованию материала.

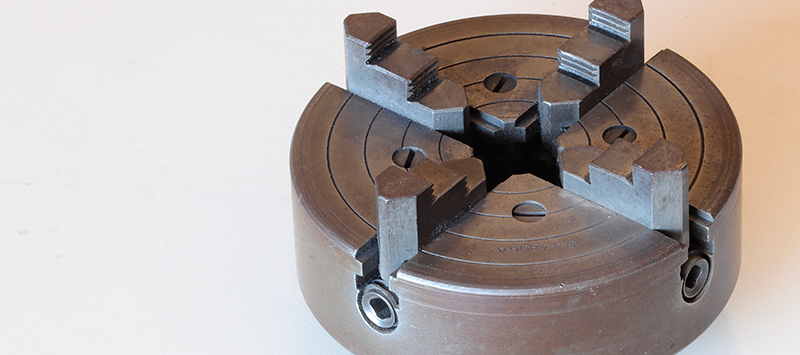

Из чего состоит токарный патрон?
Это устройство имеет цилиндрическую форму и устанавливается на шпиндель станка.
Конструкция токарного патрона включает в себя такие элементы, как корпус, спиральный диск, ключ, фланец и кулачки (прямые и обратные).
От количества и конструкции последних зависят функциональные возможности оборудования.
Виды токарных патронов
Токарные патроны бывают следующих видов:
- 2-кулачковые. Они могут надежно фиксировать асимметричные заготовки небольших размеров и позволяют обрабатывать их с высокой точностью
- 3-кулачковые с самоцентрирующейся конструкцией. Они обеспечивают быструю центровку и надежную фиксацию. Такие патроны широко используются в тех случаях, когда нужно обработать круглую или 6-гранную заготовку
- 4-кулачковые с независимой фиксацией зажимов. Они обеспечивают устойчивость и высокоточную обработку асимметричных и прямоугольных заготовок, а также квадратных прутков
- 6-кулачковые патроны с самоцентрирующейся конструкцией. Они позволяют осуществлять обработку заготовок с тонкими стенками, прилагая минимальные усилия смятия
Выбирая токарный патрон, надо учитывать требования технологического процесса и формы заготовок в каждом конкретном случае. Подходящий вариант этого устройства помогает обеспечить высокое качество конечной продукции.
Что нужно знать об обслуживании токарного патрона?
Благодаря надлежащему обслуживанию токарный патрон способен функционировать долго и надежно. Если же сервисные работы выполнены не в полном объеме, с нарушениями или вовсе не проведены, устройство может сломаться и повредить обрабатываемые заготовки.
Прежде всего, обслуживание токарного патрона включает в себя его чистку от стружки, масел и грязи. Это помогает предотвратить возникновение повреждений заготовки и увеличить точность металлообработки.
Перед применением токарного патрона необходимо удостовериться, что все его элементы исправны. Особенно следует уделить внимание зажимным кулачкам. Если эти элементы повредились или сильно износились, их надо заменить.
Источник изображения: Herman Hernandez / www.shutterstock.com
Безусловно, качественное обслуживание токарного патрона не обходится без смазывания его деталей. Применяемое для этой задачи средство должно надежно защищать элементы устройства и противодействовать трению между ними.
Функции смазки для токарных патронов
В процессе работы токарный патрон испытывает большие осевые нагрузки, а его детали интенсивно трутся друг о друга.
Без надлежащего смазывания устройство может потерять до 30 % (и даже больше) силы захвата. К тому же в процессе металлообработки возникают центробежные силы, вследствие чего ухудшается сцепление поверхностей. Так что при операциях резания на высоких оборотах крепление заготовки может оказаться ненадежным.
Данную проблему позволяет решить регулярное качественное смазывание токарного патрона. Оно обеспечивает стабильный коэффициент трения и безопасность применения устройства.
Смазка для токарного патрона выполняет следующие функции:
- Уменьшает трение между деталями патрона, что сокращает интенсивность их изнашивания
- Охлаждает трущиеся элементы устройства, что не позволяет им перегреваться и деформироваться
- Защищает детали токарного патрона от коррозии
Выполняя все вышеперечисленные функции, сервисный материал способствует улучшению точности металлообработки.
К свойствам и способностям, которыми должна обладать смазка для токарных патронов, относятся следующие моменты:
- Высокие разделительные и противоизносные свойства
- Высокая адгезия к металлам
- Устойчивость к повышенным нагрузкам
- Стойкость к вымыванию смазочно-охлаждающими составами
- Способность предотвращать скачкообразное движение деталей
- Способность оберегать детали от фреттинг-коррозии

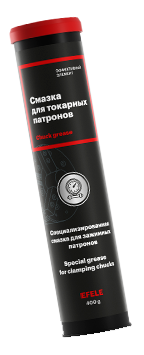

Смазка для токарных патронов EFELE
Все вышеперечисленные характеристики присущи Смазке для токарных патронов EFELE. Ее основу составляют минеральное базовое масло и органический загуститель. В составе смазки также содержатся специальные антифрикционные компоненты.
Одним из ключевых плюсов продукта является превосходная адгезия к металлическим поверхностям. За счет этого он снижает трение между деталями, что замедляет их износ. Благодаря такому эффекту точность обработки заготовок становится выше, а вероятность образования дефектов на них снижается.
Смазка сохраняет свои свойства при достаточно высоких температурах (до +130 °C), отлично защищает металлические поверхности токарных патронов от коррозии и других негативных воздействий внешней среды. При использовании этого продукта EFELE сила захвата увеличивается в 2 раза.
Особенности применения смазки для токарных патронов
Пользоваться таким смазочным материалом достаточно просто. Однако при этом необходимо учитывать следующие моменты:
- Перед смазыванием поверхности патрона должны быть чистыми
- Смазка должна наноситься равномерным слоем на внутренние поверхности патрона и на механизмы зажима
- Смазка на деталях устройства должна регулярно проверяться и при необходимости обновляться
Если выбрать и использовать смазку правильно, она поможет увеличить рабочий ресурс токарного патрона, обеспечить его надежную работу и качественное выполнение операций резания.
