Герметизация трубопроводов, по которым циркулируют агрессивные жидкости, требует не просто надежного герметика, но именно такого, который выдержит химическое воздействие конкретной среды при заданной температуре и давлении. Многие инженеры и закупщики выбирают герметик по типу резьбы или общей репутации, однако это приводит к утечкам, вымыванию уплотнения и преждевременным отказам линии. Статья раскрывает, как правильно подобрать анаэробный герметик, какие параметры проверять перед применением и какие ошибки совершают при внедрении в производство.
Вы узнаете, почему химическая стойкость одного герметика не гарантирует стойкость другого, как связаны время отверждения и моментальная прочность, какие стандарты применяются для критичных систем, и как организовать контроль совместимости с вашей рабочей жидкостью.
Почему стандартные герметики не работают с агрессивными жидкостями
Трубопровод, заполненный кислотой, щелочью или растворителем, создает условия, которые отличаются от работы с маслами или топливом.

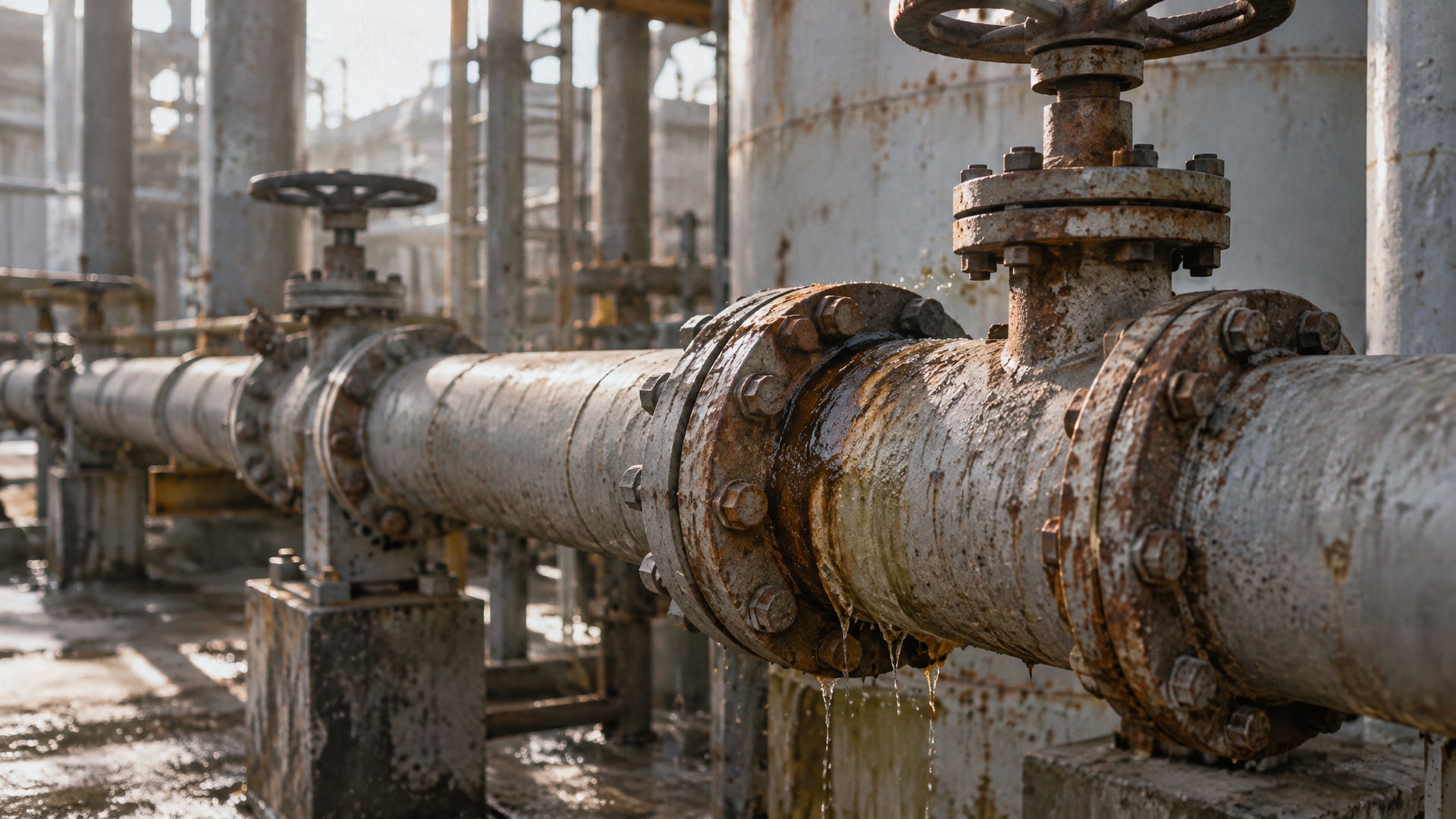

Обычный анаэробный герметик может первые часы держать давление, но если его полимерная матрица не сформирована полностью или не обладает стойкостью к конкретному химикату, через несколько дней начнется вымывание уплотнения. Молекулы агрессивной среды проникают в микротрещины и поры, расширяют их, и герметичность теряется.
Еще одна проблема - фреттинг. Когда трубопровод работает с вибрацией или перепадами давления, а герметик химически не соответствует среде, соединение ослабевает. Резьба начинает «давать люфт», увеличивается зазор, и уплотнение не удерживает давление. Это особенно критично в химической промышленности, где линии часто запущены циклически или работают в условиях пульсирующего потока.
Третья ошибка - игнорирование температуры. Герметик, отличный для 20 °C, может потерять упругость при 80 °C или разложиться при 150 °C. Если же среда одновременно горячая и агрессивная (например, горячая кислота), обычный состав не выживает. Типовая непрерывная рабочая температура для общепромышленных анаэробных герметиков находится в диапазоне около 150 °C, но это максимум, и его нельзя комбинировать с экстремальной химической агрессивностью без дополнительной проверки по паспорту конкретного продукта.
Как выбрать анаэробный герметик по химической совместимости
Главный принцип: не ориентируйтесь на общие категории типа «герметик для химии» или «кислотостойкий».
Каждый производитель указывает в техническом паспорте (TDS) список совместимых и несовместимых сред. Некоторые герметики хорошо работают с минеральными маслами и абсолютно не подходят для растворителей. Другие стойки к разбавленным кислотам, но разрушаются концентрированной серной кислотой.
Алгоритм выбора:
Опишите вашу среду точно: кислота, щелочь, гликоль, углеводород, газ, эмульсия. Укажите концентрацию (если известна), температуру и давление.
Запросите данные по immersion resistance (испытания на стойкость при погружении). Это более надежный источник информации, чем просто «resistant to chemicals». В техдокументации должны быть результаты теста образцов герметика в вашей среде за определенное время.
Проверьте несовместимые вещества в паспорте: если ваша среда там стоит, герметик не подойдет, даже если кажется похожим на совместимое.
Сопоставьте температурный диапазон: герметик должен работать не только в момент нанесения, но и при максимальной рабочей температуре трубопровода. Если линия нагревается до 80 °C, герметик должен быть квалифицирован минимум на эту температуру.

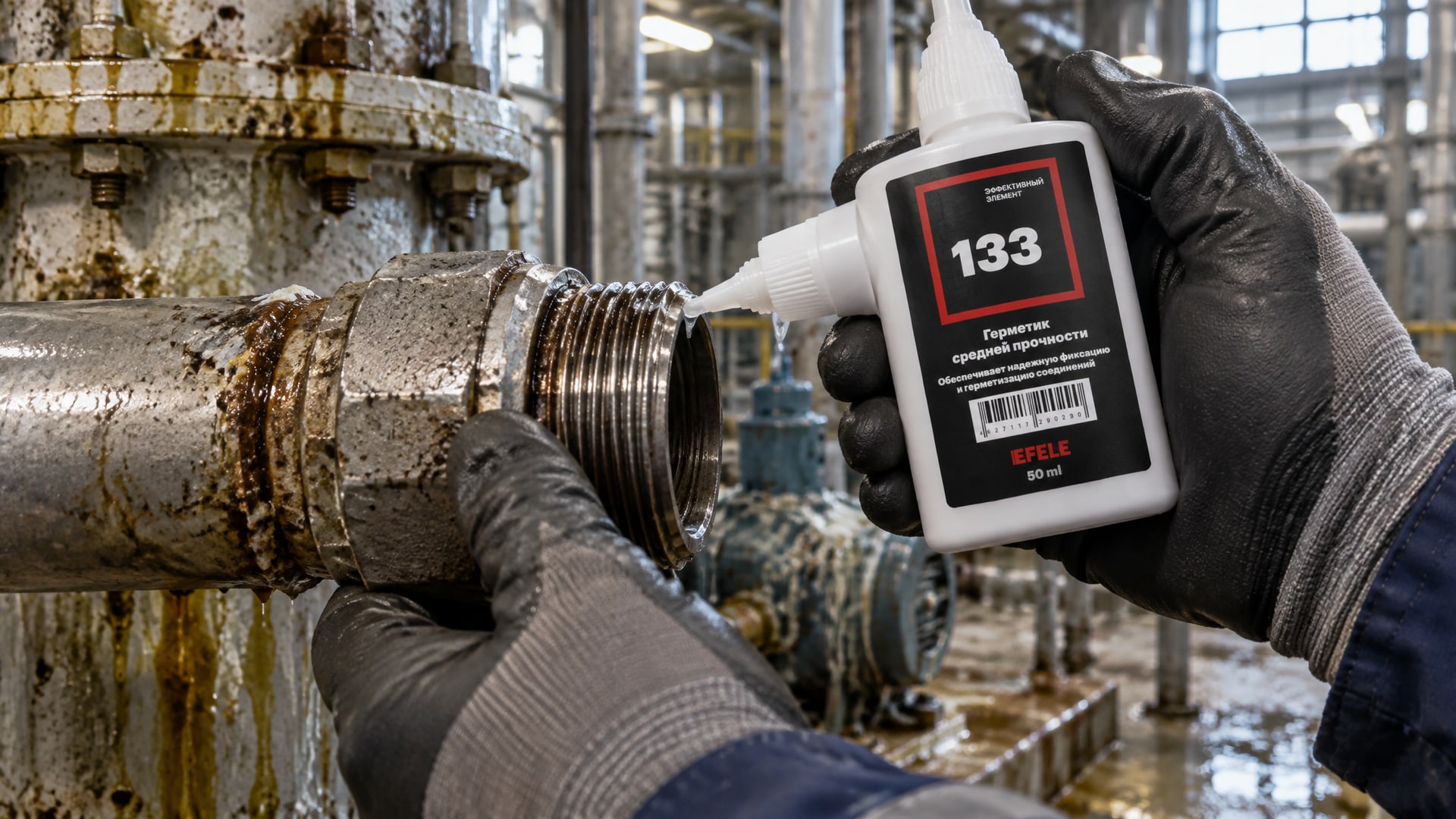

Для герметизации резьбовых соединений трубопроводов, по которым циркулируют агрессивные жидкости, многие предприятия применяют анаэробный герметик EFELE 133, который предусматривает проверку совместимости с рабочей средой и обеспечивает надежное уплотнение даже в сложных условиях. Этот подход позволяет избежать внеплановых остановок и утечек на ответственных участках.
Сроки отверждения и полная химическая стойкость
Частая ошибка: считать, что герметик «готов к работе» сразу после монтажа или через несколько часов.
На самом деле, время монтажной прочности (когда соединение можно слегка нагружать) и время полной химической стойкости - это разные параметры.
Монтажная прочность достигается за 0,5–16 часов в зависимости от типа анаэробного состава и температуры окружающей среды. Это означает, что резьбовое соединение уже держит, и их можно слегка подвергать механическим нагрузкам.
Однако полная расчетная прочность и, главное, полная химическая стойкость развиваются позже - обычно за 24–72 часа при комнатной температуре (20 °C). Если температура ниже, время продлевается. В технических данных встречаются примеры, когда полная химическая стойкость достигается через три дня при 20 °C.
Это означает, что после монтажа:
Первые 0,5–16 часов: герметик затвердевает, но еще не полностью устойчив к агрессивной среде.
24–72 часа: полимерная матрица полностью сформирована, герметик готов к циклическим нагрузкам и полному контакту с химикатом.
После трех суток: рекомендуется запуск линии на полное давление и полный расход.
Если вы запустите трубопровод с горячей кислотой через 8 часов после герметизации, вы рискуете получить утечку. Поэтому при планировании технического обслуживания или монтажа новой линии всегда оставляйте запас времени перед вводом в эксплуатацию.
Стандарты для герметизации резьбовых соединений
Для газовых резьбовых соединений основной ориентир в Европе - EN 751.
Он подразделяется на три части:
| Стандарт | Применение | Рабочее давление | Основной материал |
|---|---|---|---|
| EN 751-1 | Анаэробные герметики для резьб | До 40 бар | Смола на основе анаэроба |
| EN 751-2 | Неотверждаемые герметизирующие пасты | До 25 бар | Масло с загустителем (лента-аналог) |
| EN 751-3 | PTFE-лента (фторопласт) | До 25 бар | Политетрафторэтилен |
Для критичных нефтегазовых и химически нагруженных систем действуют более строгие требования:
ISO 23936-2 описывает требования к эластомерным материалам и их квалификации при контакте со средами нефтегазовой добычи.
NORSOK M-710 устанавливает требования к критическим неметаллическим уплотнительным материалам, включая те, что работают в подводной среде с постоянными давлениями и низкими температурами.
API 6A регулирует оборудование устьевого оборудования для скважин, включая требования к герметизации.
Если ваше предприятие работает в нефтегазе или производит химикаты, стоящие в реестре опасных веществ, согласуйте применяемый герметик со спецификацией заказчика или внутренним регламентом. Часто требуется не просто соответствие EN 751, но и дополнительные испытания на совместимость с рабочей жидкостью и документирование результатов.
Параметры, которые нужно проверять одновременно
Герметик для агрессивной среды должен пройти комплексную проверку.
Не рассчитывайте на одно свойство.
Химическая стойкость. Запросите результаты испытания образцов герметика, погруженных в вашу рабочую жидкость на определенное время (обычно 7–30 дней). Должны быть измерены изменения массы, твердости и прочности. Если изменения в допусках (например, не более 5% по ASTM D471), герметик подходит.
Температурный диапазон. Проверьте минимальную и максимальную рабочую температуру из паспорта. Если трубопровод работает при 60 °C, герметик должен быть квалифицирован минимум на 60 °C плюс запас (желательно еще на 20–30 °C для кратковременных пиков).
Давление. Для резьбовых соединений в статике типовой предел 2–150 бар в зависимости от диаметра и типа резьбы. Анаэробный герметик должен обеспечивать герметичность в пределах вашего рабочего давления. EN 751-1 гарантирует до 40 бар для газа, но для жидкостей нужна дополнительная проверка.
Разрывной момент и сдвиговая прочность. Если линия испытывает вибрацию или циклические нагрузки, герметик должен сохранять механическую прочность. Посмотрите в паспорте данные по shear strength (прочность на сдвиг) или результаты теста ASTM D4562.
Совместимость с уплотнителями. Если в резьбовом соединении установлена фторопластовая прокладка или кольцо, герметик не должен вызывать ее разбухание. Некоторые анаэробные составы агрессивны к резине или пластикам.
Типовые ошибки при выборе и применении
Ошибка 1: «Если герметик подходит для масел, он подойдет и для кислоты».
Это не так. Устойчивость к маслам и растворителям требует разных полимерных цепочек. Герметик, отличный для минерального масла, может полностью разложиться в концентрированной серной кислоте. Каждая среда требует проверки.
Ошибка 2: «Любой анаэробный герметик кислотостойкий». Производители четко указывают список несовместимых веществ. Некоторые составы работают с разбавленными кислотами, но не с концентрированными. Без явного указания в паспорте не предполагайте совместимость.
Ошибка 3: «Запустим линию через 8 часов». Недопустимо. Полная химическая стойкость достигается за 24–72 часа. Если запустить раньше, герметик еще недостаточно затвердел и может быть вымыт агрессивной средой.
Ошибка 4: «Герметик хорошо работает на маслах при 80 °C, значит подойдет и для гликолей при 100 °C». Температура и среда - независимые параметры. Нужно проверять оба одновременно.
Ошибка 5: «Стандарт EN 751 покрывает все агрессивные жидкости». EN 751 - это стандарт для газовых резьбовых соединений. Для химически нагруженных систем требуются дополнительные испытания и согласование со спецификацией проекта.
Часто задаваемые вопросы
Что делать, если герметик не указан в паспорте, но среда похожа?
Не угадывайте. Запросите у поставщика официальное подтверждение совместимости или организуйте собственное испытание: возьмите образец герметика, погрузите его в вашу жидкость на 7–14 дней при рабочей температуре и измерьте изменение массы и твердости. Результат даст уверенность перед применением на производстве.
Почему нельзя использовать PTFE-ленту вместо анаэробного герметика?
PTFE-лента (фторопласт) работает только в пассивном режиме, заполняя микронеровности резьбы. Она не создает химической связи между витками. При агрессивной среде и циклических нагрузках лента сползает, и герметичность теряется. Анаэробный герметик полимеризуется, образуя монолитное уплотнение, устойчивое к вибрации и агрессивной среде.
На сколько часов можно отложить пуск линии после герметизации?
Минимум на 24 часа, желательно на 48–72 часа при комнатной температуре. Если температура ниже 15 °C, увеличьте срок еще на 50%. Никогда не запускайте горячую агрессивную жидкость через менее чем 24 часа после герметизации.
Какое давление может выдержать анаэробный герметик?
Для статических соединений (неподвижная резьба) типовой предел 2–150 бар в зависимости от диаметра и типа резьбы. EN 751-1 гарантирует герметичность анаэробного герметика до 40 бар для газа. Для жидкостей и критичных приложений (нефтегаз, химия) нужна проверка конкретного состава и согласование со спецификацией.
Нужна ли переподготовка персонала перед применением нового герметика?
Да. Персонал должен понимать, что герметик полностью готов к работе не сразу, что нужно сверять совместимость с рабочей средой и что ускоренный пуск линии приведет к утечкам. Рекомендуется провести краткий инструктаж и подготовить внутренний регламент с графиком отверждения и процедурой контроля перед вводом в эксплуатацию.
Заключение
Герметизация трубопроводов с агрессивными жидкостями - это не просто выбор герметика по названию. Необходимо сверять химическую совместимость конкретного состава с вашей рабочей средой, учитывать температуру и давление, понимать, что полная химическая стойкость развивается за 24–72 часа, и не запускать линию раньше этого срока. Ключевые стандарты - EN 751-1 для газовых резьб и ISO 23936-2, NORSOK M-710 для критичных нефтегазовых и химических систем.
Следующий шаг: взяли ваше описание рабочей среды, температуры и давления, запросите у поставщика герметика данные по immersion resistance именно для вашего химиката, проверьте несовместимые вещества в паспорте и, если среда не указана явно, организуйте короткое испытание на совместимость перед закупкой большого объема. Это займет несколько дней, но позволит избежать дорогостоящих остановок производства и внеплановых утечек на ответственных участках.
