Коррозия внутренних поверхностей - один из самых сложных в диагностике дефектов промышленного оборудования. В отличие от наружных участков, внутренние полости и трубопроводы находятся в условиях ограниченной вентиляции, где скапливаются влага, кислород, соли и продукты окисления. Даже при наличии защитного покрытия коррозия может развиваться под пленкой, в щелях и зонах застоя, оставляя видимых признаков вплоть до серьезного разрушения структуры металла.
Эта статья помогает техническим специалистам и инженерам понять механизмы развития коррозии внутренних поверхностей, научиться различать виды повреждений, оценивать адгезию покрытия и определять причины его отслоения. Вы узнаете, какие факторы ускоряют разрушение, как контролировать состояние с учетом норм стандартизации и какие практические меры предупреждают катастрофический отказ оборудования.
Механизмы и виды коррозии во внутренних полостях
Внутренняя коррозия развивается по механизму, отличному от наружного разрушения.
На внешних поверхностях относительно равномерно распределяются кислород и влага, тогда как внутри трубопроводов, полостей оборудования и резервуаров возникают микроклиматы с высокой концентрацией агрессивных компонентов. Кислород растворяется неравномерно, создавая зоны с его избытком и дефицитом, что провоцирует электрохимическую коррозию.
Растворенный кислород - ключевой катализатор точечной коррозии в системах, заполненных жидкостями. Одновременно низкий pH или наличие кислотности (конденсат, кислые отложения) резко ускоряют разрушение углеродистой и низколегированной стали. В присутствии воды и солей создается электролит, который буквально «запускает» процесс окисления. На внутренней поверхности трубопровода это осложняется еще и тем, что жидкость может находиться в покое, позволяя примесям и твердым отложениям накапливаться в одних местах и создавать щелевую коррозию.
Классификация коррозионных повреждений различает несколько форм разрушения. Сплошная коррозия приводит к равномерному уменьшению толщины металла; это относительно предсказуемый сценарий, когда можно рассчитать ресурс по среднему темпу потери материала. Пятнистая коррозия проявляется отдельными участками с повышенным разрушением на фоне менее поврежденной поверхности. Язвенная коррозия - локальное глубокое проникновение, которое на небольшой площади может привести к сквозному отверстию или критическому ослаблению стенки.
Для внутренних полостей наиболее опасна именно локальная коррозия, которая развивается в щелях, под отслоениями покрытия, в местах скопления влаги и соли. Визуально долгое время она не видна - поверхность может выглядеть целой, а под ней уже идет интенсивное разрушение. Такой механизм часто приводит к внезапным отказам оборудования, так как инженер не в состоянии предугадать момент образования сквозной язвы.
Роль защитного покрытия и его адгезия к металлу
Покрытие - это физический барьер между металлом и коррозионной средой.

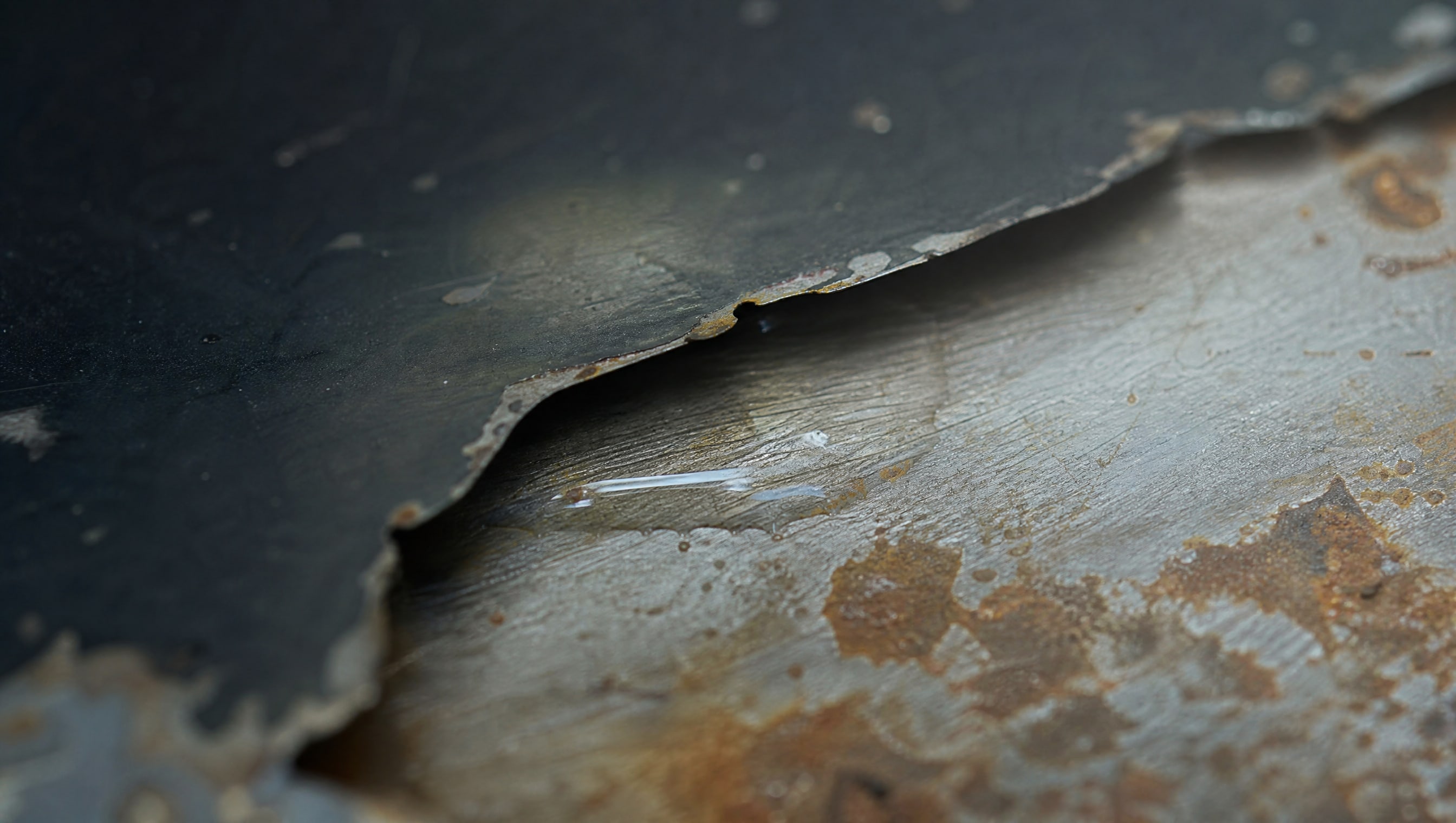

Однако адгезия (прилипание пленки к поверхности металла) во многом определяет эффективность защиты. Если адгезия нарушена, даже тонкий слой влаги проникает под покрытие и запускает подповерхностное окисление. Проблема в том, что внешне отслоение может быть незаметно до тех пор, пока процесс не примет масштабный характер.
Причины нарушения адгезии включают несколько факторов. Проникновение влаги происходит через микротрещины, если поверхность перед нанесением покрытия содержала загрязнения или пыль. Локальная коррозия под пленкой развивается в щелях и при контакте с электролитом, который быстро разъедает границу раздела. Загрязнение поверхности солями или окислами перед напылением создает слой, препятствующий сцеплению. Механическое истирание - вибрация, вымывание, абразивное воздействие частиц - нарушает целостность пленки и запускает отслоение.
Оценка адгезии требует как визуального осмотра, так и понимания условий работы детали. Если покрытие отслаивается с краев или в местах, подверженных вибрации, это указывает на недостаточное прочное сцепление или выбор материала, не адаптированного к механическим нагрузкам. Если отслоение ярко выражено в зонах застоя или влаги, причина - проникновение коррозионной среды между пленкой и металлом.
Перед нанесением защитных покрытий или для анализа дефектов важно тщательно очистить поверхности от загрязнений и продуктов коррозии, для чего подойдут универсальные очистители EFELE. Правильная подготовка основания - основа долговечности любого покрытия.
Абразивное изнашивание и эрозионная коррозия
Когда внутренняя поверхность одновременно контактирует с жидкостью, содержащей твердые частицы, или подвергается вибрационному воздействию, возникает эрозионная коррозия - разрушение, которое является суммой химического окисления и механического истирания.
Это не просто коррозия, которую замедляет антикоррозионное покрытие, и не просто абразивный износ, который держит механическая твердость: это комбинированный эффект, требующий комплексного подхода.
Эрозионная коррозия особенно активна в местах турбулентности потока, где частицы песка, окалины или других абразивов ударяют по поверхности с высокой частотой. Каждый удар создает микротрещины в покрытии и обнажает металл. Коррозионная среда за доли секунды начинает окислять открытый участок, и при следующем ударе происходит как химическое разрушение, так и механическое выбивание окисленного слоя. Скорость такого разрушения может в десятки раз превышать сплошную коррозию.

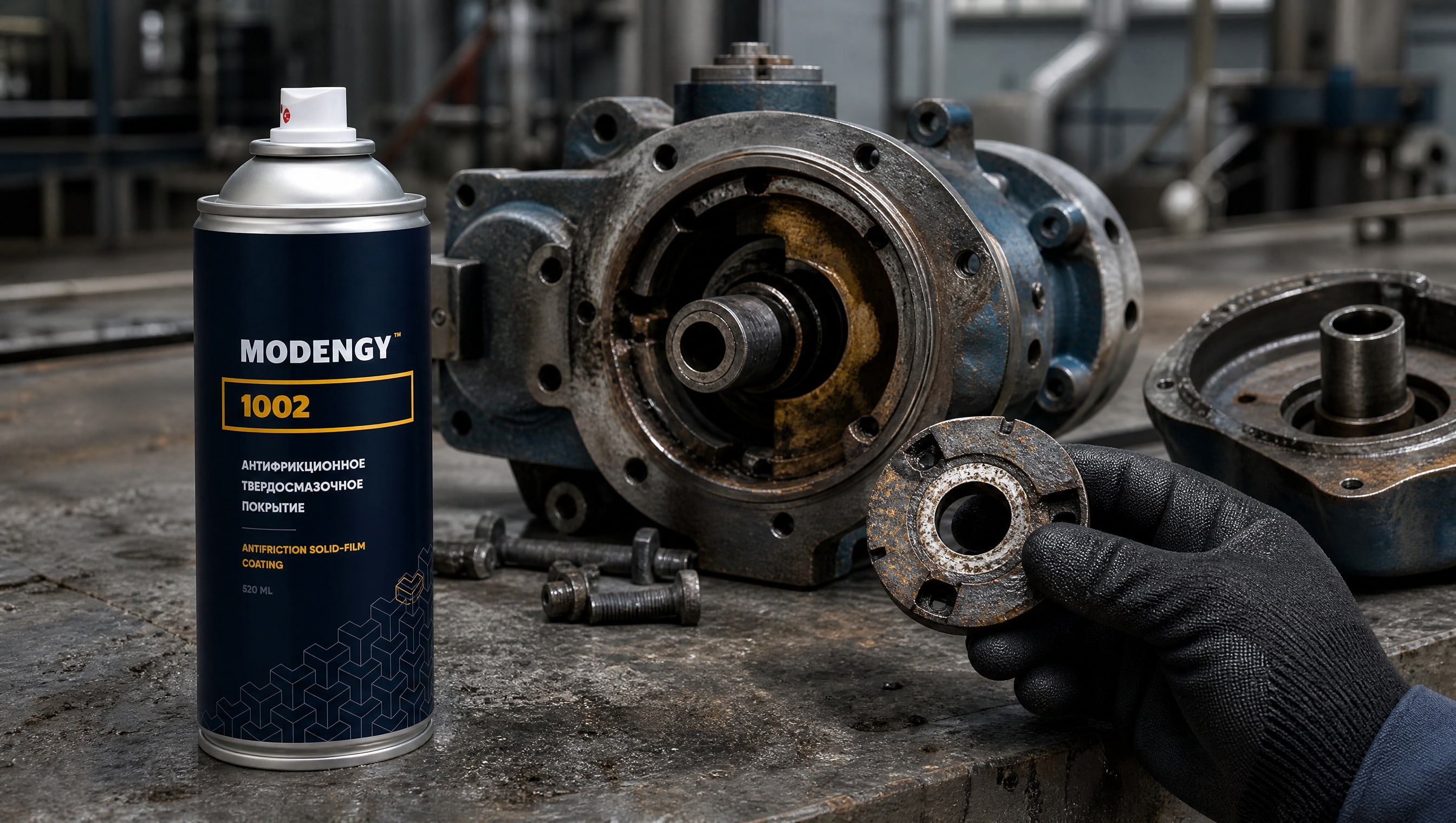

Защита от эрозионной коррозии требует не только коррозионной стойкости, но и ударопрочности покрытия. Для защиты внутренних поверхностей от абразивного износа и коррозии, особенно в условиях агрессивных сред, могут применяться антифрикционные твердосмазочные покрытия вроде MODENGY 1002, обеспечивающие низкий коэффициент трения и антикоррозионные свойства одновременно. Такие материалы создают упругий буфер, который гасит удары, снижает трение и одновременно препятствует проникновению влаги и кислорода.

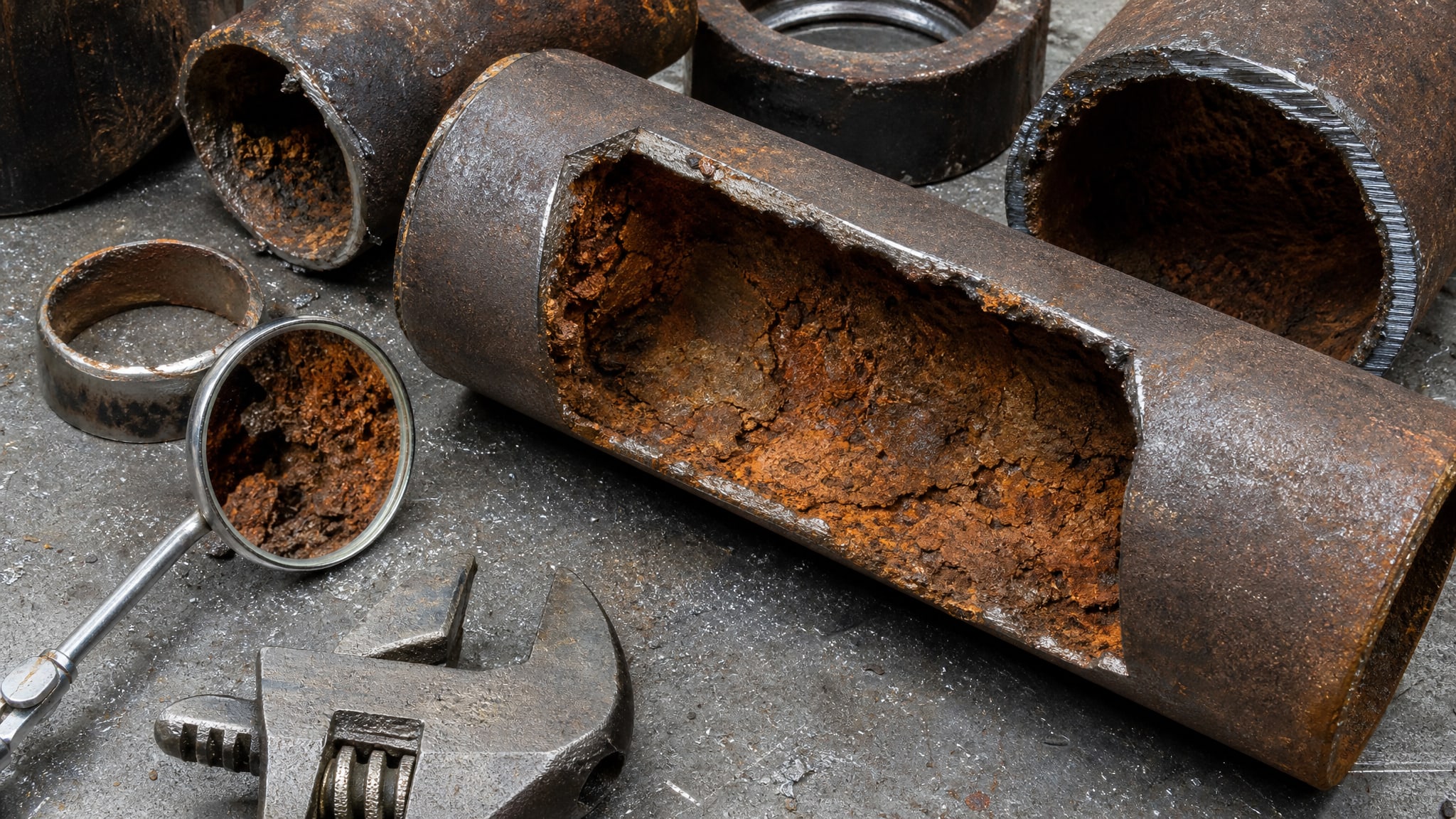

Коррозия внутренней поверхности трубопровода: специфика и контроль
Трубопроводы, особенно те, что переносят воду, конденсат или содержат растворенные газы вроде CO₂ и H₂S, становятся объектами интенсивной внутренней коррозии.
Здесь сочетаются факторы, которые отсутствуют в открытых системах: ограниченная циркуляция воздуха, накопление осадков и солей, застойные зоны у поворотов и фитингов, возможность образования щелей в местах стыков.
Внутренняя поверхность трубы подвергается коррозии по нескольким механизмам одновременно. Если система замкнута и содержит влагу, кислород быстро расходуется, создавая анаэробные зоны. В таких зонах растет риск сульфидной коррозии, особенно если присутствует водород сероводород. Если же система открыта или периодически вентилируется, кислород постоянно пополняется, но тогда резко возрастает скорость окисления железа.

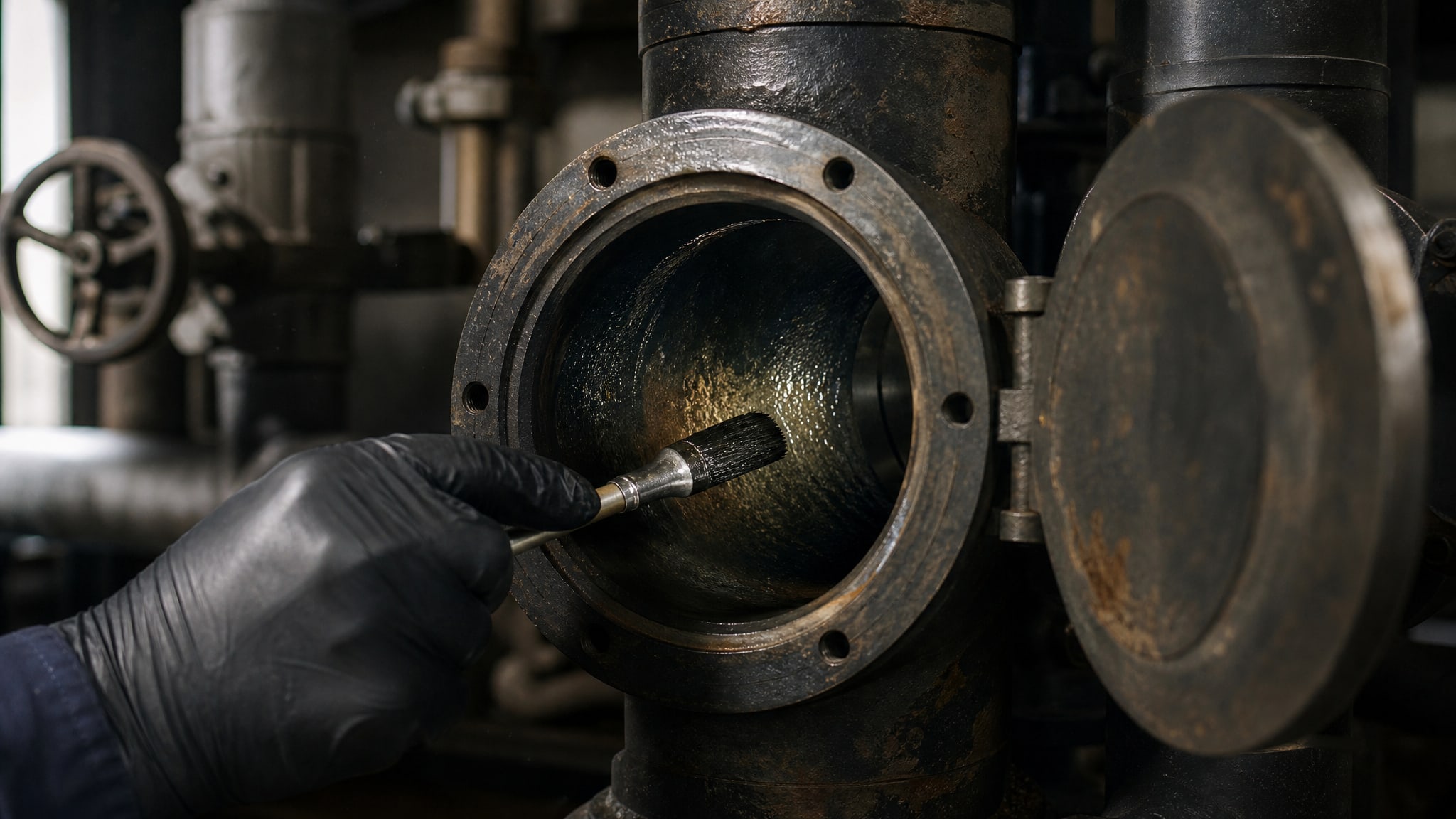

Контроль состояния требует периодического вскрытия и визуального осмотра участков, недоступных для прямого наблюдения. Специалисты используют эндоскопы, чтобы заглянуть внутрь труб небольшого диаметра, и отбирают образцы покрытия и окислов для лабораторного анализа. Если трубопровод позволяет демонтаж секции, эксперты отмывают поверхность, фотографируют и классифицируют характер повреждения: сплошная, локальная, язвенная или эрозионная коррозия.
Для оценки остаточного ресурса используется расчет скорости коррозии. Если за несколько лет измерены потери толщины или массы на нескольких участках, можно экстраполировать, как долго труба прослужит до критического ослабления. Такой подход требует как минимум двух контрольных осмотров с интервалом в год-два.

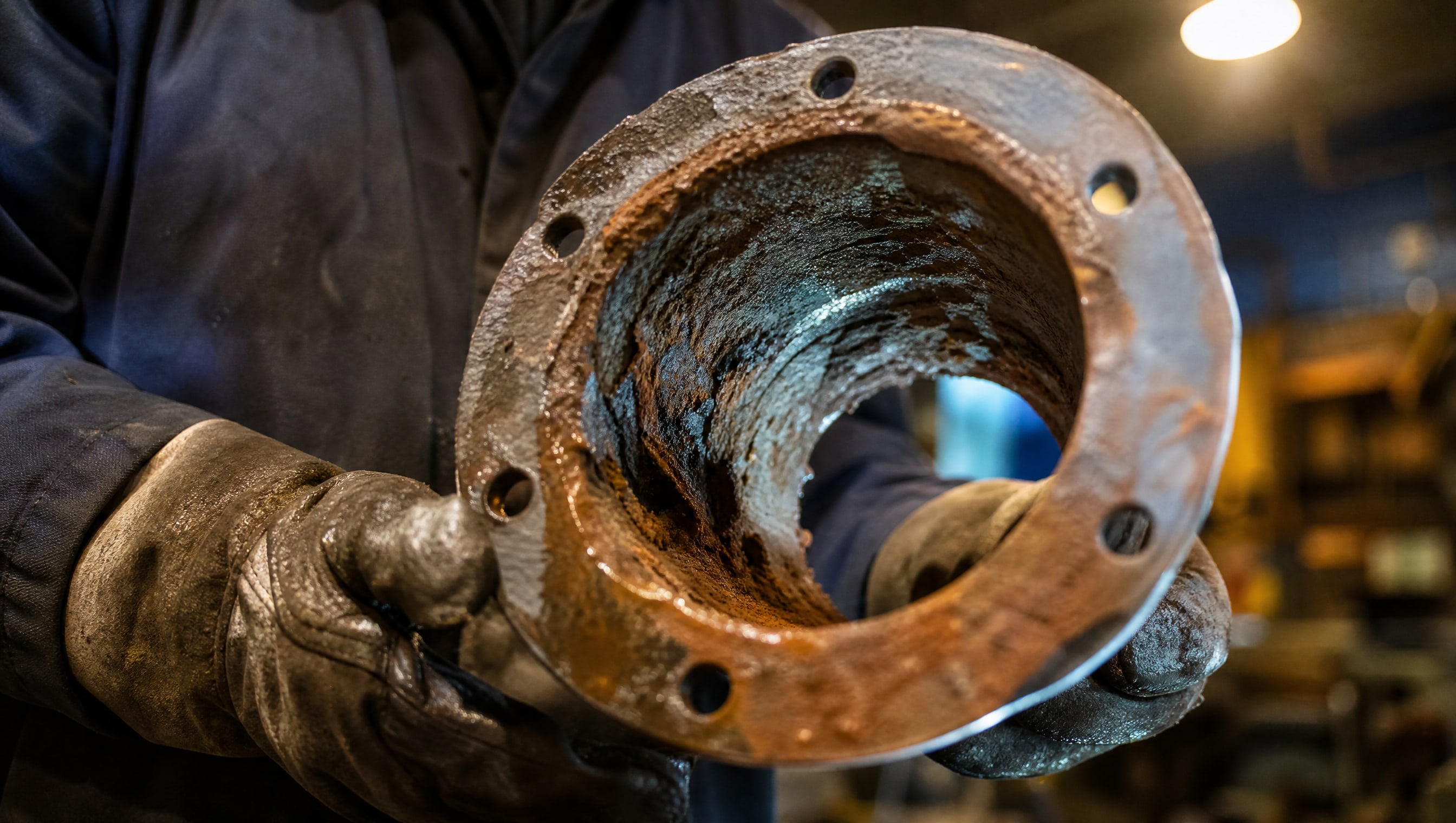

Классификация дефектов и методы диагностики
Для компетентной экспертизы необходимо разделять дефекты не только по виду (коррозия vs истирание), но и по механизму и локализации.
ГОСТ 9.106-2021 предусматривает классификацию коррозии на химическую и электрохимическую. Химическая коррозия - это окисление металла газами при высоких температурах (менее актуально для внутренних поверхностей в жидких средах). Электрохимическая коррозия - это взаимодействие металла с электролитом (вода, соли, влага), в котором металл играет роль анода и теряет электроны, превращаясь в окись.
Для внутренних поверхностей классификация по характеру разрушения полезнее:
Сплошная коррозия: равномерное уменьшение толщины по всей площади; скорость предсказуема, ресурс рассчитывается линейно
Пятнистая (неравномерная) коррозия: локальные участки с повышенным разрушением, чередующиеся с менее затронутыми зонами; требует уточнения причины неравномерности
Язвенная коррозия: глубокие локальные язвы на фоне слабо поврежденной поверхности; опасна тем, что может привести к сквозному отверстию при относительно небольшой потере общей массы
Щелевая коррозия: развивается под отслоениями покрытия, в щелях, под отложениями; часто незаметна до момента вскрытия
Методы диагностики включают визуальный осмотр с документированием (фотографии, эскизы), измерение остаточной толщины ультразвуковым толщинометром, отбор образцов для микроскопии и химического анализа, а также расчет скорости коррозии по формуле rcorr = Δm / (A × t), где Δm - потеря массы образца, A - площадь поверхности, t - время экспозиции.
Защита внутренних поверхностей: комплексный подход
Защита от коррозии внутренней поверхности трубы или полости требует системного решения, а не одного универсального средства.
Эксперты рекомендуют многоуровневый подход: контроль среды, применение изоляционных покрытий, использование ингибиторов и бактерицидов, а также технологическое снижение времени контакта металла с агрессивной средой.
Контроль среды - первостепенная задача. Необходимо ограничивать и мониторить содержание растворенного кислорода, поддерживать pH в диапазоне, безопасном для металла, предотвращать накопление солей и проводить регулярную очистку внутренних поверхностей от отложений. Если система позволяет, лучше исключить прямой контакт агрессивной жидкости с металлом, используя разделительные жидкости или технологические буферы.
Изоляционные покрытия - вторая линия защиты. Эпоксидные, полиуретановые или виниловые покрытия создают барьер между металлом и средой. Однако адгезия остается критичной: покрытие должно быть нанесено на чистую, сухую, обезжиренную поверхность. Любой дефект адгезии открывает путь коррозии.
Ингибиторы (реагенты, замедляющие коррозию) добавляются в теплоносители или охлаждающие жидкости, чтобы создать защитный слой на поверхности металла. Их концентрация требует контроля, так как недостаток ингибитора неэффективен, а его избыток может повредить уплотнения и создать отложения.
Бактерициды используются в системах, где развивается микробная коррозия (биоразложение, образование кислот бактериями). Это особенно актуально для охладительных систем и резервуаров со стоячей водой.
Технологические приемы включают охлаждение среды (низкая температура снижает скорость коррозии), эмульгирование агрессивной жидкости в нейтральной (например, масле), ограничение времени хранения среды в контакте с металлом и периодическую консервацию оборудования при длительном простое.
Комбинированный подход требует анализа конкретной ситуации: какие среды контактируют с металлом, какова температура, как часто система работает, какой ресурс требуется. Универсального решения нет, но методология выбора опирается на классификацию вида коррозии и учет всех факторов агрессивности.
Часто задаваемые вопросы
Почему коррозия развивается под целым на вид покрытием?
Локальная коррозия под покрытием происходит, когда влага или соли проникают через микротрещины в пленке либо не удаляются с поверхности перед нанесением. Даже если видимых дефектов нет, электролит запускает окисление на границе между металлом и покрытием. Давление газов, образующихся при окислении, может привести к вспучиванию пленки, но часто процесс долго остается скрытым.
Как отличить язвенную коррозию от абразивного износа?
При язвенной коррозии образуются глубокие, часто округлые или неправильные углубления с характерной окраской (ржаво-коричневые края, черная сердцевина окисла). При абразивном износе поверхность гладко истирается, без четких язв; цвет серый, металлический. Микроскопия и химический анализ образцов подтверждают диагноз.
Какая скорость коррозии считается приемлемой для расчета ресурса?
Это зависит от допустимой потери толщины и материала. Для углеродистой стали в умеренно агрессивной среде скорость может составлять 0,1-1 мм в год. Если стенка трубы 5 мм, а допуск на коррозию 2 мм, то ресурс - около 2-20 лет в зависимости от темпа. Эксперт рассчитывает индивидуально, опираясь на измеренные данные.
Нужно ли удалять отслаивающееся покрытие, или достаточно нанести новое поверх?
Удаление отслоившегося покрытия обязательно. Если нанести новый слой на старый, подповерхностная коррозия продолжится под ним, и вы временно скроете проблему. Правильный процесс: удалить старое покрытие, очистить металл, выявить и остановить причину отслоения (влага, загрязнение), просушить поверхность, затем нанести новое покрытие.
Помогут ли нейтрализаторы ржавчины при внутренней коррозии?
Нейтрализаторы ржавчины полезны для обработки уже образовавшихся окислов на поверхности перед защитой, но они не остановят развитие коррозии внутри. Для внутренних поверхностей требуется изоляция от среды (покрытие), контроль условий (pH, кислород) и применение ингибиторов, если система позволяет.
Заключение
Экспертиза состояния внутренних поверхностей деталей с покрытием требует системного подхода: понимания механизмов коррозии, классификации видов повреждения, оценки адгезии покрытия и выявления локальных источников агрессивности. Коррозия внутренних поверхностей развивается скрытно и может быстро привести к отказу оборудования, если игнорировать сигналы отслоения покрытия, накопления влаги или присутствия твердых отложений.
Практический следующий шаг: организуйте периодический контроль внутренних полостей критичного оборудования (трубопроводов, резервуаров, теплообменников). Снимите образцы, классифицируйте вид коррозии, измерьте остаточную толщину, рассчитайте скорость разрушения. На основе этих данных составьте план защиты: очистите поверхности, нанесите изоляционное покрытие или ингибитор, установите режим мониторинга. Такой подход позволяет перейти от реактивного ремонта к плановому предупреждению отказов и значительно продлить ресурс оборудования.
