Механические примеси - стружка, шлам, продукты износа - накапливаются в системе смазочно-охлаждающей жидкости и ускоряют ее деградацию. Без регулярной очистки СОЖ теряет смазывающие и охлаждающие свойства, начинает загораться на инструменте, становится источником коррозии. Многие закупщики и инженеры считают, что достаточно установить один фильтр - но практика показывает обратное: срок службы СОЖ удлиняется только при многоступенчатой схеме удаления загрязнений. В этой статье разберем, какие методы работают, как их комбинировать и на какие показатели ориентироваться при выборе оборудования очистки.
Почему стружка и шлам ускоряют старение СОЖ
Механические примеси в виде металлической стружки, окисленных частиц, микроскопического шлама работают как абразив и катализатор окисления.
Когда они циркулируют в системе, они царапают направляющие инструмента, фрикционное выделение тепла в зонах контакта уже не охлаждается эффективно, и СОЖ начинает деградировать ускоренно. Кроме того, мелкодисперсная взвесь служит площадкой для размножения микроорганизмов: влага + углеводороды + органические остатки = идеальная среда для биопоражений.
Общий объем загрязнений в системе растет экспоненциально: если на первый месяц приходится небольшой уровень примесей, то ко второму месяцу накопление становится значительным, особенно если стружка не отделяется механически до попадания в накопительный бак. Поэтому система очистки СОЖ должна работать параллельно с производством, а не быть запиской на потом.
Методы удаления стружки и их эффективность
Эксперты рекомендуют строить очистку по ступеням, начиная с грубого удаления крупной стружки.
Магнитная сепарация для ферромагнитной стружки
Для ферромагнитных частиц (железо, сталь) магнитная сепарация обеспечивает эффективность 90–98% в диапазоне размеров 0,5 мкм–5 мм. Это первый этап, который должен срабатывать в стружкопримнике или на выходе системы сбора. Магнитные ловушки легко встраиваются в циркуляционные линии и не требуют расходников - достаточно периодически очищать магниты от накопленной стружки.
Однако магнитная сепарация работает только с ферромагнитными металлами. Если на участке обрабатываются алюминиевые, медные или титановые детали, магнит не поможет - нужны другие методы.
Механическая фильтрация для крупных частиц
Механическая фильтрация через пористые материалы эффективна для удаления твердых частиц в диапазоне 5–200 мкм с эффективностью 80–95%. Это вторая ступень, которая включает фильтры-сетки, наматываемые картриджи или дисковые элементы. На этом этапе удаляются остатки стружки, микроскопический шлам и окисленные частицы.
Грубая механическая очистка должна удалять частицы более 500 мкм на самом входе системы - это предотвратит засорение последующих фильтров и снизит нагрузку на них. Практика показывает, что даже хорошо подобранная грубая очистка удаляет только 70–80% массы загрязнений, но только 30–40% по количеству частиц. Это означает, что основной объем (по числу частиц) остается в виде мелкой взвеси и требует дополнительной обработки.
Седиментация и отстой
Простой отстой в накопительном баке обеспечивает степень очистки 40–45% при граничной тонкости 40–50 мкм. Это медленный, но эффективный для крупных частиц способ. На практике его комбинируют с циркуляцией через фильтры: часть потока идет в бак на отстой, часть пропускается через фильтр.
Важный момент: отделенная стружка продолжает удерживать 15–25% СОЖ, которая стекает в течение 10–15 минут. Если стружку сразу пропустить через жмущий или центрифужный аппарат, можно вернуть эту жидкость в систему вместо потерь.
Удаление посторонних масел и тонкая доочистка
После удаления стружки наступает черед посторонних масел (гидравлического масла, попадающего из гидравлики станка, или остатков предыдущей СОЖ).
Для этого используется флотация.
Флотация для мелкодисперсных примесей
Флотация применяется для очистки водных СОЖ от мелкодисперсных механических и органических примесей. Установки напорной флотации работают с загрязнением до 5 г/дм³ и имеют производительность 5–2000 м³/ч. Технология подходит для удаления эмульсионных остатков и микроскопических капель посторонних масел, которые фильтрация не сможет перехватить.
Центрифугирование и ультрафильтрация
Для финальной доочистки применяют фильтры под давлением и вакуумом, которые обеспечивают степень очистки 80–99% при граничной тонкости 1–10 мкм. Это наиболее точные методы, но они требуют регулярной замены картриджей и техническое обслуживание. Центрифугирование позволяет добиться очистки через разделение по плотности; оно эффективно для удаления микроскопического шлама и остатков масел.
Рекомендуемая последовательность: сначала магнитная сепарация и грубая фильтрация (удалить крупную стружку и шлам), затем флотация (отделить посторонние масла), затем тонкая фильтрация или центрифугирование (доочистить мелкую взвесь). Такая схема обеспечивает комплексное удаление загрязнений и максимально продляет жизнь СОЖ.
Очистка систем трубопроводов и приямков
Эксперты часто указывают на часто упускаемый этап: очистку мертвых зон системы.
Загрязнения накапливаются не только в основном баке, но и в приямках, обратных линиях, стружкопримниках и участках трубопроводов, где скорость потока низкая. Если эти зоны не очищены, то даже при работающем фильтре система будет вымываться загрязнениями из отложений.
Процедура очистки включает несколько шагов:
Слить СОЖ в отдельную емкость.
Механически убрать крупную стружку и шлам из приямка, дна бака и обратных линий.
Промыть все полости и трубопроводы чистой водой или промывочным раствором, удаляя высохшие остатки эмульсии.
Прочистить трубопроводы с помощью сжатого воздуха или специального инструмента.
Заполнить систему свежей или регенерированной СОЖ и запустить на холостом ходу.
Контролировать мутность и пену с корректировкой дозировок антивспенивателя.
После такой комплексной очистки система сбора стружки работает значительно эффективнее, и загрязнения не поступают из отложений.
Контроль качества и показатели готовности к работе
Чистота СОЖ оценивается по нескольким параметрам, которые должны соответствовать спецификации производителя концентрата.
Для эмульсионных СОЖ рекомендуемые диапазоны:
| Параметр | Норма |
|---|---|
| Концентрация | 6–10% |
| pH | 8,5–9,5 |
| Механические примеси | <0,3 г/л |
| Посторонние масла | <2% |
Для синтетических растворов показатели строже:
| Параметр | Норма |
|---|---|
| Концентрация | 2–5% |
| pH | 7,5–9,0 |
| Механические примеси | <0,1 г/л |
| Посторонние масла | <2% |
Если фактические показатели выходят за границы, необходимо либо провести регенерацию (отделить примеси), либо заменить СОЖ. При выборе методов очистки стоит ориентироваться на тип производства: для черновой токарной обработки, где много крупной стружки и высокая нагрузка загрязнениями, рекомендуется грубая фильтрация 50–100 мкм, тогда как при шлифовке или фрезеровании точных деталей требуется тонкость 10–20 мкм.

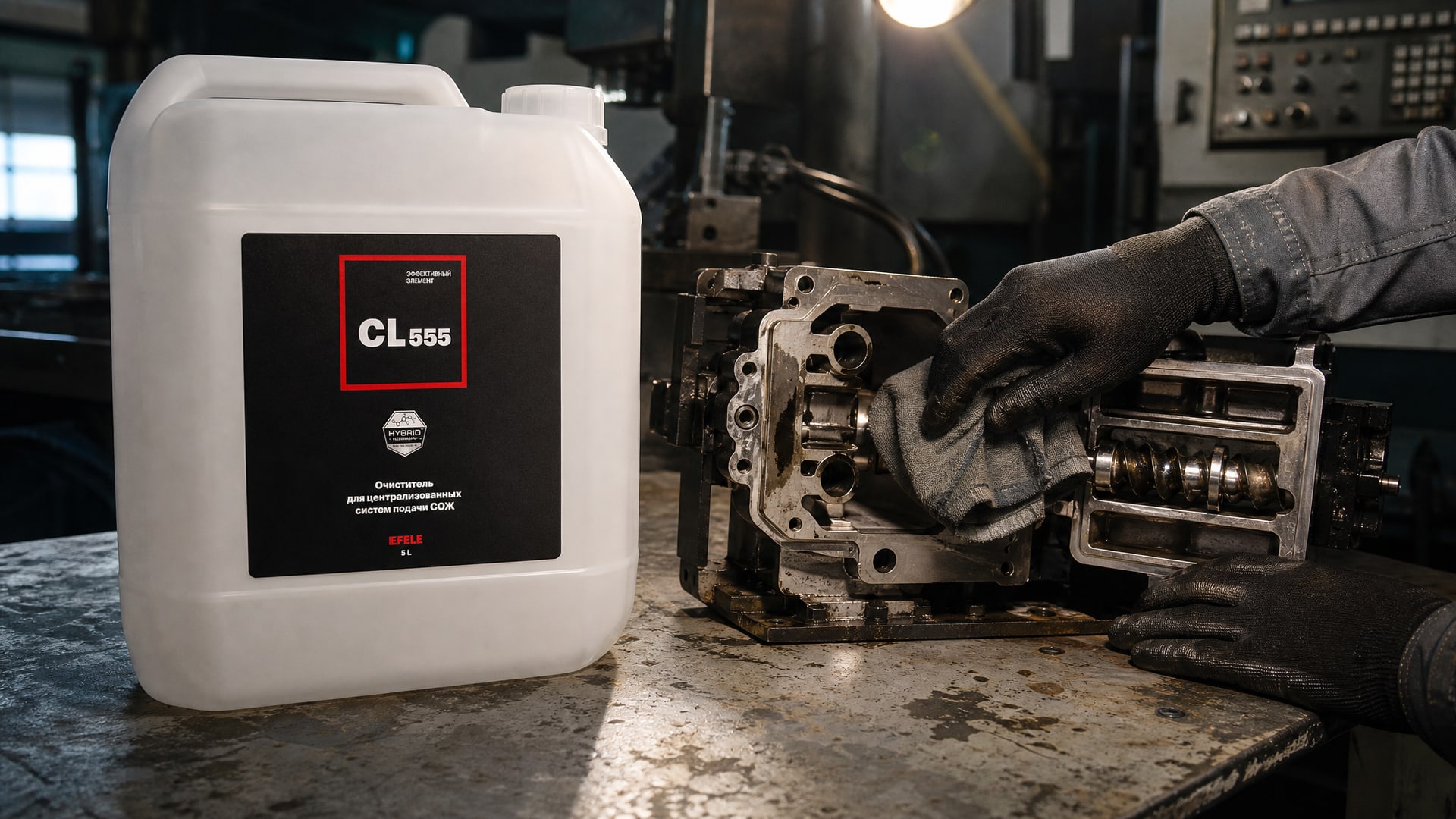

Для комплексной очистки систем СОЖ перед заменой или переходом на новый продукт многие производства применяют специальные составы. На практике закупщики промышленного сектора отдают предпочтение решениям, которые одновременно удаляют загрязнения и предотвращают биопоражения: EFELE CL-555 эффективно справляется с этой задачей, обеспечивая полное удаление остаточных загрязнений и микробных пленок из системы перед началом работы с новой СОЖ.
Очистка стружки и возврат жидкости в систему
После удаления стружки из основного потока необходимо обратить внимание на саму стружку.
В отделенной стружке остается 15–25% СОЖ, и эта жидкость должна быть возвращена в систему, а не потеряна.
При воздействии на стружку паровой и жидкой углеводородных фаз одновременно эффективность удаления масел достигает более 99%. На практике используются специализированные центрифуги и сепараторы, которые вращают стружку, вытесняя из нее жидкость под центробежной силой. Полученная чистая стружка идет в лом, а СОЖ возвращается в систему.
Это снижает потери жидкости и облегчает последующую очистку основного потока, так как в циркуляцию поступает уже отжатая жидкость с меньшим содержанием загрязнений. Для производств с большими объемами стружки такой подход оказывается экономически оправданным за счет сокращения расхода СОЖ.
Часто задаваемые вопросы
Может ли одного фильтра хватить для очистки сож от стружки?
Нет. Один фильтр справляется только с одной фракцией загрязнений. Рекомендуется использовать многоступенчатую схему: сначала удалить магнитно отделяемую стружку, потом пропустить через грубый фильтр, затем отделить посторонние масла флотацией и, наконец, выполнить тонкую фильтрацию через картридж под давлением. Каждая ступень убирает определенный тип примесей, а вместе они обеспечивают комплексную очистку.
Почему я не вижу стружку в СОЖ, если система грязная?
Стружка оседает на дно или застревает в стружкопримнике, но мелкодисперсная взвесь остается в жидкости. При грубой очистке удаляется 70–80% массы загрязнений, но только 30–40% по количеству частиц. Это означает, что большинство мелких частиц все еще циркулирует в системе и медленно портит СОЖ. Требуется дополнительная тонкая фильтрация.
Нужно ли чистить приямки и обратные линии перед началом фильтрации?
Да, это обязательно. Загрязнения накапливаются в мертвых зонах, приямках и участках с низкой скоростью потока. Если их не очистить, они постоянно вымываются обратно в основной поток, и качество СОЖ не улучшится. После механической очистки рекомендуется промыть систему водой или промывочным раствором и проверить мутность.
Сколько масла остается в отделенной стружке?
Отделенная стружка удерживает 15–25% СОЖ, которая стекает в течение 10–15 минут. Это означает, что оставленная на складе стружка продолжает загрязнять окружающее пространство. Рекомендуется использовать центрифуги или жмущие устройства для отжима жидкости, возвращая ее в систему. При правильном отжиме эффективность удаления масла со стружки превышает 99%.
Какие показатели качества СОЖ считаются приемлемыми?
Для эмульсионных СОЖ механические примеси должны быть <0,3 г/л, посторонние масла <2%, концентрация 6–10%, pH 8,5–9,5. Для синтетических растворов требования строже: механические примеси <0,1 г/л. Если показатели выше, нужна регенерация или замена жидкости. Регулярный контроль этих параметров помогает вовремя обнаружить проблему и не допустить полного выхода СОЖ из строя.
Заключение
Продление срока службы СОЖ возможно только через регулярное удаление механических примесей по многоступенчатой схеме. Грубая очистка удаляет большую часть массы загрязнений, но оставляет мелкую взвесь; флотация отделяет посторонние масла; тонкая фильтрация доводит качество до нормы. Параллельно нужна очистка приямков, обратных линий и отжим стружки для возврата жидкости.
Ближайший практический шаг - провести комплексную диагностику вашей системы: отобрать пробу СОЖ, проверить физико-химические показатели (содержание механических примесей, посторонних масел, pH), осмотреть приямки и мертвые зоны на предмет отложений, а затем подобрать оборудование очистки в соответствии с типом обработки и объемом жидкости. Это инвестиция, которая окупится за счет снижения расхода СОЖ и повышения качества обработанных деталей.
