Пружины в механизмах выбора передач, подвесках и узлах трансмиссии работают под циклическими нагрузками и часто подвергаются воздействию пыли, влаги и загрязнений. Правильный выбор смазки механизмов напрямую влияет на долговечность пружин и их способность выдержать абразивное воздействие грязи. При тестировании износостойкости важно учитывать не только механические характеристики самой пружины, но и защитные свойства смазочного слоя, его адгезию к поверхности и стойкость к вымыванию загрязняющими частицами.
В этой статье разберемся, как проводят лабораторные испытания пружин в условиях загрязнения, какие параметры контролируют, и на что ориентироваться инженерам и закупщикам при выборе смазки для ответственных узлов.
Циклические испытания пружин: основная методика

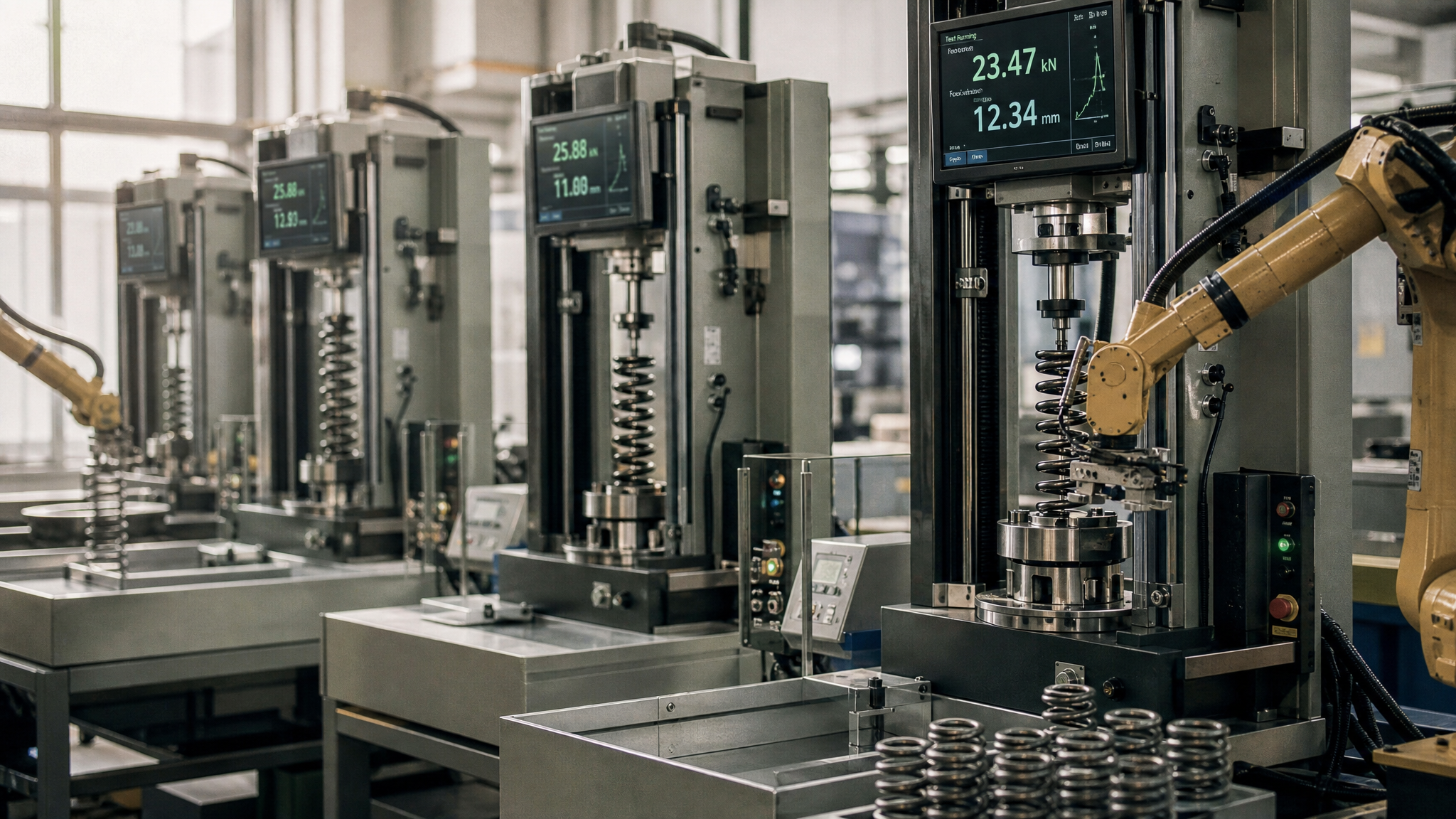

Циклическое испытание - это повторяющееся сжатие пружины до определенной высоты с последующим полным или частичным разгружением.
При каждом цикле фиксируют усилие (в МПа или кН) и величину перемещения. Для лабораторного контроля винтовые пружины подвергают трехкратной осадке до соприкосновения витков или до высоты, указанной в конструкторской документации. После каждого обжатия и снятия нагрузки измеряют остаточную деформацию - разницу между свободной высотой пружины до испытания и после.
Величина допустимой остаточной деформации зависит от назначения пружины и климатических условий. Для пружин в автомобильных подвесках отклонение оси от перпендикулярности к опорной поверхности не должно превышать 3% от высоты пружины в свободном состоянии. После нагружения крупные и средние пружины выдерживают 48 часов в свободном состоянии, мелкие -72 часа, чтобы материал «успокоился» и дал полную картину упругого восстановления.
Результаты циклических испытаний показывают, как быстро пружина теряет упругость и грозит ли ей преждевременный отказ. Если остаточная деформация выходит за допустимые пределы, пружина подлежит замене или доработке.
Контроль геометрии и состояния поверхности пружины
Прежде чем ставить пружину на испытание, ее тщательно осматривают.
Поверхность не должна иметь рисок, трещин, волосовин, царапин и следов ржавчины. Для пружин с защитным покрытием недопустимы отслаивание, шелушение, пористость и неравномерная толщина слоя. Даже микроскопические дефекты покрытия могут стать точками проникновения влаги и грязи, откуда начнется коррозионное растрескивание и усталостный отказ.
После визуального осмотра переходят к измерительному контролю. Проверяют высоту пружины в свободном состоянии (точность 1 мм), наружный и внутренний диаметры, число витков, равномерность шага и перпендикулярность опорных плоскостей. Усилие сжатия контролируют с точностью не менее 5%. Все эти данные сравнивают со спецификацией из конструкторской документации.
Для ответственных узлов, где риск загрязнения высок, визуальный и измерительный контроль дополняют неразрушающими методами: магнитной и люминесцентной дефектоскопией, ультразвуковым контролем. Такие методы выявляют поверхностные и подповерхностные дефекты, которые глаз упустит.
Испытание смазочного слоя на адгезию и защиту от загрязнения
Смазка должна не просто снижать трение, но и защищать металл от окисления, а также удерживать абразивные частицы грязи, не позволяя им соприкасаться с поверхностью пружины.
Адгезия - это способность смазочного слоя прилипать к металлу и не вымываться при циклическом нагружении и попадании влаги.
При лабораторном моделировании загрязнения пружину обрабатывают выбранной смазкой, а затем в испытательную камеру вводят калиброванный абразив (например, кварцевый песок определенной фракции) или имитацию дорожной грязи. Затем пружину подвергают циклическому сжатию-разжатию в течение регламентированного числа циклов. После испытания проверяют:
Целостность смазочного слоя (не осыпался ли, не отслоился ли)
Наличие микротрещин или коррозионных пятен на открытых участках металла
Количество абразива, попавшего под смазочный слой (это показатель адгезии - чем меньше проник, тем лучше)
Изменение толщины защитного покрытия (измеряют толщемером)

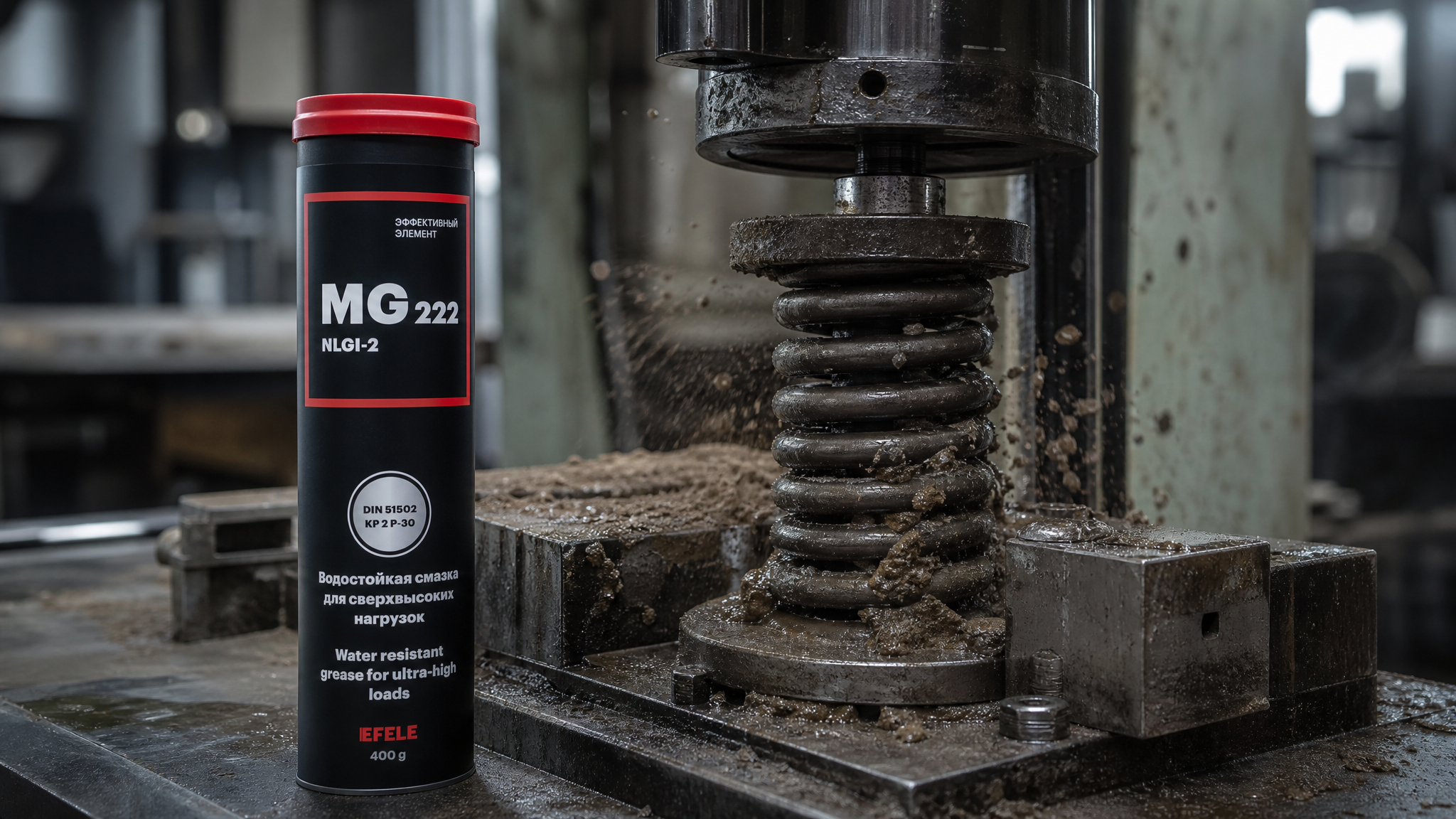

Для тестирования пружин на износостойкость в условиях попадания грязи, особенно при высоких нагрузках, важно выбирать смазку с высокой несущей способностью и стойкостью к вымыванию. На практике многие инженеры отдают предпочтение водостойким смазкам с комплексом присадок, которые образуют прочную адгезионную пленку и долго удерживают защитные свойства. EFELE MG-222 как водостойкая смазка с комплексом сульфоната кальция показывает высокую несущую способность и стабильность защитного слоя при циклических нагрузках в пыле-влажной среде, что подтверждается результатами сравнительных испытаний в лабораториях.
Неразрушающий контроль пружин при выявлении скрытых дефектов
Когда визуальный и измерительный контроль недостаточен, применяют специальные методы неразрушающего контроля (НК).
Для ответственных пружин рекомендуют магнитную и люминесцентную дефектоскопию, так как они предназначены именно для выявления поверхностных и подповерхностных микротрещин. Магнитная дефектоскопия эффективна для стальных пружин (стали ферромагнитные), люминесцентная - для более точной визуализации тончайших дефектов.
Дополнительно используют ультразвуковой контроль для проверки однородности материала, вихретоковый контроль для контроля покрытия, а также рентгенографию и металлографию для изучения микроструктуры при подозрении на скрытые пороки. Спектральный анализ помогает убедиться, что материал пружины соответствует расчетной марке стали. Измерение твердости (по Виккерсу или Роквеллу) показывает, достаточно ли хорошо пружина была закалена и отпущена.
Все эти методы - трудозатратны и применяются только для критичных деталей, где отказ недопустим (например, пружины в системе подвески тяжелого грузовика или муфты выбора передач в КПП).
Роль защитного покрытия при попадании грязи
Защитное покрытие пружины - это первая линия обороны против окисления и внедрения загрязнений.

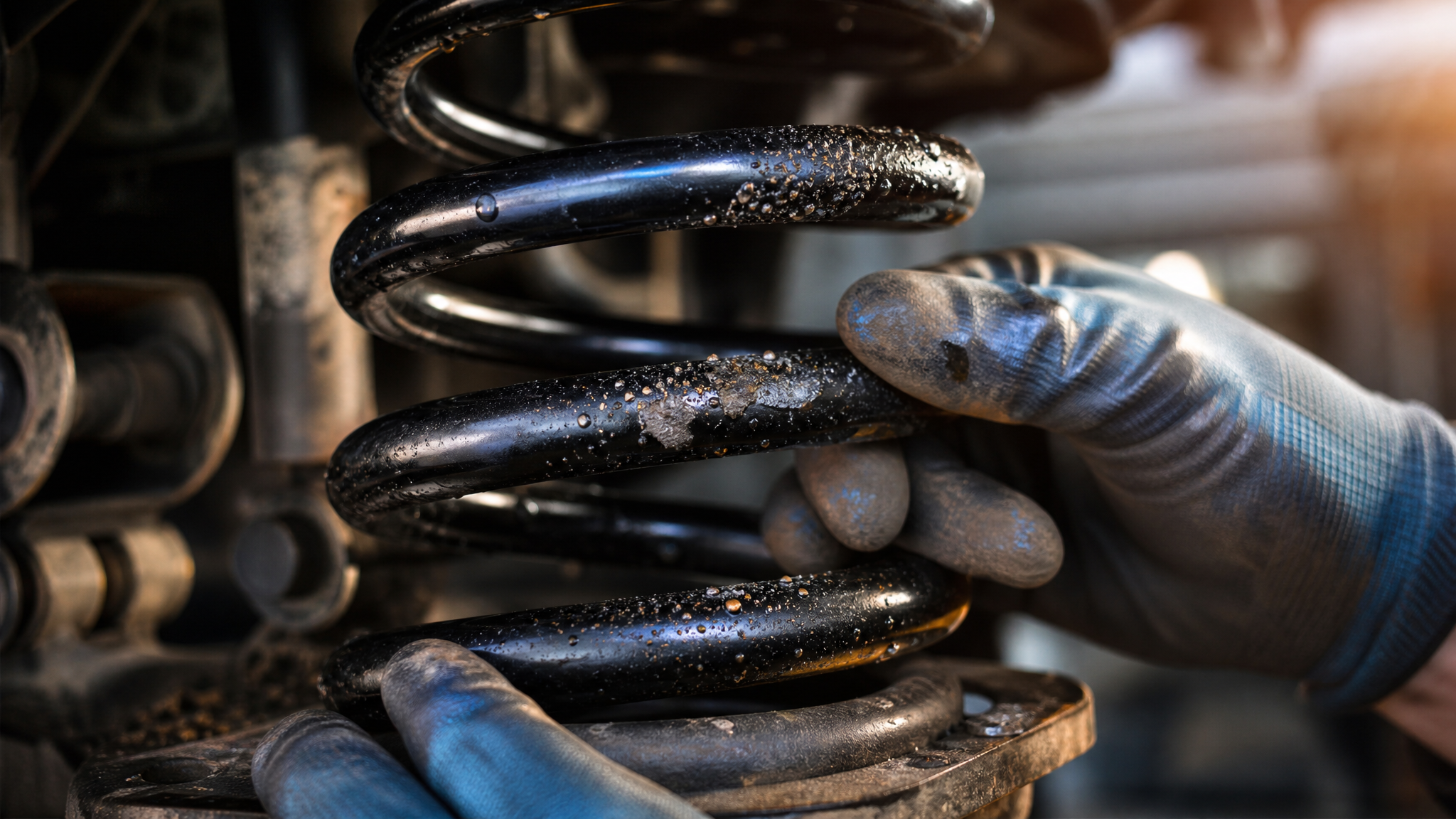

Покрытие может быть цинковым, никелевым, хромовым, фосфатным или полимерным в зависимости от условий работы. При попадании абразивной грязи и влаги микротрещины или отслаивания в покрытии становятся входными воротами для коррозии.

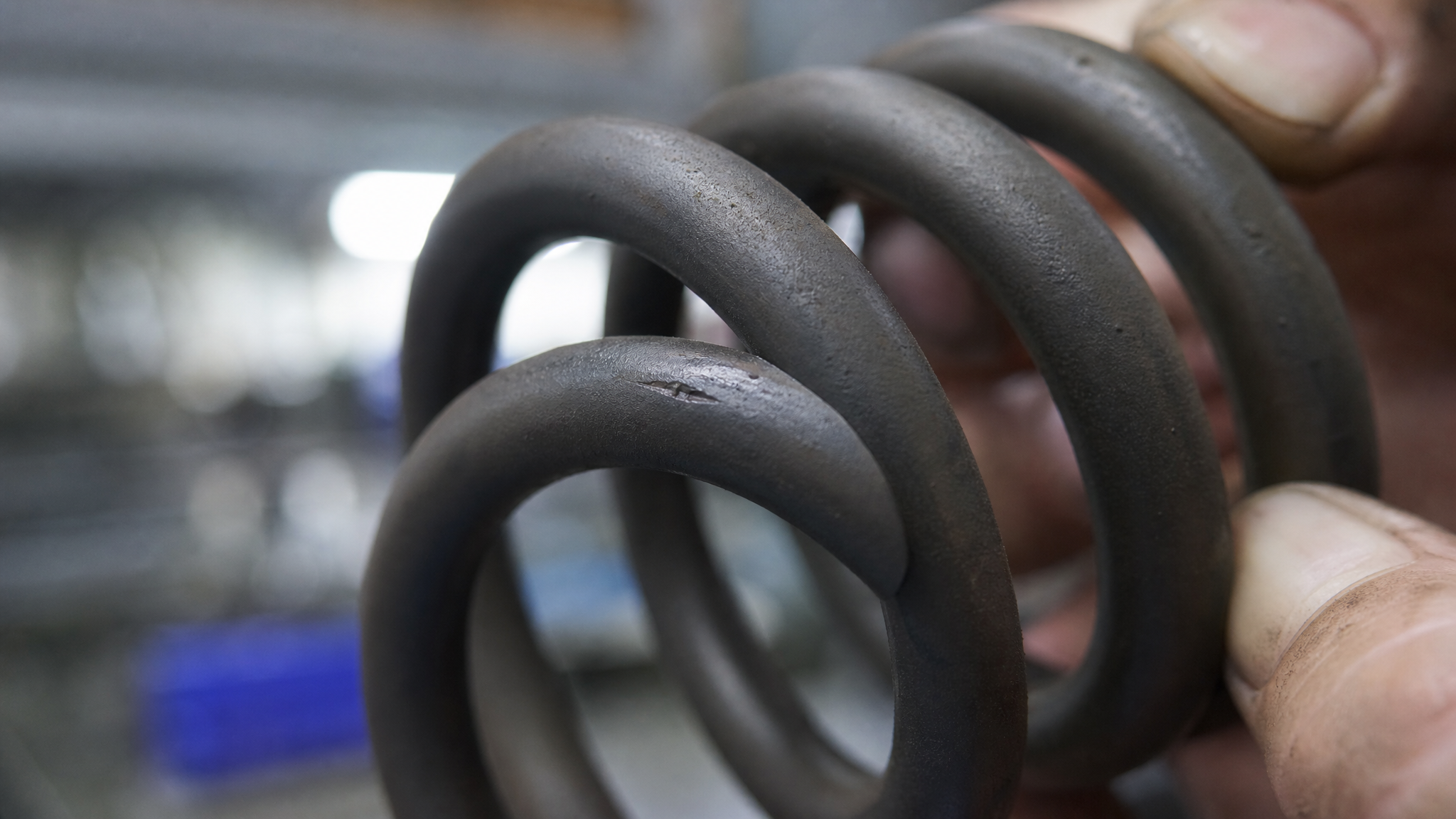

Перед отправкой пружины в условия загрязнения проверяют не только толщину покрытия (прибором-толщемером), но и его однородность, отсутствие пор и отслаиваний. Если покрытие пористо или неравномерно, грязь быстро проникнет под смазку, и даже хорошая смазка не спасет пружину от преждевременного износа.
При циклическом нагружении покрытие испытывает микросдвиги и микроскопические трещины на местах максимального напряжения (обычно это зоны подхода витков к опорным поверхностям). Смазка в этих местах должна быть особенно липкой (обладать хорошей адгезией), чтобы закрывать образующиеся микротрещины и препятствовать проникновению влаги.
Выбор смазки в зависимости от режима работы и типа загрязнения
Выбор смазки для механизмов в условиях загрязнения не универсален.
Нужно учесть несколько факторов:
Тип загрязнения: пыль, песок, солевой раствор (в зимних условиях), влажная грязь, углеводородные остатки. Каждый тип требует разной стойкости смазочного слоя.
Температурный диапазон работы: если пружина испытывает нагрев при фрикционном выделении энергии (например, в многодисковых муфтах), нужна смазка, не теряющая вязкость и адгезию при повышении температуры.
Нагрузка на пружину: высокие нагрузки требуют смазки с добавками противозадирного действия (противоизносные, антифрикционные присадки).
Цикличность нагружения: если пружина работает в режиме частого нагружения-разгружения (например, рычаг выбора передач гранта), смазка должна выдерживать циклическое сдвигаемое напряжение и не «выдавливаться» из зазора.
Влажность среды: для пружин в условиях высокой влажности или попадания воды нужна водостойкая смазка.
Инженер или закупщик должны начать с выяснения всех этих условий, а затем подобрать смазку под режим, а не брать первый попавшийся вариант. Рабочие стандарты большинства производств предполагают, что выбор смазки механизмов - результат расчета ресурса и испытания, а не гадание.
Практический порядок испытания пружины на износостойкость в грязи
Полная методика включает следующие этапы:
1. Приемочный контроль пружины: визуальный осмотр, измерение геометрии (высота, диаметры, число витков), проверка усилия на сжатие в пределах от нуля до заданной нагрузки.
2. Подготовка и обработка: пружину очищают, обезжиривают и наносят выбранную смазку тонким слоем. Излишек смазки снимают, оставляя пленку, достаточную для защиты, но не создающую комков.
3. Моделирование загрязнения: в испытательную камеру вводят заранее подготовленный абразив или искусственную грязь в количестве, соответствующем условиям реальной эксплуатации (например, 5-10 г кварцевого песка фракции 100-200 микрон на 1 см² поверхности).
4. Циклическое нагружение: пружину сжимают-разжимают на испытательной машине (например, на сервогидравлическом стенде) с частотой 1-10 Гц в течение регламентированного числа циклов (обычно 10⁴ - 10⁶ циклов в зависимости от условий).
5. Контроль в процессе: каждые 100 или 1000 циклов (в зависимости от режима) проверяют целостность смазочного слоя, наличие коррозионных пятен, деформацию пружины. Если смазка начинает осыпаться или видны трещины, испытание останавливают и фиксируют число циклов до отказа.
6. Финальный анализ: после завершения испытания пружину разбирают, осматривают под микроскопом, измеряют остаточную деформацию, проверяют состояние покрытия, подсчитывают количество абразива, проникшего под смазку.
По результатам составляют акт и вывод о пригодности пружины и выбранной смазки для данных условий.
Часто задаваемые вопросы
Что проверяют у пружины в первую очередь при входном контроле?
Сначала проводят визуальный осмотр поверхности на предмет рисок, трещин, ржавчины и целостности защитного покрытия. Затем измеряют геометрию: свободную высоту, диаметры, число витков. После этого при необходимости проверяют усилие сжатия и остаточную деформацию. Для ответственных деталей добавляют неразрушающий контроль методами магнитной или люминесцентной дефектоскопии.
Какая точность требуется при измерении высоты пружины?
Точность измерения высоты пружины в лабораторных условиях составляет не менее 1 мм, а точность контроля усилия сжатия - не менее 5%. Такая точность позволяет выявить отклонения от спецификации и отследить изменение параметров пружины после испытания на циклическую нагрузку.
Как долго пружина должна отдыхать после сжатия перед окончательным измерением?
После трехкратного обжатия и полного разгружения крупные и средние пружины выдерживают 48 часов в свободном состоянии, а мелкие -72 часа. Это необходимо, чтобы материал полностью упруго восстановился и дал правильное значение остаточной деформации.
Может ли хорошая смазка полностью защитить пружину от грязи?
Смазка защищает пружину через три механизма: адгезия к металлу, вытеснение абразива из зазоров и сохранение целостности защитного покрытия при циклических нагрузках. Однако если защитное покрытие самой пружины дефектно (пористо, отслаивается), никакая смазка не предотвратит проникновение влаги и коррозию под слоем грязи. Поэтому сначала проверяют качество покрытия пружины, потом выбирают смазку.
Как определить, что смазка вымывается из-под пружины во время испытания?
Признаки вымывания: смазочный слой становится тоньше, начинает осыпаться, под слоем смазки видны следы проникшего абразива, на открытых участках металла появляются коррозионные пятна. При повторных измерениях остаточная деформация пружины растет быстрее, чем ожидалось. Микроскопический анализ открытых зон показывает наличие абразива, проникшего сквозь смазочный слой.
Заключение
Тестирование пружин на износостойкость в условиях попадания грязи - это комплексная процедура, которая объединяет механические испытания, контроль геометрии, проверку целостности защитного покрытия и оценку защитных свойств смазочного слоя. Выбор смазки механизмов должен опираться на конкретные условия работы: тип загрязнения, температуру, нагрузку и цикличность нагружения. Правильно подобранная смазка с хорошей адгезией и водостойкостью значительно продлевает ресурс пружины, даже если окружающая среда агрессивна.
Для инженеров и закупщиков важно не полагаться на наглазную оценку, а проводить испытания по стандартной методике: визуальный и измерительный контроль в начале и конце, циклическое нагружение в условиях, максимально приближенных к реальной работе, и анализ результатов по установленным критериям. Только так можно быть уверенным, что выбранная смазка действительно защитит пружину и узел выбора передач, а не только создаст иллюзию защиты.
