Геометрия детали и состояние ее поверхности определяют успех или провал любого защитного или функционального покрытия. Когда инженер задает параметры термообработки или нарезки, он редко думает о том, как это скажется на адгезии краски, напыления или эмали. Между тем, даже небольшая усадка после отпуска, заусенец с радиусом менее 0,3 мм или изменение шероховатости поверхности может привести к неравномерной толщине покрытия, его отслаиванию или преждевременной коррозии. Статья разбирает, какие технологические этапы до нанесения покрытия критичны, почему подготовка поверхности перед покрытием начинается задолго до кисти или пистолета, и как правильный расчет нормативов подготовки гарантирует долговечность изделия.
Материал адресован инженерам, технологам, закупщикам и специалистам цехов, которые отвечают за качество покрытий и готовы разобраться в связи между производственными процессами и финальным результатом.

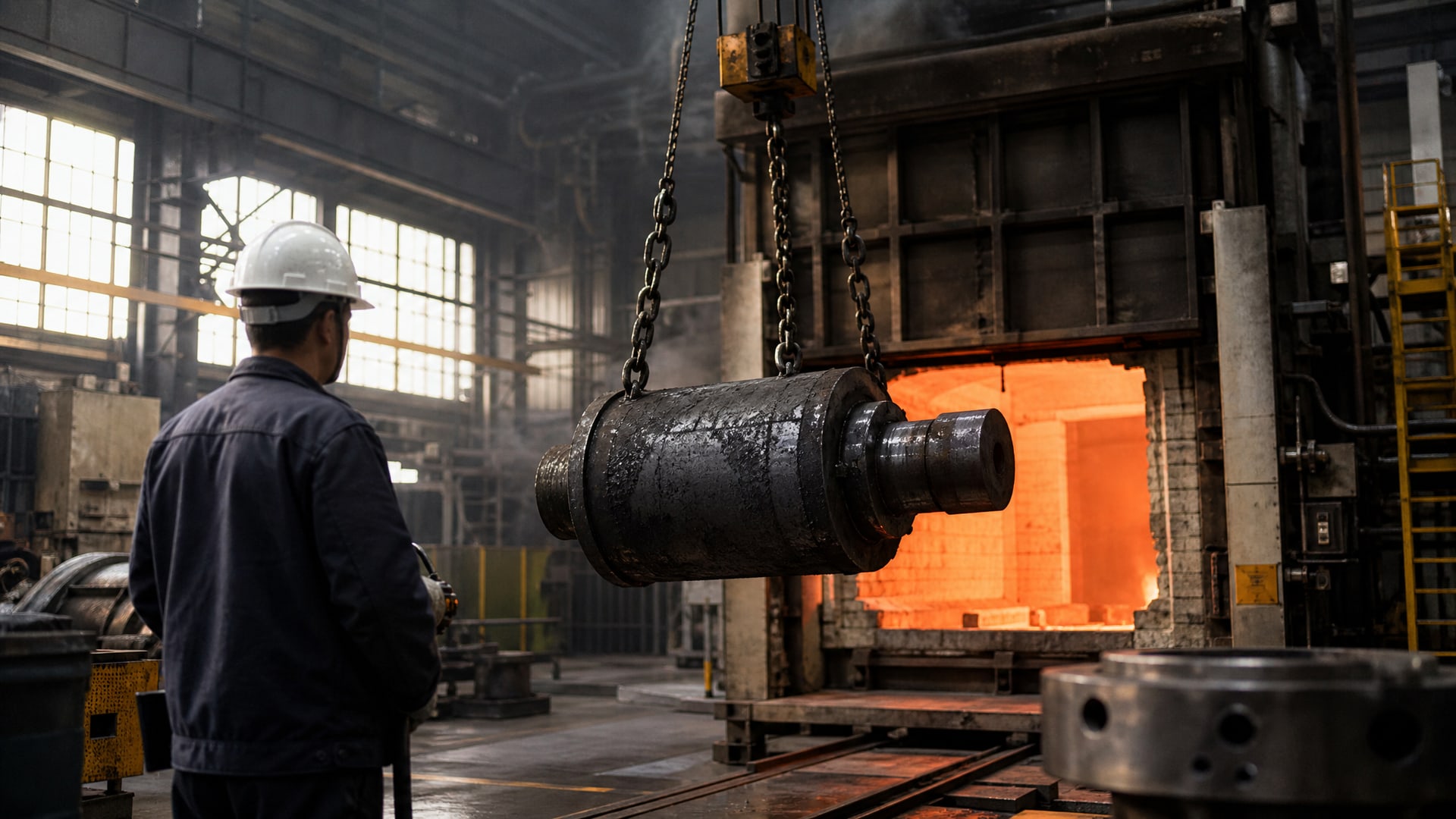

Влияние термообработки на состояние поверхности
Любая термообработка - закалка, отпуск, отжиг, нормализация - оставляет на поверхности металла следы.
После нагрева образуется окалина (оксидный слой), возможны остаточные загрязнения, выделение газов из внутренних пор, особенно в литых изделиях. По технологическим требованиям для удаления газов литые металлические изделия перед окрашиванием прокаливают при температуре не ниже 250 °C в течение 30 минут, затем охлаждают до не ниже 40 °C. Этот этап нельзя пропускать: без прокалки под будущим покрытием могут остаться воздушные карманы, из которых позже образуются пузыри и раковины, разрушающие защитный слой.
Кроме того, изделие после термообработки может измениться в размерах. Даже небольшая усадка детали при термообработке меняет фактическую площадь поверхности. Если в расчетах было заложено, что площадь поверхности металлической детали составляет 100 см², а после отпуска она усохла на 0,5–2 % по объему, то реальная площадь окажется меньше, и расход покрытия не совпадет с плановым. Точно так же коробление (неравномерная деформация) создает локальные впадины и выступы, где толщина покрытия неизбежно окажется неравномерной.
Окалина и оксидный слой
После высокотемпературной обработки на поверхности остается слой окиси железа, который плотно прилегает к металлу, но может быть хрупким и отслаиваться при механическом воздействии. Если окалину не удалить перед подготовкой поверхности перед нанесением покрытий, адгезия покрытия сильно снизится: краска или напыление прилипнет не к металлу, а к этому слабому окисленному слою. Удаление окалины входит в комплекс подготовки: ее удаляют методом дробеструйной обработки, химической очистки или механического скребления. Во всех случаях важно достичь голого металла с нужной шероховатостью.
Влияние нарезки и механической обработки на геометрию
Нарезание и фрезерование оставляют на кромках и ребрах детали заусенцы и острые углы.
По ГОСТ 9.402-80 поверхность перед окрашиванием не должна иметь заусенцев, острых кромок, сварочных брызг и наплывов пайки. Острые кромки считаются недопустимыми, если их радиус менее 0,3 мм. Это требование основано не на удобстве сборки, а на физике покрытия: острые кромки создают точки сильного поля, где молекулы защитного материала концентрируются неравномерно. В результате на кромке слой получается тоньше, а окружающие область выступают над средней толщиной. Такие неоднородности ускоряют коррозию и вызывают преждевременное разрушение покрытия.
Механическая нарезка влияет также и на шероховатость поверхности. Современные инструменты обеспечивают хорошую обработанность (Ra 0,4–1,6 мкм на гладких участках), но при прерывистом резании, износе инструмента или неправильной подаче возможны зубообразные впадины и раковины. Для повышения адгезии некоторых покрытий (например, газотермических напылений) поверхность специально делают более шероховатой: технологически задают диапазон Rz 10–30 мкм по ГОСТ 2789. Это увеличивает механическую интерцепцию - покрытие как бы «якорится» в микронеровностях.

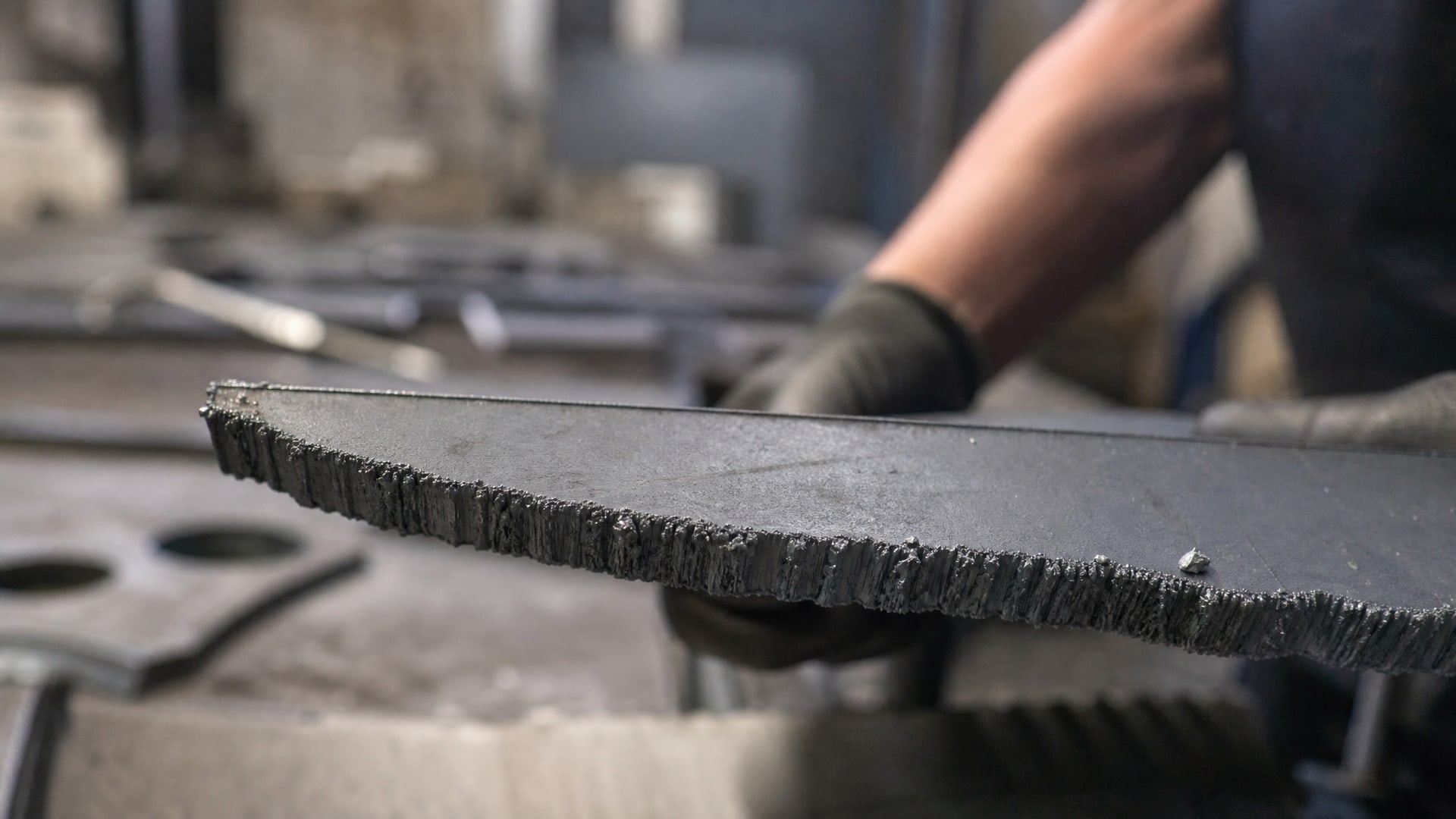

Заусенцы и их влияние на толщину покрытия
Заусенцы - тонкие выступы материала на кромке - нарушают несколько требований одновременно. Во-первых, они нарушают контур детали и требуемую допусковую зону. Во-вторых, при попытке нанести покрытие заусенец либо обломится (оставив острый лом), либо останется и получит слой той же толщины, что и основная поверхность, либо его не получится очистить полностью перед окрашиванием, и под покрытием останется загрязнение. В-третьих, заусенцы - идеальное место для скопления влаги и электролита, откуда начинается подповерхностная коррозия.
Удаление заусенцев входит в подготовку поверхности перед нанесением покрытий как обязательный этап. На практике для этого используют обезбуривание (ручное скребление или развертывание), иногда комбинируют с абразивной обработкой.
Классификация загрязнений и выбор режима очистки
ГОСТ 9.402-80 требует, чтобы перед подготовкой поверхности инженер оценил состояние и выбрал адекватный метод очистки.

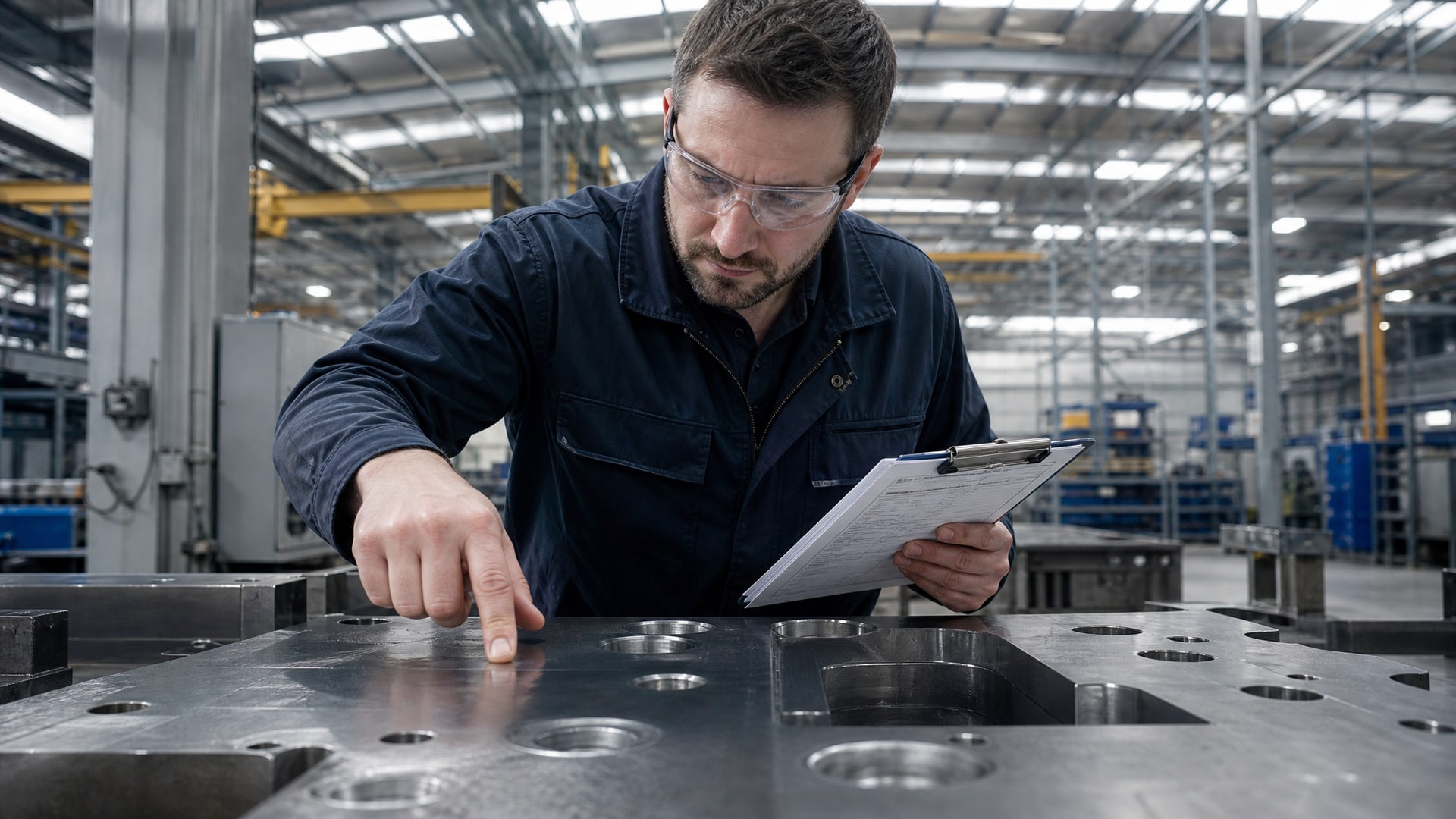

Поверхности классифицируются по степени зажиренности и степени окисленности. Эта классификация важна, потому что тонкая масляная пленка (остатки технического масла после механической обработки) убирается быстро, а толстые консервирующие смазки или слой окалины требуют более агрессивных режимов.
Методы удаления загрязнений
Для удаления масляных и жировых загрязнений допускается обработка ацетоном, бензином или другими органическими растворителями. В обоснованных случаях (когда загрязнения очень толстые) загрязнения удаляют нагревом до 350 °C. Для удаления влаги перед струйно-абразивной обработкой используют горячий сжатый воздух, нагрев изделия до 150–200 °C или естественную сушку. Воздух должен соответствовать требованиям ГОСТ 9.010-80, а вода после обезжиривания и травления - ГОСТ 2874-82.
Правильный выбор режима очистки экономит время и гарантирует, что под покрытием не останется загрязнений, способных ухудшить адгезию и скоростью коррозионного разрушения. Эффективная подготовка поверхности перед покрытием требует использования качественных и проверенных методов: для механической очистки от масел и производственных загрязнений в промышленности проверены специализированные очистители, которые удаляют остатки смазок, не оставляя тонкого защитного слоя, способного помешать адгезии.

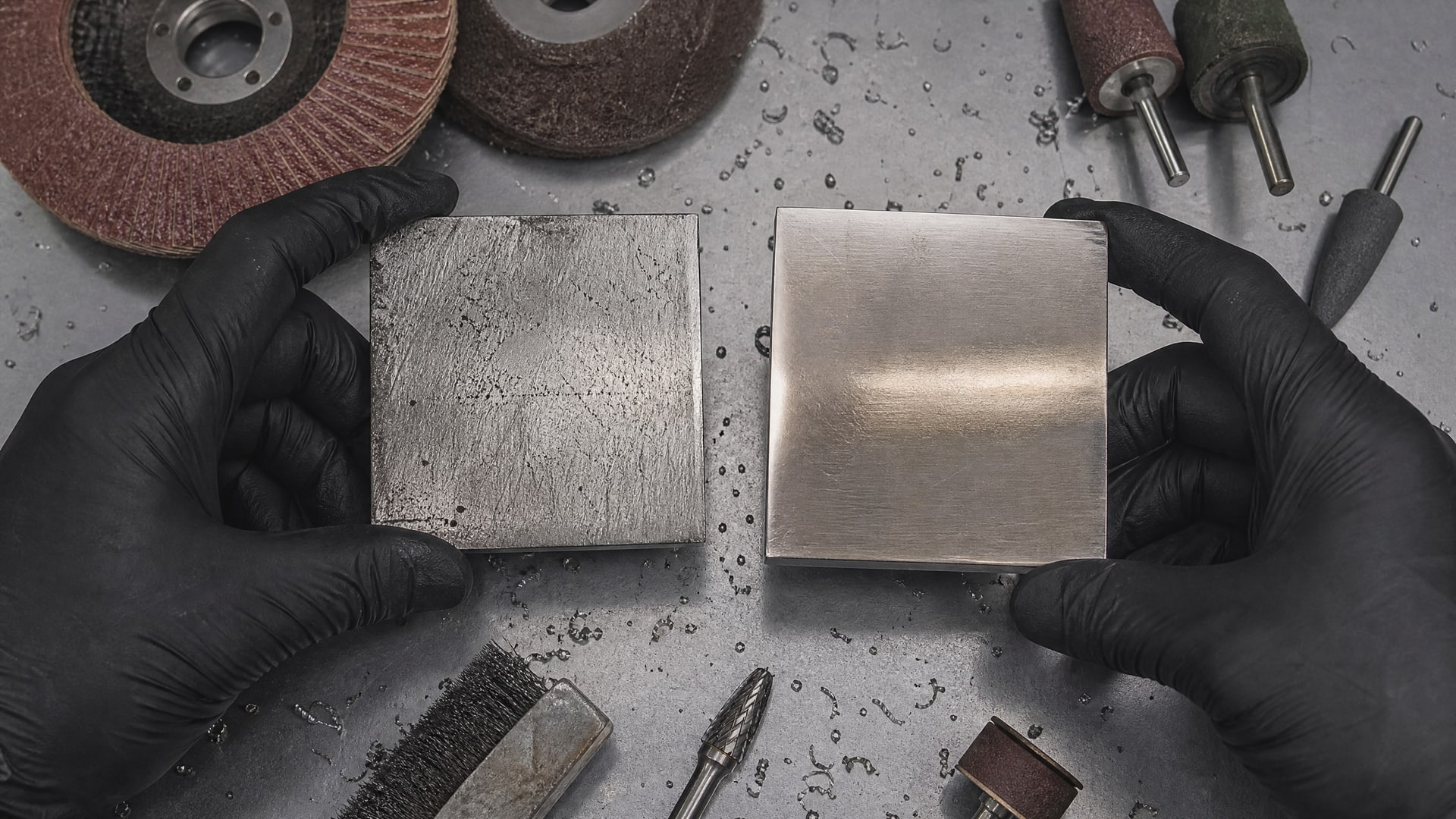

Шероховатость и адгезия покрытия
Шероховатость - это не просто эстетический параметр, а ключевой фактор механической адгезии покрытия.
По ГОСТ 9.402-80 шероховатость металлических поверхностей должна соответствовать ГОСТ 9.032-74. Для большинства окрасок в промышленности приемлема Ra 1,6–3,2 мкм. Если поверхность слишком гладкая (Ra < 0,4 мкм), покрытие плохо держится за металл и может отслаиваться при механическом воздействии или вибрации. Если поверхность слишком шероховатая (Ra > 6,3 мкм), велик риск того, что краска не полностью заполнит микронеровности, останутся воздушные зазоры, и влага будет просачиваться под покрытие.
Для специальных покрытий (газотермических напыления, электростатических эмалей) требования могут быть строже. Технологические документы указывают диапазон Rz 10–30 мкм, т. е. максимальная высота неровности должна быть в диапазоне от 10 до 30 микронов. Это обеспечивает оптимальное «якорение» покрытия в поверхность.
Измерение толщины покрытия и шероховатости
На практике толщина покрытия микроны измеряется толщиномером, который обычно показывает среднее значение в месте касания щупа. Однако из-за неровностей поверхности и геометрии детали (кромок, впадин) фактическая толщина в разных местах существенно отличается. На плоских участках она может соответствовать норме (например, 80–120 мкм), а на ребре или в переходе - быть на 20–30 % меньше. Поэтому при контроле толщины покрытия необходимо проводить измерения в нескольких точках, особенно в зонах с изменяющейся кривизной и около кромок.
Шероховатость контролируют с помощью профилометра (для Ra, Rz, Rmax) или визуально-сравнительным методом. Важно измерять шероховатость после всех операций подготовки (абразивная обработка, промывка, сушка), чтобы убедиться в соответствии норме.
Требования к подготовке поверхностей перед газотермическим напылением
Газотермические покрытия (напыления) имеют жесткие требования к чистоте поверхности, потому что адгезия в них достигается почти исключительно за счет механического зацепления и микросварки расплавленных частиц с холодной подложкой.
При подготовке к газотермическому напылению поверхность должна быть очищена от грязи, остатков флюса, масел и влаги. После подготовки не допускается попадание масла, пыли, влаги и образования конденсата.
Это означает, что между завершением подготовки и началом напыления должно пройти минимальное количество времени, а изделие необходимо хранить в контролируемых условиях. На практике это часто требует синхронизации графика подготовки и напыления, что усложняет планирование производства, но гарантирует качество. Влагу перед нанесением удаляют горячим сжатым воздухом, нагревом изделия до 150–200 °C или естественной сушкой в сухом помещении.
Расчет площади покрытия с учетом геометрии и подготовки
На практике при закупке материала для покрытия (краски, напыления, эмали) нужно рассчитать площадь покрытия металлических деталей.
Это не всегда простая геометрическая задача. Если деталь имеет сложный профиль, полости, углубления или прошла через термообработку с возможной усадкой, реальная площадь может отличаться от номинальной.
Коэффициенты поправки
При расчете площади применяют коэффициенты, учитывающие возможную усадку детали при термообработке (обычно 0,5–2 %), коробление, увеличение геометрии из-за наплывов сварки или литейных дефектов. Если в чертеже указана номинальная площадь 100 м², а коэффициент усадки 0,98, то реальная площадь для расчета расходования материала составляет 98 м². Это кажется незначительным, но на больших партиях экономия или перерасход материала может быть ощутимым.
Кроме того, при расчете нужно учесть, что после удаления заусенцев и острых кромок некоторые углы округлятся, а геометрия слегка изменится. Для критичных изделий рекомендуется перепроверить площадь после черновой подготовки на образце.
Часто задаваемые вопросы
Почему острые кромки и заусенцы нужно убирать, если они потом все равно покроются?
Острые кромки и заусенцы создают точки повышенной напряженности электромагнитного поля, где молекулы покрытия скапливаются неравномерно. Слой на кромке становится тоньше, чем требуется, и при этом быстрее разрушается коррозией. По ГОСТ 9.402-80 радиус острой кромки должен быть не менее 0,3 мм - это обязательное требование подготовки поверхности перед покрытием.
Как узнать, нужна ли прокалка литой детали перед покрытием?
Технологические требования указывают, что литые изделия перед окрашиванием прокаливают при температуре не ниже 250 °C в течение 30 минут. Это удаляет газы из внутренних пор. Если прокалки не сделать, под покрытием могут образоваться пузыри, разрушающие адгезию. Проверьте технологический процесс или документацию изделия - прокалка обычно там предусмотрена.
Можно ли наносить покрытие сразу после подготовки поверхности, или нужно ждать?
Для большинства окрасок допустимо нанесение в течение нескольких часов после подготовки. Однако для газотермических напыления время между подготовкой и нанесением должно быть минимальным, и нельзя допускать образования конденсата и попадания пыли. На практике подготовка и напыление часто выполняются в одной производственной зоне или смежных участках, чтобы исключить повторное загрязнение.
Почему толщина покрытия микроны измеряется в разных местах неодинаково?
Из-за неровностей поверхности, кромок и переходов кривизны толщина покрытия распределяется неравномерно. На плоских участках она может быть 100 мкм, а на ребре -70 мкм. Поэтому контроль толщины проводят в нескольких точках, отдав предпочтение критичным зонам (кромки, углы, места с большой кривизной).
Как правильно расчитать площадь покрытия, если деталь прошла термообработку и могла усохнуть?
Используйте коэффициент поправки на усадку (обычно 0,98–0,995 от номинальной площади). Если производитель указывает возможную усадку 1–2 %, то реальная площадь для расчета расходования материала может быть на 1–2 % меньше. На больших партиях это позволяет избежать перерасхода покрытия и уточнить смету.
Заключение
Подготовка поверхности перед нанесением покрытий начинается задолго до кисти или пистолета: на этапе конструирования детали, выбора режимов термообработки и механической обработки. Любое изменение геометрии - усадка при отпуске, заусенцы, острые кромки, окалина, окисленность - влияет на фактическую площадь покрытия металлических деталей и на качество адгезии. ГОСТ 9.402-80 жестко регламентирует требования: радиус острой кромки не менее 0,3 мм, отсутствие заусенцев, соответствие шероховатости ГОСТ 9.032-74, удаление всех загрязнений и контролирование влаги перед напылением. Для литых деталей обязательна прокалка при температуре не ниже 250 °C в течение 30 минут.
На практике это означает, что при закупке материала для покрытия нужно учитывать возможную усадку после термообработки (0,5–2 %), планировать согласованный график подготовки и нанесения (особенно для газотермических напыления), проверять толщину покрытия в нескольких точках и не полагаться на одиночное измерение. Инженер, который понимает связь между геометрией детали, подготовкой поверхности и долговечностью покрытия, может значительно снизить брак и гарантировать, что выбранное решение прослужит весь обещанный срок.
