Прокачать густую смазку через обычный медицинский шприц практически невозможно без установки специального заправочного штуцера на корпусе оборудования. Причина простая: предел прочности пластичной смазки (1300–1500 Па при 20 °C) превышает давление, которое способен развить шприц. Добавьте к этому зависимость вязкости смазки не только от температуры, но и от скорости сдвига - и станет ясно, почему густая смазка при попытке выдавить из шприца ведет себя совсем не как мягкий крем. Статья адресована техническим специалистам, инженерам и закупщикам промышленного сектора, которые сталкиваются с подбором и заправкой смазочных материалов и часто ошибаются в представлениях о вязкости и консистенции.
Под вязкостью базового масла понимают сопротивление жидкой части смазки течению при определенной температуре. Именно вязкость базового масла во многом определяет, будет ли смазка прокачиваться или застынет, но это не единственный параметр - загуститель добавляет структуру, которая делает смазку тем более или менее текучей.

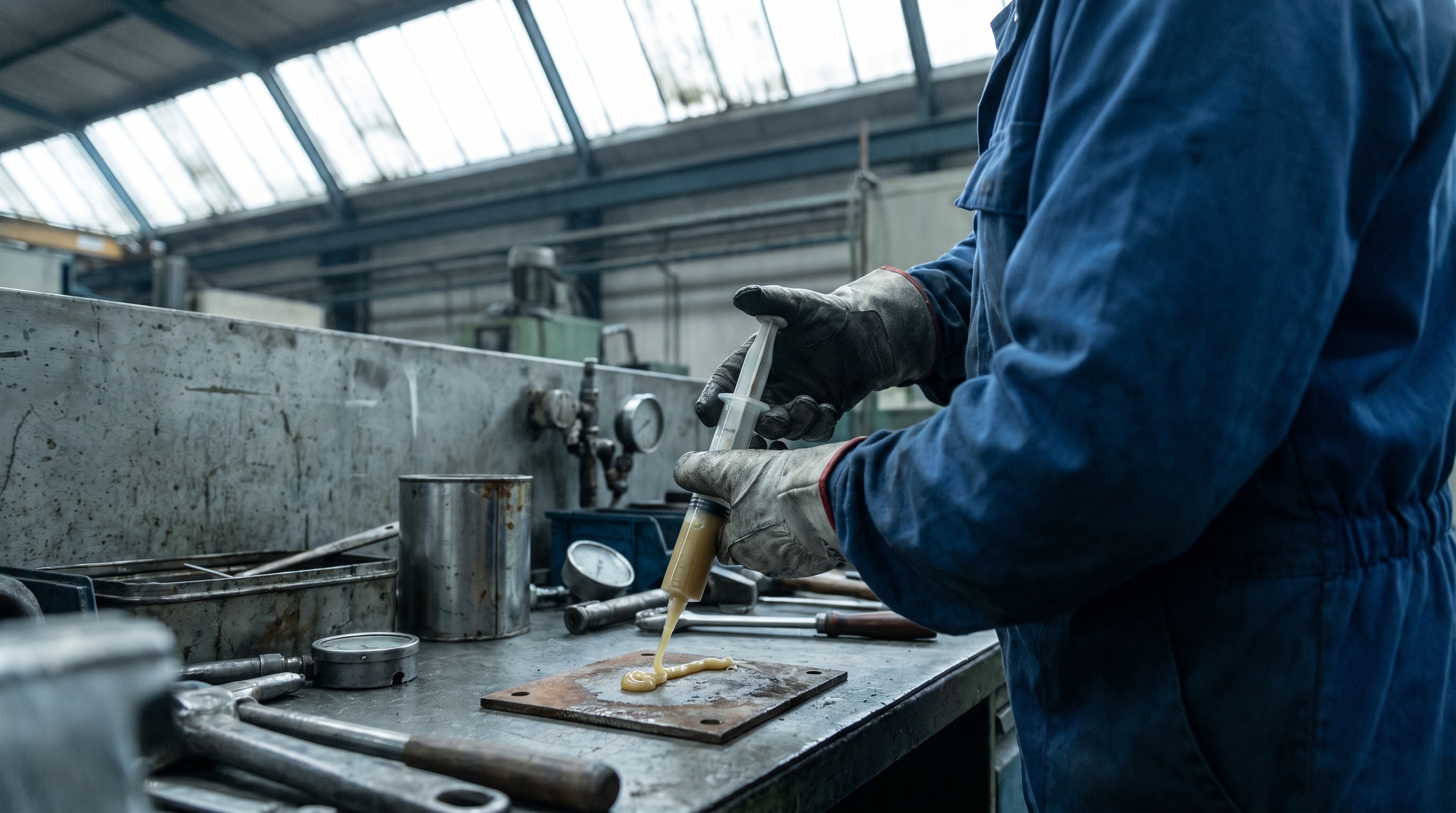

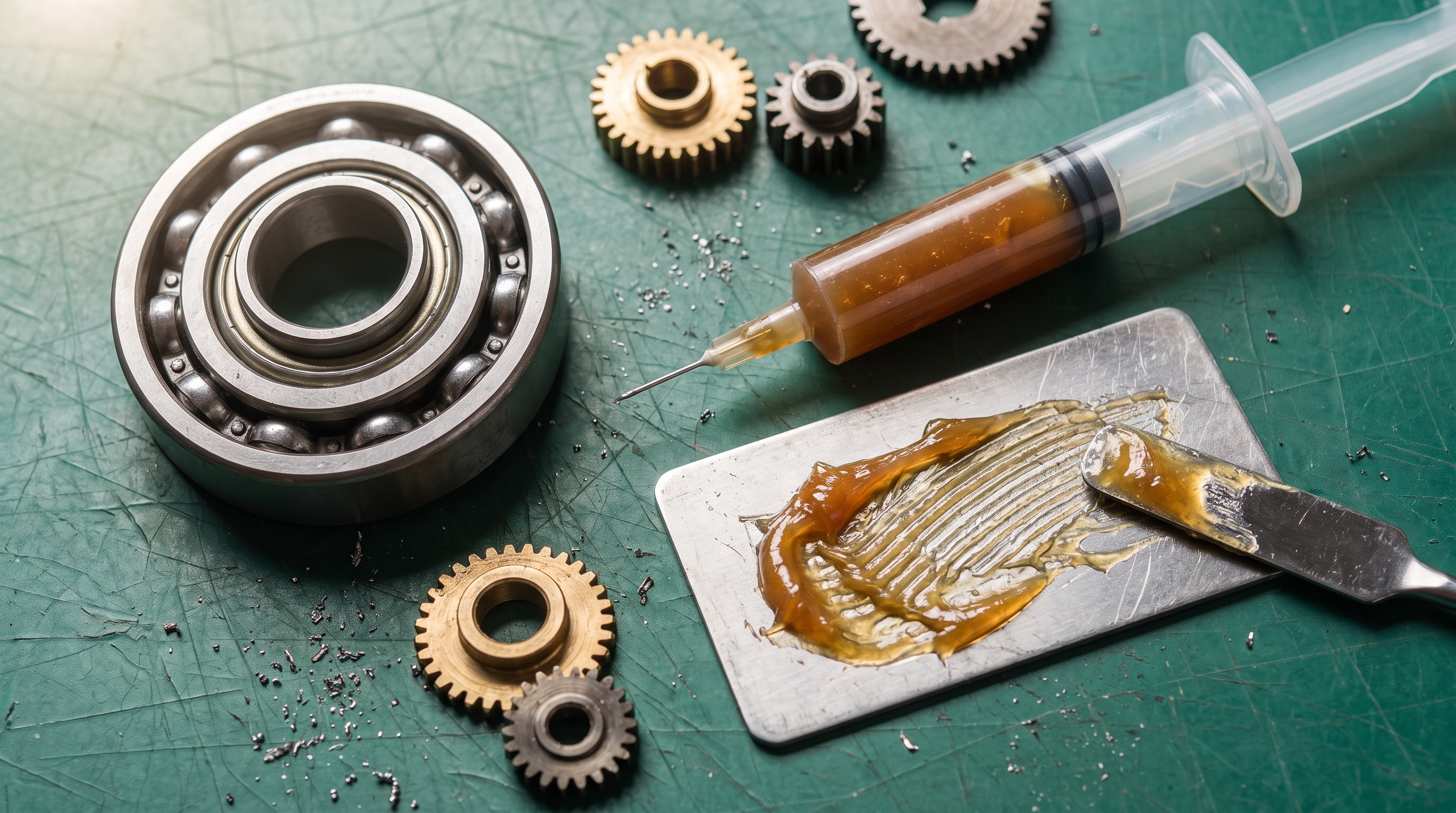

Почему обычный шприц не справляется с густой смазкой
Медицинский шприц рассчитан на выдавливание вязких жидкостей, но не на преодоление структурной прочности пластичной смазки.
При неподвижной смазке (статические условия) ее предел прочности составляет 1300–1500 Па при 20 °C. Это означает, что смазка сопротивляется течению, пока не будет приложено усилие, достаточное для разрыва внутренней структуры, образованной молекулами загустителя (мыла).
Давление, которое развивает поршень шприца, зависит от площади его сечения и приложенной силы. Для шприца на 20 мл обычно это не превышает 50–100 кПа (500–1000 мм вод. ст.), что недостаточно для преодоления упругой деформации густой смазки. Кроме того, в момент достижения небольшого движения поршня вязкость начинает резко расти, поскольку давление в цилиндре шприца неравномерно распределяется по объему смазки.
Заправочный штуцер (ниппель) на корпусе агрегата подключается к централизованной системе смазки или к насосу, способному развивать давление 20–50 бар (2–5 МПа), что достаточно для разрыва структуры смазки и ее вытеснения через канал. Без штуцера заправка густой смазки возможна только вручную, мастерской отверткой и рассчитана на куда меньший объем.

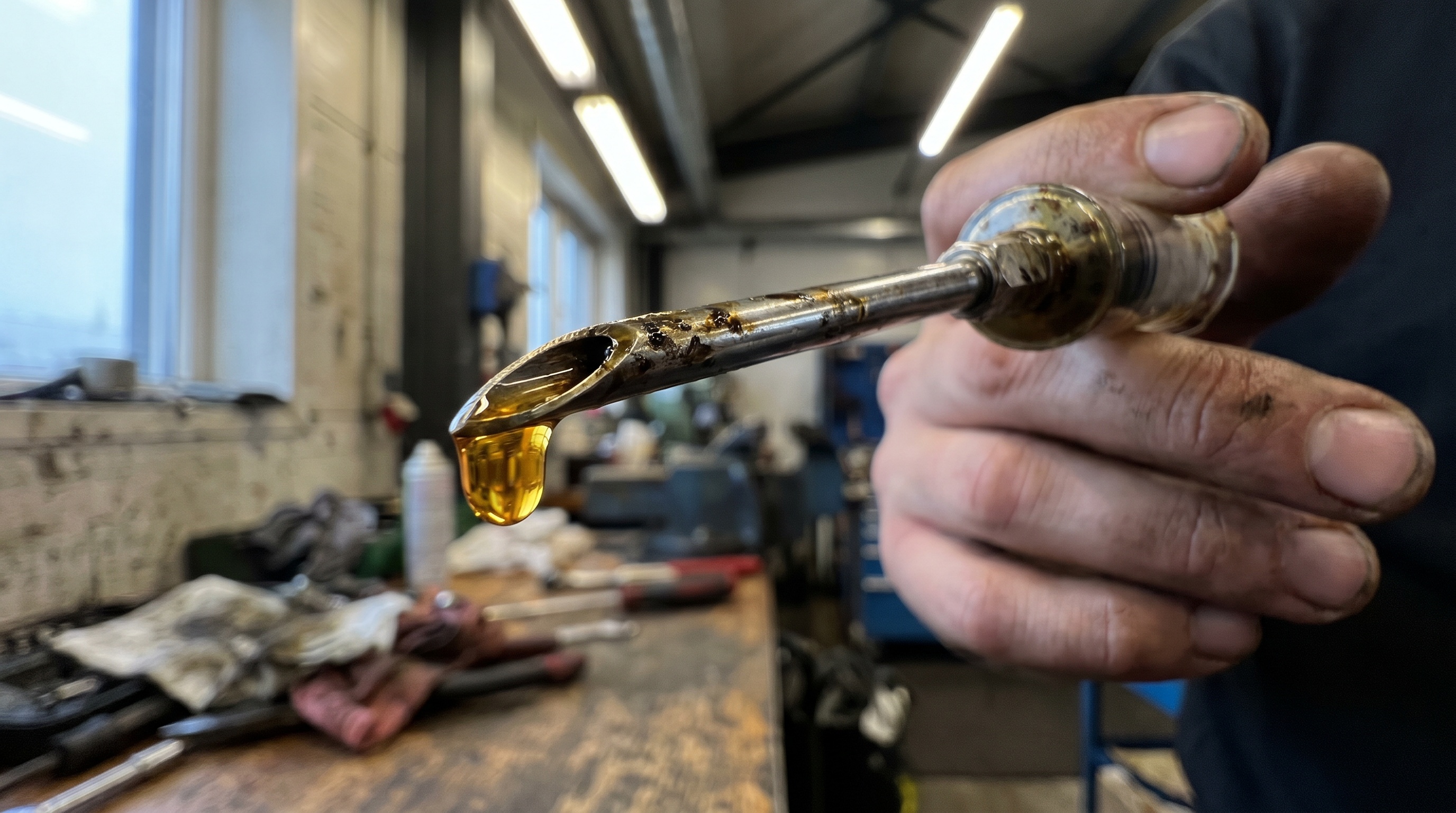

Вязкость базового масла: что это и как она влияет на прокачиваемость
Кинематическая вязкость базового масла измеряется при стандартных температурах -40 °C и 100 °C - в сантистоксах (cSt) или мм²/с по ISO 3104.
Это значение определяет не только текучесть чистого масла, но и текучесть всей смазки после добавления загустителя.
Состав пластичной смазки примерно следующий: базовое масло составляет 80–90 %, загуститель (литиевое, кальциевое или комплексное мыло) -5–30 %, присадки (антиокислители, ингибиторы коррозии, модификаторы вязкости) -2–5 %. Базовое масло определяет смазывающие свойства и скорость окисления; загуститель определяет консистенцию по NLGI и способность удерживать масло в месте применения.
Для подшипников с высокими скоростями или низкими температурами подбирают базовое масло с вязкостью менее 100 cSt при 40 °C. Для нагруженных подшипников с малой скоростью вращения минимальная вязкость базового масла должна составлять 200 мм²/с при 40 °C - это обеспечивает достаточную толщину пленки масла между соприкасающимися поверхностями.
Индекс вязкости (VI) показывает, насколько вязкость масла меняется при изменении температуры. Парафиновое минеральное масло имеет индекс вязкости около 90. Синтетические базовые масла (полиальфаолефины, ПАО) достигают индекса вязкости 140–150 и выше, что позволяет использовать такие смазки в более широком температурном диапазоне. При индексе вязкости > 140 смазка менее чувствительна к перепадам температуры и лучше прокачивается при морозах.
Консистенция по NLGI и пенетрация: как их измеряют и что они означают
Консистенция пластичной смазки классифицируется по стандарту NLGI (Национальный институт пластичных смазок США) на основе пенетрации - глубины погружения стандартного конуса в смазку за 5 секунд при температуре 25 °C.
Пенетрация измеряется в десятых долях миллиметра.
Смазки классов 5 и 6 практически невозможно прокачать через узкое отверстие шприца, так как консистенция близка к мягкому пластилину. Смазки класса 2 и выше (мягче) поддаются ручному нанесению, но все равно требуют значительного усилия при низкой температуре.
Важно понимать, что пенетрация - это лишь условная мера консистенции при одной температуре. При нагреве пенетрация увеличивается (смазка становится мягче), при охлаждении уменьшается (твердеет). Это не характеризует вязкость базового масла напрямую, хотя между ними есть связь: чем выше вязкость масла, тем выше пенетрация для одного и того же загустителя.
Тиксотропность и зависимость вязкости от скорости сдвига
Пластичная смазка обладает свойством тиксотропности - это способность разжижаться под механическим воздействием и восстанавливать вязкость в покое.
Если вы прилагаете усилие сдвига (например, давление от поршня шприца), молекулы загустителя выстраиваются в направлении течения, вязкость снижается, и смазка становится более текучей. Как только усилие прекращается, структура восстанавливается, вязкость растет, и смазка снова «замораживается».
Это объясняет, почему густую смазку иногда удается слегка продвинуть в начале, но затем она «застывает» в шприце. Давление, достаточное для преодоления начального сопротивления, недостаточно для поддержания ламинарного потока вязкой смазки.
Кроме того, вязкость зависит от градиента скорости сдвига - чем выше скорость сдвига, тем ниже вязкость, но она всегда остается значительно выше вязкости базового масла. Например, базовое масло вязкостью 100 cSt при 40 °C в составе смазки NLGI 2 может иметь кажущуюся вязкость (при сдвиге) 1000–3000 cSt в зависимости от условий измерения.
Как выбрать смазку по вязкости базового масла: расчеты и практика
Правильный подбор смазки начинается с расчета DN-фактора подшипника: $$DN = N \times \frac{D_{\text{н}} + D_{\text{вн}}}{2}$$
где N - частота вращения (об/мин), D_н - наружный диаметр подшипника (мм), D_вн - внутренний диаметр (мм).
По этому значению и рабочей температуре из справочных графиков определяется требуемая кинематическая вязкость (класс ISO: 32, 46, 68, 100, 150, 220 и так далее). Затем вязкость корректируется по типу нагрузки: - Для нормальных нагрузок: требуемая вязкость × 2. - Для повышенных нагрузок: требуемая вязкость × 3.
После расчета вязкости выбирают консистенцию NLGI и тип загустителя. Для низкотемпературных условий или случаев, когда нужна лучшая прокачиваемость, используют синтетические базовые масла (ПАО) с модификаторами вязкости (полиметакрилаты), которые обеспечивают высокий индекс вязкости и сохранение текучести при морозах.
Например, при расчетном DN-факторе 500 000 и температуре окружающей среды минус 20 °C рекомендуется смазка на основе синтетического масла вязкостью ISO 32–46 с высоким индексом вязкости, класс NLGI 2, липкость (адгезия) - достаточная, чтобы масло не стекало, но вязкость низкая для лучшей прокачиваемости.
Практика: когда и зачем требуется заправочный штуцер
Заправочный штуцер (заправочный ниппель) устанавливается на корпусе агрегата в точках, требующих периодической смазки под давлением или где используются контактные уплотнения (например, подшипники в насосах, редукторах, шпиндельных узлах).
Штуцер позволяет подключить: - Шприц с насадкой для высокого давления (ручной нагнетатель). - Шланг от централизованной системы смазки. - Электрический или пневматический насос для автоматической заправки.
Без штуцера густую смазку можно наносить только вручную в доступные места: между неподвижными частями (зазоры направляющих), открытые подшипники, валы с ручками. Если смазка необходима внутри герметичного корпуса (например, полость подшипника в корпусе редуктора), то штуцер обязателен.
При наличии штуцера давление, развиваемое ручным шприцом-нагнетателем, возрастает до 20–30 бар, что достаточно для преодоления предела прочности смазки и ее вытеснения через канал в нужную точку. Излишки смазки выходят через сливное отверстие или уплотнения, что предотвращает перезаполнение и перегрев.
Частые ошибки при выборе и применении смазок
Первая ошибка - путать вязкость смазки (зависит от вязкости масла и загустителя) с липкостью (адгезией - способностью прилипать к металлу).
Липкость определяется химической природой базового масла, загустителя и присадок, но не определяется классом NLGI. Мягкая смазка (класс 1) может быть менее липкой, чем твердая (класс 4), если в ней используется другое масло.
Вторая ошибка - предположить, что если смазка не прокачивается шприцом, то она «неправильная» или «испортилась». На самом деле, вязкость смазки меняется с температурой, и при холоде любая смазка твердеет. Если смазка не прокачивается при минус 5 °C, это нормально - нужно либо подогреть, либо использовать смазку с синтетическим маслом и более высоким индексом вязкости.
Третья ошибка - смешивание смазок разных марок и типов загустителей. Несовместимые смазки при смешивании часто разжижаются или затвердевают, особенно при нагреве или сдвиге, что приводит к вытеканию масла или заклиниванию подшипников.
Четвертая ошибка - не учитывать DN-фактор и выбирать смазку только по консистенции NLGI. Консистенция - это лишь форма упаковки смазки; настоящий выбор основан на вязкости базового масла, типе загустителя и температурном диапазоне.
Пятая ошибка - переполнять подшипники смазкой «про запас». Избыток смазки вызывает трение, нагрев и утечки, особенно если консистенция слишком мягкая для данного DN-фактора. Смазку наносят тонкой пленкой; если есть централизованная система, то дозировка регулируется давлением и временем подачи.
Часто задаваемые вопросы
Какая вязкость базового масла считается оптимальной для подшипников?
Оптимальная вязкость определяется по DN-фактору и рабочей температуре. Для подшипников с нормальными нагрузками это значение из справочного графика, умноженное на 2. Для тяжелых условий умножают на 3. Минимальная вязкость при 40 °C для нагруженных подшипников должна составлять 200 мм²/с. При выборе учитывается также индекс вязкости масла, чтобы вязкость не слишком меняется при колебаниях температуры.
Чем отличается вязкость смазки от консистенции (класса NLGI)?
Вязкость - это сопротивление жидкого базового масла течению при определенной температуре, измеряется в cSt или мм²/с. Консистенция (NLGI) - это мера твердости смазки, определяется пенетрацией конуса при 25 °C, измеряется в десятых долях миллиметра. Одна и та же вязкость масла может дать разную консистенцию в зависимости от количества и типа загустителя. Например, класс NLGI 2 может быть на базе масла ISO 32 или ISO 68 - вязкость разная, консистенция одинакова.
Как выбрать между смазками классов NLGI 1, 2 и 3 для одного подшипника?
Выбор зависит от DN-фактора и условий работы. Класс 1 (очень мягкая) используется для высокоскоростных подшипников (DN > 300 000) и низких температур. Класс 2 (стандартная) - это универсальный выбор для большинства приложений (DN 100 000–300 000). Класс 3 и выше - для низких скоростей и тяжелых нагрузок (DN < 100 000), когда нужна толстая пленка масла. Также смотрят температурный диапазон и тип загустителя - синтетическая смазка часто позволяет использовать мягкий класс при тех же условиях, что и минеральная твердого класса.
Почему смазка разжижается или, напротив, затвердевает при смешивании с другой смазкой?
Это происходит из-за несовместимости типов загустителей и компонентов присадок. Например, литиевое мыло одной смазки может вступить в реакцию с кальциевым мылом другой, или присадки одной смазки нарушат структуру загустителя другой. Результат - разрыв структуры (разжижение) или, напротив, образование несовместимого комплекса (затвердевание). При нагреве или сдвиге процесс ускоряется, что приводит к утечкам или заклиниванию. Поэтому при переходе на новую смазку старую полностью вымывают или заменяют.
Как температура влияет на вязкость базового масла и прокачиваемость смазки?
Кинематическая вязкость масла обратно пропорциональна температуре: чем выше температура, тем ниже вязкость. При минус 20 °C масло вязкостью 100 cSt при 40 °C может иметь вязкость 500–1000 cSt, что резко снижает прокачиваемость. Индекс вязкости показывает, насколько сильно вязкость меняется: высокий индекс (> 140) означает более мягкую кривую вязкости-температуры. Синтетические масла с присадками позволяют сохранять вязкость в широком диапазоне, обеспечивая прокачиваемость при минусе и достаточную защиту при плюсе.
Заключение
Попытка прокачать густую смазку обычным медицинским шприцом обречена на неудачу: предел прочности смазки (1300–1500 Па) выше возможностей шприца, и вязкость смазки, в отличие от простого масла, зависит не только от температуры, но и от градиента скорости сдвига. Ключевая роль в прокачиваемости принадлежит вязкости базового масла - чем она ниже и выше индекс вязкости, тем лучше текучесть смазки при низких температурах и высоких скоростях.
Практический вывод прост: для заправки смазки под давлением используйте заправочный штуцер и специальный нагнетатель высокого давления (20–50 бар), которые преодолевают структурную прочность смазки. При выборе смазки рассчитайте DN-фактор подшипника, определите требуемую вязкость базового масла и выберите консистенцию NLGI с учетом температурного диапазона и типа нагрузки. Для низкотемпературных условий отдайте предпочтение синтетическим смазкам с высоким индексом вязкости - они прокачиваются лучше и держат вязкость стабильнее при колебаниях температуры.
