Подшипники роликов газораспределительного механизма работают в жестких условиях: высокие температуры, циклические нагрузки, вибрация и влага. Смазка - главный инструмент их защиты, но не волшебное средство. Правильный выбор смазки для подшипников роликов ГРМ определяется не только вязкостью, но и классом консистенции, типом загустителя, температурным диапазоном и совместимостью с уже залитым составом. Статья разбирает, как правильно смазать ролик ГРМ своими руками, какую смазку выбрать для натяжного и вспомогательных роликов, и в какой момент смазка уже не спасает, а требуется замена узла.
Для технических специалистов, инженеров и закупщиков это руководство по подбору смазочного материала, по диагностике состояния подшипника и по границам применения смазки как способа ремонта. Статья основана на международных стандартах ISO 12924:2023, DIN 51502 и практических рекомендациях производителей подшипников.
NLGI-класс и консистенция смазки для подшипников ГРМ
Пластичные смазки классифицируют по консистенции - степени их твердости или текучести.
Консистенция измеряется методом пенетрации по стандарту ASTM D217 / ISO 2137: иголка в определенных условиях вдавливается в смазку на глубину, выражаемую в десятых долях миллиметра. Эта глубина и определяет класс NLGI (Национальная ассоциация производителей смазок, США).
Для роликовых подшипников применяют грейсы класса NLGI 1, 2 или 3 - реже выше. NLGI 0 и 00 - текучие, подходят для быстровращающихся узлов с минимальным сопротивлением. NLGI 2 - наиболее универсален: держит форму на вертикальных поверхностях, хорошо работает на средних скоростях и температурах до 120–140 °C. NLGI 3 и выше - более плотные, для малоподвижных узлов и при низких температурах.
Для подшипников натяжного ролика ГРМ часто выбирают NLGI 2, потому что ролик вращается средней скоростью (не критически высокой), а смазка должна оставаться в полости подшипника и не вытекать под давлением. Если ролик работает в условиях повышенной температуры (более 150 °C), требуется высокотемпературный грейс с повышенной точкой каплепадения (выше 250 °C) и стойкостью к окислению.
Важно помнить: NLGI-класс описывает только консистенцию, а не полный состав смазки. Два грейса одного класса NLGI 2 могут сильно отличаться по базовому маслу, типу загустителя, водостойкости и температурному диапазону. Поэтому выбор подшипника для ролика ГРМ требует еще и сверки типа загустителя (литиевый, комплексный, керамический) и совместимости с уже залитой смазкой.
Классификация смазок по DIN 51502 и совместимость составов
Международный стандарт DIN 51502 кодирует смазку трехбуквенным кодом, за которым идут цифры.
Первые две буквы обозначают тип базового масла и загустителя: К - литиевая, КP - литиевая сложноэфирная, КХ - комплексная, КL - литиевая низкотемпературная и другие. Третья буква - функциональное назначение или дополнительные свойства.
За буквами идет класс NLGI, затем нижняя и верхняя рабочие температуры в градусах Цельсия, код водостойкости и другие параметры. Например, DIN 51502 KP 2 -30 +160 означает: смазка литиевая сложноэфирная, класс NLGI 2, диапазон -30…+160 °C, с определенной водостойкостью.
Если в подшипнике ролика ГРМ уже залита, скажем, комплексная смазка (буква КХ), то замена ее на обычную литиевую (К) без проверки совместимости может привести к расслоению, изменению консистенции или выделению масла. Производители подшипников и смазок настаивают: перед заменой смазки нужно убедиться, что новый тип загустителя совместим с остатками старого.
Для подшипников приводного ремня ГРМ, работающих в условиях повышенной влажности (двигатели в режиме частых холодных стартов, работа во влажной среде), часто выбирают водостойкие смазки: в той же классификации DIN они обозначены специальным кодом. Это критично, потому что вода вымывает смазку и вызывает коррозию дорожек качения - фреттинг-коррозию.
Проблема заклинивания и когда смазка не поможет
Когда ролик ГРМ начинает издавать скрежет, шум или заклинивает, первый импульс закупщика - залить смазку.
На практике это работает только если причина - загрязнение или временное высыхание смазки. Если же подшипник уже поврежден, это дорогостоящая ошибка.
Признаки необратимого повреждения подшипника: - видимые задиры, бороздки или сколы на дорожке качения; - люфт (радиальный зазор, когда ролик болтается в своей оси); - следы перегрева: изменение цвета металла на коричневый, серый или черный; - разрушение или деформация сепаратора (держателя роликов); - коррозия с образованием ржавых пятен или питтингом.
В этих случаях смазка уменьшит шум и трение на короткое время, но не восстановит геометрию дорожки и не заживет дефект. Подшипник будет продолжать деградировать, потому что каждый оборот будет подхватывать предыдущий дефект, усугубляя повреждение. Итог - полный отказ подшипника и риск повреждения соседних узлов. Если есть хотя бы сомнение в состоянии, эффективнее и безопаснее заменить узел сразу.
Профилактика предпочтительнее ремонта: если ролик еще работает без явных дефектов, но издает шум или вращается рывками, смазка может продлить его жизнь на несколько месяцев. Для этого подойдет универсальный проникающий состав, который вытеснит влагу, защитит от коррозии и вернет текучесть смазке. На производственных участках и в ремонтных службах для этой цели часто используют ВЕЗДЕШКА - многофункциональный аэрозольный состав, который разжижает загустевшую смазку, вытесняет воду и образует защитную пленку, предохраняя подшипник от влаги и окисления при холодных стартах.

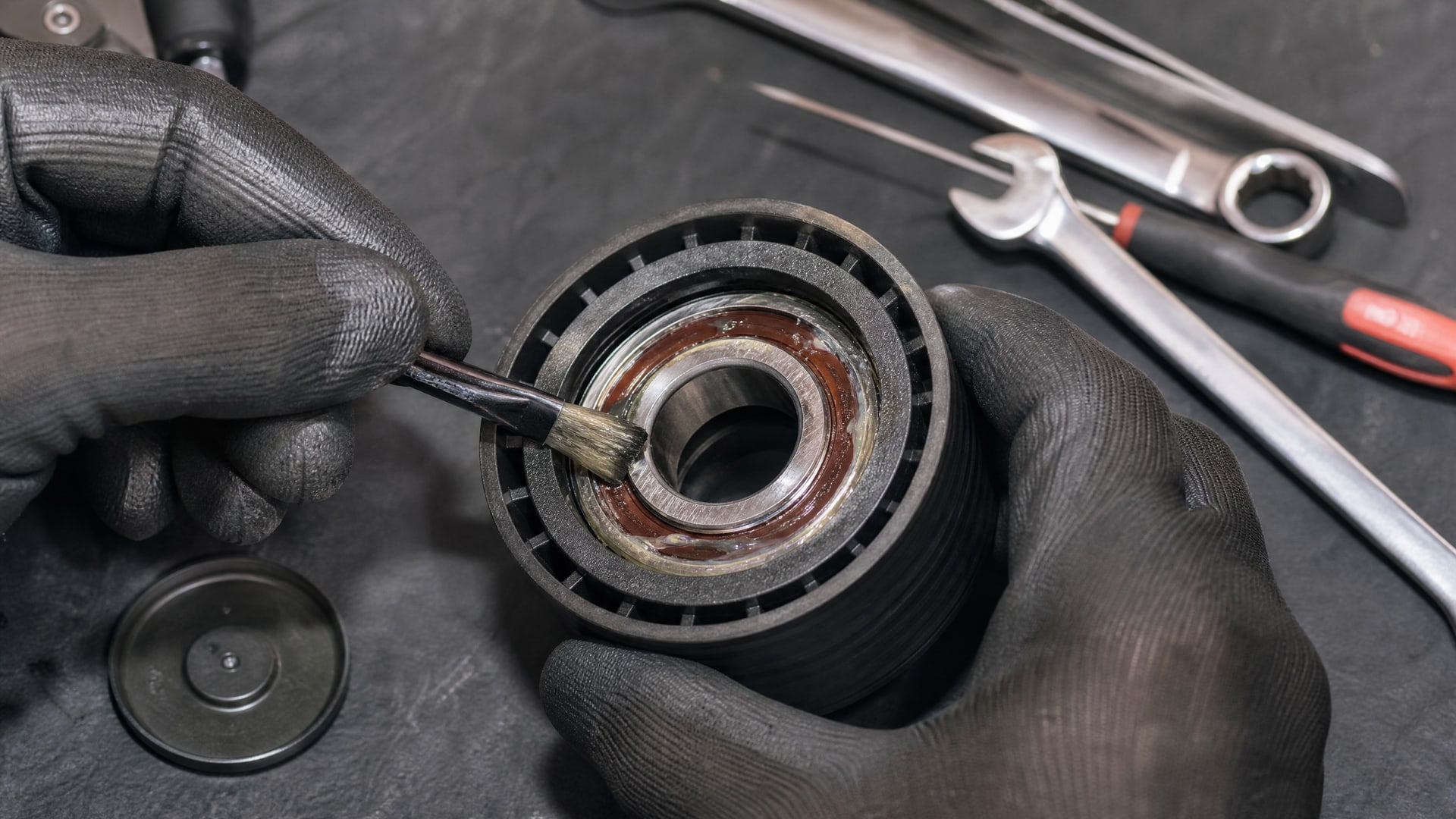

Как правильно смазать подшипник ролика ГРМ
Если вы решили смазать ролик ГРМ своими руками, нужно соблюдать несколько правил, чтобы не ухудшить ситуацию.
Подготовка и диагностика
Перед смазкой осмотрите подшипник визуально, если это возможно. Покрутите ролик вручную (если доступно): он должен вращаться плавно, без рывков и заеданий. Прислушайтесь - не должно быть скрежета, треска или вибрации. Если есть хотя бы один из этих признаков, велика вероятность механического дефекта, и смазка не поможет. В этом случае рациональнее заменить узел.
Выбор смазки
Сверьтесь со спецификацией OEM (рекомендации производителя двигателя или узла). Там указаны допустимые классы смазки, диапазоны температур и, часто, марка по DIN 51502 или ISO 12924:2023. Если спецификация доступна, выбирайте именно по ней.
Если нет прямой рекомендации, ориентируйтесь на общие правила: - для натяжного ролика при средней скорости вращения - NLGI 2 литиевая или комплексная, диапазон -20…+140 °C; - если ролик работает при повышенной температуре - выбирайте смазку с точкой каплепадения выше 250 °C и термостойким базовым маслом (часто ароматическое эфирное масло); - для влажных условий или узлов, подверженных попаданию воды, - водостойкая смазка (код DIN 51502, буква W или специальное обозначение в техдокументации).
Убедитесь, что новая смазка совместима по типу загустителя с остатком старой. Если сомневаетесь - очистите полость подшипника от старой смазки полностью (можно использовать чистую тряпку или осторожно продуть сжатым воздухом).
Дозировка
Это критичный момент. Для подшипников качения избыток смазки вреднее, чем недостаток.
Пересмазка повышает сопротивление вращению (потери на перемешивание), генерирует тепло, может привести к выдавливанию смазки из подшипника и перегреву. Норма: смазка должна занимать примерно 30–50% объема полости подшипника. Остальной объем - воздух, необходимый для теплообмена.
Если вы вводите смазку через отверстие, пользуйтесь шприцем (если конструкция позволяет) или специальным инжектором. Вводите небольшое количество - пару граммов за раз. После введения покрутите ролик вручную или включите двигатель на холостых оборотах, чтобы смазка распределилась. Убедитесь, что из уплотнения не выдавливается излишек.
Защита от коррозии и влаги

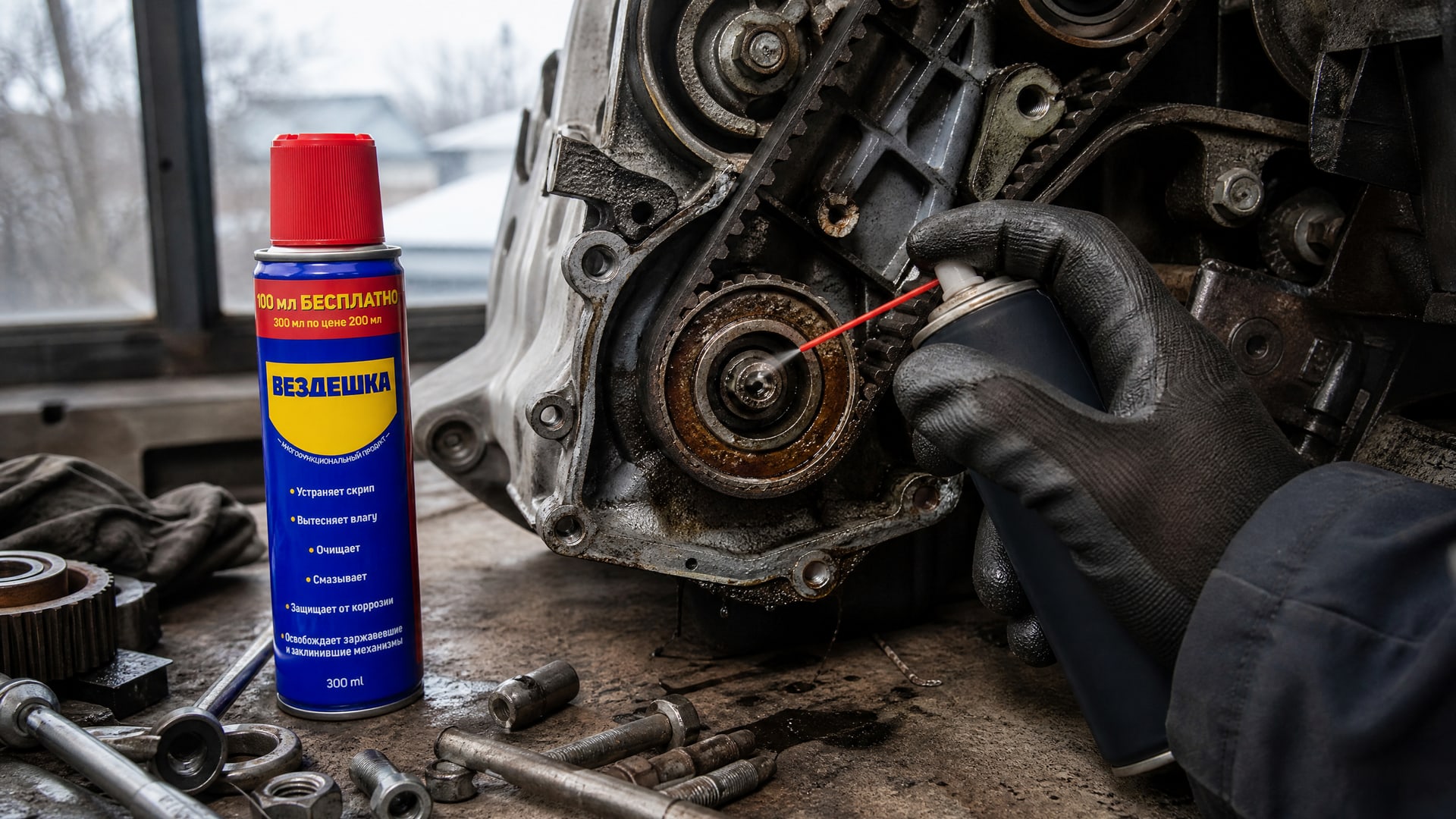

Если подшипник подвержен воздействию влаги (в условиях повышенной влажности, частых холодных стартов или при работе во влажной среде), после нанесения смазки нанесите дополнительный защитный слой. Например, WD-40 и другие универсальные проникающие составы часто используют для финальной защиты - они вытесняют влагу и образуют тонкую гидрофобную пленку.
Если у вас нет специализированного средства, допустимо использовать небольшое количество машинного масла (моторного или индустриального): оно тоже создаст защитный слой, хотя и менее долговечный, чем специализированные составы.

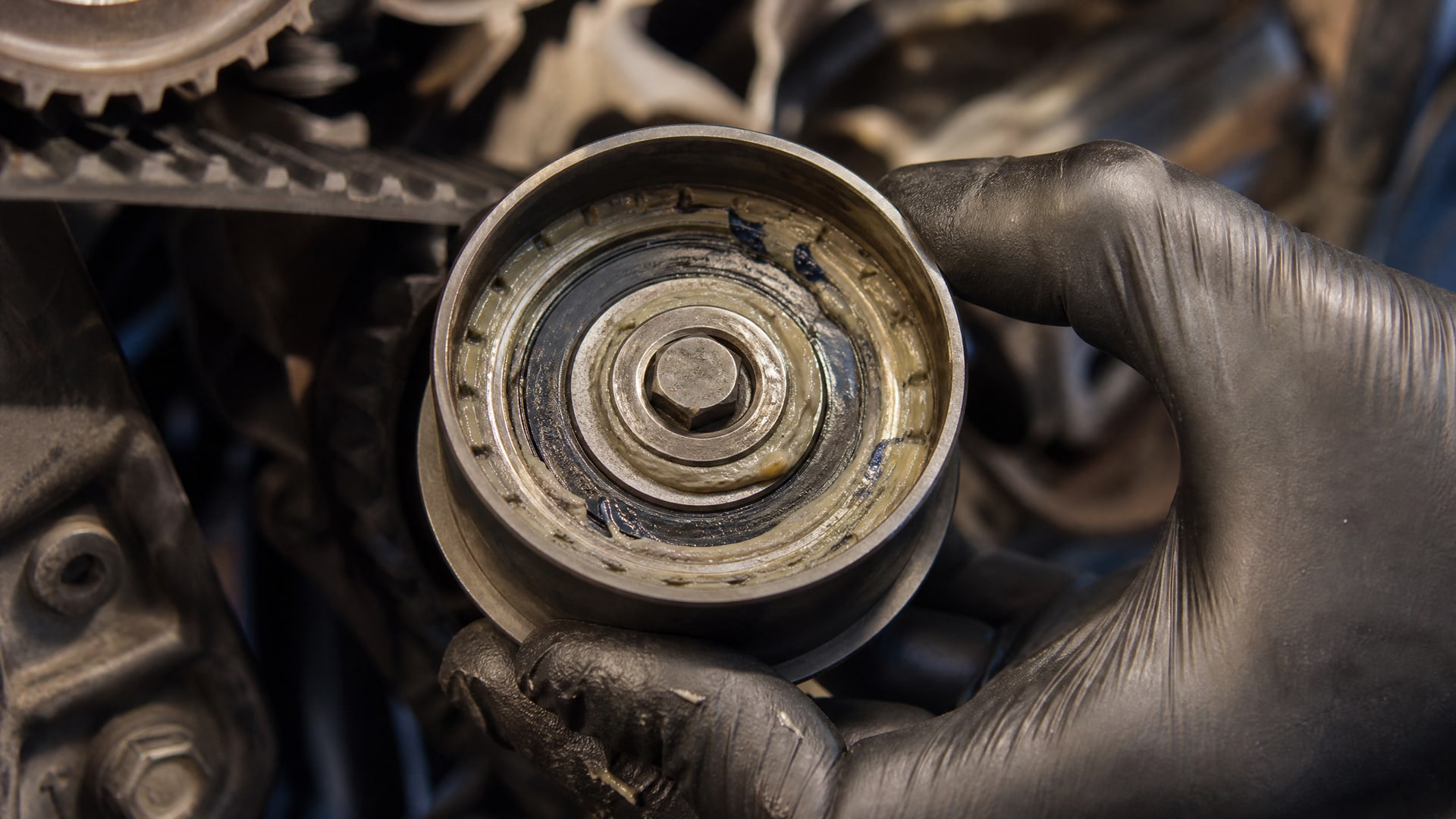

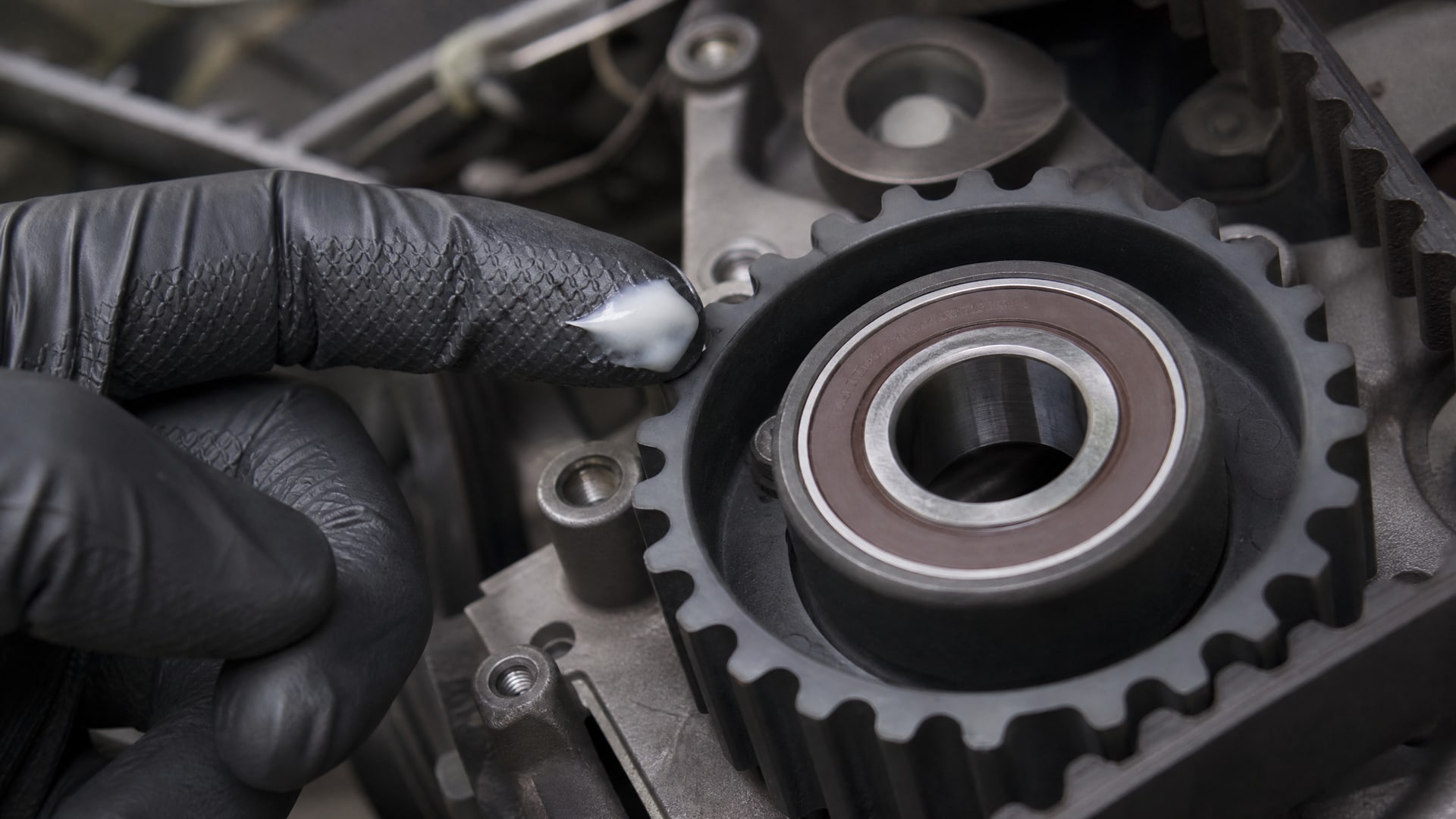

Частая ошибка: использование универсальной «литиевой смазки» без учета режима
На полках магазинов часто встречается маркировка «литиевая смазка», часто без дополнительных спецификаций.
Многие закупщики и техники считают, что такая смазка универсальна и подходит везде. Это распространенное заблуждение.
Класс «литиевая» говорит только о типе загустителя (литиевые мыла высших жирных кислот). Это не гарантирует: - вязкость базового масла (может быть от И-5 до И-100 по ГОСТ 17–C); - класс NLGI (может быть 0, 1, 2, 3 и даже 4); - температурный диапазон (может быть рассчитана на -10…+80 °C или на -40…+160 °C); - водостойкость (может быть гидрофобной или гидрофильной); - совместимость с другими типами загустителей.
Для подшипников роликов приводного ремня ГРМ выбор по одному слову «литиевая» недостаточен. Требуется полная техническая спецификация: NLGI-класс, диапазон температур, код DIN или ISO, и проверка совместимости.
Когда менять ролик ГРМ вместо смазки
Смазка - не панацея.
Вот признаки, при которых смазка уже не поможет:
Шум не прекращается или усиливается через 50–100 км пути: это указывает на механический дефект, а не на сухость смазки.
Ролик имеет радиальный люфт: если он свободно болтается, дорожки качения повреждены.
Видны следы коррозии, ржавчины или оплавления: это признак критического перегрева или длительного контакта с водой; структура металла нарушена.
Ролик полностью заклинил и не поворачивается вручную: вероятно, произошло приваривание обоймы к дорожке или разрушение сепаратора.
После смазки шум вернулся в течение недели-двух: смазка не держится в поврежденном подшипнике; узел нужно менять.
В этих случаях экономия на замене обернется дорогостоящим ремонтом: если ролик разломается в работе, его осколки могут повредить ремень, распредвал, клапаны и другие дорогие детали двигателя.
Часто задаваемые вопросы
Какой смазкой смазывать подшипники натяжного ролика ГРМ?
Выбирайте смазку класса NLGI 2, литиевую или комплексную, с диапазоном температур минимум -20…+140 °C. Проверьте совместимость по типу загустителя со старой смазкой. Если ролик работает при температуре выше 150 °C, выбирайте высокотемпературный грейс с точкой каплепадения выше 250 °C. Сверьтесь со спецификацией производителя двигателя - там указаны допустимые коды DIN или ISO.
Можно ли смазать заклинивший ролик ГРМ и избежать замены?
Если ролик издает шум из-за загрязнения или высыхания смазки, она может помочь. Если есть видимые дефекты (задиры, люфт, коррозия), смазка уменьшит шум на короткое время, но не восстановит поврежденные дорожки. Правильнее диагностировать причину: осмотреть визуально, проверить люфт, прислушаться к звукам. Если дефект механический, узел нужно менять.
Почему нельзя залить побольше смазки в подшипник?
Избыток смазки повышает сопротивление вращению, перемешивание внутри полости, нагрев и испарение летучих фракций. Подшипник может перегреться и выйти из строя даже быстрее, чем при недостатке смазки. Для качения норма -30–50% объема полости; остальное - пространство для теплообмена.
Чем отличается NLGI от типа смазки по составу?
NLGI - это только класс консистенции, определяемый пенетрацией по ASTM D217. Два грейса одного класса NLGI 2 могут кардинально отличаться по базовому маслу, типу загустителя (литиевый, комплексный, керамический), водостойкости и температурному диапазону. Для выбора нужна полная спецификация: код DIN 51502 или ISO 12924, не только NLGI.
Можно ли смешивать разные типы смазок в одном подшипнике?
Нет. Смешивание разных типов загустителей может привести к расслоению, изменению консистенции, выделению масла и потере смазывающих свойств. Если вы меняете смазку, полностью удалите остатки старой или убедитесь в совместимости типов по документации производителей.
Заключение
Смазка подшипника ролика ГРМ - это не одноразовая операция с любым маслом из соседнего ящика. Правильный выбор зависит от консистенции (NLGI-класс), типа загустителя (литиевый, комплексный и т.д.), базового масла, температурного диапазона и совместимости с остатками старой смазки. На производствах и в ремонтных службах специалисты сверяются со спецификацией OEM и только потом выбирают конкретный продукт.
Если ролик заклинил, первый шаг - диагностировать причину: загрязнение ли это, высыхание смазки или механический дефект. Если есть люфт, видны задиры, следы перегрева или коррозии, смазка не восстановит подшипник - нужна замена. Если же ролик еще функционирует, но издает шум и нуждается в защите от влаги, соответствующая смазка продлит его жизнь. Подберите смазку по всем параметрам (NLGI, загуститель, диапазон температур), введите правильное количество, покрутите узел для распределения и убедитесь, что смазка держится. В сомнительных случаях - менять ролик дешевле, чем чинить поврежденный двигатель.
