Опорно-поворотное устройство автокрана работает в условиях, которые испытывают любой материал покрытия: высокие контактные нагрузки, циклическое скручивание, открытая среда, пыль, влага и температурные колебания. Выбор между твердосмазочным покрытием на основе PTFE и дисульфида молибдена определяет как долговечность узла, так и интервалы обслуживания. Различие между этими материалами - не просто в химическом составе, а в принципиально разных подходах к защите скользящих контактов под нагрузкой.
В этой статье разобраны свойства каждого класса покрытий, их рабочие диапазоны и рекомендации для ОПУ, чтобы закупщик и инженер могли выбрать оптимальное решение для конкретных условий эксплуатации крана.
Почему для ОПУ автокрана недостаточно выбрать просто «самый скользкий» материал

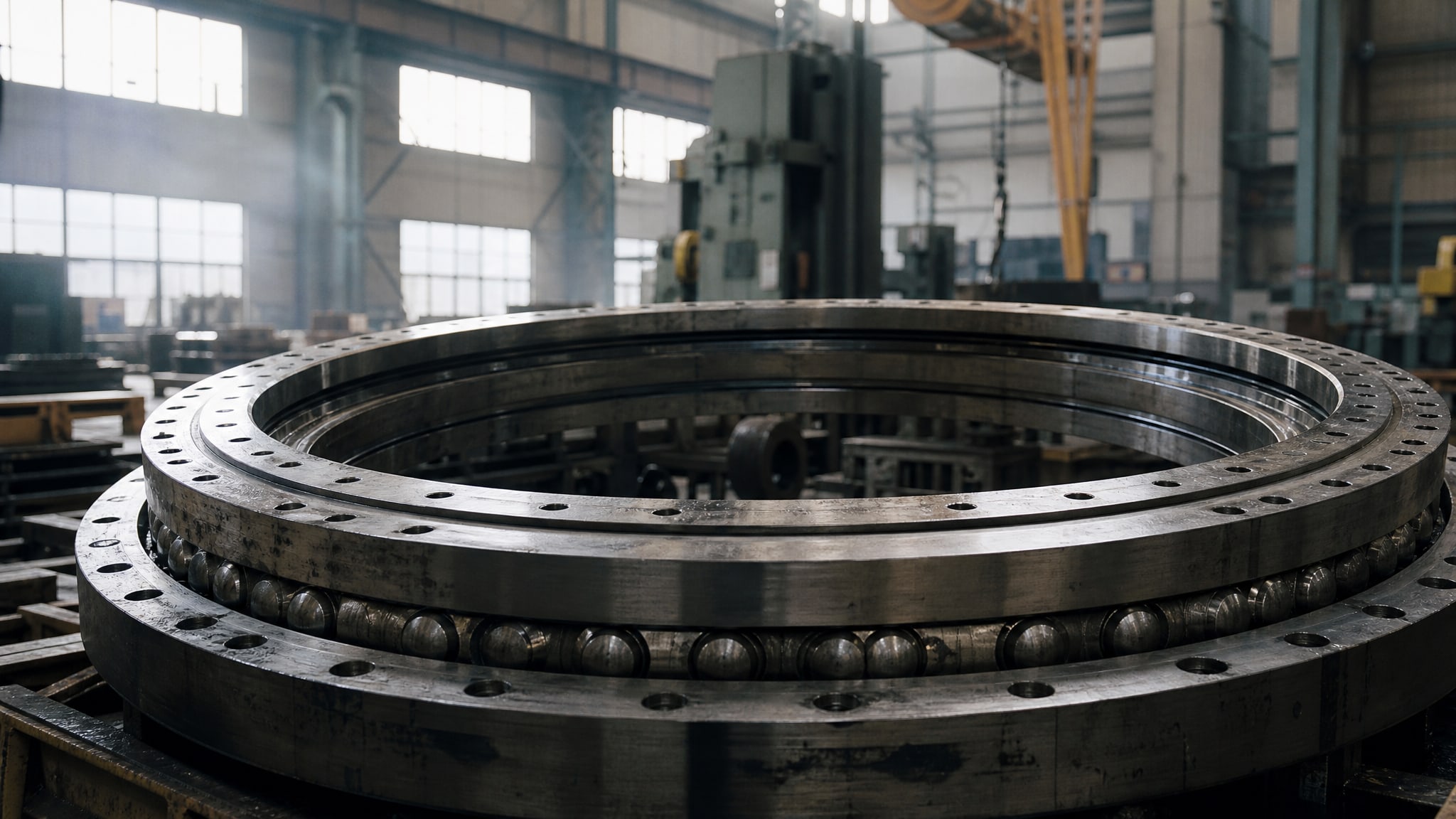

Опорно-поворотное устройство отличается от типовых опор и втулок своей конструкцией: большой диаметр, кольцевые рядки подвижных шариков или роликов, осевые нагрузки при разворотах.
Контактное давление в сечении шарика и дорожки может превышать 100 МПа, особенно при асимметричной нагрузке крана (боковой вылет груза, разворот с полным краном). В таких условиях низкое трение важно, но оно должно работать именно под нагрузкой, а не исчезать при возрастании давления.
Проблема в том, что начинающие инженеры часто сравнивают только коэффициент трения: PTFE дает 0,05–0,1, а дисульфид молибдена -0,02–0,1. Однако эти цифры измерены в разных условиях и не учитывают, что PTFE начинает терять свои свойства именно там, где начинает работать дисульфид молибдена - под нагрузкой. Несущая способность PTFE составляет примерно 10–50 МПа, в то время как дисульфид молибдена может выдерживать давления до 3 ГПа. Для ОПУ эта разница - не теоретическая, а практическая.
Характеристики дисульфида молибдена: несущая способность и работа в запыленной среде
Дисульфид молибдена (MoS₂) - это природный минерал слоистой структуры, который работает как смазка благодаря слабым связям между слоями.
Когда его наносят в виде твердосмазочного покрытия с полимерным связующим, он сохраняет эту способность и одновременно становится стабильным на месте - не вымывается водой и не улетучивается.
Рабочий диапазон дисульфида молибдена составляет от -185 °C до +400 °C. На верхнем пределе температуры (свыше +350 °C) слои минерала начинают окисляться, но вплоть до +400 °C покрытие сохраняет работоспособность. На нижнем пределе (до -185 °C) материал остается пластичным и не становится хрупким, что важно для кранов в холодных регионах.

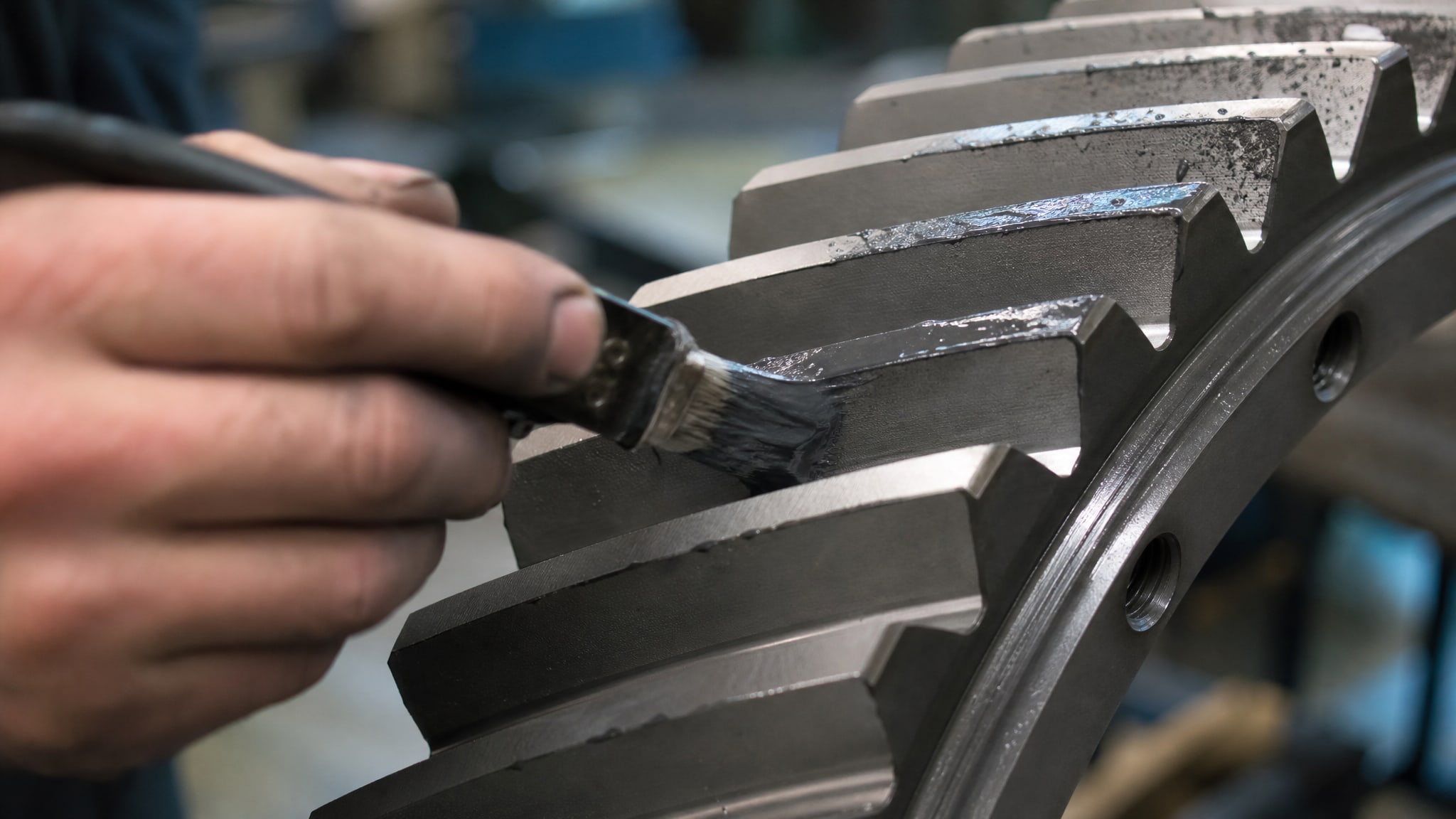

Ключевое преимущество дисульфида молибдена для ОПУ - работа в запыленной среде. Когда пыль (песок, абразивные частицы) попадает на покрытие, она не превращается в пасту, которая разъедает поверхность. Вместо этого твердые частицы скользят по слоям дисульфида молибдена почти так же, как по масляной пленке. Тяжелые автокраны часто работают на открытых площадках, и эта способность материала не терять скользкость при запылении напрямую продлевает жизнь ОПУ.
Несущая способность дисульфида молибдена достигает 2500 МПа в покрытиях с неорганическим связующим и графитом, а в чистом виде может превышать 3 ГПа. Это означает, что при контактном давлении 100–150 МПа, типичном для ОПУ среднего крана, покрытие находится в зоне комфортной работы и не переходит в режим срыва пленки.
Однако дисульфид молибдена чувствителен к влаге. При длительном контакте с водой (например, при мойке крана под давлением) влага может проникнуть в микротрещины покрытия и вызвать коррозию подложки. Это не критично для кранов в сухих климатах, но важно учитывать при выборе для морского побережья или влажных регионов.
Характеристики PTFE: универсальность и химическая инертность
Политетрафторэтилен (PTFE, более известный как тефлон) - это полимер, синтезированный в 1938 году.
Его молекулярная цепь состоит из атомов углерода, окруженных фтором, что делает ее чрезвычайно стойкой к химическим реакциям. PTFE не растворяется почти ни в чем и не реагирует с щелочами, кислотами, маслами и растворителями.
Рабочий диапазон PTFE в виде твердосмазочного покрытия - от -200 °C до +260 °C. Нижний предел позволяет использовать покрытие в условиях арктических температур (например, для краснов в Сибири). На верхнем пределе (около +260 °C) полимер начинает мягчеть, теряет адгезию к подложке и может начать разрушаться под механическими нагрузками.
Коэффициент трения PTFE составляет 0,05–0,1 - один из самых низких среди всех известных материалов. Это делает его популярным выбором для скольжений, где минимизация трения - первоочередная задача.
Главное ограничение PTFE - низкая допустимая нагрузка. Типичная долговечность PTFE-композитов оценивается в 10⁴–10⁶ циклов при нагрузках 10–50 МПа. Если контактное давление превышает эти значения, PTFE начинает микронагреваться, его адгезия ослабевает, и покрытие деламинируется (отслаивается). Для ОПУ, где давления часто выше 50 МПа, это означает, что PTFE может выйти из строя за один-два сезона интенсивной работы крана.
Вторая проблема PTFE - его низкая теплопроводность. Когда под покрытием выделяется тепло (например, при высокой контактной нагрузке), оно не отводится в подложку, а накапливается в поверхностном слое. Это ускоряет деградацию полимера и может привести к задиру контактирующей поверхности (сопрягаемой детали).
Композитные покрытия PTFE + MoS₂: компромисс между универсальностью и нагруженностью
Когда производитель смешивает твердые смазочные вещества в одном покрытии, получается гибридный материал, который пытается совместить достоинства обоих компонентов.
Типичная композиция - это PTFE как основной полимер, дополненный частицами дисульфида молибдена и часто - графитом.
Рабочий диапазон такого композитного покрытия (например, состав на основе PTFE с дисульфидом молибдена) составляет -75…+255 °C. Верхний предел ниже, чем у чистого дисульфида молибдена (+400 °C), но выше, чем у чистого PTFE в экстремальных условиях. Нижний предел (-75 °C, а не -200 °C) отражает то, что полимерная матрица становится жестче при охлаждении.
Коррозионная защита по ISO 9227 (ускоренное испытание в соляном тумане) составляет более 672 часов, что соответствует примерно 1,5–2 годам эксплуатации в морском климате при нормальном обслуживании. Это хороший результат для открытых механизмов.
Нормативный расход такого покрытия - примерно 55 г/м², что означает, что для обработки 1 м² площади ОПУ потребуется примерно 55 граммов материала. На практике это соответствует одному проходу аэрозольного баллончика или пульверизатора среднего объема.
Режим отверждения композитного покрытия PTFE + MoS₂ указывается как +200 °C / 40 мин. Это означает, что после нанесения покрытие необходимо нагреть до 200 °C в течение как минимум 40 минут, чтобы полимерная матрица полностью полимеризовалась. Если этот режим не соблюдается (например, ограничиваются комнатной температурой или сушкой феном), адгезия покрытия будет слабой, и оно отслоится при первых же циклах нагружения.
Для ОПУ автокранов композитные покрытия - это «золотая середина»: они работают под умеренно высокими нагрузками (выше, чем чистый PTFE, но ниже, чем чистый MoS₂), устойчивы к влаге лучше, чем чистый дисульфид молибдена, и сохраняют химическую инертность благодаря PTFE.
Применение твердосмазочного покрытия для защиты ОПУ: практический процесс и ошибки

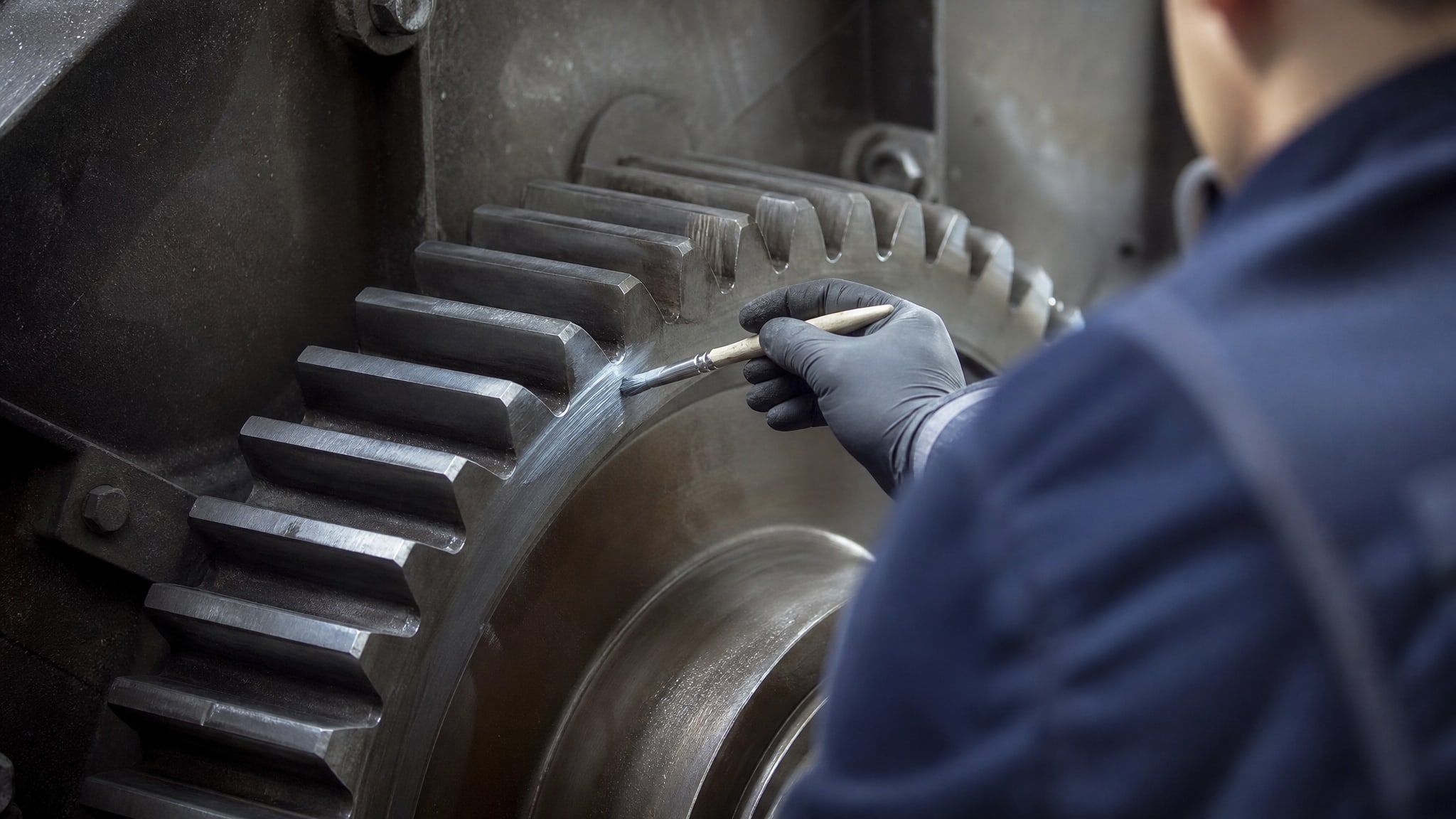

Твердосмазочное покрытие наносят на открытые зубчатые передачи, фланцы, направляющие и сопрягаемые поверхности ОПУ перед сборкой узла или во время текущего ремонта.
Процесс состоит из трех этапов: подготовка поверхности, нанесение и отверждение.
Подготовка поверхности - это обезжиривание (удаление масла и смазки), удаление окислов (ржавчины) и осадков. Если этот этап пропустить, покрытие будет нанесено на маслянистую пленку и не получит адгезии; оно отслоится при первой же нагрузке. Используют щетки, пескоструйную обработку или химические очистители в зависимости от степени загрязнения.
Нанесение выполняют тонким слоем - примерно 55 г/м² на проход. Типичный способ - аэрозольный баллончик с распылителем или профессиональный пульверизатор. Толщина пленки должна быть такой, чтобы покрытие полностью закрывало поверхность, но не образовывало капель и наплывов. После нанесения излишки (если есть) убирают после полного высыхания предварительной слоя, но до окончательного отверждения.
Отверждение для композитных покрытий требует нагрева до +200 °C в течение 40 минут. Это может быть естественное охлаждение крана под солнцем (если эксплуатация в жарком климате), использование промышленной печи, газовой горелки или тепловой лампы. При нарушении этого режима (например, если ограничиться 20 минутами) полимер полимеризуется частично, и адгезия останется слабой.
Частая ошибка закупщиков - переоценка допуска на температурный диапазон. Например, если покрытие рассчитано на +255 °C, это не означает, что при +260 °C оно будет работать неделю-другую. Это - граница, за которой начинается интенсивная деградация. Для ОПУ, где в летние месяцы контактная температура может подняться до +200–220 °C (из-за трения и солнца), нужно выбирать покрытие с запасом хотя бы на 30–50 °C.
Вторая ошибка - применение обычного твердосмазочного покрытия без учета влажности климата. Если регион влажный, и ОПУ часто моют под давлением, нужно выбирать материалы с проверенной коррозионной стойкостью (не менее 672 часов по ISO 9227), а не полагаться только на низкое трение.
Для защиты открытых зубчатых передач ОПУ автокранов от стирания и коррозии рекомендуется использовать антифрикционное твердосмазочное покрытие на основе дисульфида молибдена и графита, которое отверждается при комнатной температуре и работает в широком диапазоне температур - такой подход позволяет избежать необходимости нагрева и сокращает логистику ремонта на выезде. Материал образует устойчивую к запыленности и вымыванию защитную пленку, что особенно важно для кранов, работающих на открытых площадках.
Сравнительная таблица: PTFE и дисульфид молибдена для ОПУ
| Параметр | PTFE | Дисульфид молибдена (MoS₂) | Композит PTFE + MoS₂ |
|---|---|---|---|
| Рабочая температура, °C | от -200 до +260 | от -185 до +400 | от -75 до +255 |
| Коэффициент трения | 0,05–0,1 | 0,02–0,1 | 0,05–0,12 |
| Допустимая нагрузка, МПа | 10–50 | до 3000 | 50–500 |
| Долговечность, циклы | 10⁴–10⁶ | 10⁶–10⁷ | 10⁶–10⁷ |
| Влагостойкость | Отличная | Ограниченная (чувствителен к влаге) | Хорошая |
| Работа в запыленной среде | Среднее (пыль прилипает) | Отличная (пыль скользит) | Хорошая |
| Коррозионная защита, часы ISO 9227 | 500–1000 | 300–500 (без покрытия) | более 672 |
| Режим отверждения | Комнатная температура или низкий нагрев | Комнатная температура или низкий нагрев | +200 °C / 40 мин для полной адгезии |
| Рекомендуемый расход, г/м² | 40–60 | 50–70 | 55 |
Примечание: данные - усредненные значения для промышленных твердосмазочных покрытий. Конкретные характеристики зависят от состава, производителя, условий нанесения и отверждения.
Часто задаваемые вопросы
Какое покрытие выбрать, если ОПУ работает в очень пыльной среде?
Для условий с высокой запыленностью (песок, абразивные частицы) лучше выбирать твердосмазочные покрытия на основе дисульфида молибдена или его композитов. Дисульфид молибдена имеет слоистую структуру, которая позволяет пыли скользить по поверхности, не внедряясь в пленку. PTFE, напротив, имеет склонность «захватывать» мелкие абразивные частицы, превращая их в пасту, которая ускоряет износ.
Влияет ли хранение крана на зиму на твердосмазочное покрытие?
Твердосмазочные покрытия, как PTFE, так и дисульфид молибдена, устойчивы к температурным колебаниям в диапазонах, указанных производителем. Однако циклическое охлаждение и нагрев (например, при перемещении крана из теплого цеха на морозный улицу) может привести к микротрещинам в покрытии из-за разницы коэффициентов теплового расширения металла и полимера. Перед длительным хранением ОПУ лучше осмотреть и, при необходимости, подновить покрытие.
Сколько раз можно наносить новое покрытие поверх старого?
Твердосмазочное покрытие наносят либо на чистый металл, либо поверх старого покрытия, если оно в хорошем состоянии и хорошо прилипает. Однако с каждым новым слоем растет толщина пленки, и адгезия может страдать. Рекомендуется удалять старое покрытие, если оно деламинируется (отслаивается) или повреждено. На практике - не более 2–3 слоев подряд. Далее нужна полная очистка и повторное нанесение на чистую поверхность.
Почему режим отверждения +200 °C / 40 мин так важен для композитных покрытий?
При нагреве до +200 °C молекулы полимера (связующего) приобретают достаточную энергию для взаимного сцепления и образования трехмерной сетки. За 40 минут эта сетка формируется полностью, обеспечивая максимальную адгезию к подложке. Если сокращать время или температуру, полимеризация остается неполной, и адгезия снижается на 30–50%. На практике это приводит к отслаиванию покрытия при первых же циклах нагруженности.
Какое покрытие лучше для крана, работающего в морском климате?
В морском климате главный враг - коррозия подложки через микротрещины в покрытии. Нужно выбирать материал с доказанной коррозионной защитой (не менее 672 часов по ISO 9227). Композитные покрытия PTFE + MoS₂ обеспечивают такой уровень защиты благодаря химической инертности PTFE и барьерным свойствам дисульфида молибдена. Если выбирать между чистым PTFE и чистым MoS₂, то PTFE предпочтительнее именно из-за устойчивости к влаге, хотя нагрузочная способность будет ниже.
Заключение
Выбор между PTFE и дисульфидом молибдена для защиты ОПУ автокрана - это не выбор между «лучшим» и «худшим», а поиск оптимального баланса между несущей способностью, температурным диапазоном и устойчивостью к конкретной среде эксплуатации. PTFE превосходит по химической инертности и низкотемпературной стойкости, но рассчитан на нагрузки, которые часто ниже контактных давлений в ОПУ. Дисульфид молибдена обеспечивает лучшую работу под нагрузкой и в запыленных условиях, но требует более внимательного контроля влажности.
Для большинства ОПУ автокранов рекомендуется выбирать композитные покрытия (PTFE + MoS₂), которые совмещают достоинства обоих компонентов, обеспечивают коррозионную защиту свыше 672 часов и работают в диапазоне -75…+255 °C. Главное - соблюдать технологию подготовки поверхности и режим отверждения (+200 °C / 40 мин): это прямо определяет долговечность защиты. Следующий шаг - проконсультироваться с техническими специалистами производителя о конкретных условиях эксплуатации вашего крана (климат, средняя нагрузка, материал деталей ОПУ) и выбрать покрытие на основе этих данных, а не только на цене.
