Воротники формирования пакета - критичные узлы упаковочного оборудования, которые испытывают высокие нагрузки при контакте с движущейся упаковочной пленкой и направляющими элементами. Изнашивание этих деталей приводит к фреттингу, задиранию поверхности и потере производительности машины. Традиционные пластичные смазки в таких условиях часто вымываются или теряют эффективность при перегреве. Антифрикционные твердосмазочные покрытия (АТСП) предлагают альтернативный подход: вместо постоянного нанесения смазки создается устойчивая сухая смазочная пленка, прочно сцепленная с поверхностью детали. Эта технология позволяет восстановить работоспособность воротников и продлить срок службы оборудования без кардинального переконструирования узлов.
Статья поможет техническим специалистам и закупщикам понять, как работают АТСП, когда их применять для восстановления деталей упаковочного оборудования и какие характеристики материала важны при выборе.
Что такое антифрикционные твердосмазочные покрытия и как они работают
Антифрикционные твердосмазочные покрытия - это материалы, состоящие из высокодисперсных порошков твердых смазочных веществ, распределенных в связующей системе из смол и растворителей.
После нанесения на поверхность детали и полимеризации они образуют тонкий сухой смазочный слой, который прочно адгезирует к основе.
Принцип действия АТСП отличается от работы пластичных смазок. В отличие от жидких или пластичных материалов, которые остаются текучими и требуют постоянного пополнения в узле трения, АТСП после высыхания становятся твердой пленкой. Эта пленка не «смазывает» в классическом смысле, а скорее создает неоднородный микрослой на поверхности, который разделяет материалы пары трения и снижает их прямой контакт.
В сравнительных испытаниях для пар трения «металл–полимер» замена пластичных смазок на антифрикционные твердосмазочные покрытия показала впечатляющие результаты. Коэффициент трения уменьшился в 1,3–3,8 раза, а износ узла снизился в 4,4–9,4 раза. Для сравнения: традиционные пластичные смазки в тех же испытаниях уменьшали трение в 1,3–2,9 раза, а износ - до 2,3 раза. Более того, некоторые разновидности пластичных смазок даже увеличивали износ образцов в 2 раза, что подчеркивает важность правильного подбора материала.
Тонкая пленка АТСП (измеряемая в микронах) позволяет восстанавливать изношенные поверхности без значительного изменения геометрии детали. Это особенно важно для корпусных деталей типа воротников формирования пакета, где допуски критичны и замена целой детали экономически нецелесообразна.
Причины износа и фреттинга воротников упаковочного оборудования
Воротники формирования пакета работают в условиях циклического нагружения и относительного движения между деталью и движущейся упаковочной пленкой.
Основные факторы, приводящие к износу:
Трение скольжения. Пленка постоянно скользит по поверхности воротника с высокой скоростью, создавая механический износ и локальный нагрев.
Фреттинг и микроскольжение. Микроподвижность между воротником и направляющими элементами оборудования вызывает мелкие колебания, которые разрушают защитные оксидные пленки и создают мелкодисперсный абразив.
Вымывание смазки. Если узел смазывается пластичной смазкой, она постепенно вымывается пленкой, теряется в процессе работы и требует регулярного пополнения. При интенсивной работе смазка не успевает восполняться.
Перегрев и окисление. Локальный нагрев в зоне контакта может привести к деградации пластичной смазки и потере ее смазывающих свойств.
Коррозия. Влажность, остатки упаковочной продукции и санитарные среды, используемые на предприятиях пищевой промышленности, создают условия для коррозии металлических деталей.
В результате воротник теряет свои геометрические параметры, на его поверхности появляются задиры и риски, что приводит к нарушению качества упаковки и снижению производительности оборудования.
Преимущества АТСП для восстановления деталей упаковочного оборудования
Антифрикционные твердосмазочные покрытия решают многие проблемы, связанные с износом и фреттингом воротников формирования пакета.
Вот основные преимущества:
Эффективное снижение трения и износа в режиме масляного голодания
Воротники часто работают в условиях недостатка смазки, особенно если пластичная смазка регулярно вымывается. Твердосмазочный слой в таких режимах функционирует как антиаварийный слой, обеспечивая низкий коэффициент трения и защиту от прямого контакта материалов даже при отсутствии текучей смазки.
Стабильность при температурных скачках
Пластичные смазки теряют консистенцию при перегреве и могут окисляться. Твердосмазочное покрытие стабильно работает в широком температурном диапазоне и не подвергается окислению так же интенсивно, как жидкие материалы.
Защита от коррозии
Сплошная полимерная пленка с твердосмазочными наполнителями защищает поверхность детали от прямого контакта с влагой и агрессивными средами (щелочи, дезинфицирующие растворы, контакт с пищевыми продуктами).
Минимизация изменения геометрии
Тонкость пленки АТСП позволяет восстанавливать поверхность без переделки под новый размер или необходимости применения компенсирующих прокладок. Это критично для узлов с жесткими допусками.
Длительный срок службы
После полимеризации покрытие не требует регулярного пополнения, как пластичная смазка, и может служить несколько тысяч часов работы оборудования в зависимости от интенсивности трения и правильности подбора материала.
Технология нанесения АТСП и подготовка поверхности
Результат применения антифрикционного твердосмазочного покрытия на 80% зависит от подготовки поверхности.
Процесс включает несколько этапов:

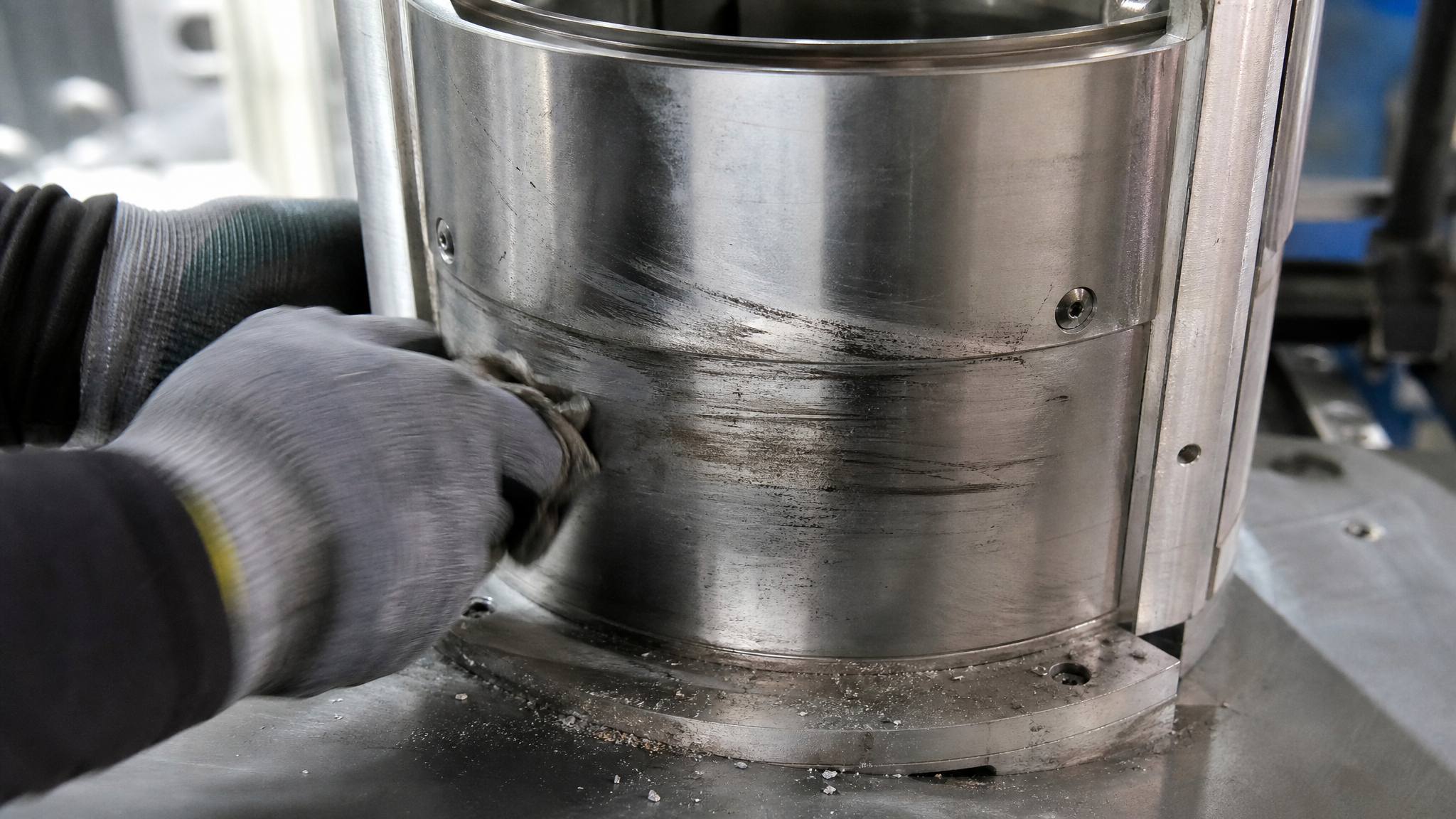

Очистка и обезжиривание
Деталь необходимо полностью очистить от старой смазки, ржавчины, масла и остатков упаковочной продукции. Используются механические методы (щетка, абразивное полотно средней зернистости) и химические - дезинфицирующие или обезжиривающие растворы. Остатки любых загрязнений будут препятствовать адгезии покрытия.
Сушка
После обезжиривания деталь должна быть полностью сухой. Влага и остатки растворителя нарушают схватывание полимерной матрицы.

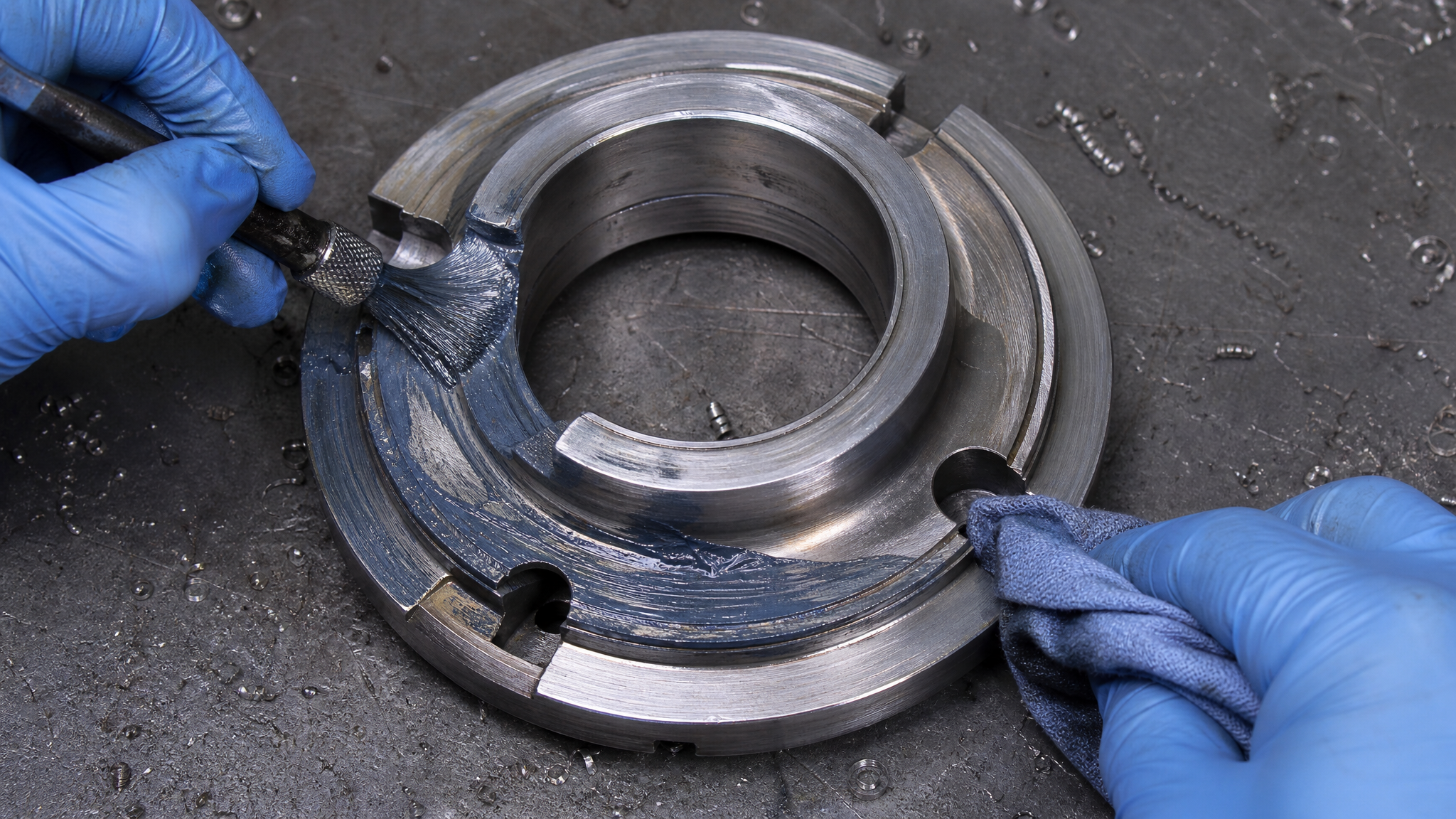

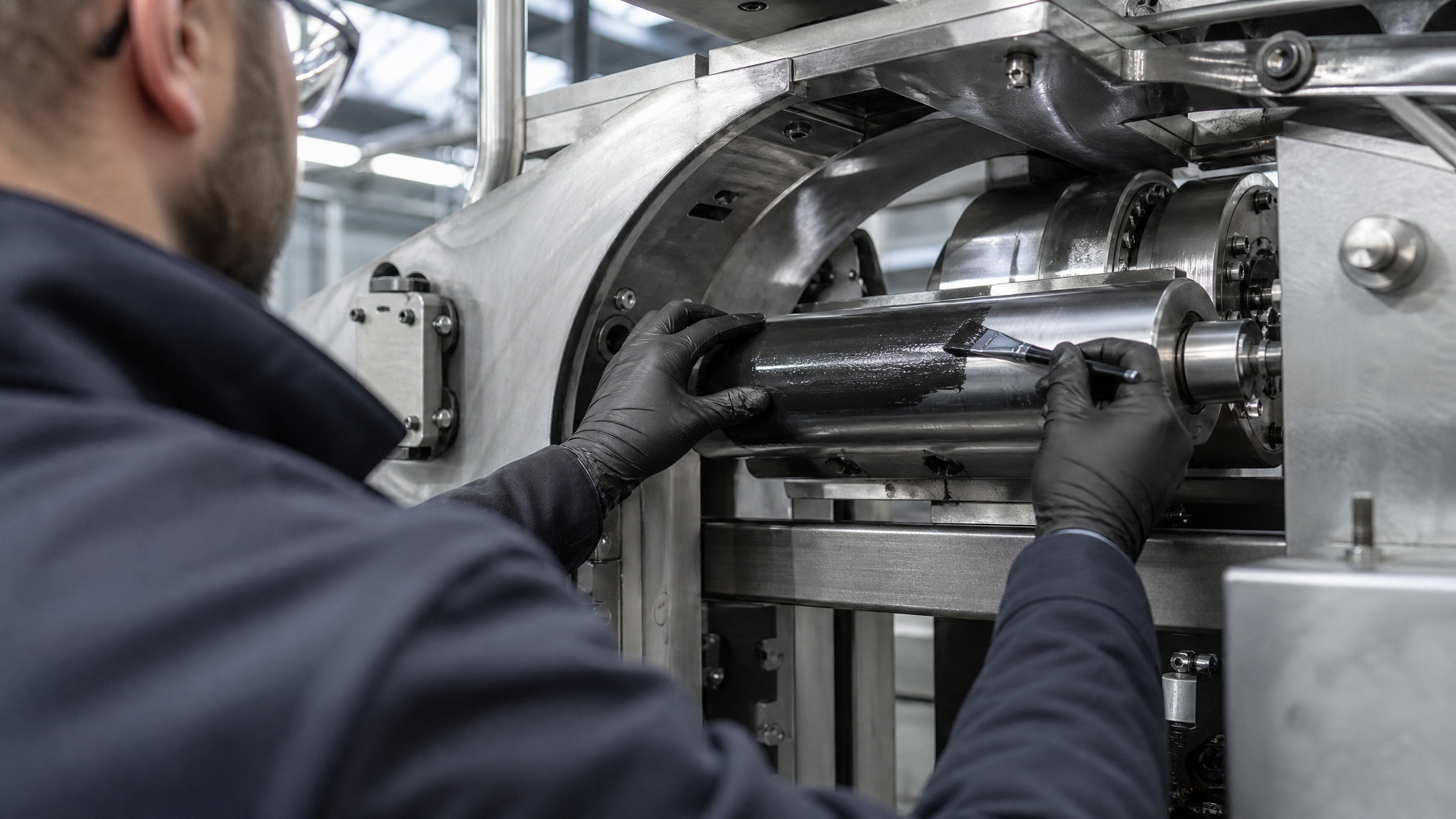

Нанесение покрытия
АТСП наносится тонкой пленкой с помощью кисти, валика или распыления. Толщина слоя обычно составляет 30–100 микрон после высыхания. Избыток материала не улучшает эффект, а может привести к отслаиванию или неравномерности покрытия.
Полимеризация
После нанесения покрытие требует времени на полимеризацию (обычно 24–72 часа в зависимости от состава). Деталь должна находиться при комнатной температуре без нагрева и без механической нагрузки. Преждевременная эксплуатация приводит к повреждению слоя.
Контроль адгезии
Для проверки качества прилипания покрытия к поверхности используют тест перекрестных надрезов: на высохшую пленку наносят два пересекающихся надреза под углом 90°, и покрытие не должно отслаиваться по краям. Это определяется визуально или по методике ISO 4624.
Выбор материала АТСП в зависимости от условий работы воротника
Эффективность антифрикционного твердосмазочного покрытия сильно зависит от правильного подбора его марки и типа твердого смазочного наполнителя.
Выбор должен быть основан на анализе пары трения и условий эксплуатации:
Материалы деталей в паре трения
Если воротник из стали скользит по полимерной направляющей или уплотнению, требуется одно покрытие; если контакт металл-металл, предпочтительнее другое. Эффективность АТСП существенно зависит от сочетания материалов пары трения. В исследованиях было показано, что для пар типа металл-полимер достигаются максимальные результаты по снижению трения и износа.
Нагрузки и скорости скольжения
Легкие узлы с низкой скоростью требуют менее агрессивных покрытий; высоконагруженные быстротекущие узлы нуждаются в покрытиях с высокой износостойкостью и лучшей адгезией.
Температурный диапазон
Для воротников, работающих в холодных цехах (низкие температуры при запуске оборудования), необходимо покрытие, сохраняющее пластичность при минусовых значениях. Для горячих узлов требуется стойкость при нагреве.
Специальные требования (пищевая промышленность, влажность)
Для оборудования в пищевой промышленности, где возможен контакт с пищевыми продуктами или используются санитарные среды, имеет смысл рассмотреть материалы с специальными допусками. Для восстановления воротников формирования пакета упаковочных машин, работающих в пищевом производстве и подвергающихся регулярной влажной уборке, можно применить термо- и химстойкое покрытие, которое обеспечивает не только низкое трение, но и защиту от вымывания и коррозии.
Важно учитывать, что в исследованиях была показана возможность комбинированного подхода: в одном из экспериментов комбинация твердосмазочного покрытия с пластичной смазкой дала наилучший результат - снижение коэффициента трения до 7,6 раза и износа до 15 раз. Это означает, что нанесение АТСП на деталь не исключает возможность дополнительной тонкой смазки узла при необходимости.
Когда АТСП предпочтительнее пластичных смазок
Решение о применении антифрикционного твердосмазочного покрытия вместо традиционной пластичной смазки принимается на основе анализа условий работы:
Режимы с недостатком масла. Если смазка постоянно вымывается или требуется экономия на пополнении смазочного материала, твердосмазочный слой обеспечивает долговечность узла без регулярного вмешательства.
Перегревные режимы. Локальный нагрев в зоне трения быстро разрушает пластичные смазки; твердосмазочное покрытие остается более стабильным.
Сухое трение и микроскольжение. В условиях фреттинга и циклического микроподвижения пластичные смазки часто неэффективны; твердосмазочная пленка лучше защищает от задиров.
Восстановление деталей. Для продления жизни уже изношенной детали без замены АТСП позволяет избежать переделки под новый размер благодаря тонкости пленки.
Однако следует помнить, что не все узлы требуют полного отказа от жидкой смазки. В некоторых случаях оптимальное решение - нанесение покрытия на критичные контактные поверхности с сохранением циркуляционной или капельной подачи смазочного материала для охлаждения и вымывания абразива.
Часто задаваемые вопросы
Можно ли использовать антифрикционное твердосмазочное покрытие для восстановления изношенного воротника без замены детали?
Да. Если воротник потерял геометрию из-за износа и задиров, но основной материал остался целым, антифрикционное покрытие восстанавливает работоспособность поверхности. Тонкая пленка (30–100 микрон) не требует переделки детали под новый размер. Эффективность восстановления зависит от правильной подготовки поверхности и выбора материала покрытия, соответствующего режиму трения в узле.
Как долго служит покрытие на воротнике в условиях интенсивной упаковки?
Срок службы антифрикционного твердосмазочного покрытия составляет тысячи часов работы оборудования и зависит от интенсивности трения, скорости скольжения, нагрузки и температуры в узле. В легких режимах покрытие может служить несколько лет. В интенсивных режимах его можно переносить один-два раза за сезон. Регулярный контроль поверхности воротника помогает определить момент переслоения.
Чем антифрикционное твердосмазочное покрытие отличается от обычной пластичной смазки?
Пластичная смазка остается текучей и требует постоянного пополнения в узле; АТСП после полимеризации становится твердой сухой пленкой. Результаты испытаний показали, что АТСП снижает коэффициент трения в 1,3–3,8 раза и износ в 4,4–9,4 раза, превосходя эффект обычных пластичных смазок. Пластичные смазки лучше подходят для узлов с циркуляционной смазкой; покрытия - для локальной защиты контактных поверхностей.
Какие материалы пар трения лучше всего совместимы с АТСП?
Наилучшие результаты достигаются на парах металл-полимер, где кажущееся противоречие (твердый металл скользит по мягкому полимеру) компенсируется стабильностью твердосмазочного слоя. Пары металл-металл и металл-эластомер также совместимы, но требуют более тщательного подбора типа покрытия в зависимости от нагрузок и скоростей.
Можно ли наносить антифрикционное покрытие на детали, находящиеся в сборке, или деталь нужно разбирать?
Рекомендуется разбирать узел и наносить покрытие на отдельную деталь. Это обеспечивает полную очистку поверхности, равномерное нанесение и правильную полимеризацию без помех от соседних деталей. Нанесение на собранный узел возможно, но требует защиты соседних элементов и вентиляции, чтобы испарения растворителя не повредили другие компоненты.
Заключение
Восстановление воротников формирования пакета с помощью антифрикционных твердосмазочных покрытий - эффективный способ продлить срок службы упаковочного оборудования без замены критичных деталей. Тонкая полимерная пленка со смесью твердых смазочных веществ снижает коэффициент трения и износ значительно больше, чем традиционные пластичные смазки, и обеспечивает защиту от коррозии в условиях влажности и санитарной обработки.
Успех применения АТСП зависит от двух ключевых факторов: правильная подготовка поверхности детали перед нанесением и выбор материала покрытия в соответствии с условиями работы узла - материалами пары трения, нагрузками, температурой и режимом скольжения. Прежде чем приступить к восстановлению, проанализируйте условия работы воротника, проконсультируйтесь с производителем или поставщиком антифрикционных материалов о подходящем типе покрытия и выполняйте нанесение в соответствии с технологическими требованиями. Это обеспечит стабильный результат и предсказуемый ресурс восстановленной детали.
