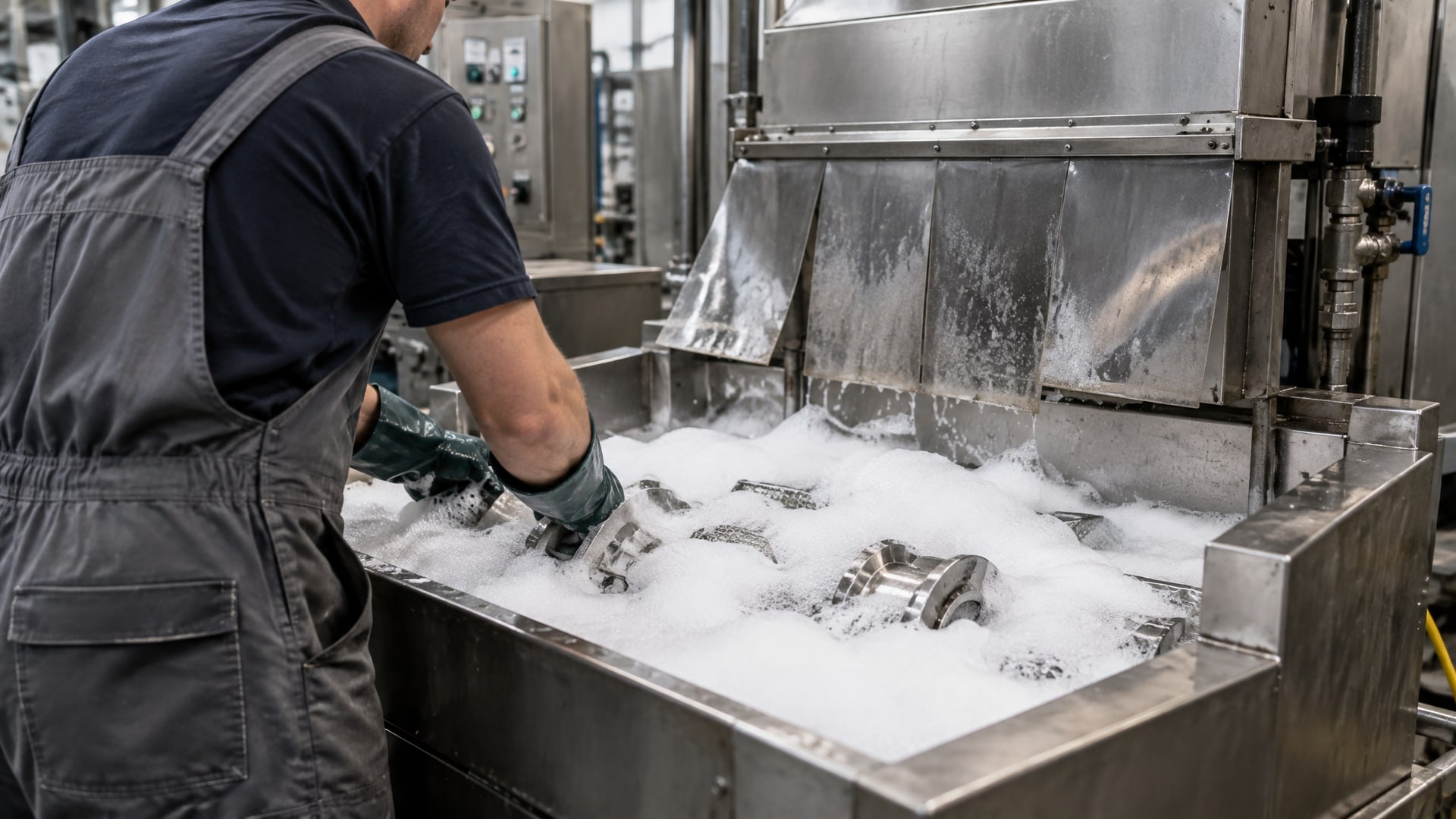

Пена в водосмешиваемой СОЖ при металлообработке - распространенная проблема, которая напрямую влияет на качество обработки, стойкость инструмента и производительность станка. Когда в циркуляционной системе образуется стойкая пена, она снижает охлаждающую способность жидкости, нарушает видимость зоны резания, провоцирует переливы и даже может привести к нестабильной подаче СОЖ к инструменту. Статья раскрывает истинные причины пенообразования, методы диагностики проблемы и конкретные шаги по устранению пены на уровне системы подачи, состава жидкости и параметров производства. Рекомендации основаны на стандартах ASTM E3265-21 и D3519, а также на практическом опыте специалистов по управлению охлаждающими жидкостями.
Информация будет полезна инженерам цехов, закупщикам и техническим специалистам, отвечающим за подбор и обслуживание СОЖ на производстве.
Физические причины пенообразования в циркуляционной системе
Когда пена в СОЖ возникает сразу после запуска станка или усиливается в процессе работы, первая область для проверки - сама система подачи и циркуляции.
По стандарту ASTM E3265-21, основной источник воздуха в жидкости - это подсос через негерметичные соединения, изношенные уплотнения и микротрещины трубопроводов. Особенно критичны случаи, когда насос всасывает воздух из-за кавитации (пониженное давление на входе) или когда уровень жидкости в баке опускается ниже рекомендуемого.

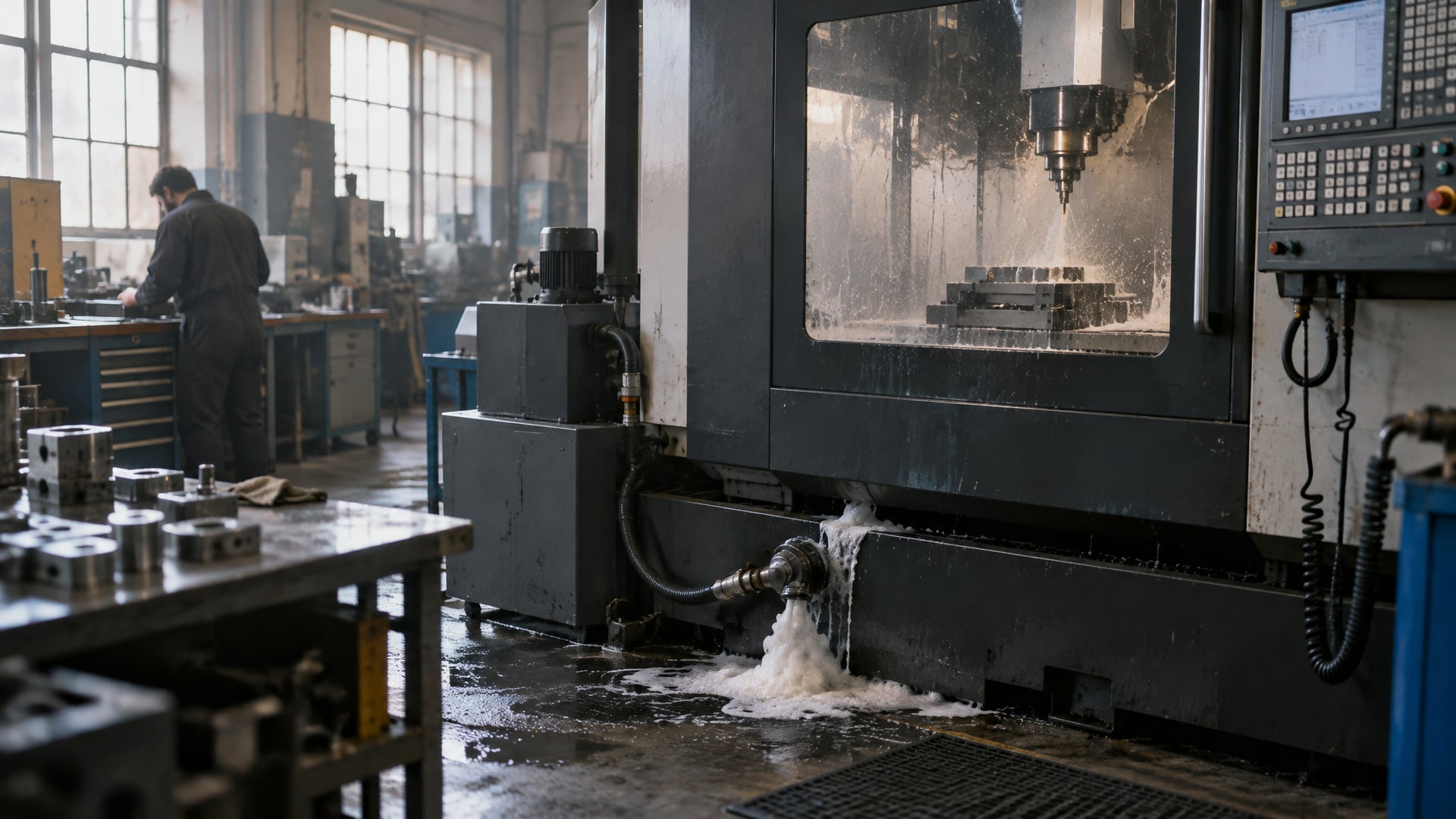

Турбулентность потока усиливает вовлечение воздуха в раствор. Высокое давление подачи, мощные форсунки, узкие направляющие каналы и особенно каскадный слив СОЖ обратно в бак (так называемый водопад) создают условия для интенсивного перемешивания воздуха с жидкостью. Центробежное воздействие вращающегося инструмента и детали также вовлекает воздух в зону контакта.
Проверка герметичности и подсоса воздуха
Начните с визуального осмотра системы:
Проверьте все соединения насоса, фильтра, коллектора и обратных линий на предмет подтеканий и влажности вокруг стыков.
Убедитесь, что уровень жидкости в баке находится на рекомендуемом уровне, не ниже минимальной отметки; низкий уровень создает подсос воздуха через люк или дефектный перекрытие.
Проверьте, не повреждены ли уплотнения вала насоса, патрубки входа и выхода; даже микроскопические трещины вводят воздух в систему.
При возможности измерьте давление на входе насоса; если оно отрицательное (вакуум), это указывает на кавитацию и подсос воздуха.
Убедитесь, что направление вращения насоса совпадает со стрелкой на корпусе; неправильное направление создает низкое давление на входе и кавитацию.
Оптимизация подачи и снижение турбулентности
Уменьшите избыточное давление подачи; высокое давление не всегда улучшает охлаждение, но часто усиливает вспенивание. Проверьте рекомендации производителя станка.
Переориентируйте или замените форсунки так, чтобы жидкость поступала более плавно, без прямого удара о зону резания; это снижает вовлечение воздуха.
Удлините возвратный трубопровод так, чтобы жидкость сливалась ниже уровня зеркала (не сверху в бак); каскадный слив провоцирует значительное аэрирование.
Увеличьте объем бака накопления или время покоя жидкости в системе; чем дольше жидкость отстаивается, тем больше времени на высвобождение и всплытие пузырьков воздуха.
Химические причины пенообразования: концентрация и состав
Химический состав водосмешиваемой эмульсии напрямую влияет на ее способность вспениваться.
Завышенная концентрация СОЖ - один из главных регулируемых факторов, который многие снабженцы, стремясь повысить смазывающую способность, допускают ошибочно. Избыток эмульсирующих компонентов и поверхностно-активных веществ увеличивает стабилизацию пузырьков воздуха, что делает пену более стойкой. При этом рабочие свойства жидкости часто не улучшаются, а затраты растут.
Рекомендуемая концентрация водосмешиваемой СОЖ обычно находится в диапазоне 3–10% (в зависимости от типа жидкости и условий). Контроль проводится с помощью рефрактометра, который показывает реальное содержание сухого вещества. Чтение шкалы рефрактометра требует предварительной калибровки и соблюдения температурного режима (как правило, 20°C). Если в системе накопилась пена, первый шаг - проверить концентрацию и при необходимости разбавить жидкость дополнительной водой.
Влияние жесткости воды на пенообразование
Жесткость воды (содержание кальция и магния) имеет парадоксальное влияние на стабильность пены. При очень мягкой воде (менее 50 мг/л CaCO₃) пена становится более стойкой, потому что отсутствуют ионы, которые помогали бы ее разрушению. Оптимальный рабочий диапазон -50–150 мг/л CaCO₃, в котором эмульсия ведет себя более стабильно и отделение воздуха происходит быстрее.
Если на предприятии используется вода из артезианской скважины или система обратного осмоса дает излишне мягкую воду, рекомендуется либо подобрать формуляцию СОЖ, разработанную специально для мягкой воды, либо добавить в систему солесодержащий стабилизатор. Некоторые производители СОЖ предлагают отдельные линейки именно для таких условий, с усиленными деаэраторами.
Загрязнение системы и совместимость со сторонними веществами
Один из часто упускаемых факторов - загрязнение системы остатками чистящих и очищающих средств.
Моющие и дезинфицирующие растворы, используемые для санитарной обработки участков линии, содержат поверхностно-активные вещества, которые могут оставаться в трубопроводах и баке СОЖ. Когда эти остатки попадают в свежую эмульсию, они часто усиливают пенообразование или даже нейтрализуют работу встроенных деаэраторов.

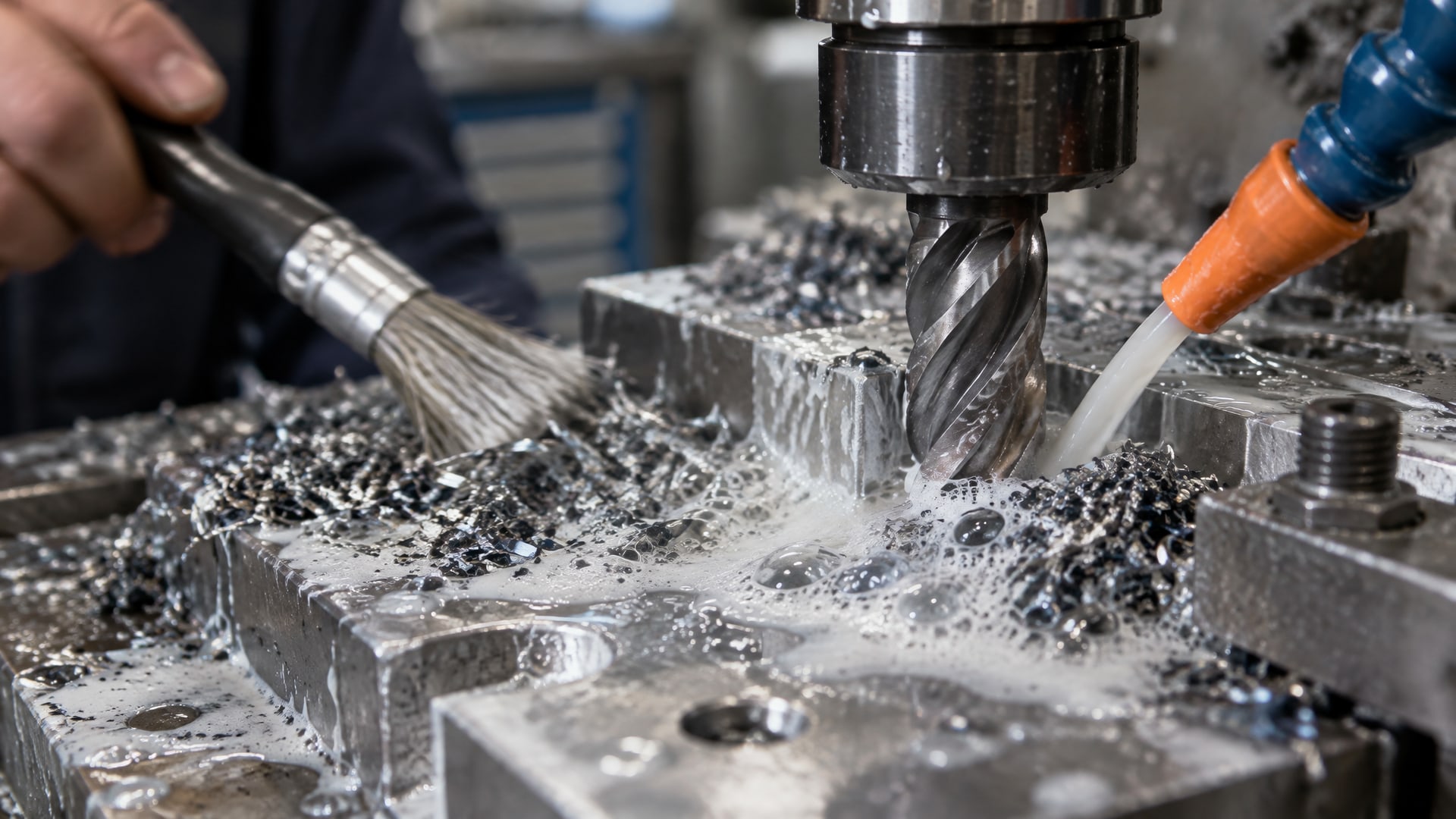

Сторонние масла (остатки гидравлического масла, машинного масла, смазочных веществ) также провоцируют стойкую пену. Металлическая стружка и загрязнения окисляют жидкость, меняют ее pH и снижают эффективность пеногасящих добавок. Длительная эксплуатация без регулярной фильтрации и очистки системы приводит к накоплению микрочастиц, которые разрушают структуру эмульсии.
Диагностика загрязнения
Проверьте цвет жидкости; потемнение и помутнение указывают на окисление и загрязнение.
Осмотрите фильтр-сетку и картридж; избыточное загрязнение стружкой и шламом ускоряет вспенивание и требует частой замены.
Измерьте pH жидкости с помощью pH-метра; резкое повышение pH часто сопровождается неконтролируемым пенообразованием.
Спросите производство, не проводилась ли недавно санитарная очистка линии; остатки очистителей могут быть причиной спонтанного вспенивания после смены партии СОЖ.
Проверьте совместимость всех используемых средств с основной СОЖ; некоторые комбинации дают стойкую пену даже при правильной подготовке системы.

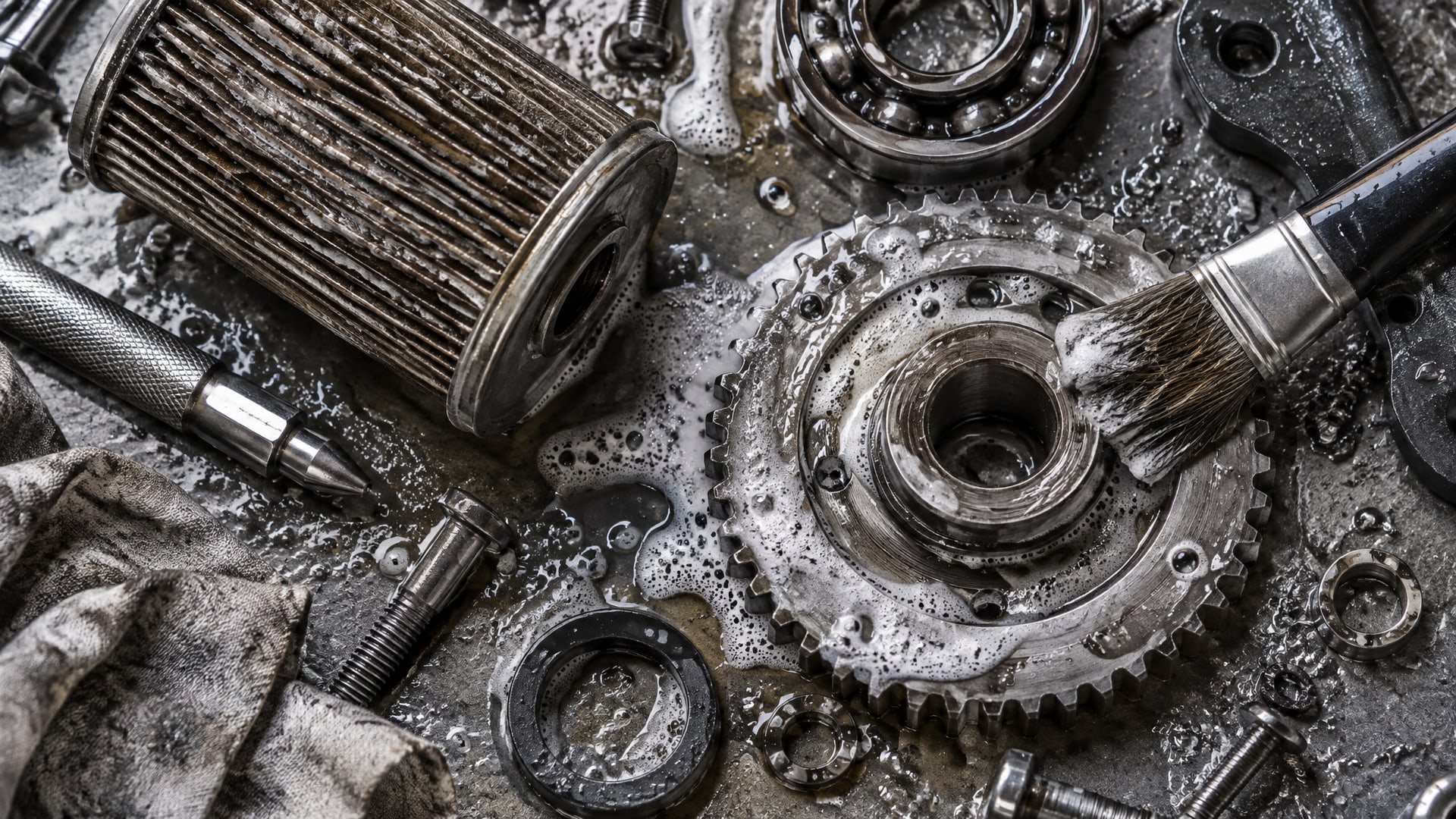

Потеря деаэраторов и старение эмульсии
Водосмешиваемые СОЖ содержат специальные добавки - деаэраторы и пеногасители, которые способствуют быстрому разрушению пузырьков воздуха и высвобождению газов.
Эти добавки не вечны: при длительной эксплуатации, интенсивной фильтрации, особенно при использовании картриджных фильтров с высокой степенью очистки, часть деаэраторов вымывается или адсорбируется на фильтрующем материале.
Кроме того, водосмешиваемая эмульсия со временем окисляется и стареет, особенно если система циркулирует на открытом воздухе или подвергается перепадам температуры. Окисление разрушает часть поверхностно-активных веществ, что нарушает баланс эмульсии и часто провоцирует возврат пены даже при условии герметичной системы.
Рекомендуется проверять состояние СОЖ один раз в 1–2 месяца (в зависимости от интенсивности использования). Если пена появилась на фоне длительного использования одной партии жидкости без замены, это указывает на старение эмульсии. В таком случае полная смена жидкости часто эффективнее, чем попытки добавить антипену.
Практические шаги по устранению пены: комплексный подход
Проблема пены решается не одним действием, а последовательным исключением причин.
Эксперты рекомендуют разделять физические и химические факторы, чтобы не потеряться в множестве переменных.
Алгоритм диагностики и исправления
Шаг 1. Проверка системы подачи (5–10 минут)
Остановите станок и визуально осмотрите трубопроводы, соединения, насос и бак на предмет протечек.
Проверьте уровень жидкости в баке; долейте при необходимости до минимальной рекомендуемой отметки.
Включите насос на холостом ходу (без подачи на инструмент) и прослушайте; кавитация издает характерный звук "щелканья". Если слышны щелчки, это кавитация - обычно следствие подсоса воздуха.
Убедитесь в правильности направления вращения насоса.

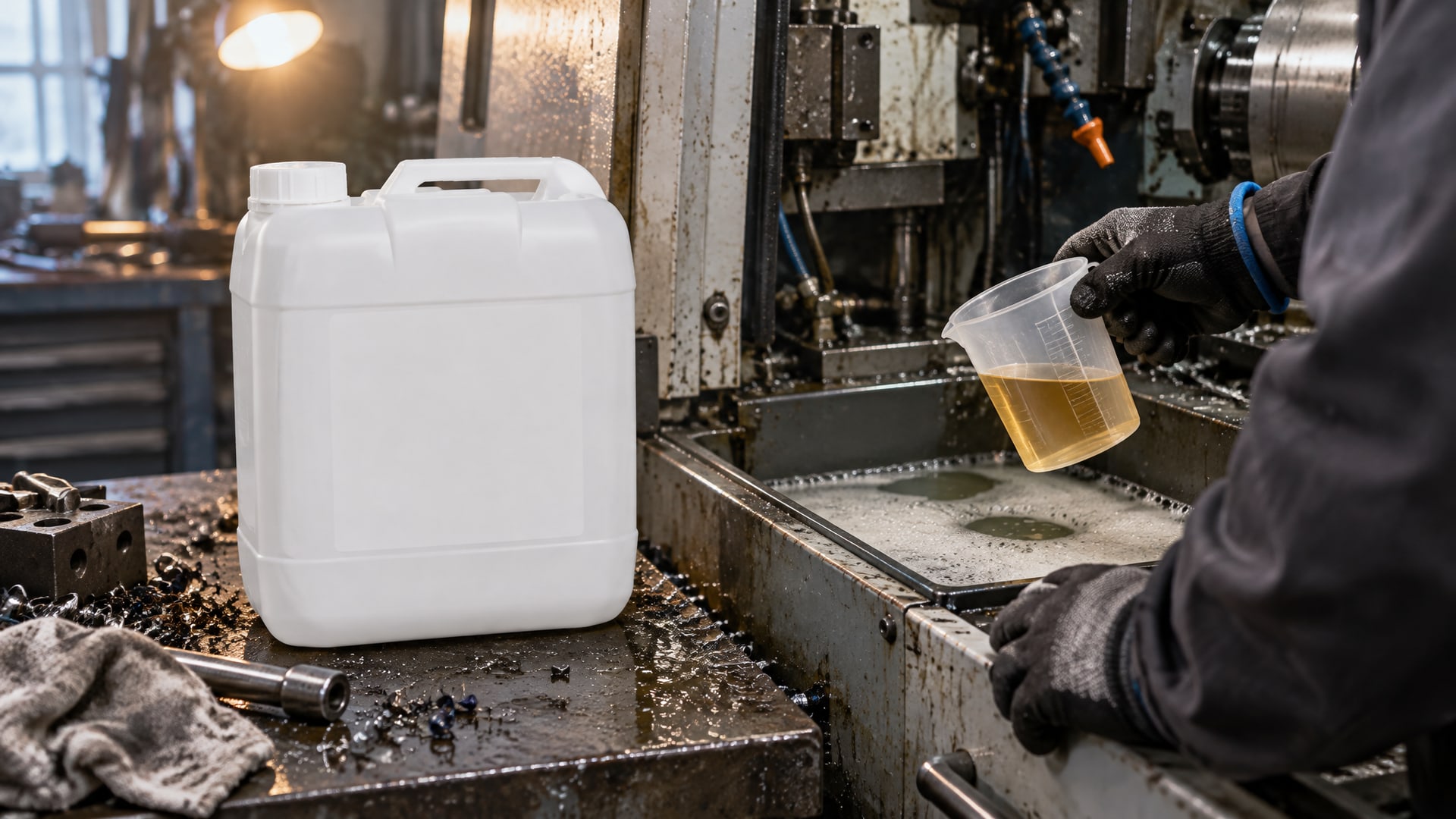

Шаг 2. Проверка концентрации СОЖ (10–15 минут)
Возьмите пробу жидкости из рабочей системы (не из поверхностного слоя пены).
Откалибруйте рефрактометр по дистиллированной воде или калибровочной жидкости.
Измерьте показатель преломления и переведите в процент концентрации по шкале рефрактометра или таблице, приложенной к СОЖ.
Если концентрация выше рекомендуемого диапазона (например, вместо 5% показывает 7%), разбавьте систему дополнительной водой на 10–15% от объема бака и повторите измерение.
Шаг 3. Проверка жесткости воды (15–20 минут)
Если возможно, получите анализ воды у поставщика или лаборатории. Общая жесткость должна быть не менее 50 мг/л CaCO₃.
При мягкой воде (менее 50 мг/л) убедитесь, что выбранная СОЖ рассчитана именно на такие условия; если нет, потребуется смена жидкости.
Обсудите с производителем СОЖ возможность использования концентрата, адаптированного к вашей воде, либо добавления стабилизирующей присадки.
Шаг 4. Проверка загрязнения и совместимости (20–30 минут)
Опустошите фильтр-сетку и картридж; замените, если сильно загрязнены.
Проверьте pH жидкости pH-метром; нормальный диапазон для водосмешиваемых СОЖ -7–9. Если pH выше 9, это может указывать на остатки щелочных очистителей.
Если недавно проводилась санитарная очистка, промойте систему дополнительной порцией СОЖ (работающей без инструмента, только циркуляция) в течение 30–60 минут, затем слейте и залейте свежую.
Убедитесь, что все используемые очищающие средства и смазки совместимы с основной СОЖ (проверьте в документации производителя).
Шаг 5. Оптимизация гидравлики подачи
Снизьте давление подачи на 10–15% и понаблюдайте, изменилась ли интенсивность пены. Если пена уменьшилась, это подтверждает, что избыточное давление вовлекает воздух.
Переориентируйте форсунки так, чтобы жидкость поступала более плавно.
Убедитесь, что возвратный слив происходит ниже уровня жидкости в баке.
Дайте системе время на отстаивание перед новой обработкой (5–10 минут циркуляции без инструмента).
Шаг 6. Если проблема не решена - замена жидкости
Если все вышеперечисленные шаги не дали результата, проблема может быть в самой формуляции СОЖ или в комплексном дефекте системы. Рекомендуется полностью слить старую жидкость, промыть систему чистой водой или промывочной жидкостью, и залить новую партию СОЖ, подобранную с учетом характеристик вашей воды и режимов обработки. При выборе обратите внимание на СОЖ с усиленными деаэраторами, разработанные именно для вашего типа воды. Концентрат водосмешиваемой СОЖ EFELE CF-627, например, разработан с учетом хороших антипенных свойств и совместим с различными условиями воды, что помогает стабилизировать эмульсию и снизить риск вспенивания на этапе приготовления рабочего раствора.
Часто задаваемые вопросы
Пена в СОЖ появилась внезапно, хотя ничего не менялось. Что это значит?
Внезапное появление пены часто указывает на одно из трех: подсос воздуха (изношены уплотнения, трещина в трубопроводе), изменение характеристик воды (поменялась партия, смена источника воды, изменился сезон) или загрязнение системы (остатки очистителей, стружка, окисление). Начните с визуального осмотра и проверки уровня жидкости в баке.
Правда ли, что синтетические СОЖ не пенятся, а эмульсии пенятся всегда?
Нет. Даже синтетические жидкости пенятся при загрязнении остатками масел, при подсосе воздуха или при неправильной жесткости воды. И наоборот, хорошо сбалансированная эмульсия с адекватными деаэраторами пенится минимально даже в мягкой воде. Тип жидкости (эмульсия или синтетика) - не главный фактор; главное - система подачи, состав воды и состояние эмульсии.
Можно ли просто добавить антипену и забыть о проблеме?
Частично. Если добавить промышленный пеногаситель, пена временно исчезнет. Но если причина не устранена (подсос воздуха, завышенная концентрация, мягкая вода, загрязнение), пена обычно возвращается через несколько часов или дней работы. Антипена - не решение, а отсрочка. Сначала найдите первопричину.
На какую жесткость воды нужно ориентироваться при выборе СОЖ?
Оптимальный диапазон -50–150 мг/л CaCO₃. Если вода мягче (менее 50 мг/л), ищите формуляции, специально разработанные для мягкой воды, или согласуйте возможность добавления солесодержащего стабилизатора. Если жесче (выше 150 мг/л), это редко провоцирует пену, но может вызвать осадок в системе.
Как часто нужно менять СОЖ, чтобы избежать пены из-за старения?
При интенсивном использовании (три смены в сутки) рекомендуется полная смена жидкости один раз в 3–6 месяцев. При среднем использовании - один раз в 6–12 месяцев. Мониторьте цвет, запах и pH; потемнение и резкое повышение pH - сигнал к замене. Старая жидкость теряет деаэраторы, вспенивается и хуже охлаждает.
Заключение
Пена в водосмешиваемой СОЖ при обработке металла - это сигнал, что система находится в дисбалансе. Ее причины распределены между тремя категориями: физическая гидравлика подачи (подсос воздуха, турбулентность), химический состав жидкости (концентрация, совместимость со скважиной) и качество воды (жесткость, pH, загрязнения). Начните с базовой диагностики: проверьте герметичность системы, уровень в баке, концентрацию по рефрактометру и жесткость воды. Девяносто процентов проблем решаются этими пятью действиями. Если пена остается, переходите к замене партии СОЖ или к переопределению параметров подачи (давление, форсунки, конструкция слива). Используйте водосмешиваемые концентраты, разработанные с усиленными деаэраторами и адаптированные к условиям вашего производства.
Следующий шаг: составьте карточку контроля состояния СОЖ с еженедельным измерением концентрации, раз в месяц - анализом pH и жесткости, и раз в три месяца - полной визуальной проверкой гидравлической части системы подачи. Такой мониторинг предотвратит большинство проблем с пеной и обеспечит стабильную, предсказуемую работу охлаждающей системы.
