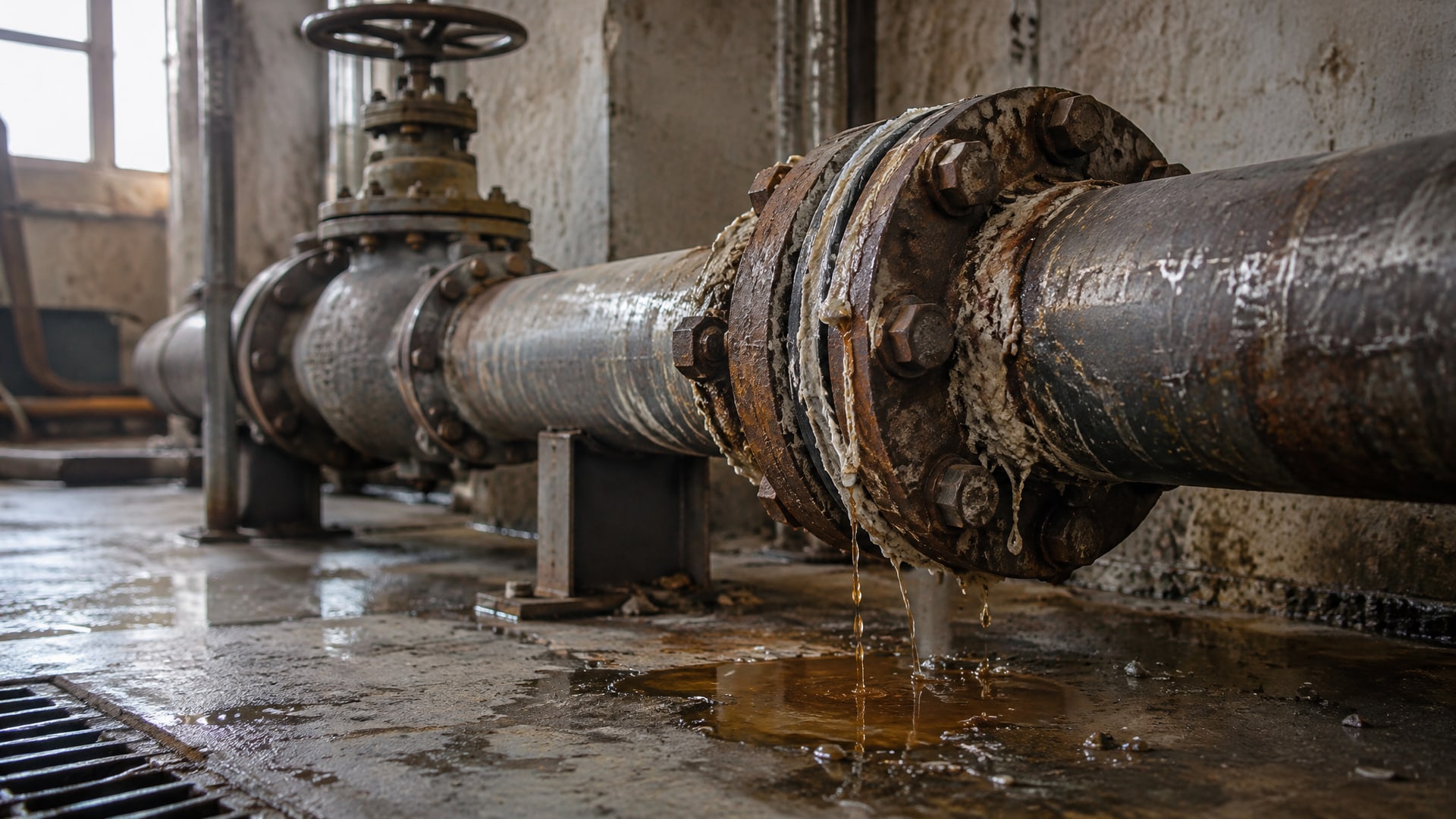

Герметичность трубопроводов, транспортирующих агрессивные жидкости, определяет не только безопасность оборудования, но и предотвращает аварийные выбросы, загрязнение окружающей среды и потери дорогостоящих веществ. Проблема усложняется тем, что одна смазка или герметик редко подходит для всех химических сред одновременно: даже если материал объявлен «кислотостойким» или «химически устойчивым», его фактическая стойкость зависит от конкретной жидкости, ее концентрации, рабочей температуры и времени контакта.
Эта статья помогает инженерам, закупщикам и техническим специалистам правильно подобрать герметик или уплотнение для трубопровода, работающего с топливом, маслом, растворителями или другими химически активными средами. Мы разберем, по каким критериям выбирать материалы, какие стандарты использовать для квалификации, и как избежать распространенных ошибок при проектировании и монтаже соединений.
Почему стандартные герметики не всегда работают в агрессивных средах
Типичная ошибка закупщика - выбрать герметик по одному критерию: «есть в каталоге», «отзывы хорошие», «подешевле».
Между тем герметичность соединения зависит от четырех параметров одновременно: химическая совместимость материала, рабочая температура, давление в системе и конструкция самого соединения.
Герметик, который прекрасно держит горячую воду при 110 °C, может разбухнуть от контакта с кислотой или растворителем при той же температуре, потому что молекулярная структура полимера меняется под воздействием разных веществ. Разбухание уплотнения приводит к фреттингу (абразивное истирание), вымыванию герметика и, в конечном итоге, к течи.
Для жидкостей, которые меняют свои свойства при нагреве - например, моторного масла или дизельного топлива, - нужна уверенность, что испытания проводились при максимальной рабочей температуре, а не при комнатной. Данные техлистов показывают: даже устойчивый к минеральному маслу материал может потерять 15-20% прочности при переходе с 22 °C на 80 °C.
Подбор эластомеров для химически активных сред

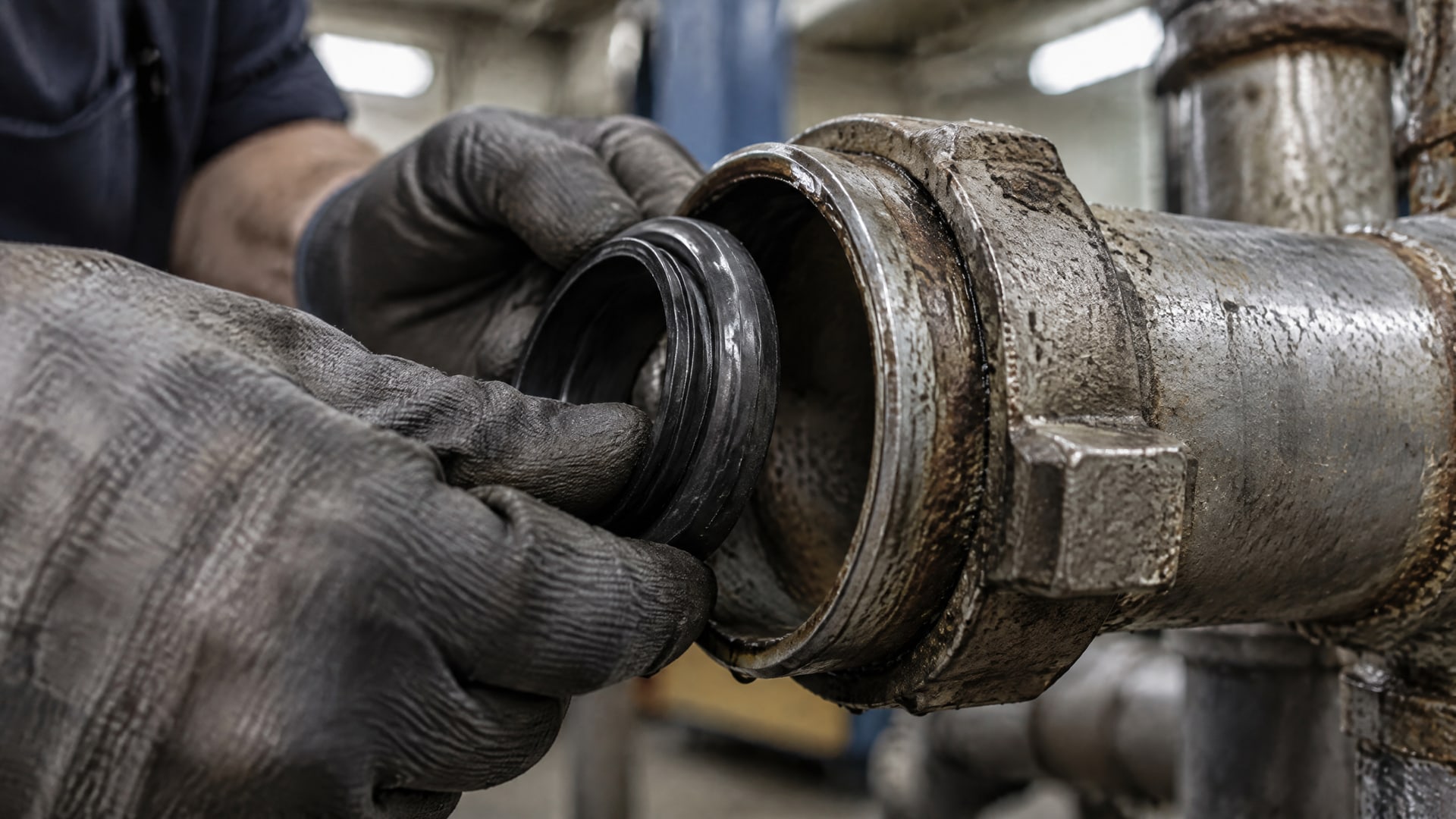

Когда речь идет о трубопроводах в нефтегазовой промышленности, химических производствах или на автомобильных станциях техническими обслуживания, эластомерные уплотнения подбирают не по названию материала, а по стандартам квалификации.
Главные из них:
ISO 23936-2:2011 - регламентирует требования к неметаллическим уплотнительным материалам в контакте со средами нефтяной, нефтехимической и газовой промышленности, включая сероводородные атмосферы и высокие давления.
NORSOK M-710 - норвежский стандарт для морских нефтегазовых платформ; задает параметры долговечности эластомеров в экстремальных условиях: низкие и высокие температуры, морская соль, углеводороды.
API 6A - американский стандарт для оборудования нефтегазовых скважин; в том числе описывает испытания уплотнений на совместимость с пластовыми жидкостями.
Эти стандарты требуют не просто декларации о химстойкости, а данные испытаний: объема набухания эластомера после выдержки в среде, сохранности прочности на разрыв, твердости по Шору и других механических свойств. Результаты должны оставаться в установленных пределах - например, набухание не более 15-25 % в зависимости от материала и среды.
На практике для топлив и масел в системах с давлением 210-280 МПа часто применяют фторопластовые уплотнения (PTFE) или специальные нитрильные каучуки (NBR) с добавками, усиливающими стойкость к углеводородам. Для кислот и щелочей, если это возможно, переходят на фторэластомеры (FKM) или пермабонд, хотя они дороже обычного каучука.
Герметизация резьбовых соединений в трубопроводах
Резьбовые соединения - самое уязвимое место трубопровода с агрессивной жидкостью.
При вибрации, температурных колебаниях и колебаниях давления резьба ослабляется, и жидкость начинает просачиваться. Кроме того, в резьбовые зазоры попадают воздух и влага, что ускоряет коррозию и окисление.
Для герметизации резьбовых соединений применяют два подхода: традиционный - фум-лента (PTFE) с герметиком на основе маслоустойчивого клея, и современный - прямое применение анаэробного герметика без фум-ленты.
При использовании фум-ленты нужно учитывать ее химическую стойкость. Сама PTFE совместима с почти любой жидкостью, но клеящий слой ленты может реагировать с агрессивными растворителями. Поэтому поверх ленты наносят герметик, который подобран именно на вашу среду.
Анаэробные герметики (полимеризуются без кислорода, заполняя микроскопические зазоры) показывают в испытаниях хорошие результаты. Согласно техническим листам, анаэробный герметик обычной формулировки сохраняет 100% начальной прочности после 500 и 1000 часов выдержки в моторном масле, бензине и тормозной жидкости при температуре 22 °C. Для более жестких сред, например ацетона, сохранность снижается до 80% при той же выдержке. При температуре выше 50 °C результаты нужно проверить по новой таблице совместимости.
Важный момент: анаэробный герметик нельзя использовать, если производитель прямо указал несовместимость с конкретной жидкостью. Некоторые формулировки несовместимы с хлорированными растворителями или с определенными типами кислот, несмотря на общую репутацию «универсального» герметика.

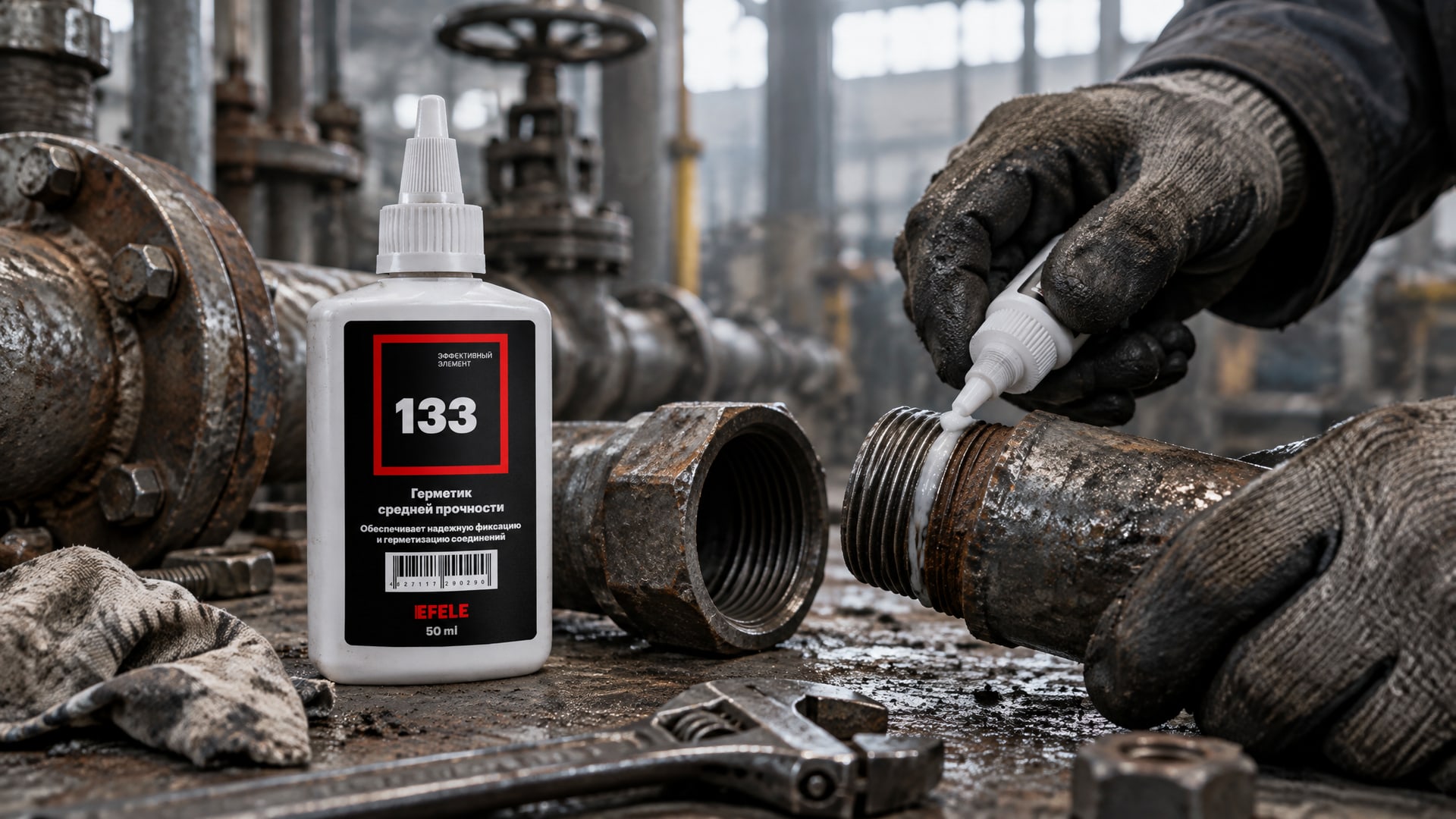

Для герметизации трубных резьбовых соединений, работающих с агрессивными жидкостями, рекомендуется использовать анаэробный герметик типа EFELE 133, который обеспечивает надежное уплотнение и выдерживает контакт с маслами, топливом и некоторыми растворителями в режиме 22-50 °C. Перед применением нужно сверить техлист герметика с точными параметрами вашей рабочей жидкости.

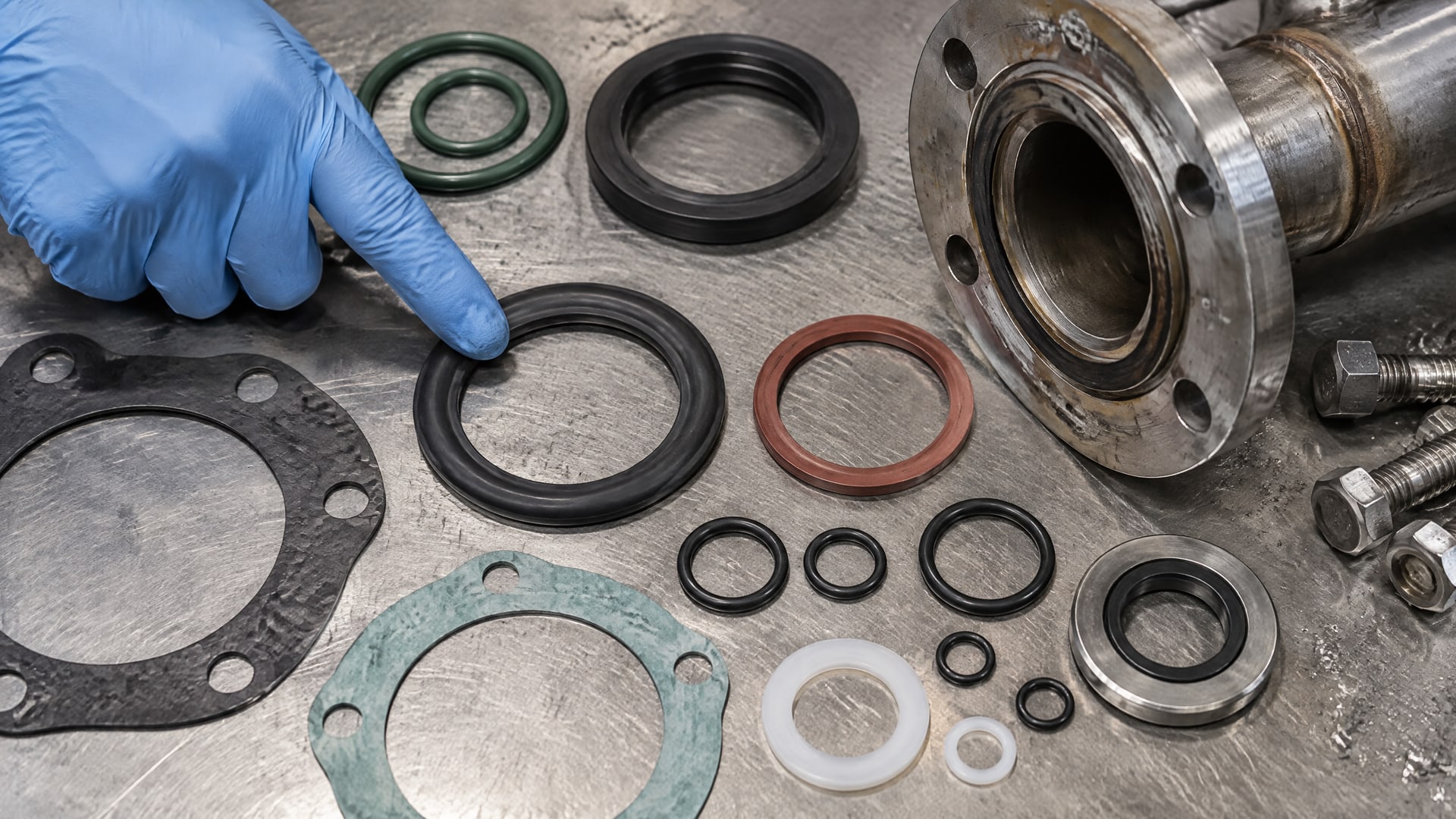

Стандарты для резиновых уплотнений в зависимости от назначения
Если трубопровод работает с водой, газом или горячей водой, то выбор уплотнения идет по отраслевым стандартам, а не по общему правилу.
| Назначение | Стандарт | Диапазон температур | Примеры материала |
|---|---|---|---|
| Газовые трубопроводы | GSO ISO 6447:2015 | До 50 °C | Бутадиен-нитрильный каучук (NBR) |
| Водоснабжение и канализация | ISO 4633:2015 | До 70 °C (неоднородно по регионам) | NBR, EPDM |
| Горячая вода | ISO 9631:2018 | До 110 °C | Специальные EPDM, фторопласт |
| Нефтегаз и химия | ISO 23936-2:2011 | До 150+ °C | FKM, PTFE, специальные NBR |
Например, GSO ISO 6447:2015 требует от резинового уплотнения для газовых труб сохранение эластичности, герметичности и сопротивления разрыву при давлении до 2 МПа и температурах до 50 °C. Если вы применяете такое уплотнение в системе, где давление вырастет до 10 МПа или температура до 80 °C, гарантии производителя стандартом не предусмотрены.
ISO 9631:2018 более строгий: он предусматривает испытания уплотнений для горячей воды в течение 1000 часов при 110 °C, проверку на влагопоглощение и оценку остаточной деформации. Материал должен восстанавливаться после сжатия, иначе герметичность в соединении нарушится.
ISO 4633:2015 / SS 270:2015 ориентирован на водопроводные и канализационные системы; здесь давления ниже (до 1 МПа), температуры умеренные, но требуется устойчивость к микробиологической коррозии и к дезинфицирующим растворам. Материалы часто те же (NBR, EPDM), но с добавками, препятствующими биообрастанию.
Вывод: перед закупкой уплотнения найдите спецификацию трубопровода или фитинга - там указан рекомендуемый материал уплотнения и применимый стандарт. Замена на «более прочный» или «более химстойкий» материал без пересчета посадочных размеров и давлений может привести к недостаточной герметичности или к выдавливанию уплотнения под давлением.
Ремонт трубопроводов композитными системами

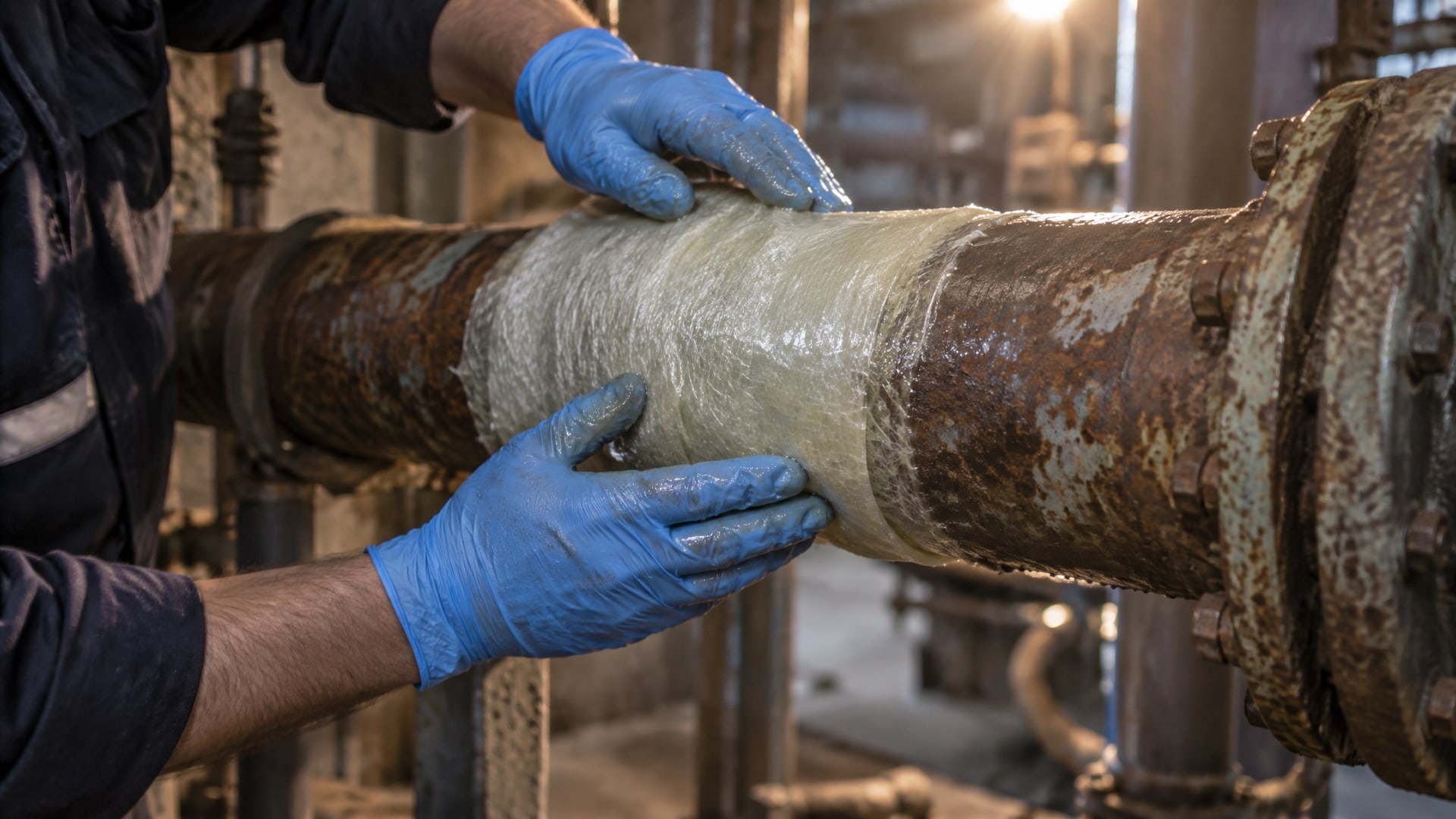

Когда трубопровод поврежден (трещина, коррозионный очаг, небольшой прокол), часто применяют композитные наружные ремонтные системы - стеклоткань, пропитанная эпоксидной смолой.
Это быстрее, чем замена трубы целиком, и рациональнее, чем установка манжеты.
Однако нельзя просто «обмотать и склеить». ISO 24817:2015 регламентирует требования к проектированию, установке, испытаниям и инспекции композитных ремонтных систем для трубопроводов в нефтяной, нефтехимической и газовой промышленности. Стандарт требует:
Оценки повреждения и расчета остаточной прочности трубы.
Выбора композитной системы, совместимой с рабочей жидкостью (не все смолы устойчивы к углеводородам и сероводороду).
Подготовки поверхности - очистки от коррозии, шероховатости для адгезии.
Расчета толщины обмотки на основе давления и диаметра трубы.
Испытания отремонтированного участка перед вводом в эксплуатацию.
При ремонте трубопровода с агрессивной жидкостью (например, с соляной кислотой или сероводородсодержащим газом) нельзя использовать обычную эпоксидную смолу - нужна модификация, обеспечивающая долговечность в контакте со средой. ISO 24817 предусматривает данные испытаний на совместимость смолы с целевой жидкостью минимум в течение 30 суток при температуре эксплуатации.
Правила выбора герметика: чек-лист для закупщика
Прежде чем положить герметик в заказ, проверьте следующие пункты:
Рабочая жидкость. Найдите точное название: бензин это или дизель? Минеральное масло или синтетическое? Молочная кислота или серная? Соляная кислота в чистом виде или ее 50%-раствор? Без точного названия техлист не даст точный ответ.
Температурный диапазон. Герметик должен работать не при «комнатной температуре», а при минимальной и максимальной температуре вашей системы. Если система работает с маслом, прогреваемым до 70 °C, проверьте данные испытаний при 70 °C, а не при 22 °C.
Давление. Герметик для газовой трубы на 2 МПа может не держать давление 20 МПа. Если давление выше 10 МПа, требуется специальная квалификация материала и конструкции соединения.
Стандарты и сертификаты. Если трубопровод используется в нефтегазе - ищите ISO 23936-2 или NORSOK M-710. Если в водопроводной сети - ISO 4633. Если ремонт - ISO 24817. Кустарная «проверка в гараже» не считается.
Техлист производителя герметика. В нем должна быть таблица совместимости именно с вашей жидкостью, результаты испытаний при вашей температуре и давлении. Маркетинговое заявление типа «совместим с 95% промышленных жидкостей» не заменяет таблицу.
Сроки годности и условия хранения. Герметик - это вязко-текучее вещество с ограниченным сроком жизни. Старый герметик может потерять адгезию и начать кристаллизоваться.
Взаимодействие с другими материалами. Если труба из стали, а герметик предназначен для медных сплавов, возможна гальваническая коррозия на границе раздела. Проверьте совместимость с материалом трубы и уплотнения.
Часто задаваемые вопросы
Если герметик заявлен как кислотостойкий, может ли я использовать его для любой агрессивной жидкости?
Нет. Кислотостойкость - это не универсальный параметр. Герметик может быть устойчив к соляной кислоте при 22 °C, но разрушаться от уксусной кислоты или от азотной кислоты при 50 °C. Обязательно проверьте таблицу совместимости в техлисте конкретно для вашей жидкости и температуры.
Можно ли использовать анаэробный герметик вместо резинового уплотнения в фитинге?
Нет. Анаэробный герметик заполняет микроскопические щели и усиливает адгезию резьбы, но он не заменяет конусное резиновое уплотнение (О-кольцо, X-кольцо), которое держит первичный контакт. Герметик - вспомогательный материал, работающий в паре с правильно подобранным резиновым уплотнением.
Какая максимальная температура у герметиков для агрессивных сред?
Это зависит от типа: анаэробные герметики обычной формулировки работают до 150 °C. Однако при этой температуре совместимость с агрессивными жидкостями нужно проверять дополнительно - большинство испытаний в техлистах проводятся при 22 °C или максимум при 80 °C. Если вам нужна работа выше 100 °C, требуется специальная квалификация.
Существует ли универсальный стандарт на герметики для агрессивных жидкостей?
Нет единого универсального стандарта. Выбор идет по отраслям: ISO 23936-2 для нефтегаза, ISO 4633 для водопровода, ISO 24817 для ремонта. Каждый стандарт задает свои требования к материалам, испытаниям и долговечности. Это усложняет подбор, но гарантирует, что герметик действительно пригоден для вашего применения.
Если герметик протек через месяц работы, это брак герметика или ошибка монтажа?
Чаще всего - сочетание обоих. Герметик может быть некачественным или неправильно подобран (несовместим с жидкостью). Но также распространены ошибки: недостаточное разворачивание резьбы перед нанесением, нанесение герметика на влажную или жирную поверхность, неправильный затвор. Перед подачей рекламации проверьте техлист и инструкцию по монтажу.
Заключение
Герметизация трубопроводов с агрессивными жидкостями - это не выбор первого попавшегося герметика, а системный подход. Нужна четырехточечная проверка: совместимость материала с жидкостью, соответствие рабочей температуре, соответствие давлению и применимому стандарту (ISO 23936-2, ISO 4633, ISO 9631 и т.д.). Каждый параметр одинаково важен: герметик может быть отличным по химстойкости, но неправильным по температурному диапазону, и наоборот.
Конкретный следующий шаг: определите тип своей рабочей жидкости (с точностью до названия), максимальную рабочую температуру и давление, найдите применимый стандарт (выше указаны стандарты для разных ситуаций), затем запросите у производителя герметика таблицу совместимости именно для вашей среды при вашей температуре. Если таблицы нет или данные при нужной температуре отсутствуют, выбирайте другой герметик или проводите пилотные испытания перед полномасштабным применением.
