Антифрикционное покрытие толщиной даже в несколько микрометров может повлиять на точную посадку. Поэтому слой нужно учитывать при расчете размера детали, особенно если допуск жесткий: добавление 10 мкм, или 0,010 мм, уже способно создать конфликт с посадочными размерами. Практический подход - заранее определить покрываемые поверхности и задать минимально достаточную толщину.
Статья будет полезна инженерам, технологам и снабженцам, которые выбирают твердосмазочное покрытие и согласуют его нанесение. Разберем рабочие диапазоны толщины, влияние слоя на допуски, особенности нанесения и контроля. Отдельно рассмотрим, что указать в чертеже, чтобы покрытие не помешало сборке.
Какую толщину антифрикционного покрытия выбирать
Рабочая толщина зависит от системы покрытия, геометрии детали и задачи узла.
Для антифрикционных слоев приводится диапазон 5-20 мкм, для твердосмазочных систем - 15-25 мкм. Эти значения описывают разные материалы и конструкции слоя, поэтому их нельзя трактовать как универсальную норму для любой детали.
Система может включать верхний рабочий и нижний адгезивный слои. В одном из типовых вариантов общая толщина составляет 15-25 мкм, а на рабочий слой приходится 8-25 мкм. Для тонких полимерных систем указывают 3-5 мкм, а для композиционных покрытий с высоким содержанием твердого наполнителя - 20-50 мкм. Подбирать толщину только по одному числу без учета типа покрытия и посадки нельзя.
Толщина зависит от функции поверхности
Если приоритет - минимально изменить геометрию, для поверхностей с контролируемым скольжением приводится диапазон 1-5 мкм. Для ряда типовых поверхностей слой 15-25 мкм может перекрывать микронеровности с Ra 0,4-1,6 мкм. Это не означает, что такой слой подходит для любой посадки: результат нужно соотносить с требованиями чертежа и функцией узла.
Избыточная толщина не гарантирует лучшую защиту. Для антифрикционных покрытий отмечают риск нарушения посадки и растрескивания при толщине свыше 40 мкм. Поэтому ориентироваться следует не на максимальный слой, а на минимально достаточный для конкретной задачи.
При выборе стоит зафиксировать:
какие поверхности участвуют в посадке или контролируемом скольжении;
какая толщина нужна рабочей зоне;
допускает ли размерный запас нанесение покрытия;
нужно ли оставить отдельные участки без покрытия.
Такой разбор помогает согласовать твердосмазочное покрытие и допуски до передачи детали в нанесение, а не после обнаружения проблемы при сборке.

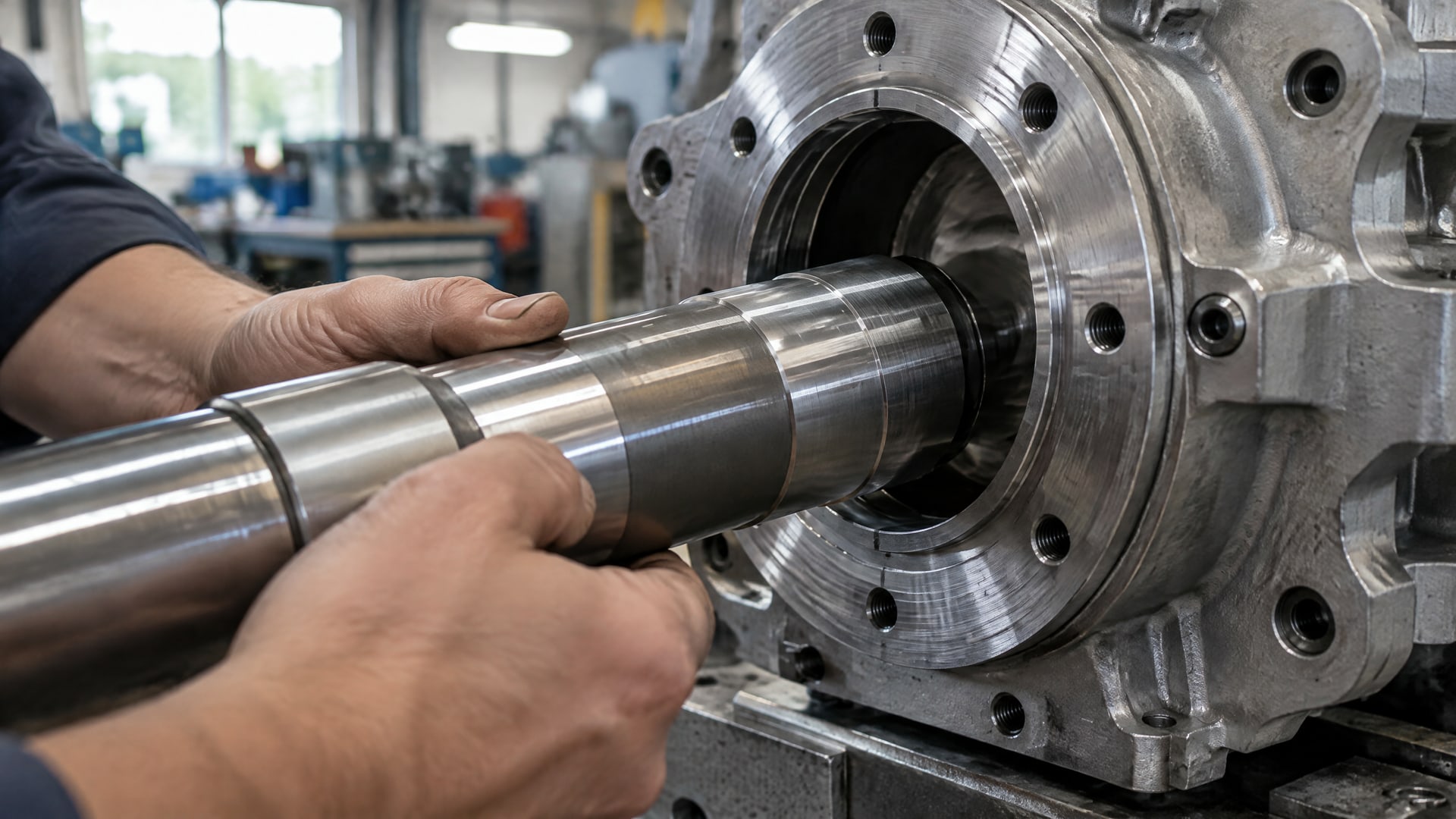

Как твердая смазка влияет на посадочные размеры
Твердая смазка меняет размеры покрытой поверхности.
Для точной посадки важно не только номинальное значение толщины, но и то, какой допуск задан на сопрягаемые детали. Если запас по размеру мал, слой в 10 мкм, или 0,010 мм, может оказаться значимым. В материалах по теме приведены примеры, где такой слой конфликтует с допуском порядка ±0,005-0,010 мм.
При этом универсального пересчета для всех деталей нет. На чертеже нужно определить, должна ли толщина покрытия учитываться в посадочном размере или посадочную поверхность следует оставить непокрытой. Практический ориентир для некоторых систем - закладывать меньший номинальный размер на 10-20 мкм, но применять его без проверки конкретной геометрии и допуска нельзя.
Что проверить до нанесения
В первую очередь выделяют поверхности, которые задают посадку, зазоры и контроль калибрами. Для каждой такой зоны выбирают один из двух вариантов: покрытие входит в размерный расчет или нанесение на участок запрещено. Если это не указать, исполнитель не сможет определить, где слой допустим, а где он изменит требуемую геометрию.
Особого внимания требуют детали сложной формы. На разных участках покрытие может распределяться неравномерно, поэтому одного общего значения толщины недостаточно для оценки точности посадки. В техническом задании стоит обозначить критичные зоны и точки контроля, а также согласовать требования к покрытию с допусками детали.
При обработке червячного редуктора проверяют, не изменит ли слой рабочие зазоры и посадочные размеры сопряжений. Это особенно важно, когда покрытие наносят на поверхности, влияющие на геометрию узла. Толщину рассматривают не отдельно от конструкции, а как часть размерного расчета и требований к сборке.

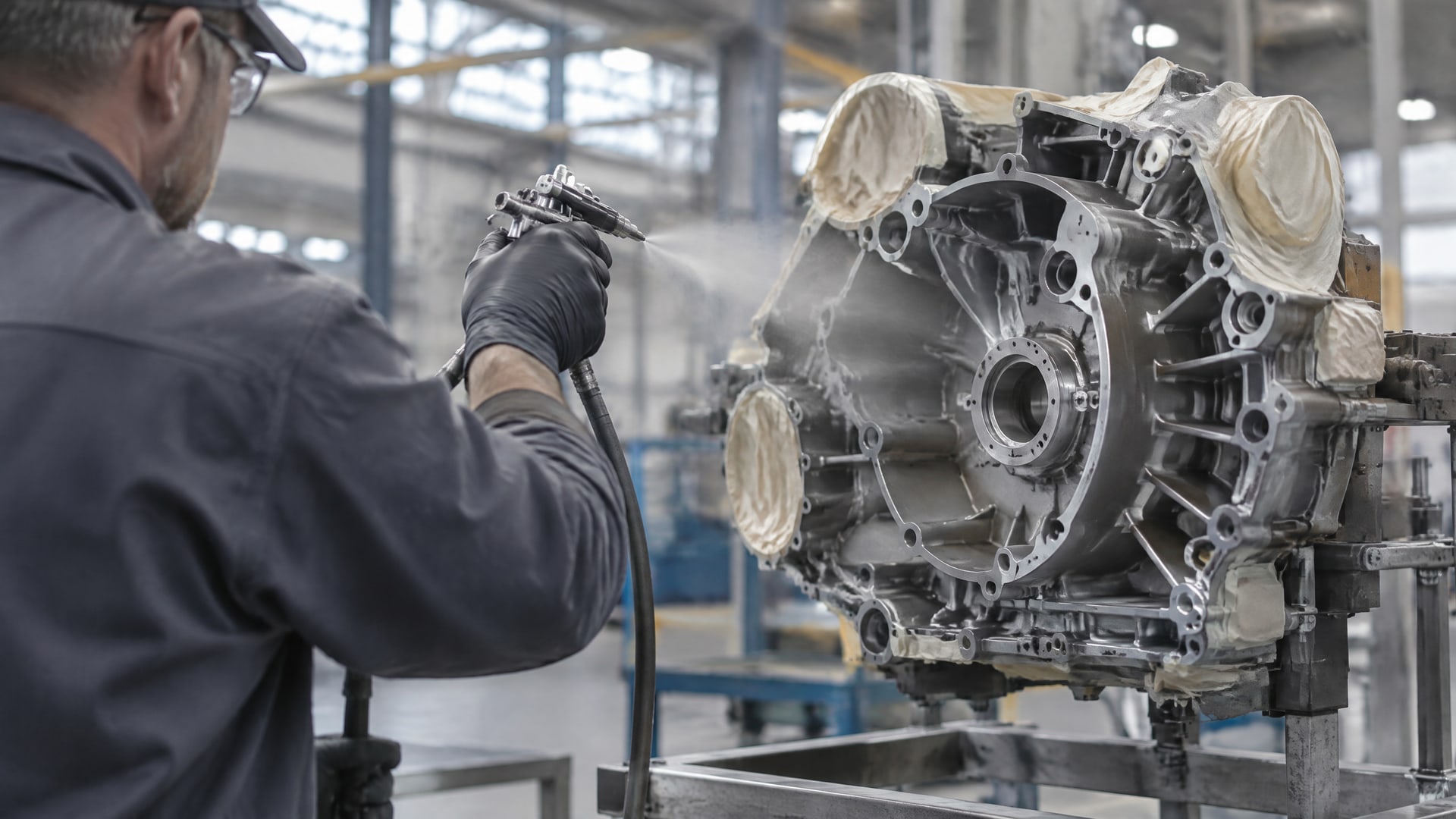

Как окунание и распыление твердой смазки связаны с толщиной слоя
Способ нанесения влияет на распределение покрытия, поэтому метод и требования к толщине следует согласовать до обработки детали.
При окунании или распылении важно заранее определить, какие зоны должны получить слой, а какие нужно защитить от нанесения. Для сложной геометрии это помогает избежать ситуации, когда на одних участках размер остается в допуске, а на других возникает затруднение при сборке.
В качестве практического ориентира один проход может формировать слой толщиной 8-12 мкм. Если требуется большая толщина, ее набирают несколькими слоями, контролируя результат между проходами. Такой подход позволяет управлять толщиной постепеннее, чем попытка получить весь объем покрытия за один проход.
Почему не стоит наносить слой с запасом
Увеличение толщины влияет не только на посадку. Для антифрикционных покрытий указывают, что при превышении рабочих значений повышается риск растрескивания. В источниках для разных систем приводятся ориентиры контроля толщины: ±10-15% от рекомендуемого значения, а также допуски ±1 мкм для тонких систем и ±5 мкм для толстых. Эти значения относятся к конкретным системам и не заменяют требований к выбранному материалу.
Если поверхность имеет жесткий размерный допуск, полезно согласовать с исполнителем:
способ нанесения и допустимые зоны покрытия;
требуемую толщину сухого слоя;
контроль после каждого прохода, если применяют несколько слоев;
участки, которые должны остаться без покрытия.
Решение выбирают по чертежу и параметрам материала. Нельзя считать, что окунание или распыление сами по себе гарантируют нужную равномерность: ее проверяют на конкретной детали, особенно в посадочных и труднодоступных зонах.

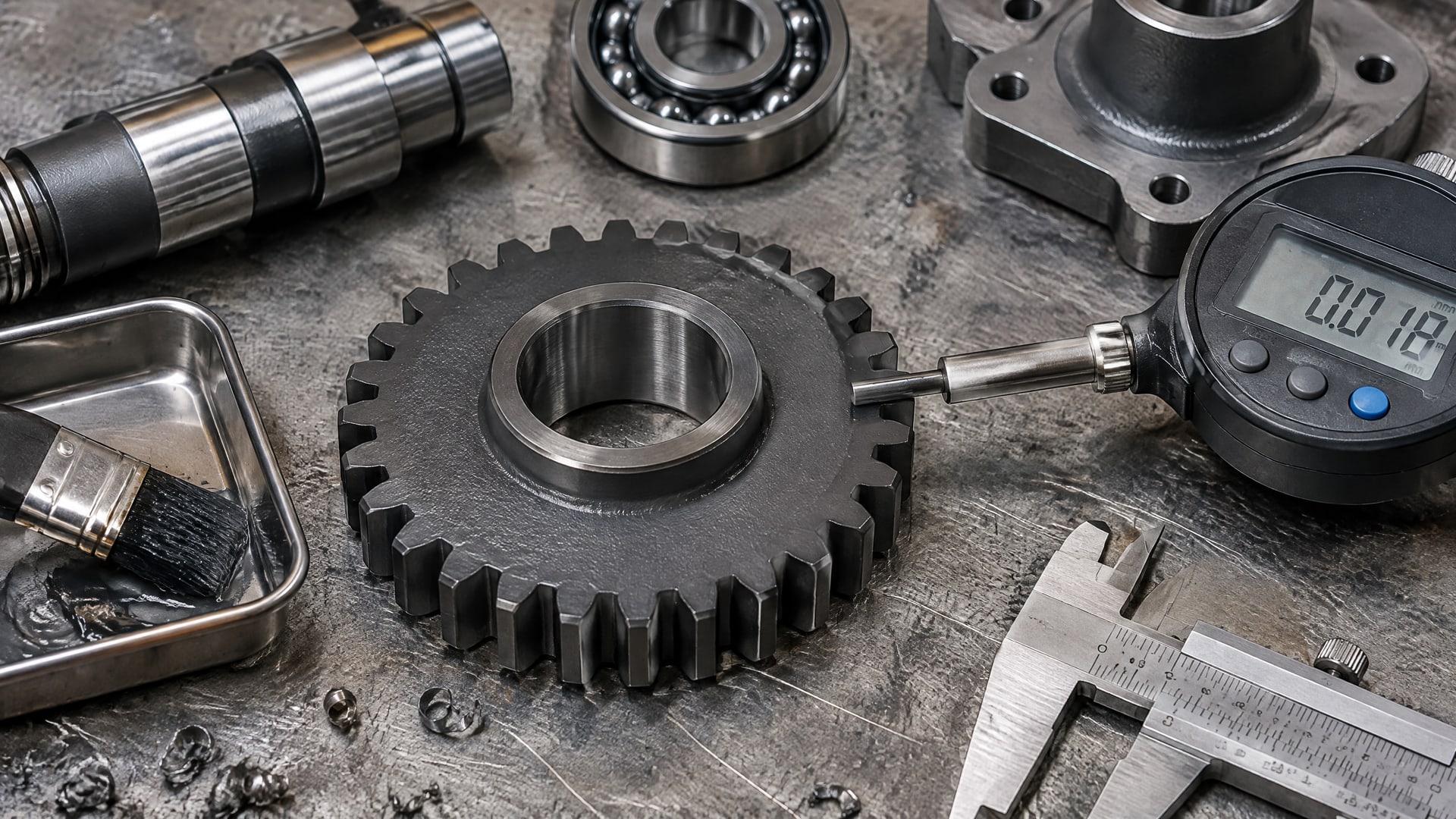

Как контролировать толщину твердосмазочного покрытия
Толщину сухого слоя контролируют измерительным прибором и сверяют с требованиями к конкретной системе.
В материалах по теме упоминается измерение толщиномером по ISO 19840:2012. Применимость метода и способ измерения следует согласовать с исполнителем с учетом материала детали и типа покрытия.
Критичные поверхности проверяют в нескольких точках. Один замер не показывает, насколько равномерно распределен слой по всей зоне, особенно если деталь имеет сложную форму. Результаты сопоставляют с заданной толщиной и допуском для покрытия, а не оценивают визуально.
Что зафиксировать в документации
В чертеже или техническом задании указывают, какие зоны нужно покрыть, какую толщину требуется получить и как слой соотносится с посадочным размером. Если посадочная поверхность должна остаться без покрытия, это также нужно обозначить явно. Для деталей с жесткими допусками согласуют контрольные точки и допустимое отклонение толщины.
Среднее значение само по себе не всегда описывает состояние конкретной посадочной зоны. Поэтому инженеру важно заранее определить места измерений, а закупщику - передать исполнителю актуальный чертеж с отмеченными участками. Чем точнее заданы требования, тем меньше риск, что покрытие помешает установке детали или прохождению калибра.
Что учитывать для покрытия червячного редуктора
При подборе покрытия для червячного редуктора оценивают трение, рабочие зазоры и посадочные размеры сопряжений.
Низкий КПД узла может сопровождаться повышенным трением, но изменение геометрии дополнительным слоем не должно создавать новую проблему. Поэтому до обработки проверяют, какие поверхности участвуют в работе пары и какой запас по размеру доступен.
При холодном пуске и фреттинге инженеру важно рассматривать не только материал покрытия, но и его толщину, равномерность и расположение. Если для детали важны точные посадки, произвольное увеличение слоя не подходит: толщина свыше 40 мкм уже связывается с риском нарушения посадки и растрескивания. Нужный вариант задают с учетом конструкции редуктора и требований к сопряжениям.

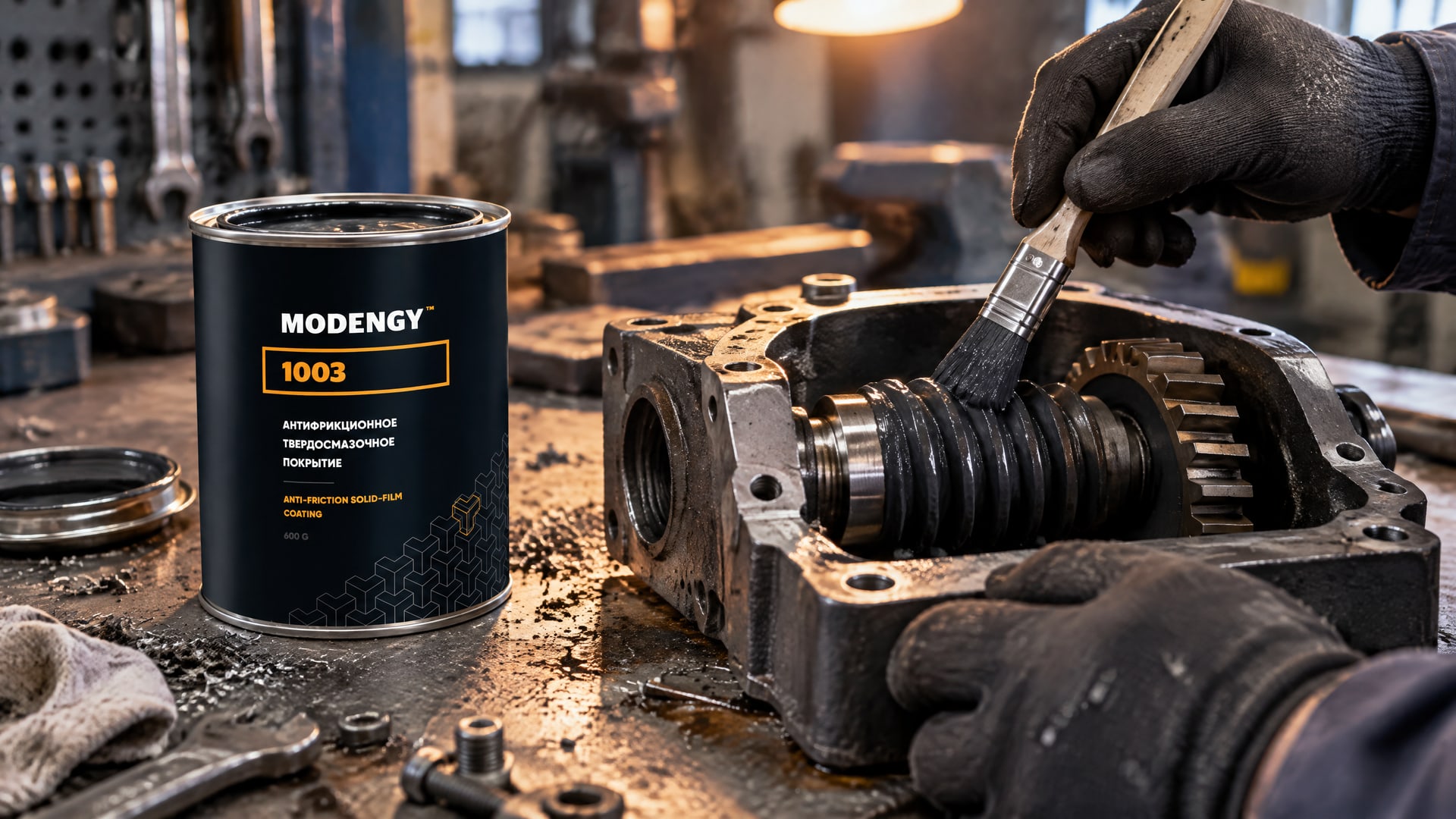

Для задачи снижения трения в червячном редукторе в подбор включают запекаемое антифрикционное покрытие MODENGY 1003. Для него указана толщина слоя 25 мкм; полимеризация проходит при +170 °C за 20 минут или при +20 °C за 720 минут. Эти параметры нужно сопоставить с допусками детали и условиями обработки, прежде чем назначать покрытие на посадочные поверхности.
Само значение толщины не подтверждает, что слой допустим для всех участков узла. В чертеже отмечают поверхности, где покрытие разрешено, а для точных сопряжений отдельно проверяют зазоры и посадку. Если допуск не оставляет места для слоя, участок предусматривают без покрытия или пересматривают размерный расчет до начала обработки.
Часто задаваемые вопросы
Какая толщина антифрикционного покрытия не влияет на посадку?
Универсальной толщины, которая не влияет на любую посадку, нет. В материалах приводятся диапазоны 5-20 мкм для антифрикционных слоев и 15-25 мкм для типовых твердосмазочных систем. Даже 10 мкм могут иметь значение при жестком допуске, поэтому слой учитывают в размерном расчете.
Нужно ли учитывать тонкое твердосмазочное покрытие в допусках?
Да, если покрывается поверхность, которая задает посадочный размер. Даже тонкий слой может повлиять на сборку при малом запасе по допуску. В чертеже указывают, должна ли толщина входить в размерный расчет, или посадочную поверхность нужно оставить без покрытия.
Как часто измерять толщину покрытия на детали?
Для критичных поверхностей толщину проверяют в нескольких точках, поскольку одного замера может быть недостаточно для оценки равномерности слоя. Количество и расположение контрольных точек согласуют с исполнителем и фиксируют в техническом задании. Результат сверяют с требованиями к выбранной системе покрытия.
Можно ли компенсировать слой уменьшением размера детали?
Для некоторых систем приводится практический ориентир уменьшить номинальный размер на 10-20 мкм. Но это не универсальное правило: решение зависит от геометрии детали, толщины слоя и посадочного допуска. Корректировку согласуют в размерном расчете до нанесения покрытия.
Заключение
Толщину антифрикционного покрытия выбирают по функции поверхности и требованиям к посадке. Диапазоны 5-20 мкм и 15-25 мкм относятся к разным системам, а слой в 10 мкм уже может повлиять на точный размер. Поэтому избыточную толщину не закладывают «с запасом», а посадочные зоны проверяют отдельно.
Следующий шаг - отметить на чертеже покрываемые и непокрываемые участки, указать требуемую толщину сухого слоя и уточнить, входит ли она в размерный допуск. До обработки согласуйте с исполнителем контрольные точки и способ проверки, а для червячного редуктора дополнительно оцените рабочие зазоры сопряжений.
