Лебедка - машина простая на вид, но в ее редукторе, подшипниках и на канате работают десятки узлов трения, которые требуют систематического ухода. Без регулярной смазки и защиты от влаги редуктор окисляется, трос истирается, подшипники теряют подвижность, и весь механизм сначала требует ремонта, потом вообще отказывает. Статья разберет, как правильно смазать лебедку, какие материалы использовать для разных узлов, и как защитить оборудование от коррозии в условиях влаги, пыли и перепадов температур.
Знание регламента обслуживания - необходимая часть работы технолога и снабженца, отвечающих за ресурс оборудования. Статья ориентирована на практиков: механиков цехов, операторов лебедок, инженеров сервисных служб и закупщиков, которым нужно выбрать масло, смазку и средства защиты один раз - и потом просто следовать схеме.
Почему регулярная смазка лебедки критична для ресурса
Редуктор лебедки - это герметичный объем, в котором вращаются шестерни и работают подшипники.
Если масло в нем окислено или его недостаточно, шестерни работают в режиме граничного трения: на поверхности зубов образуются микронаколы, материал медленно выкрашивается. Со временем появляется люфт в зацеплении, затем шум, вибрация, и наконец - заклинивание привода.
В инструкции к электрической лебедке модели JM указано, что первую замену масла выполняют через 3 месяца или 100 машинных часов регулярной эксплуатации. При этой замене редуктор промывают бензином, сливают промывочную жидкость и заливают свежее масло. Это необходимо потому, что в первые часы работы в масле накапливаются продукты износа шестерен и подшипников - металлическая стружка и абразивная пыль, которые ускоряют дальнейший износ.
Трос лебедки работает в условиях постоянного изгиба и трения о щеки барабана. Смазка на поверхности каната защищает его от вымывания влагой, от окисления и от микрозаеданий, когда отдельные проволочки начинают привариваться к барабану при больших нагрузках. При ежесменном обслуживании трос проверяют визуально и смазывают; при видимом износе, расшатывании или нарушении целостности свивки канат подлежит замене.
Подшипники редуктора и барабана работают на переменных нагрузках, особенно при рывках и перегрузках. Смазка в подшипнике должна быть водостойкой, чтобы не вымываться влагой, и термостабильной, чтобы не окисляться при нагреве, вызванном фрикционным выделением тепла. Нарушение адгезии смазки к поверхности (липкости слоя, прилипшего к металлу) ведет к увеличению энергопотребления и нагреву.

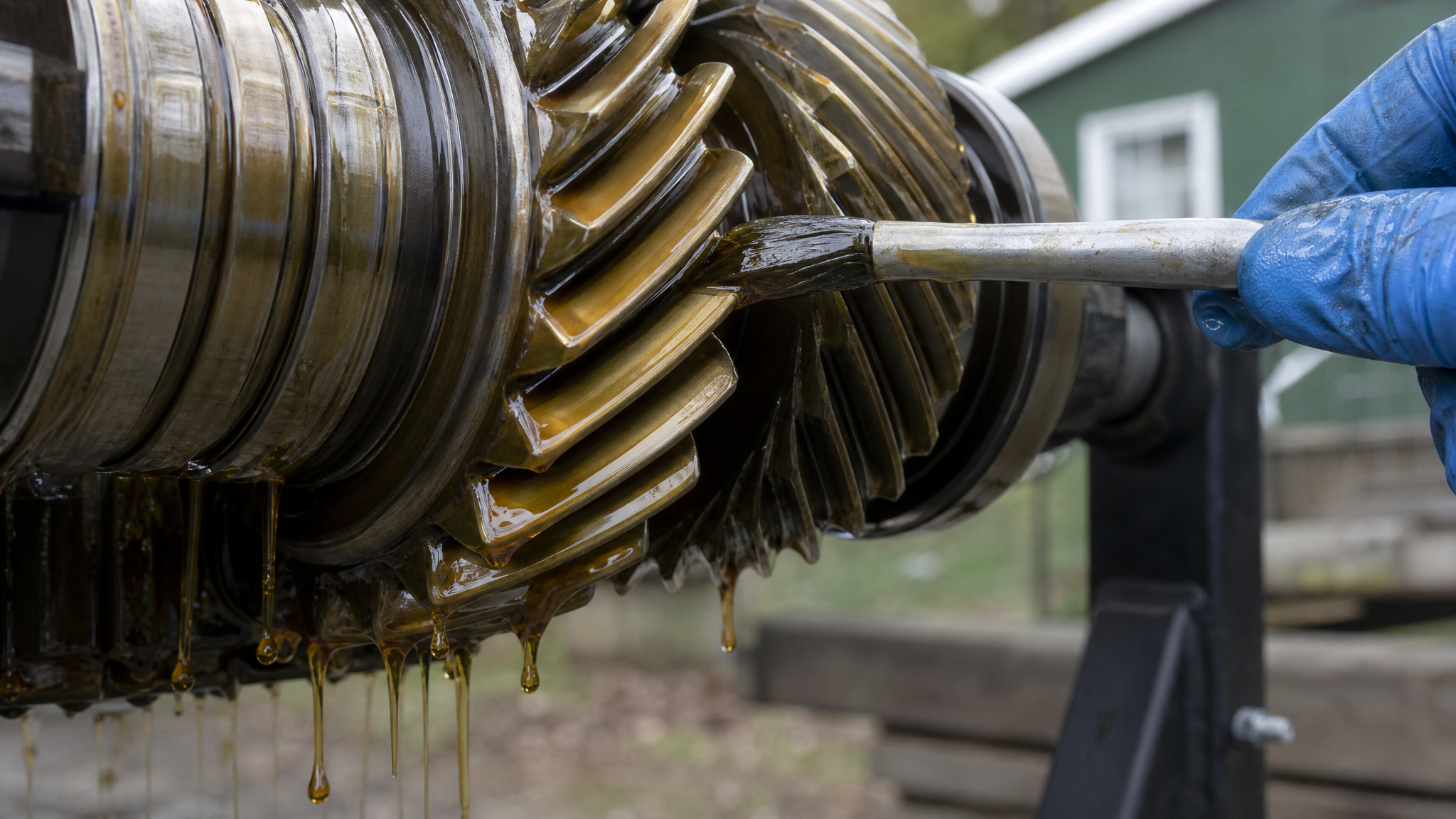

Чем смазать редуктор лебедки: выбор масла и регламент замены
Редуктор лебедки - это цилиндрическая или коническая зубчатая передача, часто многоступенчатая, с коэффициентом редукции от 10:1 до 100:1.
Для редуктора лебедки модели JM в паспорте указано трансмиссионное масло 75W90 или аналоги. Это масло обеспечивает достаточную вязкость на холоде (индекс 75W означает текучесть при минус 30°C) и устойчивость к сдвигу на нагреве (индекс 90 указывает на вязкость при 100°C).
Масло 75W90 выбирают исходя из конструкции редуктора: оно обладает достаточной адгезией к зубьям и подшипникам, но не настолько вязко, чтобы создавать избыточное сопротивление и нагревать корпус. Уровень масла в редукторе проверяют через щуп или смотровое окошко; доливают в соответствии с графиком обслуживания, указанным в паспорте конкретной модели.
Процедура замены масла включает несколько шагов. Сначала редуктор прогревают работой (масло становится текучее и лучше сливается). Затем откручивают пробку слива, сливают старое масло в чистую емкость. После слива закручивают пробку, открывают заливное отверстие и заливают свежее масло до метки на щупе. При первой замене (через 3 месяца или 100 часов) перед заливкой новой жидкости редуктор обязательно промывают бензином: открывают заливную пробку, заливают небольшой объем бензина, включают редуктор вхолостую на 30-60 секунд, затем сливают промывочную жидкость полностью.
Для внедорожных лебедок, работающих в пыльных и влажных условиях, масло в редукторе следует менять чаще, чем в стационарных машинах. Если лебедка используется в условиях водяного брызга, грязи или резких колебаний температуры, рекомендуется сокращать интервал замены на 25-50%.
Смазка троса лебедки: защита от вымывания и истирания
Трос лебедки - это стальной канат, свитый из отдельных проволочек, которые под нагрузкой контактируют с барабаном и со щеками.
По ГОСТ ISO 4254-4 отношение диаметра барабана к диаметру каната должно быть не менее 10 для канатов диаметром до 16 мм включительно и не менее 8 для больших канатов. Это соотношение выбирают так, чтобы при многократном наматывании и сматывании трос не перегибался и не расслаивался.
При ежесменном обслуживании трос визуально осматривают на наличие порывов, расшатывания, ржавчины и следов слипания проволочек (что свидетельствует о перегреве и микросварке). Смазку наносят тонким слоем по всей длине рабочего участка каната. Смазка на канате выполняет несколько функций: она вытесняет влагу из щелей между проволочками, снижает фреттинг (микросдвиг между проволочками, вызывающий местный износ), и уменьшает трение каната о барабан, что сокращает энергопотребление лебедки.
В условиях интенсивного использования, особенно на внедорожниках и строительных площадках, где лебедка работает в грязи и влаге, трос изнашивается быстро. Максимальная длина непрерывного использования каната зависит от регулярности обслуживания, нагрузок и хранения. При видимом износе, расчесывании свивки (когда проволочки начинают расходиться в стороны), разломах или вмятинах от предыдущих перегрузок канат подлежит замене независимо от времени эксплуатации. При замене троса используют канат того же диаметра и с той же крутизной свивки, чтобы не нарушить работу редуктора и барабана.

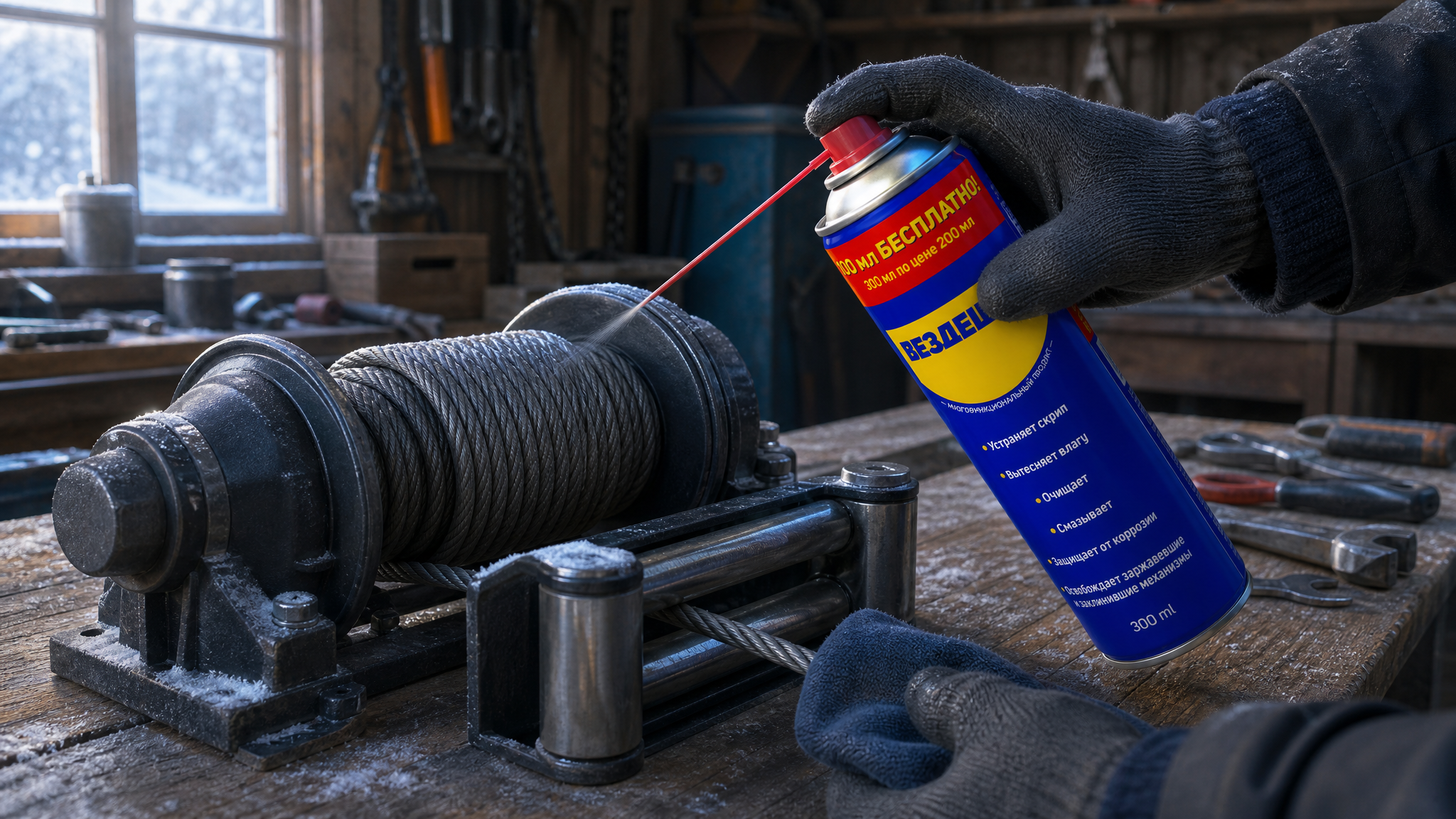

Смазку для троса берут с расчетом на ее водостойкость: универсальная смазка-аэрозоль типа ВЕЗДЕШКА вытесняет влагу с поверхности каната, защищая его от окисления и вымывания смазки при работе под дождем или в брызгах. Масло не подходит: оно стекает и не образует пленки, а также притягивает пыль и грязь.
Подшипники редуктора: выбор смазки и режим обслуживания
Редуктор лебедки содержит от 4 до 12 подшипников в зависимости от конструкции: шариковые и роликовые опоры шестерен, подшипники входного и выходного валов.
Подшипники работают при переменной нагрузке, особенно если лебедка используется с рывками или перегрузками. При недостаточной смазке подшипник перегревается, его сепаратор деформируется, и начинается прерывистый ход с характерным стуком.
Для подшипников и маломощных зубчатых передач, по ГОСТ 16105-70, применяют смазку ВНИИ НП-257, которая работает при температуре от минус 60°C до плюс 150°C. Альтернатива - многоцелевая водостойкая смазка Литол-24 или Литол-24РК по ГОСТ 21150-2017, которая используется для узлов трения колесных и гусеничных транспортных средств и промышленного оборудования при температуре от минус 40°C до плюс 120°C, кратковременно до плюс 130°C.
Выбор между ВНИИ НП-257 и Литол-24 зависит от температурных условий работы лебедки. Если лебедка работает в Арктике или при кратковременном нагреве редуктора при повторных нагружениях, берут ВНИИ НП-257 как более универсальную смазку. Если лебедка стационарная или работает в умеренном климате, Литол-24 вполне достаточна и часто доступнее.

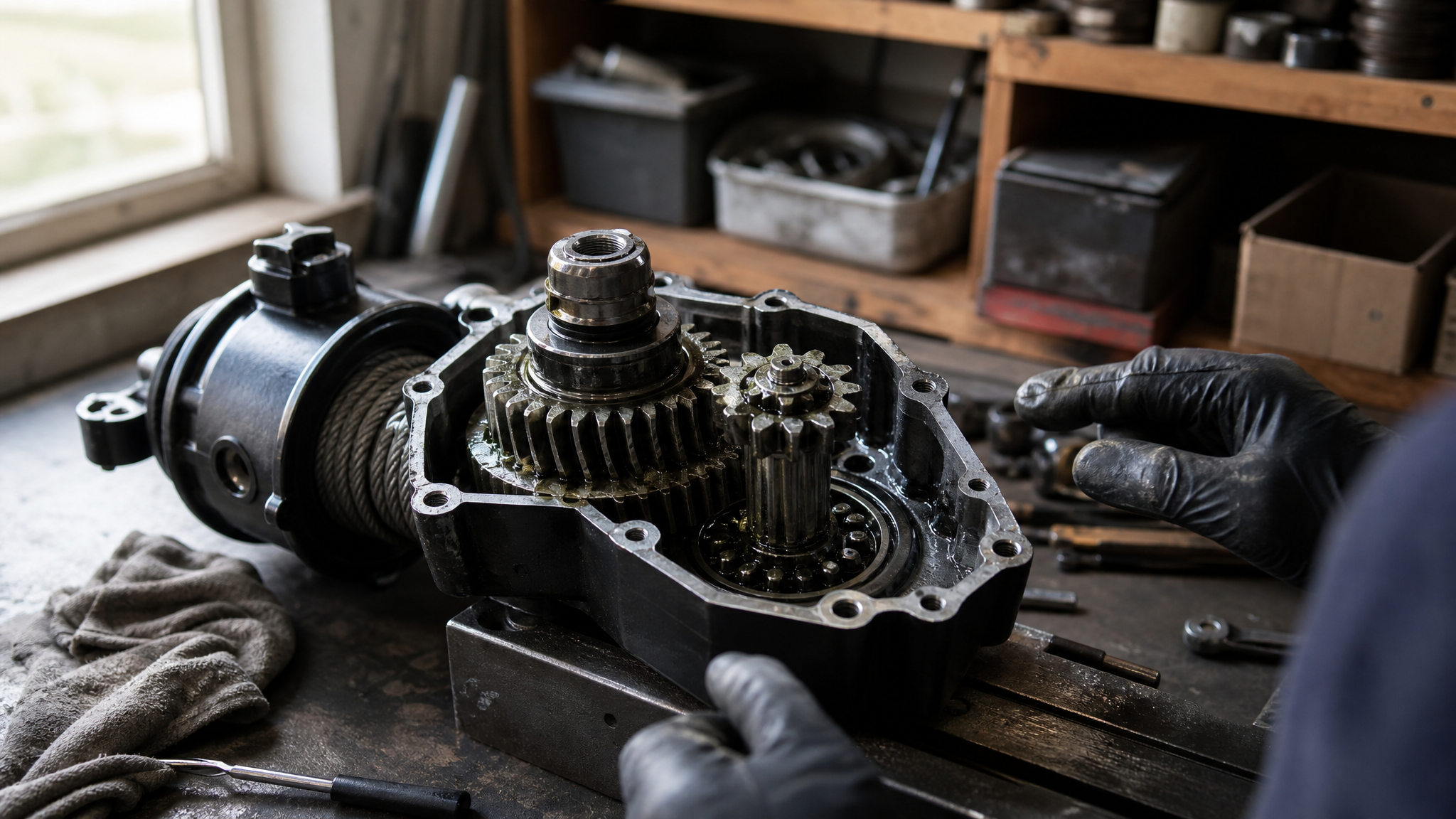

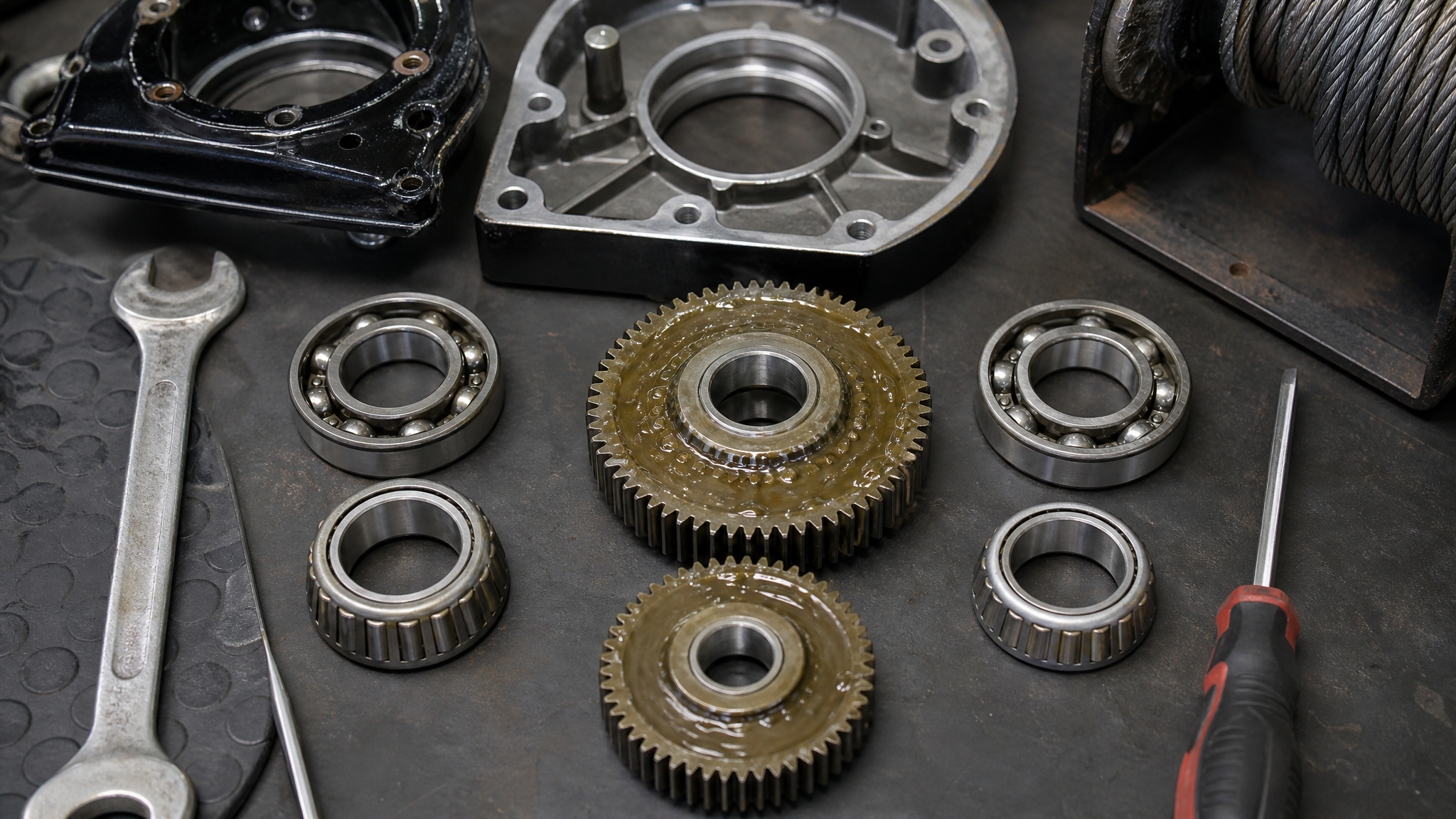

Подшипники не требуют ежесменного вмешательства, но при переборке редуктора (обычно раз в 500-1000 часов работы) старую смазку в подшипниках удаляют, промывают подшипник в чистом керосине, затем наносят новую смазку. Смазку в подшипник закладывают ровно столько, чтобы заполнить две трети полости сепаратора; избыток смазки вызывает перегрев.
Для лебедок модели ZLP630 и аналогичных конструкций регламент обслуживания часто требует смазки подшипников редуктора через каждые 40-80 часов работы. Это выполняется через масленки (сферические или пресс-масленки), если они предусмотрены конструкцией. Смазку шприцуют небольшими порциями (0,5-2 мл за один раз), чтобы не создавать избыточное давление и не выдавливать сальники.
Защита лебедки от коррозии и ржавчины в условиях влаги
Корпус редуктора, барабан и рама лебедки изготавливаются из стали, которая при постоянном контакте с влагой, солью или щелочной средой активно окисляется.

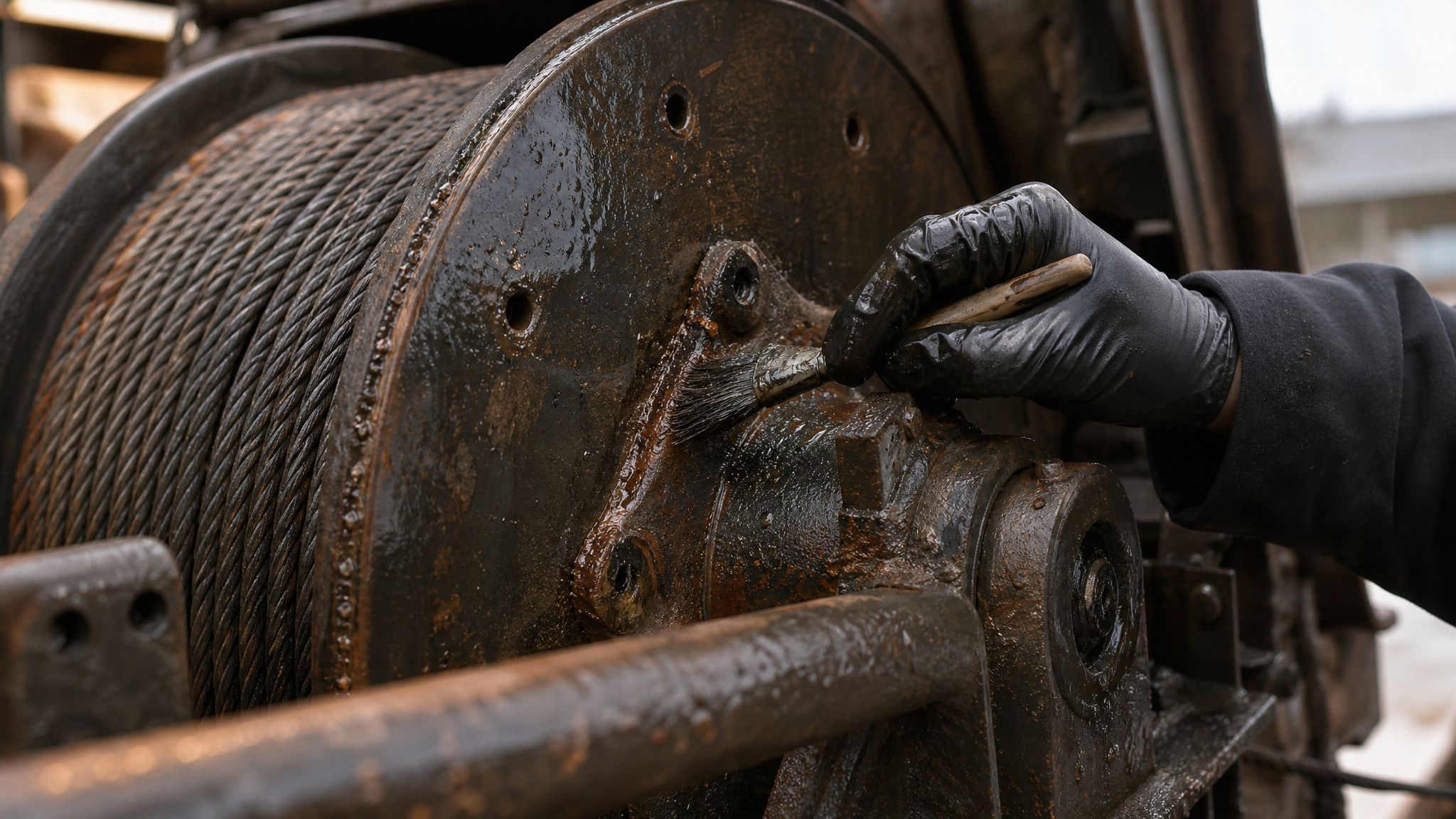

На поверхности появляются очаги ржавчины, которые со временем углубляются и ослабляют конструкцию. Особенно уязвимы сварные швы, углубления под крепеж, места контакта разных металлов (например, стальной корпус с медной или латунной масленкой).
Регулярная защита от коррозии включает несколько процедур. Первая - визуальный осмотр при обслуживании: механик должен проверить, нет ли вмятин, сколов краски, потеков масла из уплотнений. Вторая - удаление влаги и грязи с наружных поверхностей редуктора сухой тряпкой после работы, особенно если лебедка работала в брызгах или под дождем. Третья - нанесение защитного слоя на все оборудование после сезонного простоя или перед хранением.
Для защиты корпуса редуктора, барабана и других стальных поверхностей от атмосферной коррозии используют универсальные защитные составы. На производствах, в ремонтных службах и в цехах прижилось наносить такие составы тонким слоем: они вытесняют влагу из щелей и микротрещин, образуют гидрофобный слой, который защищает металл от контакта с влагой и кислородом. Правильно выбранная смазка-аэрозоль обеспечивает защиту на 4-8 недель в зависимости от условий; после высыхания первого слоя можно нанести второй.
Для внутренних полостей редуктора, если они доступны для обработки, используют те же составы, разбрызгивая их в полость через отверстие для залива масла перед включением лебедки в работу. Масло само растечется и смешается с защитным слоем, улучшив адгезию смазки и предотвращая локальное окисление шестерен.
Нужно ли смазывать лебедку: регламент и график обслуживания
Да, регулярная смазка лебедки - необходимая часть ее эксплуатации, а не опциональное действие.
В инструкции к электрической лебедке модели JM указано, что при ежесменном обслуживании нужно проверить состояние каната и смазать его, проверить уровень масла в редукторе, визуально оценить состояние муфты и тормозной системы. При появлении шума, вибрации или затрудненного пуска лебедку отправляют на осмотр без попыток самостоятельного ремонта.
График обслуживания зависит от модели лебедки, ее производителя и условий использования. Типовой регламент выглядит так:
Ежесменно (перед началом работ): проверка целостности каната, нанесение смазки на видимые участки, проверка уровня масла в редукторе по щупу или окошку, проверка тормоза (тестовое включение под нагрузкой).
Каждые 40-80 часов работы: смазка подшипников редуктора через масленки (если предусмотрены).
Каждые 100-200 часов работы: проверка крепежа, замена масла в редукторе (если время эксплуатации позволяет).
Первые 3 месяца или 100 часов: обязательная замена масла в редукторе с предварительной промывкой бензином.
При необходимости (видимый износ, деформация, трещины): замена каната, переборка редуктора, замена уплотнений.
Для внедорожников, где лебедка работает в грязи, на пыльных участках и в условиях брызга, интервалы сокращают на 25-50%. Если лебедка стоит на строительной площадке и используется для поднятия грузов под дождем и на морозе, интервалы также сокращают.
Максимально допустимый износ шестерен редуктора - не более 15% толщины зуба. При достижении этого предела передача требует разборки редуктора и замены сломанной шестерни. Визуально это проявляется как характерный стук при включении под нагрузкой и вибрация на всех режимах работы.
Часто задаваемые вопросы
Нужно ли смазывать лебедку, если она работает нормально?
Да. Обслуживание лебедки - это профилактика, а не лечение. В инструкции к электрической лебедке указано, что при ежесменном обслуживании нужно проверять трос и смазывать его, контролировать масло в редукторе. Регулярная смазка продлевает ресурс на 50-100%, поскольку предотвращает микронаколы на шестернях и вымывание смазки из подшипников. Лебедка, которую не смазывают, работает до отказа за счет запаса прочности, а потом ломается внезапно.
Чем смазать трос на лебедке?
Для каната используют водостойкую смазку, которая вытесняет влагу и образует защитную пленку. Смазка должна быть консистентной (не стекать под собственным весом) и не содержать абразивных добавок. Тонкий слой смазки наносят по всей длине рабочего участка каната один раз в смену. При появлении ржавчины, потемнения или расслаивания свивки трос заменяют.
Чем смазать редуктор лебедки?
Для редуктора используют трансмиссионное масло 75W90 или аналоги, как указано в паспорте конкретной лебедки. При первой замене (через 3 месяца или 100 часов) редуктор предварительно промывают бензином. Уровень масла проверяют по щупу или окошку; масло должно быть чистым, без металлической стружки и мутности.
Как смазать подшипники редуктора лебедки ZLP630?
Подшипники смазывают через пресс-масленки, если они предусмотрены конструкцией. Используют многоцелевую водостойкую смазку (ВНИИ НП-257 или Литол-24) и шприцуют небольшие порции (0,5-2 мл за один раз) каждые 40-80 часов работы. При переборке редуктора старую смазку удаляют, подшипник промывают в керосине, затем закладывают новую смазку на две трети высоты сепаратора.
Что делать, если лебедка начала издавать странные звуки?
Это признак недостаточной смазки, люфта в зацеплении или износа подшипников. Нужно остановить работу, проверить уровень масла в редукторе, смазать трос, проверить крепеж барабана. Если шум продолжается, лебедка подлежит осмотру в сервисе; самостоятельный ремонт может привести к разрушению редуктора и травме.
Заключение
Смазать лебедку правильно - значит выполнить несколько простых операций, которые продлевают ресурс оборудования в два-три раза. Редуктор смазывают трансмиссионным маслом 75W90, трос - водостойкой консистентной смазкой, подшипники - многоцелевыми смазками типа Литол-24 или ВНИИ НП-257. Все узлы проверяют при ежесменном обслуживании, а масло в редукторе меняют согласно регламенту, начиная с промывки при первой замене.
Начните с изучения паспорта вашей лебедки: в нем указаны точные интервалы замены масла, типы смазочных материалов и допустимые пределы износа. Затем составьте простую таблицу обслуживания на месяц: когда смазывать трос, когда проверять масло, когда менять его. После этого вам потребуется закупить масло, консистентную смазку и универсальное защитное средство от коррозии - и придерживаться графика. Лебедка, которую обслуживают по регламенту, не потребует срочного ремонта и не подведет в ответственный момент.
