Герметик для деформированных фланцев подходит, если детали сохраняют жесткость, а зазор и состояние поверхностей укладываются в ограничения технической документации на конкретный состав. Анаэробные герметики рассчитаны прежде всего на металлические обработанные фланцы с небольшим зазором. Они не предназначены для заполнения значительной деформации или замены ремонта поверхности.
Статья поможет инженерам, техническим специалистам и закупщикам оценить геометрию соединения, выбрать состав по ТДС и подготовить фланцы к сборке. Разберем, какие параметры проверить, когда допустима замена прокладки и как провести контроль герметичности после монтажа.
Как выбрать герметик для деформированных фланцев
При выборе герметика для деформированных фланцев оценивают три параметра: тип соединения, величину зазора и состояние контактных поверхностей.
Анаэробный состав отверждается без доступа воздуха при контакте с активными металлическими поверхностями. Поэтому он рассчитан на соединения металл-металл, а не на заполнение крупных неровностей или заметно искривленных деталей.
Сначала проверьте, допускает ли ТДС применение состава на фланцах нужного типа. Для типовых анаэробных герметиков указывают жесткие обработанные поверхности и небольшой зазор. В одном описании предел задан как менее 0,015 дюйма, то есть около 0,38 мм. В другой технической карте указан максимальный зазор 1,27 мм, но это параметр конкретной формулы, а не общая норма для всех герметиков.
Проверьте назначение состава
Замена прокладок на фланцах с деформацией возможна не во всех соединениях. Герметик должен быть прямо предназначен для формирования прокладки на жестких фланцах. Если в ТДС такого применения нет, переносить на продукт характеристики другого состава нельзя.
Уточните по документации:
для каких материалов и типов фланцев предназначен состав;
какой максимальный зазор он заполняет;
какие требования предъявляются к поверхности и сборке;
каковы время фиксации и время полного отверждения;
при каких условиях разрешены проверка герметичности и запуск узла.
Не ориентируйтесь только на формулировку «для изношенных фланцев». Анаэробный герметик для изношенных фланцев подойдет лишь тогда, когда износ не вывел соединение за пределы указанных в ТДС требований к зазору и геометрии. Если детали потеряли жесткость или зазор оказался больше допустимого, герметик не исправит форму фланца.
Для снабженца практический порядок простой: получить данные по соединению и документацию на рассматриваемый состав, затем сверить требования до закупки. Если характеристика зазора или допустимая геометрия не указана, считать это подтверждением пригодности нельзя. При сомнениях сначала измеряют фланец и уточняют допустимость применения у технического специалиста.
Как оценить геометрию и состояние фланцев
Небольшую деформацию нельзя оценить только визуально.
До выбора состава проверьте плоскостность, шероховатость и ширину контакта. Эти параметры определяют, сможет ли герметик сформировать равномерный шов на соединении. При значительном отклонении геометрии правильный следующий шаг - ремонт или замена детали, а не увеличение количества состава.
В руководстве по проектированию анаэробных соединений приведены ориентиры для поверхности: шероховатость Ra 0,8-3,2 мкм, Rz 3-21 мкм и Rmax 4-30 мкм. Там же указана плоскостность 0,1 мм на 400 мм. Эти значения относятся к рекомендациям из конкретного руководства, поэтому их нужно сопоставлять с ТДС выбранного продукта и требованиями узла, а не воспринимать как универсальные пределы для всех герметиков.
Оцените рабочую ширину контакта
Для надежного отверждения в одном руководстве указана минимальная ширина перекрытия фланца 5 мм и 3 мм в зоне болтов. Это полезные ориентиры при проверке геометрии, но конкретное соединение нужно оценивать с учетом рекомендаций на выбранный состав. Если контактная зона уже или распределена неравномерно, равномерное формирование уплотнения может оказаться невозможным.
При герметизации фланцев с неровностями важно отличать небольшое отклонение поверхности от деформации, при которой детали уже не прилегают как жесткое обработанное соединение. Первый случай допускает проверку по ТДС. Во втором анаэробный материал не следует рассматривать как способ восстановить плоскость или компенсировать крупный зазор.
Для контроля подготовьте измерения по всей зоне прилегания, а не только в одной точке. Сопоставьте фактический зазор с пределом, указанным в документации. Учитывайте, что максимальный зазор в техкарте конкретного состава нельзя переносить на другой продукт, даже если оба относятся к анаэробным герметикам.
Если измерения показывают отклонение от требований, не пытайтесь компенсировать его более толстым нанесением. Для анаэробного состава важны контакт металла, зазор и выполнение ограничений по толщине. Избыток материала не делает деформированный фланец ровным и не гарантирует герметичность соединения.
Когда возможна замена прокладки на фланце
Замена прокладки анаэробным герметиком допустима только тогда, когда производитель состава разрешает использовать его для формирования прокладки на жестких фланцах.
Сам факт, что материал отверждается без воздуха, не означает, что он подходит для любого соединения. Нужно учитывать конструкцию, состояние поверхностей и требования конкретной ТДС.
Анаэробные фланцевые составы применяют на обработанных металлических деталях с небольшим зазором. Поэтому формирователь прокладок для кривых фланцев - не универсальное решение: небольшое отклонение допустимо лишь в пределах требований к геометрии, а выраженная деформация требует ремонта или другого способа уплотнения. Если фланцы заметно искривлены, ориентироваться на обещание «заполняет зазоры» без численного ограничения нельзя.
Не выбирайте состав только по вязкости или толщине слоя
У разных продуктов различаются максимальный зазор, вязкость, время полного отверждения и назначение. Сравнивайте именно параметры из ТДС и учитывайте условия эксплуатации соединения. Если в документации указана возможность применения на жестких фланцах, это не подтверждает пригодность для неровных или поврежденных поверхностей за пределами установленных ограничений.
До замены прокладки проверьте, что:
фланцы металлические, жесткие и соответствуют назначению состава;
фактический зазор не больше предела из ТДС;
геометрия и ширина контакта позволяют сформировать непрерывное уплотнение;
состав разрешен для такого способа применения;
старую прокладку можно полностью удалить.
Если хотя бы один параметр неизвестен, сначала запросите техническую документацию или проведите измерения. Для закупщика это помогает избежать подбора по общему описанию и снизить риск повторной разборки соединения. Для инженера такой порядок позволяет отделить задачу герметизации от задачи восстановления геометрии.
Подготовка и нанесение анаэробного герметика
Качество соединения зависит не только от выбранного состава, но и от подготовки фланцев.

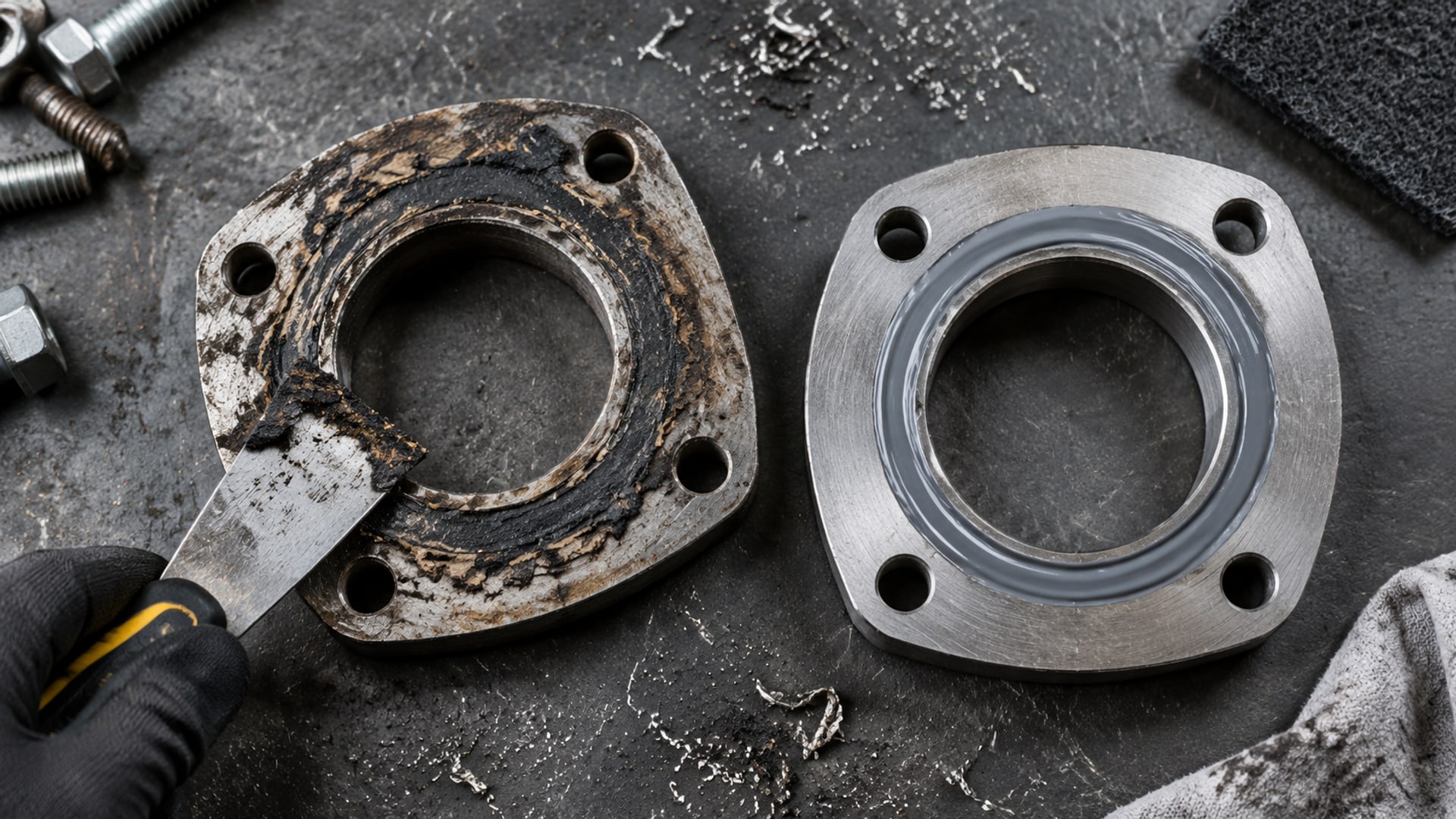

Перед нанесением полностью удалите старую прокладку, краску, грязь и масло. Поверхности должны быть чистыми и сухими. Наносить материал поверх остатков старого уплотнения или загрязнений нельзя: это мешает равномерному контакту герметика с металлом.
Состав наносят непрерывным валиком по предусмотренной траектории. Важно не делать слой толще в попытке компенсировать деформацию: ориентируйтесь на указания производителя и проверенный зазор. Толщина сама по себе не устраняет отклонения плоскостности и не заменяет оценку геометрии.
Соберите детали без бокового смещения
После нанесения соедините фланцы с минимальным боковым смещением. Сильное смещение при сборке может нарушить равномерность шва. Следуйте процедуре сборки, указанной для узла, и не перемещайте детали без необходимости после их совмещения. Излишки материала удалите после сборки.
До монтажа убедитесь, что старый материал удален полностью и контактные поверхности не загрязнились повторно. При ремонте важно проверить всю зону соединения: локально чистая площадка не подтверждает, что подготовлена вся поверхность прилегания. Если на фланце остаются следы прокладки или масла, подготовку следует продолжить до нанесения нового состава.
Не путайте первичную фиксацию с полным отверждением. Время готовности к проверке и эксплуатации зависит от конкретного продукта и должно быть указано в его документации. Универсального времени для всех анаэробных герметиков нет, поэтому выдержку определяют по ТДС, а не по внешнему виду шва.
Как проверить герметичность после сборки
Контроль проводят после сборки с учетом времени, необходимого составу для фиксации.
В одном руководстве проверку рекомендуют выполнять не ранее чем через 20 минут после сборки. Для этой проверки указано тестовое давление не выше 0,03 МПа, или 0,3 бар. Эти значения относятся к конкретной рекомендации и не заменяют ограничений документации на герметик и требований к испытываемому узлу.
Перед испытанием сверьте процедуру с ТДС и регламентом оборудования. Не повышайте давление сверх допустимого в попытке быстрее обнаружить утечку. Если для продукта указано время полного отверждения, учитывайте его отдельно: возможность провести раннюю контрольную проверку не означает, что состав уже готов к любому режиму работы.
Если соединение негерметично
При обнаружении утечки не следует просто наносить дополнительный материал снаружи. Сначала проверьте причину: фактический зазор, состояние контактных поверхностей, непрерывность нанесенного валика и соблюдение процедуры сборки. Возможные отклонения оценивают по документации и условиям соединения.
Если герметичность не достигнута из-за деформации, выхода за допустимый зазор или повреждения фланца, повторное нанесение не устранит первопричину. Соединение нужно разобрать и оценить возможность восстановления или замены деталей. При повторной сборке снова удаляют остатки старого материала и загрязнения, затем наносят состав по инструкции.
Для технического специалиста полезно зафиксировать измеренные параметры и результат проверки. Это дает основание определить, подходит ли выбранный тип герметика, соблюдены ли требования к подготовке и не требуется ли ремонт фланца. Закупщику эти данные помогают уточнить спецификацию для последующей поставки без подбора только по общему названию продукта.
Часто задаваемые вопросы
Можно ли использовать анаэробный герметик для изношенных фланцев?
Можно, если фланцы остаются жесткими, а износ не вывел зазор и плоскостность за пределы, установленные в ТДС. Анаэробные составы рассчитаны на обработанные металлические поверхности и небольшой зазор. При значительной деформации или потере жесткости соединения потребуется ремонт поверхности либо другой способ уплотнения.
Какой максимальный зазор может заполнить анаэробный герметик?
Единого значения для всех составов нет. В материалах для отдельных продуктов приводятся разные параметры: менее 0,015 дюйма, около 0,38 мм, и максимальный зазор 1,27 мм. Эти цифры нельзя считать общей нормой. Допустимый предел проверяют по технической документации конкретного герметика.
Можно ли наносить герметик поверх старой прокладки?
Нет. Перед нанесением старую прокладку и загрязнения нужно полностью удалить. Типовая инструкция также предусматривает очистку от краски, грязи и масла. Остатки прежнего материала мешают контакту герметика с металлическими поверхностями и могут нарушить формирование непрерывного шва.
Подойдет ли герметик для сильно деформированного фланца?
Как правило, анаэробный состав не предназначен для компенсации сильной деформации. Его применяют на жестких обработанных фланцах с зазором в пределах ТДС. Если плоскостность, ширина контакта или зазор не соответствуют требованиям, сначала оценивают возможность ремонта или замены детали.
Заключение
Герметик для деформированных фланцев выбирают не по обещанию компенсировать неровности, а по типу соединения, фактическому зазору и состоянию поверхности. Анаэробный состав может подойти при небольшой деформации, если фланцы остаются жесткими и обработанными, а параметры соединения соответствуют ТДС. При заметном уходе геометрии герметик не заменяет ремонт.
Перед закупкой измерьте зазор и проверьте геометрию фланцев, затем сверьте результаты с документацией на конкретный состав. После этого подготовьте поверхности, соберите детали с минимальным боковым смещением и проводите контроль герметичности по установленной процедуре.
