Чтобы сравнить материалы или смазки в узлах трения, задайте не только нагрузку, но и скорость скольжения, температуру, тип контакта и наличие смазки. Образцы для испытаний должны быть сопоставимыми по материалу и технологии изготовления, а режим - соответствовать задаче и выбранному методу. Такой подход помогает отделить влияние параметров испытания от различий между самими образцами.
Статья полезна инженерам, техническим специалистам и снабженцам, которые планируют триботехнические испытания и отбирают образцы для проведения испытаний. Разберем, как выбрать стандарт и испытательную схему, сформировать матрицу нагрузок и скоростей, а также оценить результаты без подмены лабораторного сравнения прогнозом срока службы узла.
Как подобрать режимы испытаний узлов трения
Подбор режимов испытаний начинают с постановки задачи.
Нужно понять, что именно сравнивают: материалы пары скольжения, покрытие, смазку или систему «материал - контртело - смазка». От ответа зависят испытательная схема, геометрия контакта и набор регистрируемых показателей. Если цель не определена, одинаковые по названию испытания могут дать данные, которые нельзя корректно сопоставить.

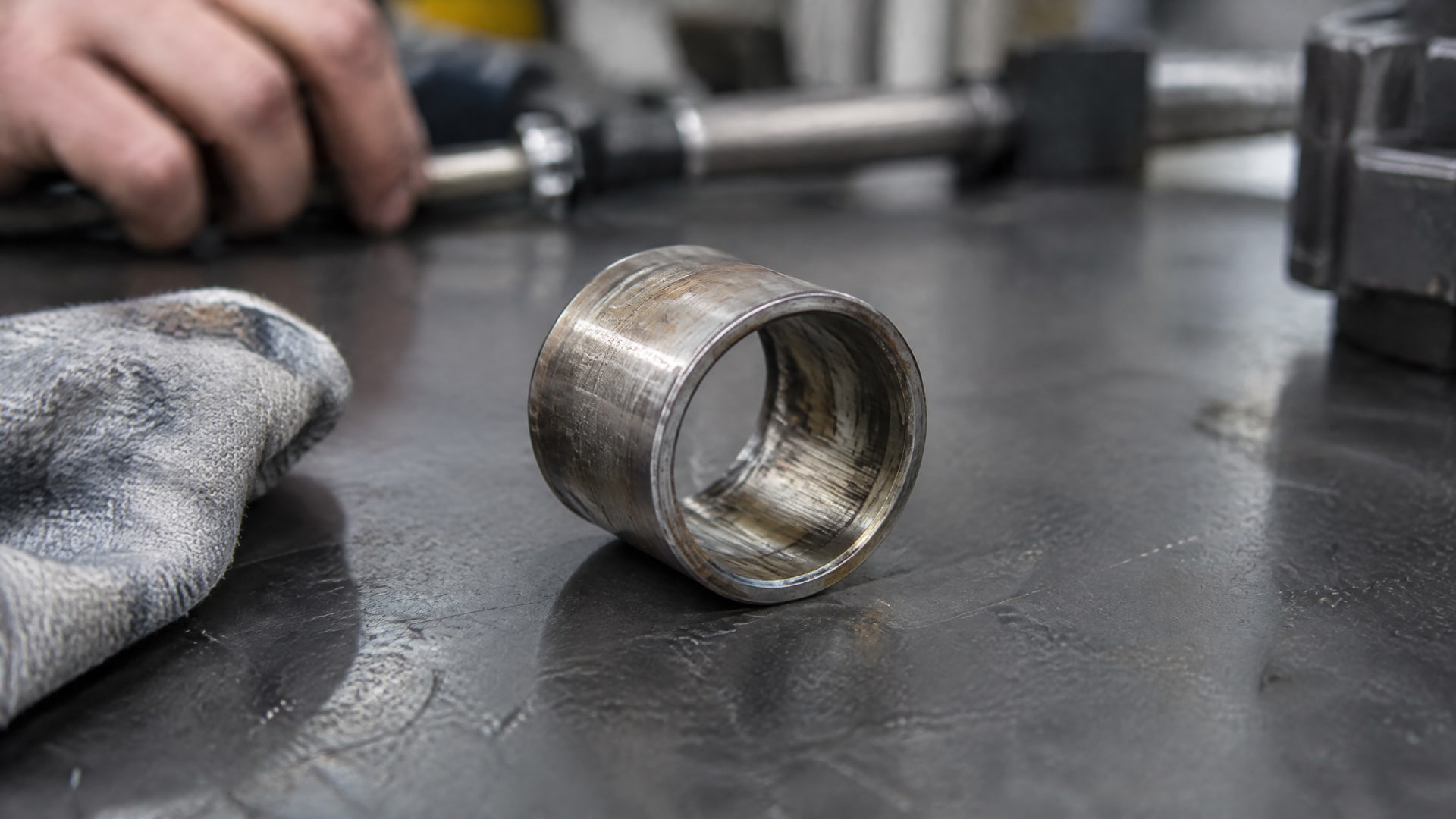

Для металлических материалов подшипников скольжения ISO 7148-1:2012 рассматривает трибологические испытания при граничной смазке. Стандарт ориентирован на сравнение сочетаний материала, контртела и смазки для длительной работы при низкой скорости и непрерывном скольжении. Для полимерных подшипников скольжения ISO 7148-2:2012 задает испытания при установленной нагрузке, скорости скольжения и температуре. Они могут проводиться как со смазкой, так и без нее.
Перед испытанием зафиксируйте параметры, которые влияют на результат:
нагрузку и скорость скольжения;
температуру;
тип контакта и геометрию образца;
наличие смазки и условия ее подачи;
материал образца и контртела.
Сухое трение и трение со смазкой рассматривайте как разные условия, а их результаты не объединяйте в одну серию. ISO 7148-2:2012 предусматривает оба варианта испытаний, но для воспроизводимого сравнения состояние контакта должно оставаться определенным на всем протяжении серии.
Одного значения нагрузки недостаточно, чтобы описать режим. Например, изменение скорости или температуры способно изменить условия контакта, поэтому при сравнении материалов эти параметры также фиксируют. В протоколе указывают выбранный стандарт, параметры испытания и характеристики образцов. Это позволяет повторить тест и понять, к каким условиям относится полученный результат.
Как выбрать стандарт для триботехнических испытаний
Стандарт подбирают по объекту оценки и рабочей задаче, а не только по доступности испытательной машины.
ISO 7148-1:2012 и ISO 7148-2:2012 применяют для оценки материалов подшипников скольжения. Первый охватывает металлические материалы при граничной смазке, второй - полимерные материалы при заданных нагрузке, скорости скольжения и температуре. Их используют, когда нужно сопоставить материалы в условиях, заданных методикой.

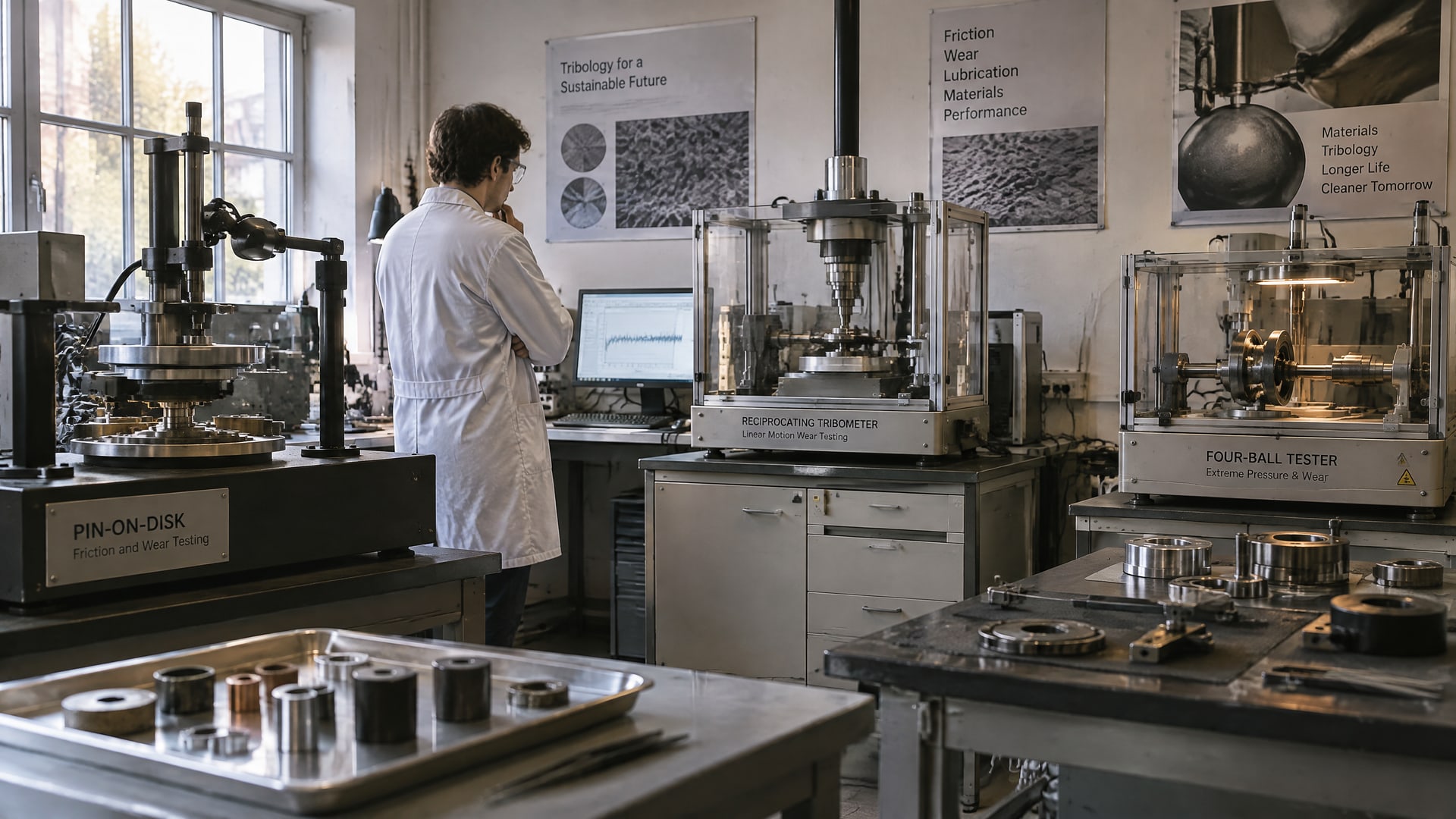

Если оценивают смазку, рассматривают специализированные осциллирующие схемы. ISO 19291:2016 описывает испытания на высокочастотной линейно-осциллирующей машине в геометрии «шар - диск». Метод предназначен для оценки трения, износа, несущей способности и противозадирных свойств жидких и пластичных смазок. ASTM D5707-23 также предусматривает измерение трения и износа пластичных смазок на установке SRV.
Для сравнительного скрининга материалов используют и схемы типа pin-on-disk. В числе стандартов для трибологических испытаний упоминаются ASTM G99 и ASTM G133. Но наличие метода в перечне стандартов само по себе не означает, что он подходит для любой пары трения: схему соотносят с реальным объектом оценки и требуемыми показателями.
ГОСТ 30480-97 определяет триботехнические испытания как испытания систем контактного взаимодействия. Их применяют для сравнительной оценки материалов и покрытий, контроля стабильности свойств и получения исходных данных для расчетов. Результаты такой лабораторной оценки не следует трактовать как прямой прогноз ресурса узла в эксплуатации.
Перед выбором метода ответьте на три вопроса:
Оценивается материал, покрытие, смазка или готовая комбинация элементов?
Требуется сравнить образцы в заданном режиме или изучить влияние изменения нагрузки и скорости?
Какая испытательная схема соответствует стандарту и геометрии контакта?
Отбор образцов для испытаний и контроль их однородности
Даже тщательно выбранный режим не обеспечит корректного сравнения, если образцы различаются по составу или изготовлению.
ГОСТ 30480-97 требует брать материал одной марки и плавки и изготавливать образцы по единой технологии. Макро- и микроструктура, а также твердость должны быть близкими. Допустимые отклонения по твердости составляют не более ±HB 10 или ±HRC 1.
Для одного режима испытаний от партии материала проверяют не менее пяти одинаковых образцов. Это требование помогает оценить результат серии, а не делать вывод по единичному измерению. Если образцы заметно отличаются друг от друга, вариативность материала может повлиять на трение и износ, и тогда влияние нагрузки или скорости будет сложнее выделить.

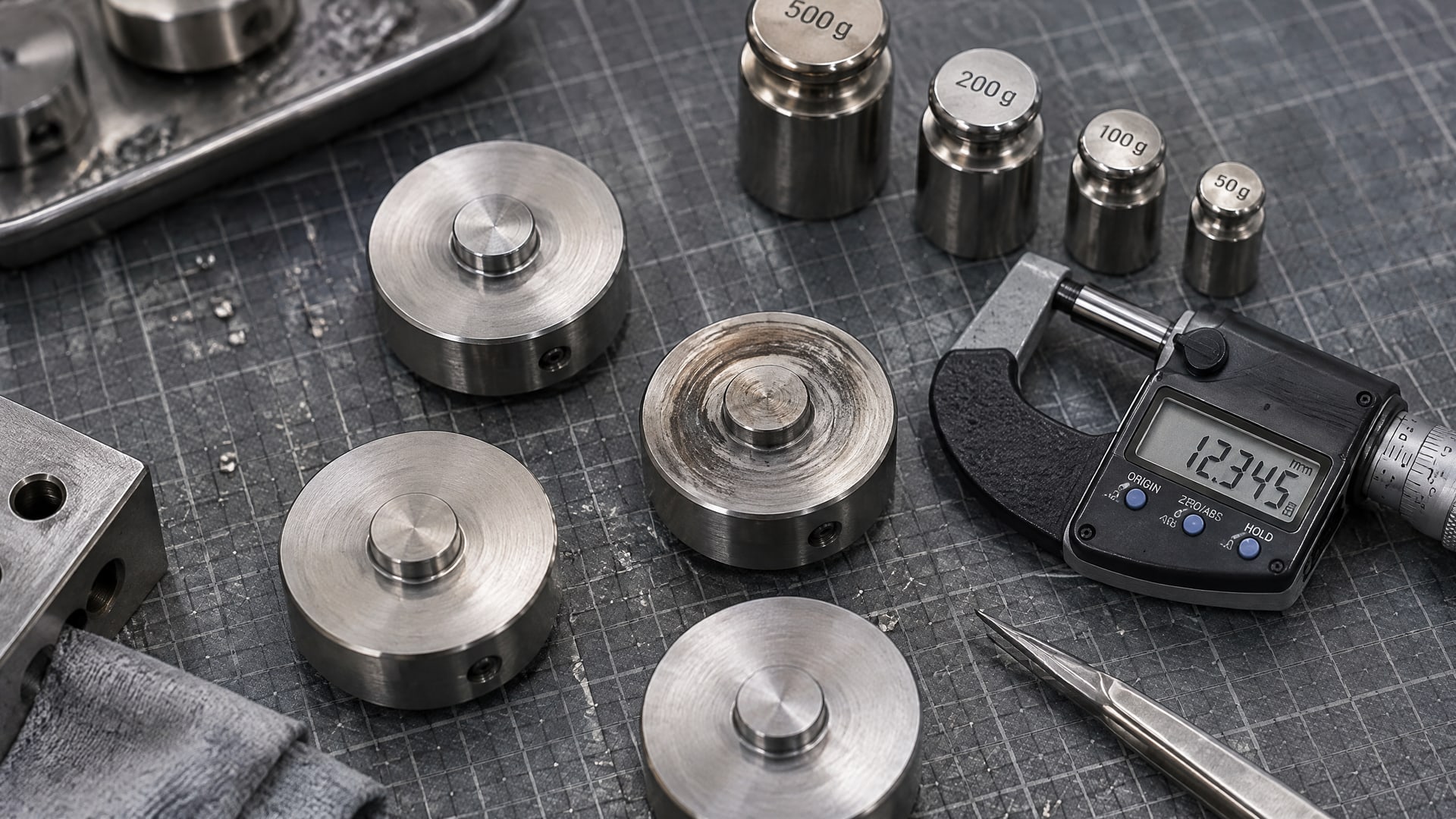

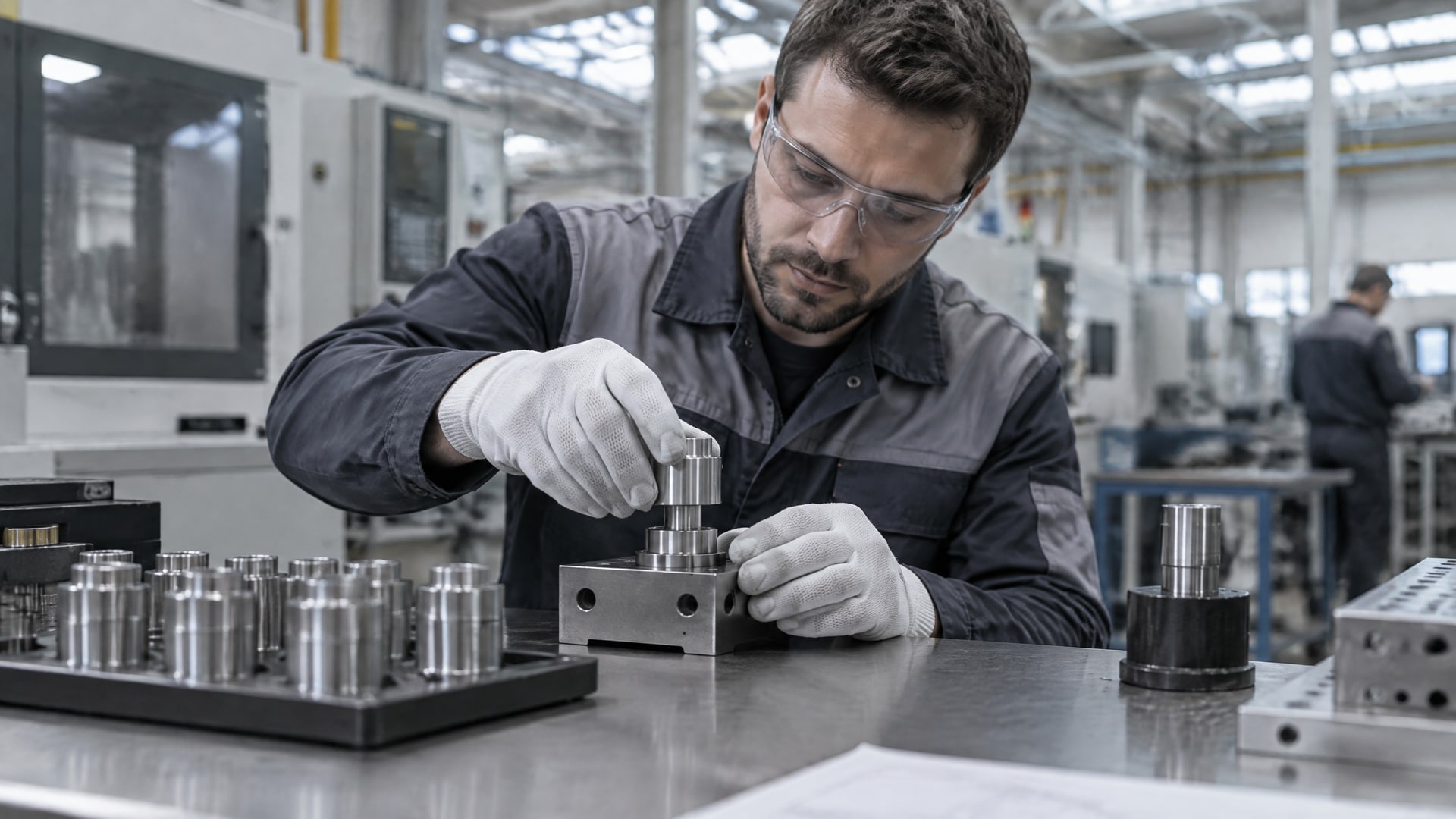

При отборе образцов для испытаний проверьте:
соответствуют ли материал и партия требованиям методики;
изготовлены ли образцы по одной технологии;
совпадают ли их форма и размеры с требованиями стандарта;
близки ли характеристики структуры и твердости;
не подвергались ли образцы обработке, которая не предусмотрена методикой.
Для антифрикционных порошковых материалов ГОСТ 26614-85 требует, чтобы форма и размеры образцов соответствовали чертежу стандарта. Также не допускаются образцы, предварительно пропитанные смазочными или другими жидкостями. Эти условия нужно проверить до начала теста: подготовка, не предусмотренная методом, меняет исходное состояние материала и затрудняет интерпретацию результатов.
В документации партии фиксируют происхождение и подготовку образцов, а при сравнительной серии сохраняют одинаковыми правила обработки. Так инженер сможет связать различия в результатах с режимом испытаний, а не с неодинаковым отбором или подготовкой материала. Если лаборатория получает образцы от разных партий или после разных операций, серию следует рассматривать отдельно, а не объединять без обоснования.
Матрица нагрузок и скоростей: как организовать серию
Для подбора режима недостаточно провести испытание при одной нагрузке и одной скорости.
Если задача - понять, как условия контакта влияют на трение и износ, планируют серию, в которой параметры меняют контролируемо. Для антифрикционных порошковых материалов ГОСТ 26614-85 связывает оценку свойств с зависимостью износа и силы трения от скорости скольжения и силы нагружения. По этим данным определяют интенсивность изнашивания и коэффициент трения.
Практически это означает, что нагрузку и скорость рассматривают как отдельные факторы. Сначала фиксируют неизменные условия, включая материал контртела, геометрию контакта, температуру и наличие смазки. Затем меняют выбранный параметр и регистрируют результаты по каждому режиму. Если одновременно менять нагрузку, скорость и условия смазывания, становится трудно определить, какой фактор повлиял на измерения.
Для испытаний материалов и покрытий при контакте с волокнистой массой ГОСТ 23.223-85 предусматривает определение сил трения, предельно допустимых нагрузок и скоростей скольжения. Испытания проводят при ряде заданных значений давления прижима p и скорости v. Конкретные значения этих параметров выбирают по применимой методике и задаче, а не переносят на другие виды контакта без проверки.
В рабочей матрице испытаний указывают:
постоянные условия, одинаковые для всей серии;
параметр или параметры, которые меняют;
нагрузку и скорость для каждой точки;
наличие или отсутствие смазки;
измеряемые показатели трения и износа.
Результаты удобно сопоставлять в таблице или графике зависимости износа и силы трения от нагрузки и скорости. Такая подача помогает увидеть тенденции и сравнить материалы при одинаковых условиях. При этом лабораторные данные описывают поведение системы в заданном режиме, а не автоматически подтверждают ее ресурс в реальном механизме.
Образцы для испытания покрытий и графит антифрикционный
Покрытие в испытании рассматривают как часть контактной системы, а не как самостоятельный показатель качества.
Для корректного сравнения важно зафиксировать материал основы, контртело, условия контакта и наличие смазки. Если сравнивают покрытый и непокрытый образцы, остальные параметры серии должны оставаться одинаковыми. Иначе результат нельзя однозначно связать с покрытием.
Графит антифрикционный может быть связан с покрытиями, применяемыми в ходовых частях машин. В таких задачах инженер выбирает схему испытания с учетом реального контакта и заранее определяет, какие показатели сравнивает. В протоколе полезно отдельно описать подготовку поверхности и состояние образца до испытания, не приписывая покрытию результат, полученный при отличающихся нагрузке или скорости.
Совет инженера
Сценарий: нужно сопоставить покрытие в паре трения, применяемой в ходовой части машины.

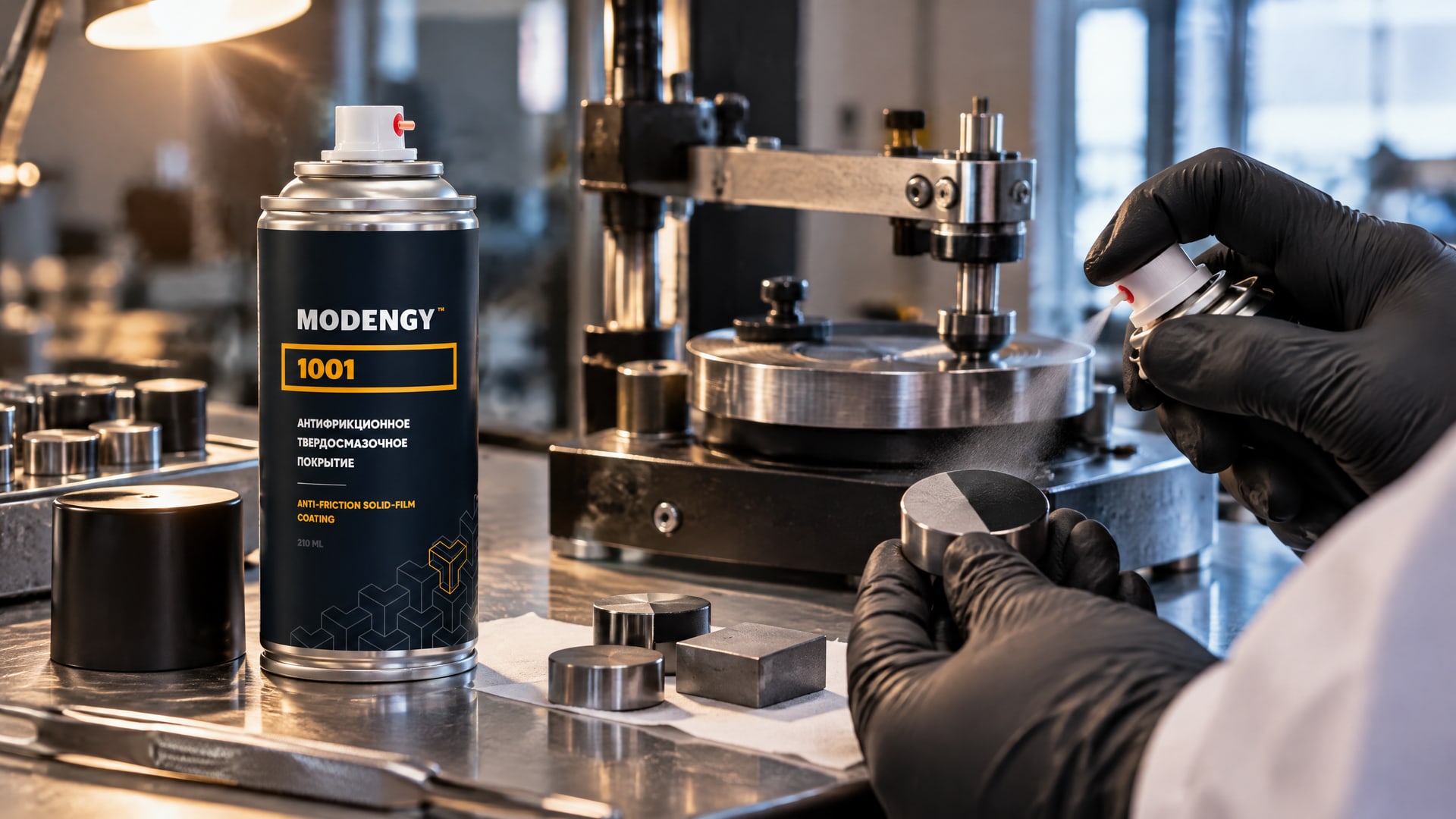

Что делают: рассматривают MODENGY 1001 как один из вариантов покрытия для такого узла и включают его в серию с одинаковыми образцами основы, контртелом и заданными условиями контакта.
Итог: результаты можно сравнивать внутри этой серии по выбранным показателям, не подменяя лабораторную оценку прогнозом срока службы.
Для сравнения покрытий ориентируются на методику, соответствующую типу материала и контакта. ГОСТ 30480-97 подходит для сравнительной оценки материалов и покрытий, а ГОСТ 26614-85 устанавливает отдельные требования для антифрикционных порошковых материалов. Их требования нельзя смешивать: стандарт выбирают по объекту испытаний, а форму и подготовку образцов сверяют с применимым документом.
Часто задаваемые вопросы
Сколько образцов нужно для испытаний по ГОСТ 30480-97?
По ГОСТ 30480-97 для одного режима от партии материала испытывают не менее пяти одинаковых образцов. Они должны быть изготовлены из материала одной марки и плавки по единой технологии. Также контролируют близость структуры и твердости: отклонения по твердости не должны превышать ±HB 10 или ±HRC 1.
Достаточно ли указать нагрузку, чтобы задать режим испытания?
Нет. Для воспроизводимого сравнения также задают скорость скольжения и температуру, а в зависимости от метода фиксируют геометрию контакта и наличие смазки. ISO 7148-2:2012 предусматривает испытания полимерных подшипников при заданных нагрузке, скорости и температуре, как со смазкой, так и без нее.
Можно ли использовать один метод для испытания материала и смазки?
Не всегда. Методы выбирают по объекту оценки. ISO 7148-1:2012 и ISO 7148-2:2012 рассматривают материалы подшипников скольжения, а ISO 19291:2016 и ASTM D5707-23 предназначены для оценки свойств смазок в осциллирующих схемах. Перед испытанием нужно сверить задачу и условия контакта с выбранной методикой.
Можно ли по лабораторному результату определить срок службы узла?
Лабораторное сравнение показывает поведение материалов или покрытий в заданных условиях испытания. ГОСТ 30480-97 предусматривает сравнительную оценку, контроль стабильности свойств и получение исходных данных для расчетов. Такой результат полезен для отбора вариантов, но сам по себе не заменяет испытания готового узла в условиях эксплуатации.
Заключение
Подбор режимов трения начинается с определения объекта оценки и выбора соответствующего стандарта. Затем задают нагрузку, скорость, температуру, тип контакта и условия смазывания, а образцы отбирают так, чтобы их материал, партия и технология изготовления были сопоставимыми. Для ГОСТ 30480-97 это означает не менее пяти одинаковых образцов на один режим, одну марку и плавку материала и ограниченные отклонения по твердости.
Следующий шаг - составить протокол испытаний: указать применимую методику, характеристики образцов, постоянные условия и параметры, которые будут меняться в серии. После этого результаты можно сравнить в пределах заданного режима и использовать для выбора материалов или покрытий, сохраняя границу между лабораторной оценкой и прогнозом работы узла.
