Пенообразование в системе подачи смазочно-охлаждающей жидкости - частая проблема, которая кажется безобидной на первый взгляд. На практике пена в СОЖ снижает эффективность охлаждения, ухудшает стабильность обработки, вызывает срывы насоса и повышает риск коррозии деталей. Главное: пена почти никогда не возникает просто так. За ней скрываются конкретные причины - от качества воды и концентрации жидкости до подсоса воздуха и механики подачи. Статья поможет вам быстро диагностировать проблему и выбрать правильное решение, а не маскировать симптом пеногасителем.
Инженерам и закупщикам станкостроительного производства важно понимать: если пена появилась на ЧПУ-станке или в системе с высоким давлением подачи, это сигнал к проверке не только самой жидкости, но и целой цепочки факторов - от жесткости воды до геометрии форсунок.
Три условия для возникновения пены в СОЖ
Пена в смазочно-охлаждающей жидкости - не случайное явление, а результат трех одновременно действующих факторов.
Если исключить хотя бы один из них, пена либо не появится, либо быстро рассеется.
Первое условие: наличие ПАВ. Водосмешиваемые эмульсии содержат эмульгаторы (поверхностно-активные вещества), которые снижают поверхностное натяжение на границе между жидкостью и воздухом. Это необходимо для образования стабильной эмульсии, но именно эти компоненты стабилизируют и пену. Неэмульгированные масла (чистые минеральные) пеняться не будут, даже если их активно взбивать.
Второе условие: перемешивание с воздухом. Вспенивание происходит, когда жидкость интенсивно контактирует с воздухом - при подаче на высоком давлении, через каскадный возврат в бак, при подсосе воздуха в линию всасывания насоса или при низком уровне жидкости в баке. Без перемешивания пена просто не образуется.
Третье условие: условия для ее стабилизации. Пена удерживается стенками пузырьков благодаря той же эмульсии. Если качество эмульсии нарушено (например, из-за мягкой воды или неправильной концентрации), пузырьки становятся прочнее и дольше не лопаются. Так пена переходит из временного явления в систематическую проблему.
Мягкая вода как главная химическая причина
Среди всех факторов, вызывающих пенообразование, качество воды часто выходит на первое место.
Мягкая вода с содержанием солей жесткости менее 50–100 ppm - классический триггер пены в эмульсионных системах.
Причина проста: жесткость воды (кальций и магний в составе) влияет на поверхностное натяжение и устойчивость пленки, которая образует стенку пузырька пены. При правильной жесткости эта пленка становится нестабильной и быстро разрушается. В мягкой воде, напротив, пленка держится дольше, и пена становится агрессивной и долгоживущей.
Многие производители СОЖ специально подбирают состав эмульгаторов, исходя из ожидаемой жесткости воды на производстве. Если вода мягче, чем рассчитано, эмульсия ведет себя не как задумано: вспенивается, может расслаиваться, теряет антикоррозионные свойства.
Как проверить жесткость воды? Используйте тест-наборы (капсулы с реагентом) или обратитесь в лабораторию. Норма - от 80 до 200 ppm в пересчете на CaCO3. Если ниже 50 ppm, вода слишком мягкая; если выше 300 ppm - жесткая. Для большинства эмульсий оптимально 100–150 ppm.
Что делать? Если вода мягкая, ее нужно минерализовать. На практике закупщики либо добавляют хлорид кальция или соль жесткости перед разведением СОЖ, либо переходят на жидкости, специально разработанные для мягкой воды. Проверка и корректировка жесткости - это не временная мера, а обслуживание системы подачи, которое окупается стабильностью режима и отсутствием переделок.
Завышенная концентрация и неправильный режим приготовления
Нарушение концентрации - вторая по частоте причина пены после качества воды.
Многие операторы полагают, что «чем богаче эмульсия, тем лучше защита и охлаждение». На практике это создает обратный эффект.
Когда концентрация выше нормы, эмульгаторов в растворе становится слишком много. Они образуют избыток адсорбированных слоев на поверхности, что усиливает стабилизацию пузырьков пены. Кроме того, переконцентрированная эмульсия часто имеет повышенную вязкость, что создает дополнительное сопротивление потоку и усиливает турбулентность - идеальные условия для вспенивания.
Правильная концентрация указана производителем в паспорте и обычно составляет 5–10% для универсальных эмульсий. Отклонение на 1–2% может быть допустимо, но свыше 15% - это уже явное нарушение. Контролировать концентрацию должны регулярно рефрактометром. Регулярный контроль концентрации СОЖ с помощью рефрактометра для СОЖ (Brix 0–20%) помогает поддерживать оптимальные параметры и предотвратить пенообразование.

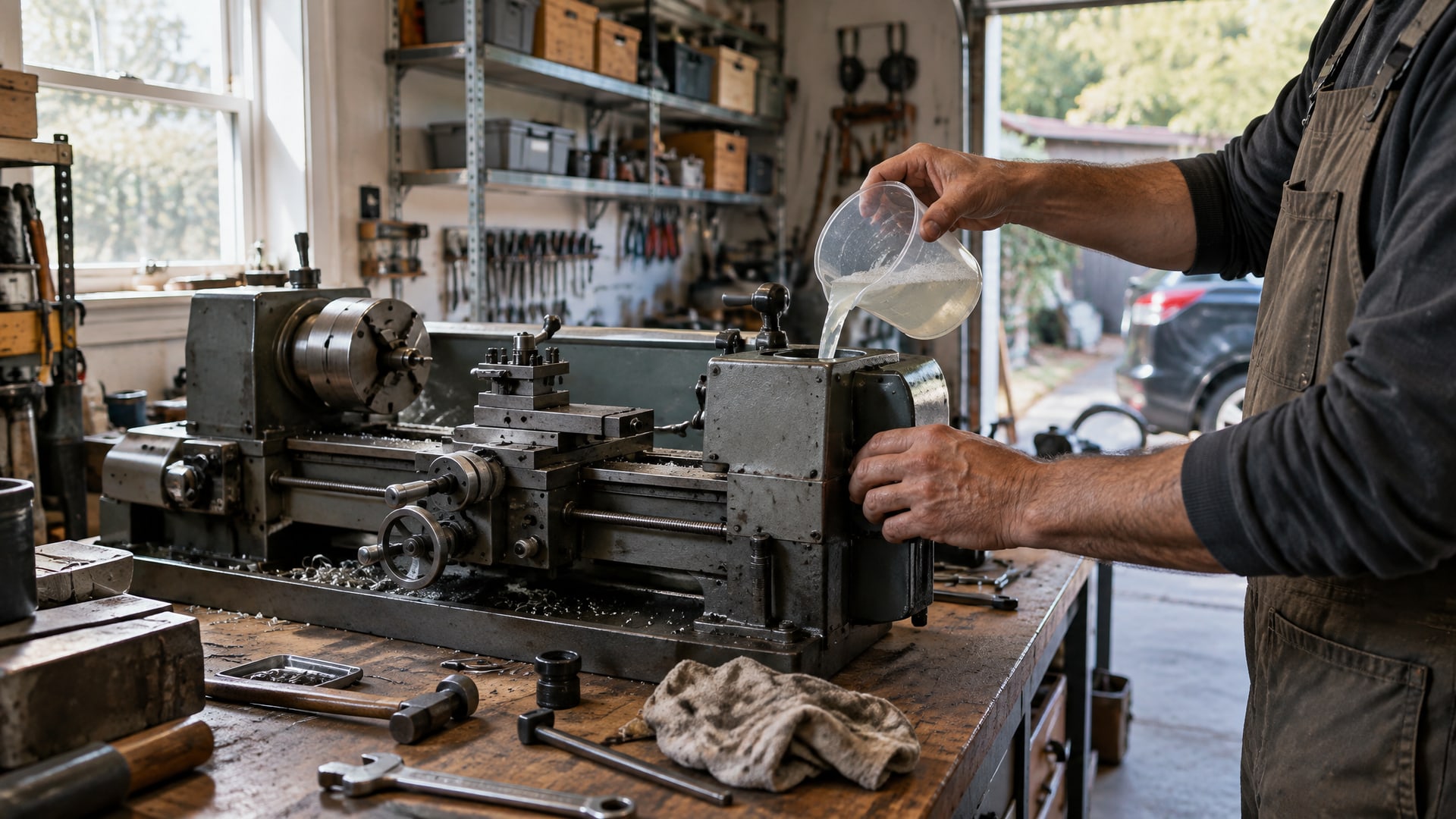

Важный момент: при разведении концентрата нужно соблюдать правило «лить воду в бак, потом добавлять концентрат». Если вылить концентрат в воду или развести на скорую руку, получится нестабильная эмульсия с неправильной структурой. Такая жидкость склонна к расслоению, пене и потере смазывающих свойств.
Подсос воздуха и неправильная геометрия системы подачи
Пенообразование часто - результат не химии, а механики.
Подсос воздуха в систему подачи и неправильное направление потока жидкости превращают обычную эмульсию в генератор пены.
Где прячется утечка воздуха?

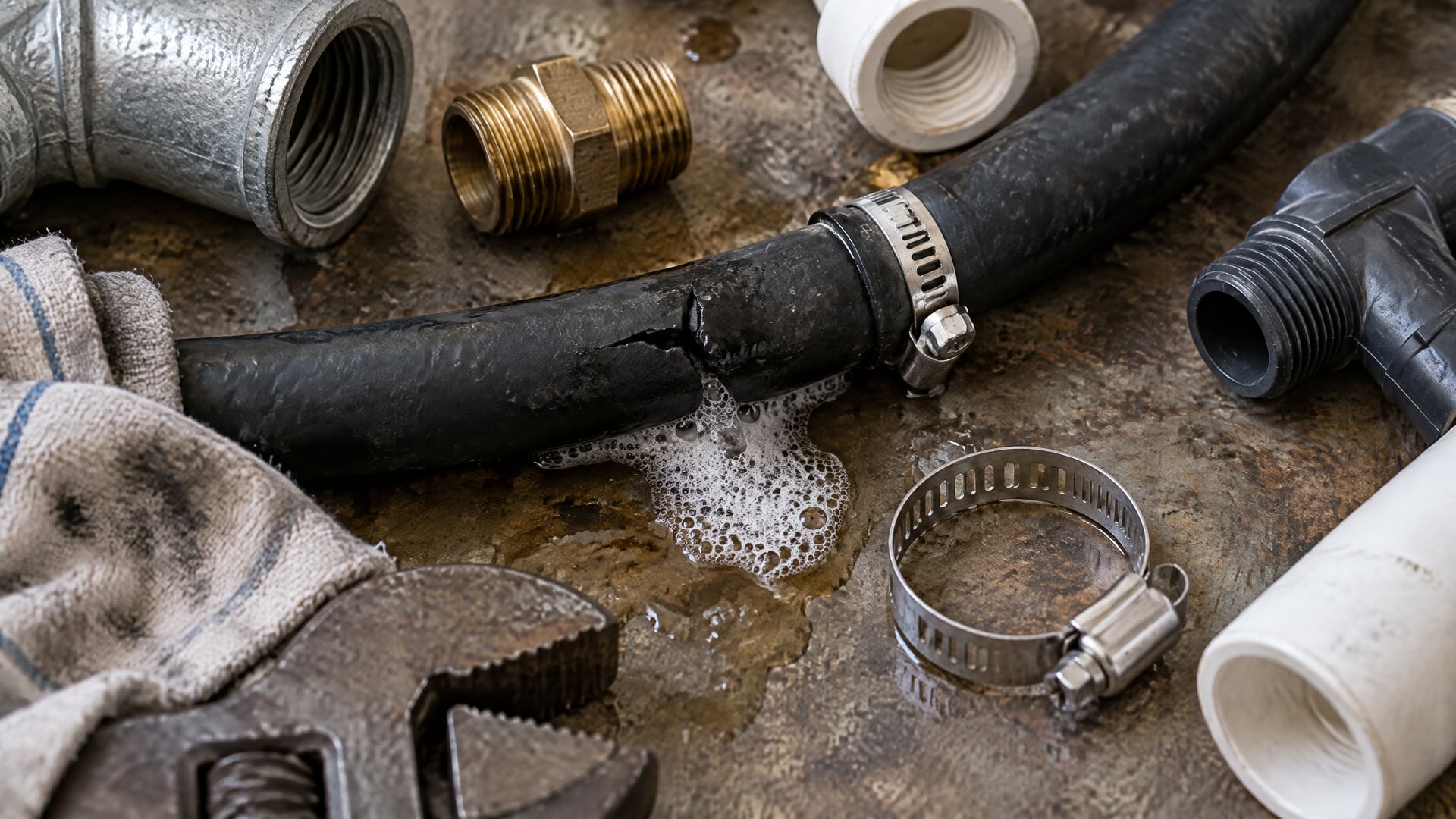

Всасывающая линия насоса: трещины в шланге, ослабленные хомуты, неплотные соединения фитингов. Даже микроутечка при разрежении, создаваемом насосом, засасывает воздух.
Уплотнения вала насоса: со временем сальники изнашиваются и начинают пропускать воздух вместо удержания жидкости.
Низкий уровень жидкости в баке: насос начинает захватывать не только жидкость, но и воздух с поверхности.
Воздушные «карманы» в трубопроводе: если линия прокладена с подъемом без предусмотренного выпуска воздуха, пузырьки скапливаются и нарушают подачу.
Механика потока
Даже если воздуха нет, неправильная геометрия системы может создавать пену за счет турбулентности и перемешивания. Классические ошибки:
Каскадный возврат: жидкость со станка падает в бак с высоты, как водопад. Удары и распыление смешивают жидкость с воздухом.
Чрезмерное давление подачи: напор выше 30 бар создает избыточную турбулентность на форсунках и в зоне резания.
Форсунки направлены неправильно: если острый угол между струйками или они направлены в стенку насоса, возникает интенсивное распыление и завихрение.
Короткое время отстаивания: жидкость со станка возвращается в бак и сразу же подается назад, без времени на отделение воздуха и осаждение стружки.
Инженеры на практике часто предлагают простые исправления: понизить давление до 20–25 бар, переориентировать форсунки так, чтобы они направлены вдоль инструмента, а не перпендикулярно, организовать плавный, а не каскадный возврат жидкости в бак и увеличить объем бака или время цикла отстаивания.
Загрязнение бака и неправильная фильтрация
Загрязнения в системе подачи выступают активаторами пены.
Частицы стружки, остатки предыдущих жидкостей, моющие средства и посторонние масла нарушают баланс эмульсии и превращают ее в неустойчивую, склонную к пенообразованию смесь.
Стружка и шлам играют двойную роль: во-первых, они механически перемешивают жидкость при циркуляции, во-вторых, их поверхность служит местом образования пузырьков (гетерогенная нуклеация пены). Если в баке скапливается слой осадка толще 5–10 см, это серьезная проблема.
Остатки моющих средств опаснее, чем кажется. Обычно станки моют перед заливкой новой жидкости, но если моющее средство смыто не полностью, оно остается на внутренних стенках и попадает в свежую эмульсию. Моющие ПАВ совсем другого типа, чем эмульгаторы в СОЖ, и они часто усиливают пенообразование или вызывают расслоение эмульсии.
Посторонние масла (неизвестного происхождения, старые загрязнения) нарушают микроэмульсию и провоцируют пену.
Фильтрация и ее влияние на пену
Здесь есть парадокс: слишком тонкая фильтрация (менее 5 микрометров) может усиливать пенообразование, потому что она механически разрушает структуру эмульсии и вымывает противовспенивающие присадки из жидкости. Рекомендуемая фильтрация для систем общего назначения -10–25 микрометров. Для высокоточной ЧПУ-обработки допустима 5–10 микрометров, но только если система спроектирована с учетом этого.

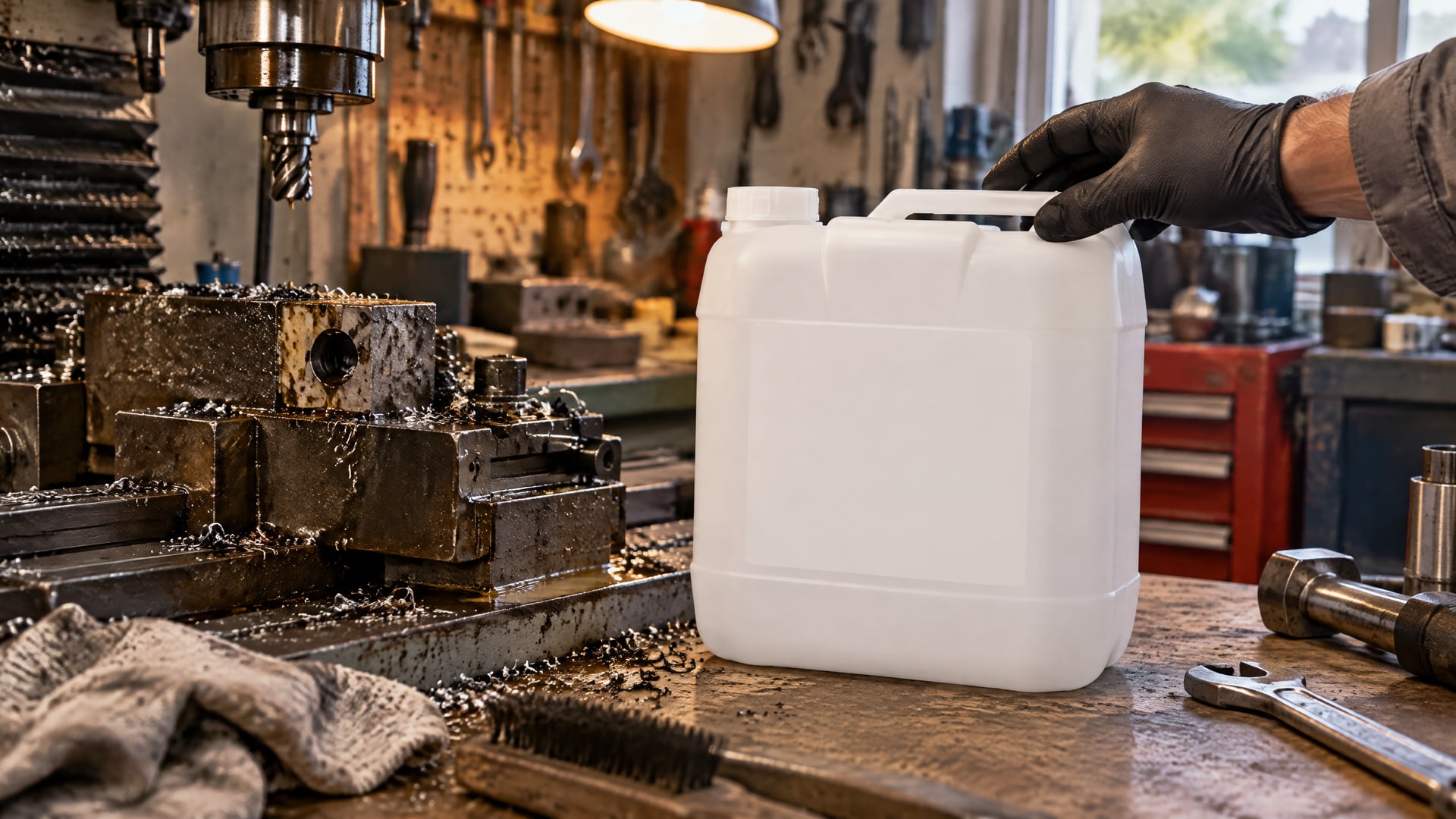

Для предотвращения пенообразования важно использовать качественные концентраты СОЖ, такие как EFELE CF-627, который разработан для мягкой и жесткой воды и обладает хорошими антипенными свойствами. Это означает, что правильный выбор жидкости изначально снижает риск образования пены даже при нарушениях в содержании системы.
Быстрая диагностика пены: план действий на 10 минут
Если в станке или системе подачи внезапно появилась пена, начните диагностику в этом порядке.
Каждый шаг занимает несколько минут и позволяет исключить причину.

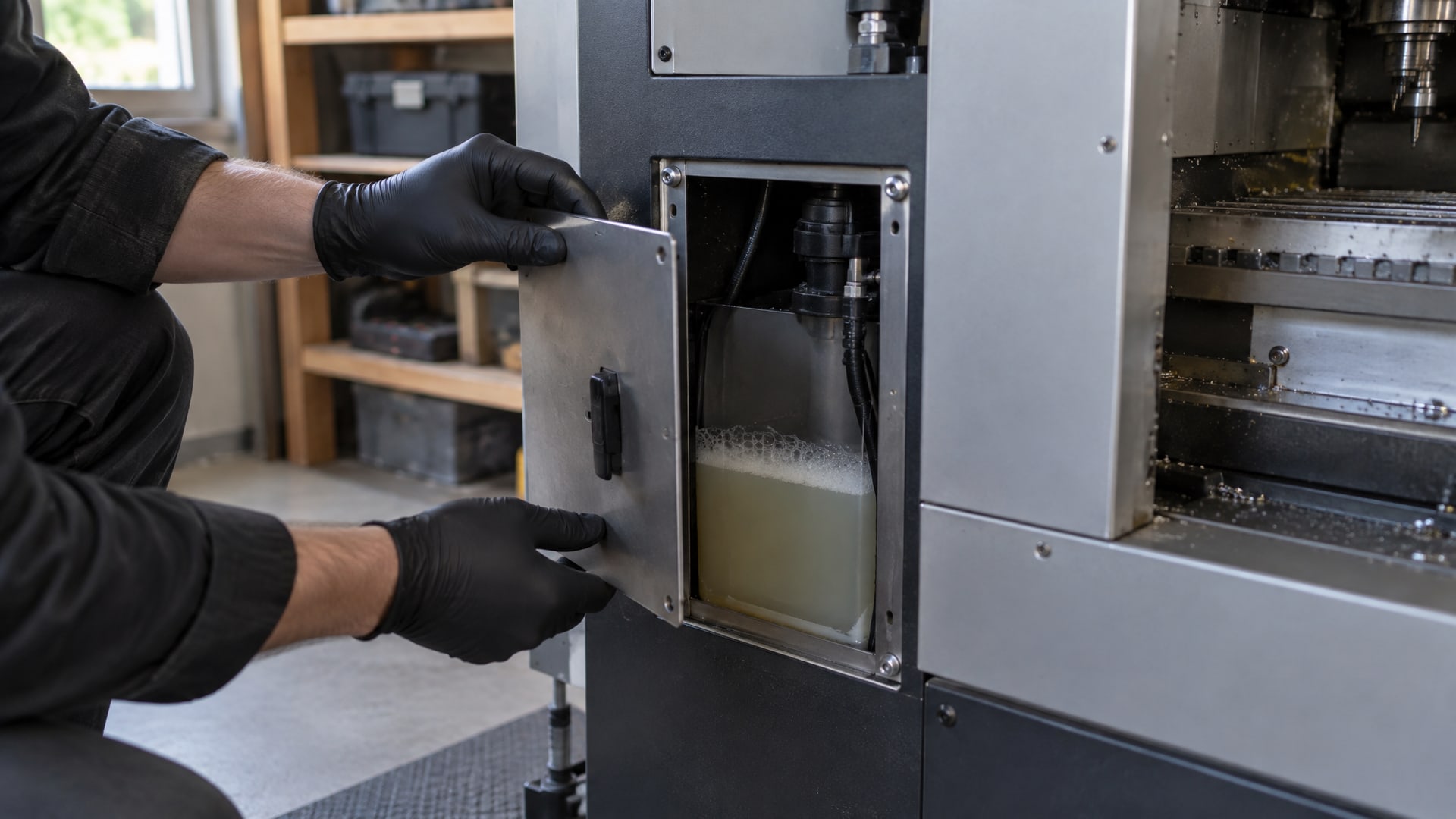

Шаг 1: проверьте уровень жидкости в баке. Откройте люк и посмотрите визуально. Уровень должен быть на 60–80% емкости бака. Если жидкости очень мало (менее 30%), насос захватывает воздух. Долейте жидкость до нормы. Если пена сразу исчезла - это была ваша причина.
Шаг 2: измерьте концентрацию рефрактометром. Возьмите пробу жидкости из бака (не со станка) и проверьте по шкале Brix. Норма обычно 5–10%. Если показатель выше нормы на 2–3%, это уже нарушение. Отведите пробу в лабораторию или сделайте анализ по методу кислотного числа и вязкости, если пена сохраняется - значит, причина не только в концентрации.
Шаг 3: проверьте жесткость воды. Используйте тест-полоски или реактивный набор. Если показатель ниже 50 ppm, вода точно мягкая. Это высокий риск пены. Замените воду на более жесткую или добавьте минерализацию (кальций).
Шаг 4: осмотрите насос и линии на предмет утечек. При выключенной системе посмотрите, нет ли масляных пятен вокруг насоса, уплотнений, соединений. Если есть - это подсос воздуха. Затяните хомуты, проверьте фитинги, при необходимости замените сальники.
Шаг 5: понизьте давление подачи. Если система работает выше 30 бар, снизьте его до 20–25 бар и включите станок на 10 минут. Если пена исчезла - причина была в избыточном давлении.
Шаг 6: проверьте направление форсунок и организацию возврата. Убедитесь, что жидкость со станка не падает каскадом в бак, а плавно стекает по стенке или через погруженную трубу. Переориентируйте форсунки так, чтобы они не распыляли жидкость в воздухе.
Если после этих действий пена исчезла, проблема решена. Если осталась, скорее всего, это комбинация причин (например, мягкая вода + завышенная концентрация + старая жидкость). Тогда требуется частичная замена жидкости и более глубокая диагностика.
Почему пеногаситель - не решение проблемы
Пеногаситель (обычно на основе силикона или полиэфира) - популярный и быстрый способ подавить видимые симптомы пены.
Он работает: при добавлении даже небольшого количества (0,1–0,5% от объема) пузырьки рушатся в течение минут.
Но это временная мера. Вот почему:
1. Пеногаситель не устраняет причину. Если в системе мягкая вода, завышенная концентрация или подсос воздуха, пена вернется через несколько часов. Оператор добавляет новую порцию присадки - и цикл повторяется.
2. Присадка маскирует деградацию жидкости. Пена часто - первый признак того, что эмульсия теряет стабильность из-за загрязнения или старения. Подавляя видимые симптомы, вы не заметите момент, когда жидкость окончательно испортится.
3. Избыток пеногасителя может повредить инструмент и обрабатываемые детали. Кремнийсодержащие пеногасители часто оставляют маслянистый налет, который может нарушить адгезию лакокрасочного покрытия или привести к проблемам при последующей обработке.
4. Расходы растут. Вместо того чтобы один раз купить качественную жидкость и настроить систему, вы постоянно довливаете пеногасители, и в итоге затраты превышают стоимость правильного решения.
Пеногаситель оправдан только как экстренная мера - например, если неожиданно пошла пена за час до отправки партии и нужно срочно ее подавить. После этого немедленно найдите и устраните причину.
Почему пена опасна в производстве
Может показаться, что пена - это просто косметический дефект: жидкость пенится, но работает.
На практике это серьезная угроза для оборудования и качества обработки.
Срыв насоса. Пена - это в основном воздух. Когда насос начинает качать смесь воздуха и жидкости вместо чистой жидкости, он теряет производительность. При сильном пенообразовании насос может вообще не поддерживать давление и срываться. Это приводит к нестабильной подаче на форсунки и прерывистому охлаждению инструмента.
Ухудшение охлаждения и смазки. Пузырьки воздуха занимают место жидкости, и охлаждающий эффект падает. Инструмент перегревается, быстрее изнашивается, теряет точность. То же касается и защиты от трения: слой пены менее эффективен, чем слой эмульсии.
Коррозия деталей. Пена нестабильна; когда пузырьки лопаются, в зазорах остаются микропленки жидкости, которые сохнут и окисляются быстрее, чем сплошной слой эмульсии. Это создает условия для микроржавчины.
Шум и вибрация. При прохождении через форсунки и линии пена создает турбулентность и кавитацию, что повышает уровень шума и вибрации. Это снижает точность обработки и может ускорить износ направляющих.
Загрязнение бака и сокращение ресурса жидкости. Если пена стабильна, она разносит загрязнения по всей системе. Когда пена рушится, осадок оседает не локально, а по всему объему, что ускоряет деградацию жидкости.
Таким образом, пена - не просто неудобство, а признак того, что система работает на грани отказа. Быстрая диагностика и устранение причины - это инвестиция в надежность оборудования и качество готовой продукции.
Часто задаваемые вопросы
Если в станке пенится СОЖ, это означает, что жидкость плохая?
Не обязательно. Пена возникает только при одновременном наличии трех условий: ПАВ в составе жидкости, активное перемешивание с воздухом и подходящие условия для стабилизации пузырьков. Проблема часто кроется в воде (мягкая), давлении подачи или подсосе воздуха, а не в самой СОЖ. Качественная жидкость может пениться в неправильно настроенной системе, и наоборот.
Что быстро убирает пену: пеногаситель или замена концентрации?
Пеногаситель работает быстрее (минуты), но это временное решение. Если корень проблемы в завышенной концентрации, замена на правильную займет 2–3 часа (частичная замена) и решит проблему на недели. Пеногаситель нужно добавлять каждые несколько часов. Выбирайте пеногаситель, только если нужна срочная мера, затем решайте основную причину.
Мягкая вода: как ее определить и что с этим делать?
Мягкая вода содержит менее 50–100 ppm солей жесткости (в пересчете на CaCO3). Определить можно тест-полосками (продаются в хозмагах) за 2 минуты. Что делать: либо добавить в воду хлорид кальция перед разведением СОЖ (дозировка зависит от исходной жесткости), либо установить умягчитель на входе, либо перейти на жидкости, разработанные для мягкой воды.
Почему слишком тонкая фильтрация усиливает пенообразование?
Очень тонкие фильтры (менее 5 микрометров) механически разрушают структуру эмульсии при прохождении через сетку, могут вымывать из жидкости противовспенивающие присадки и создавать перепады давления, способствующие кавитации. Рекомендуемая фильтрация -10–25 микрометров. Переходите на более тонкую только если это предусмотрено конструкцией насоса и линий.
На ЧПУ-станке пена сильнее, чем на обычном. Почему?
На ЧПУ часто используется высокое давление подачи (30–50 бар), высокая скорость подачи, и система работает в импульсном режиме (кратковременные подачи большого напора). Это создает максимальную турбулентность и аэрацию. Плюс ЧПУ обычно имеют герметичные баки с малым объемом, что оставляет мало времени на отстаивание жидкости. Решение: снизить давление до 20–25 бар, проверить конструкцию форсунок и увеличить объем бака, если возможно.
Заключение
Пенообразование в смазочно-охлаждающей жидкости почти всегда - результат комбинации управляемых факторов: качества воды, концентрации эмульсии, герметичности системы и параметров подачи. Правильная диагностика занимает 10–15 минут и позволяет быстро выявить виновника.
Помните главное: пеногаситель - не лечение, а скорая помощь. Настоящее решение требует устранения причины: проверки жесткости воды, корректировки концентрации рефрактометром, герметизации линий всасывания, снижения давления подачи и организации правильного возврата жидкости в бак. Инвестируйте в профилактику - и проблем с пеной не будет. Система подачи, работающая в стабильных параметрах, окупает свою надежность стабильностью режима обработки и долгим ресурсом как инструмента, так и самой жидкости.
