Графен - один атомный слой углерода с прочностью на растяжение около 130 ГПа - становится ключевой добавкой в проникающих смазках для защиты трубопроводной арматуры, задвижек и резьбовых соединений. Когда обычная масляная пленка разрушается под давлением, температурой или коррозией, графеновые частицы остаются в микрозазорах, предотвращая схватывание и задир металла. Для инженеров и закупщиков это означает реальное снижение времени простоя, облегчение ремонта заклинивших соединений и защиту от вымывания смазки в агрессивных средах. Статья раскрывает научные основы работы графена в смазке и практические сценарии его применения в трубопроводной арматуре.
Графен как наномодификатор в граничной смазке
В микрозазорах между витками резьбы или в щелевых уплотнениях задвижек возникает режим граничной смазки, когда металл контактирует напрямую или через монослой смазки толщиной в нанометры.
Здесь стандартное минеральное масло теряет эффективность: пленка разрушается, трение растет, начинается микросварка поверхностей. Графен решает эту задачу иначе - его чешуйки встраиваются в микронеровности и образуют дополнительный защитный слой с неабразивными свойствами. Модуль Юнга графена примерно 1000 ГПа, что существенно выше, чем у стали, позволяет держать зазор под нагрузкой и предотвращать схватывание.
Практический результат: при добавке всего 0,1 % графена по массе коэффициент трения скольжения снижается в 1,5–2 раза. Это означает, что при заворачивании болта или закрытии задвижки требуется существенно меньше усилия, а значит, ниже риск срыва грани и перекоса соединения. Для тепловых сетей и высокотемпературных трубопроводов, где резьба работает в условиях теплового расширения и вибрации, такое снижение трения критично.
Долговечность графеновой пленки подтверждается циклическими испытаниями: однослойный графен выдерживает около 6400 циклов скольжения, а многослойный -47 000 циклов. Это позволяет смазке служить дольше без переподсмазки в условиях повторяющихся нагрузок, типичных для запорной арматуры и клиновых задвижек.
Проникновение в микрозазоры и защита от коррозии
Задвижки для трубопроводов, особенно в системах с застойными участками, подвержены закисанию.
Ржавчина и окисные пленки образуют жесткое соединение между штоком и корпусом, затрудняя открытие и создавая риск обрыва. Обычная смазка в этом случае остается на поверхности, не проникая в зазоры, где формируется коррозия.

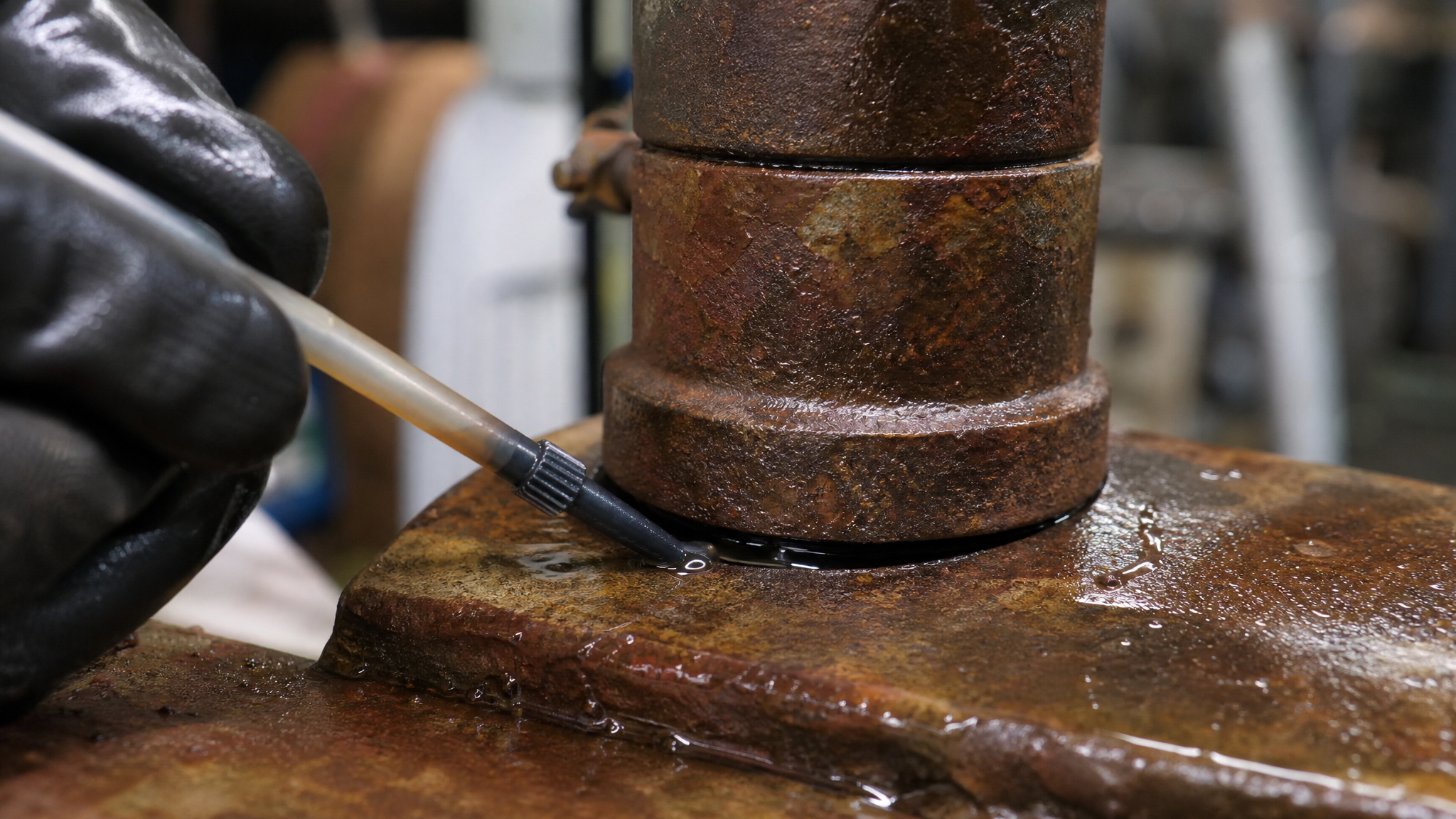

Проникающие смазки на основе легких масел с графеном действуют иначе. Жидкая фаза, будучи текучей, проникает в микротрещины и поры окисной пленки, а графеновые частицы следуют за ней. Внутри микрозазора графен физически разрыхляет коррозионные продукты, создавая микропусты, через которые смазка распределяется дальше. Одновременно графен служит преградой между металлом и кислородом из воды или воздуха, замедляя развитие коррозии.

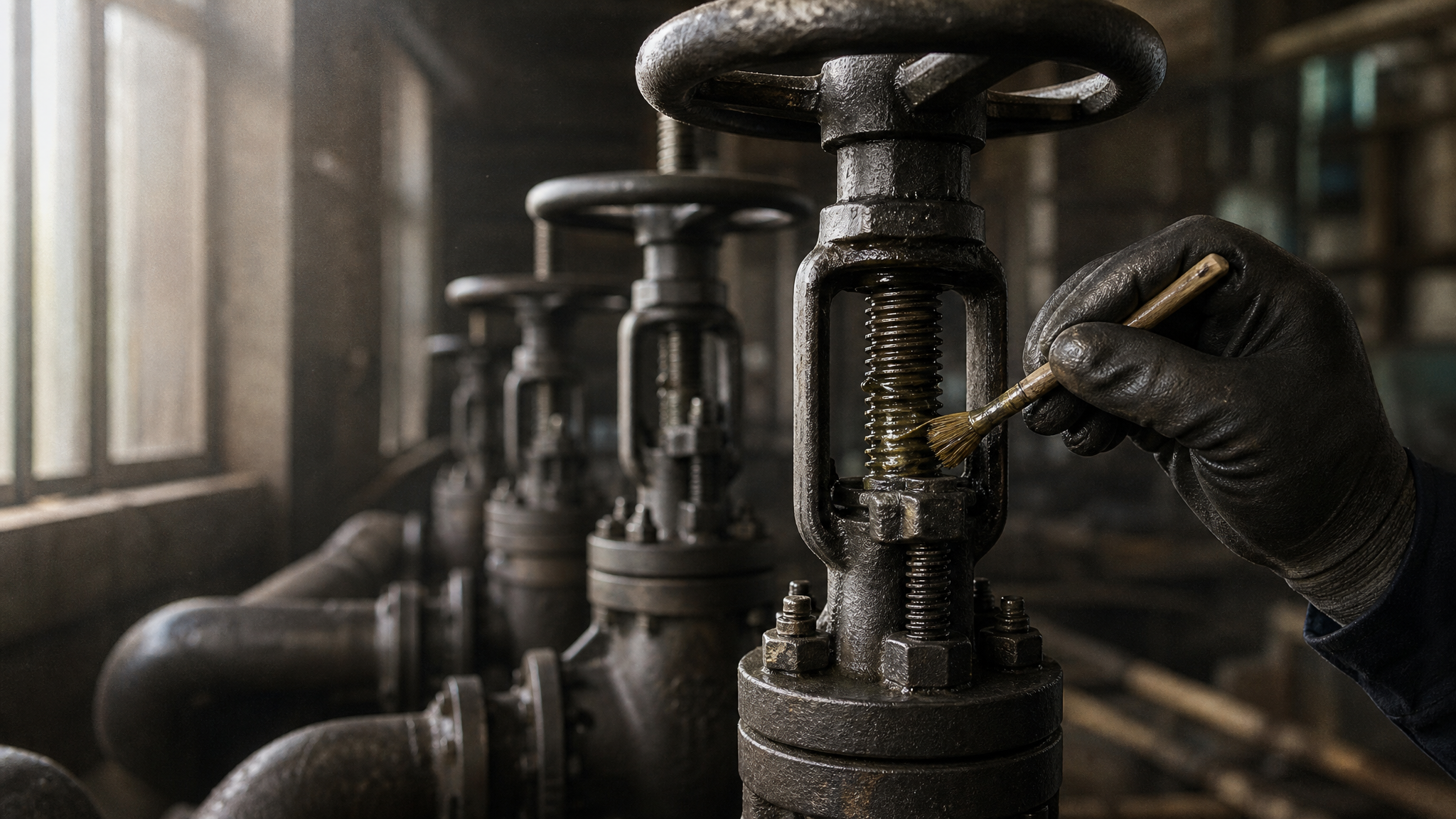

Для задвижек фланцевых и клиновых типов это означает возможность восстановления подвижности без полной разборки. На практике оператор наносит проникающую смазку с графеном на шток, дает ей время на проникновение (15–30 минут), и затем встречает значительно меньшее сопротивление при повороте вентиля. Это особенно важно для трубопроводов тепловых сетей, где регулировка давления требуется часто, но разборка узла - затратна и опасна.
Механизм снижения износа и задира
Индекс задира - главный параметр, определяющий, при какой нагрузке две скользящие поверхности начнут прилипать друг к другу, блокируя движение.
В испытаниях с 0,1 % графена индекс задира возрос почти в 2,9 раза, а несущая способность - в 3,8 раза. Эти цифры показывают, что смазка с графеном выдерживает в 3–4 раза более высокие нагрузки, прежде чем произойдет микросварка.
Механизм работает за счет того, что графеновые чешуйки располагаются перпендикулярно направлению скольжения, замыкая микровершины шероховатости. Когда два металла давят друг на друга, графен амортизирует давление и не позволяет контактирующим атомам металла подойти достаточно близко для взаимодействия. При этом диаметр пятна износа (участка, который изнашивается) уменьшается, что означает более равномерное распределение контактного давления и меньший локальный износ.
Для резьб в условиях вибрации или циклической нагрузки (как в клиновых задвижках при многократном открытии-закрытии) это особенно важно. Каждый цикл без схватывания - это сохраненный микрослой металла, продленная служба узла.
Теплопроводность и стабильность при высоких температурах
Графен имеет теплопроводность 4840–5300 Вт/м·К, что в десятки раз выше, чем у обычного масла.
Когда графеновые частицы включены в смазочную композицию в малых концентрациях, они создают микроканалы для отвода тепла. В результате теплопроводность смазочного слоя повышается до 12,1–33,4 Вт/м·К - в несколько раз больше, чем у чистого масла.
Для высокотемпературных трубопроводов это имеет два следствия. Во-первых, тепло быстрее отводится из контактной зоны, что снижает локальные температурные скачки и риск прикипания. Во-вторых, при повышенной температуре смазка дольше сохраняет свои вязкостные и адгезивные свойства благодаря более стабильной температурной ситуации в микрозазорах. Для арматуры, работающей при 60–100 °C и выше, это особенно ценно.
Проникающие смазки с графеном также содержат антикоррозионные присадки, которые при нагреве не теряют эффективность благодаря тому, что графеновые слои замедляют испарение легких фракций смазки. Это продлевает время защитного действия до переподсмазки.
Практические сценарии применения в типах задвижек для трубопроводов
Выбор смазки зависит от типа задвижки и условий работы.
Клиновые задвижки с плоскими затворами, работающие при частых переводах, требуют смазки, которая обеспечивает низкое трение и стойкость к вымыванию. Шаровые краны и пробковые задвижки нуждаются в защите от коррозии в зазорах, где застаивается вода или конденсат. Фланцевые соединения арматуры требуют смазку, которая не вытекает под давлением, но при этом проникает в резьбу болтов.

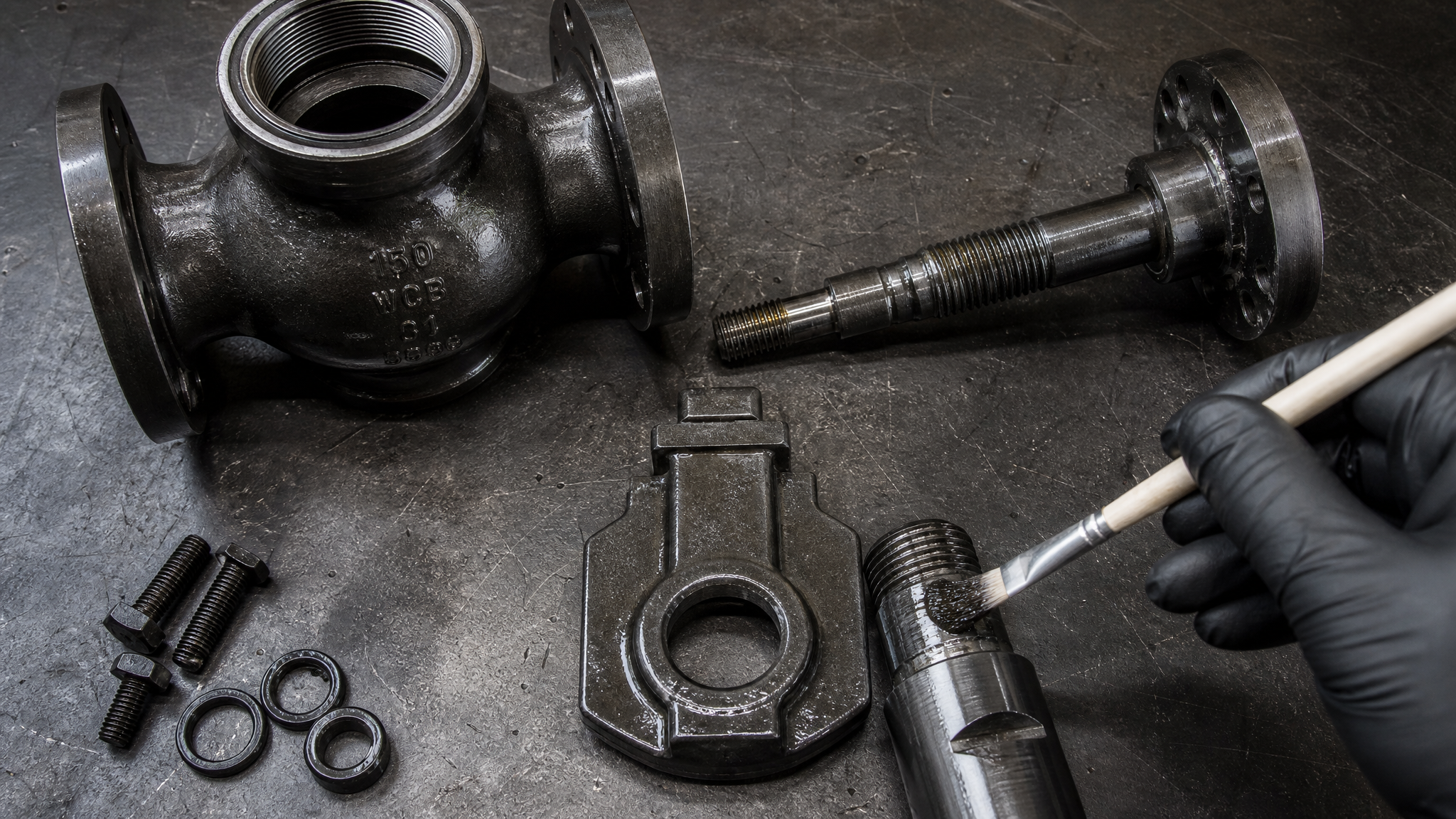

Для задвижек фланцевых типов, особенно на больших диаметрах (50, 100 мм и более), графеновая проникающая смазка упрощает монтаж-демонтаж. При первоначальной установке она предотвращает закусывание резьбы болтов, а при плановом техническом обслуживании облегчает разборку узла спустя несколько лет.
На трубопроводах тепловых сетей, где вода циркулирует постоянно и риск коррозии максимален, смазка с графеном срабатывает в режиме аварийного восстановления подвижности. Если задвижка начинает закусывать из-за ржавчины, проникающая смазка разрыхляет окисные наслоения и восстанавливает ход штока. Для оперативного персонала это означает возможность аварийного вмешательства без спуска системы на ремонт.
Запорные задвижки с клиновым затвором в условиях вибрирующего трубопровода (вблизи насосных станций, компрессорных установок) также выигрывают от графеновой смазки. Вибрация ускоряет износ и микросварку резьбы штока. Графен, удерживаясь в микрозазорах благодаря проникающим свойствам смазки, снижает кумулятивный ущерб.
Когда закусывание резьбы становится проблемой и требуется срочное вмешательство без полной разборки узла, смазки с графеном предпочтительнее обычных масел. Они быстрее проникают, начинают работать в режиме граничной смазки и не требуют длительного выдерживания.
Дисперсная стабильность и совместимость
Графеновые частицы - твердый материал, не растворимые в масле.
Поэтому ключевое требование к составу проникающей смазки - не просто содержать графен, а держать его в стабильной дисперсии, при которой частицы равномерно распределены в объеме и не осаждаются на дне емкости за время хранения и применения.
Многослойный графен (толщина 3–4 слоя) проще стабилизировать, чем однослойный или тонкие пленки графита. Это достигается за счет диспергирующих присадок, которые создают слой адсорбции вокруг частицы, препятствуя их агломерации. Совместимость состава с металлом, пластиком и резиной (уплотнителями) проверяется испытаниями, поскольку некоторые присадки могут разбухать резину при длительном контакте.
При выборе проникающей смазки с графеном для трубопроводной арматуры важно не полагаться на заявления производителя, а запросить паспорт продукта с данными по времени отстаивания дисперсии (не менее 6–12 месяцев без расслоения), совместимости с конкретными уплотнениями и результатами испытаний на трение, износ и коррозию. Это гарантирует, что графеновая смазка не осядет за время хранения и сохранит свои свойства на протяжении всего сезона применения.
Часто задаваемые вопросы
Чем проникающая смазка с графеном отличается от обычного масла для задвижек?
Проникающая смазка имеет более низкую вязкость, чтобы проникать в микротрещины коррозии, а графен добавляет защитный слой в зазорах, где масло само по себе неэффективно. Обычное масло остается на поверхности и вымывается потоком воды; смазка с графеном проникает глубже и удерживается в микрозазорах благодаря адгезии графена к металлу.
Как часто нужно переносить смазку с графеном на фланцевые соединения арматуры?
Частота переподсмазки зависит от условий (температура, влажность, вибрация). В тепловых сетях при нормальной работе обычно достаточно обработки один раз перед зимним сезоном. При аварийной ситуации смазка наносится по мере необходимости, и эффект проявляется в течение 20–30 минут.
Может ли графеновая смазка улучшить подвижность клиновой задвижки, забившейся ржавчиной?
Да, если задвижка еще способна минимально шевелиться. Проникающая смазка разрыхляет окисные пленки и восстанавливает ход. Если задвижка полностью заклинена, может потребоваться предварительное прогревание или демонтаж.
Безопасна ли смазка с графеном для использования в пищевой и фармацевтической промышленности?
Нет, стандартные графеновые проникающие смазки не имеют допуска на контакт с пищей и лекарствами. Для таких применений требуется специальный состав с сертификацией NSF H1 или аналогичной, что крайне редко встречается среди графеновых смазок.
Влияет ли графен на изоляционные свойства смазки в электрических соединениях?
Графен - электропроводный материал. Его присутствие в смазке может снизить электрическое сопротивление. Если смазка используется в контактных группах под напряжением, это нужно учитывать; для механических узлов трубопроводов проблемы нет.
Заключение
Графен как антифрикционный компонент проникающих смазок - не маркетинговая выдумка, а результат научного понимания граничной смазки и механизмов износа. Добавка всего 0,1 % по массе снижает трение в 1,5–2 раза, повышает несущую способность в 3,8 раза и позволяет смазочной пленке выдержать 47 000 циклов нагружения. Для задвижек трубопроводов, особенно в тепловых сетях и высокотемпературных узлах, это означает возможность восстановления подвижности заклинивших соединений без разборки, защиту от закусывания резьбы при монтаже и продление срока службы арматуры.
Следующий шаг для инженера или закупщика - запросить у поставщика паспорт конкретной графеновой смазки с указанием концентрации графена, времени стабильности дисперсии, температурного диапазона работы и результатами испытаний на трение, износ и коррозию. Это гарантирует, что выбранный состав действительно подходит для вашего типа задвижек и условий эксплуатации, а не просто содержит модное название.
