Концентрация эмульсионной СОЖ напрямую влияет на качество обработки, износ инструмента и срок службы оборудования. Если смесь слишком разбавлена, теплоотвод снижается и растет трение; если переконцентрирована, растет расход материала и может потребоваться чистка системы. Рефрактометр - портативный инструмент для быстрого полевого контроля, который позволяет отслеживать реальный процент твердого вещества в смеси и своевременно подстраивать баланс. Статья объясняет, как работает этот метод, какие ошибки приводят к неправильным результатам, и как внедрить систему мониторинга на собственном участке, чтобы не переплачивать за расходник и держать качество обработки в пределах спецификации.

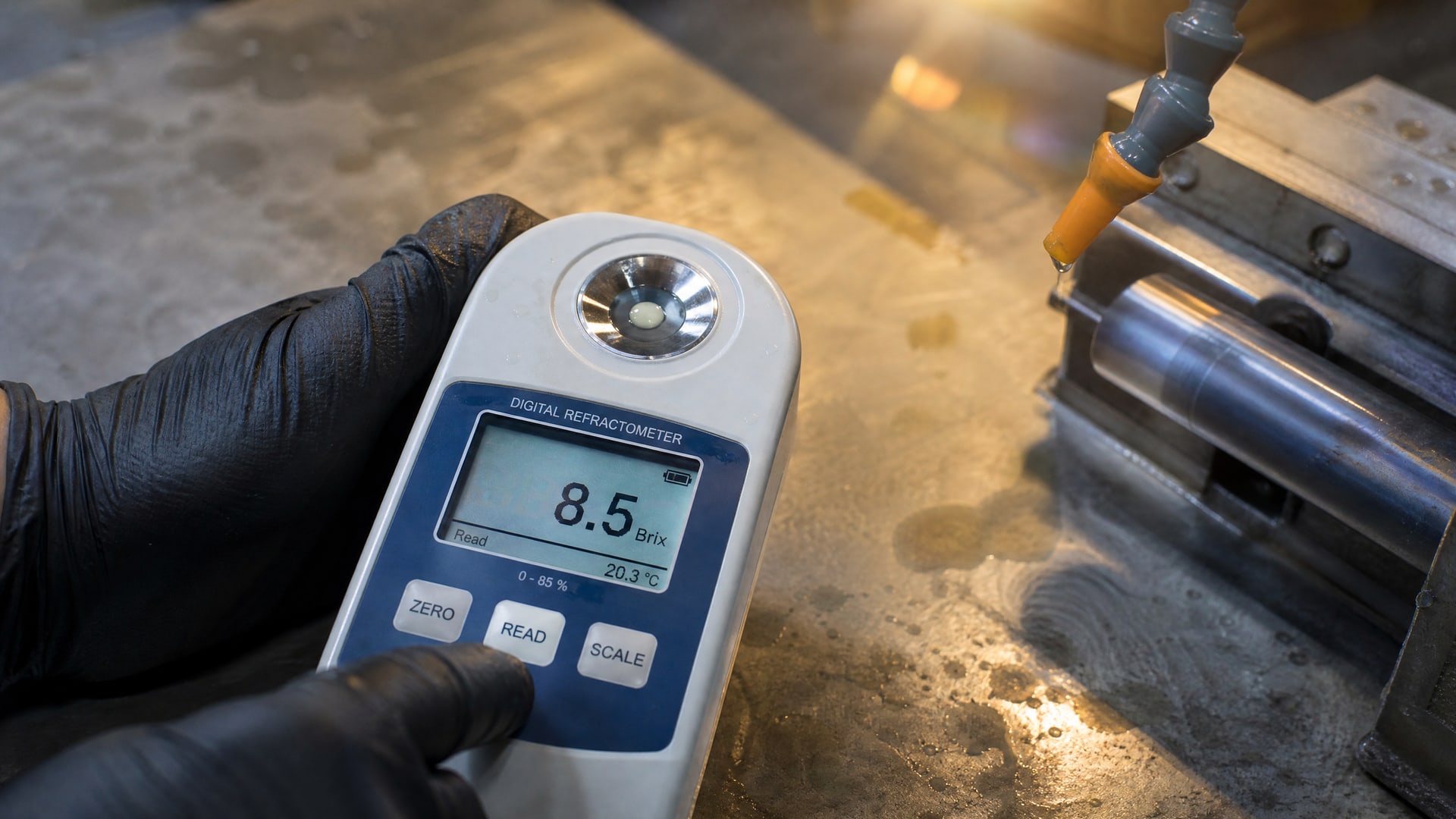

Как устроен рефрактометр и что он на самом деле показывает
Ручной рефрактометр - это оптический прибор, в котором световой луч проходит через каплю жидкости на стеклянной призме и преломляется в зависимости от ее плотности и состава.
По углу преломления пользователь видит на внутренней шкале значение в градусах Brix или в показателе преломления. Однако это число напрямую не равно проценту СОЖ в смеси.
Производители СОЖ выпускают для каждого продукта собственный коэффициент пересчета (реактивный фактор), который связывает показание Brix с реальной массовой или объемной концентрацией. Например, если рефрактометр показал 5,0 Brix, а коэффициент продукта равен 1,8, то реальная концентрация составляет 5,0 × 1,8 = 9,0%. Без этого коэффициента значение Brix остается только числом на шкале и не помогает судить о качестве смеси.
Поэтому первый шаг перед использованием прибора - найти в техническом листе (ТДС) или паспорте конкретной СОЖ реактивный коэффициент. Если документ на русском языке недоступен, его можно запросить у дистрибьютора или отдела техподдержки производителя. Без этого числа контроль по рефрактометру становится пустой тратой времени.
Пошаговая техника измерения концентрации на производстве
Подготовка прибора и калибровка нулевой точки

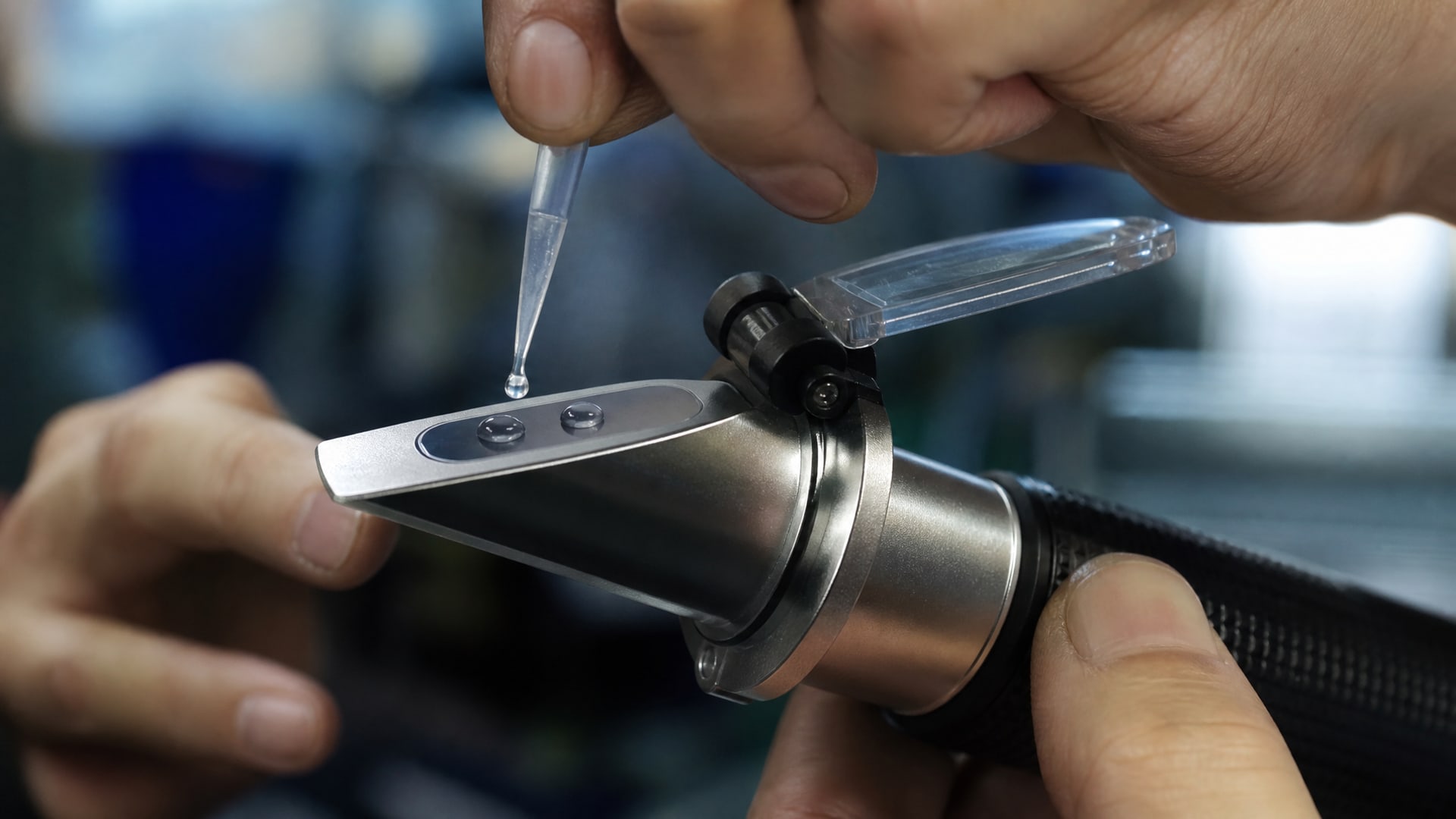

Перед началом работы рефрактометр необходимо откалибровать. Отберите 2–3 капли дистиллированной воды той же степени очистки, которая используется для приготовления СОЖ в системе, и нанесите на предварительно протертую чистой салфеткой стеклянную призму. Закройте защитную крышку прибора. Через окуляр вы увидите внутреннюю шкалу с четкой границей между светлой и темной зоной. Эта граница должна совпасть с нулевой отметкой (0 Brix или ноль на преломления). Если граница смещена, используйте регулировочный винт (обычно находится рядом с окуляром) для выставления нуля. Эту операцию повторяют перед каждой новой серией измерений, особенно если прибор переносили или он находился долгое время на полке.
Отбор и подготовка пробы
Не наносите эмульсию прямо из резервуара или из зоны выхода. Возьмите небольшой чистый контейнер (пластиковый стакан или баночка), отберите 50–100 мл смеси из разных точек системы (если это централизованная раздача) или дайте жидкости в контейнере отстояться 2–3 минуты для оседания крупной стружки и пузырьков воздуха. Загрязнение (частицы металла, абразив, остатки старой смазки) сильно искажает граничную линию на шкале прибора и приводит к ошибке ±1–2% концентрации.
Если пробе не дать прогреться/охладиться до комнатной температуры (примерно 20–25 °C), а рефрактометр не имеет встроенной температурной компенсации, показания могут отличаться от истины на несколько десятых Brix. В производственных условиях рекомендуется либо подержать пробу 5–10 минут на столе перед измерением, либо выбрать прибор с автоматической компенсацией температуры.
Нанесение пробы и снятие показаний
Возьмите 2–3 капли подготовленной пробы пипеткой или мягким дозатором. Нанесите каплю на центр очищенной призмы. Закройте защитную крышку так, чтобы жидкость равномерно распределилась под стеклом. Посмотрите в окуляр и найдите четкую линию раздела светлого и темного полей. Показание снимают по верхней кромке этой линии. Запишите значение Brix в журнал. Затем умножьте его на реактивный коэффициент конкретной СОЖ - получится реальная концентрация в процентах.
После измерения сразу протрите призму одноразовой безворсовой салфеткой (не бумажным полотенцем - оно оставляет ворс). Не промывайте прибор под водой и не используйте агрессивные растворители (ацетон, толуол), так как это может повредить оптику или герметизацию.

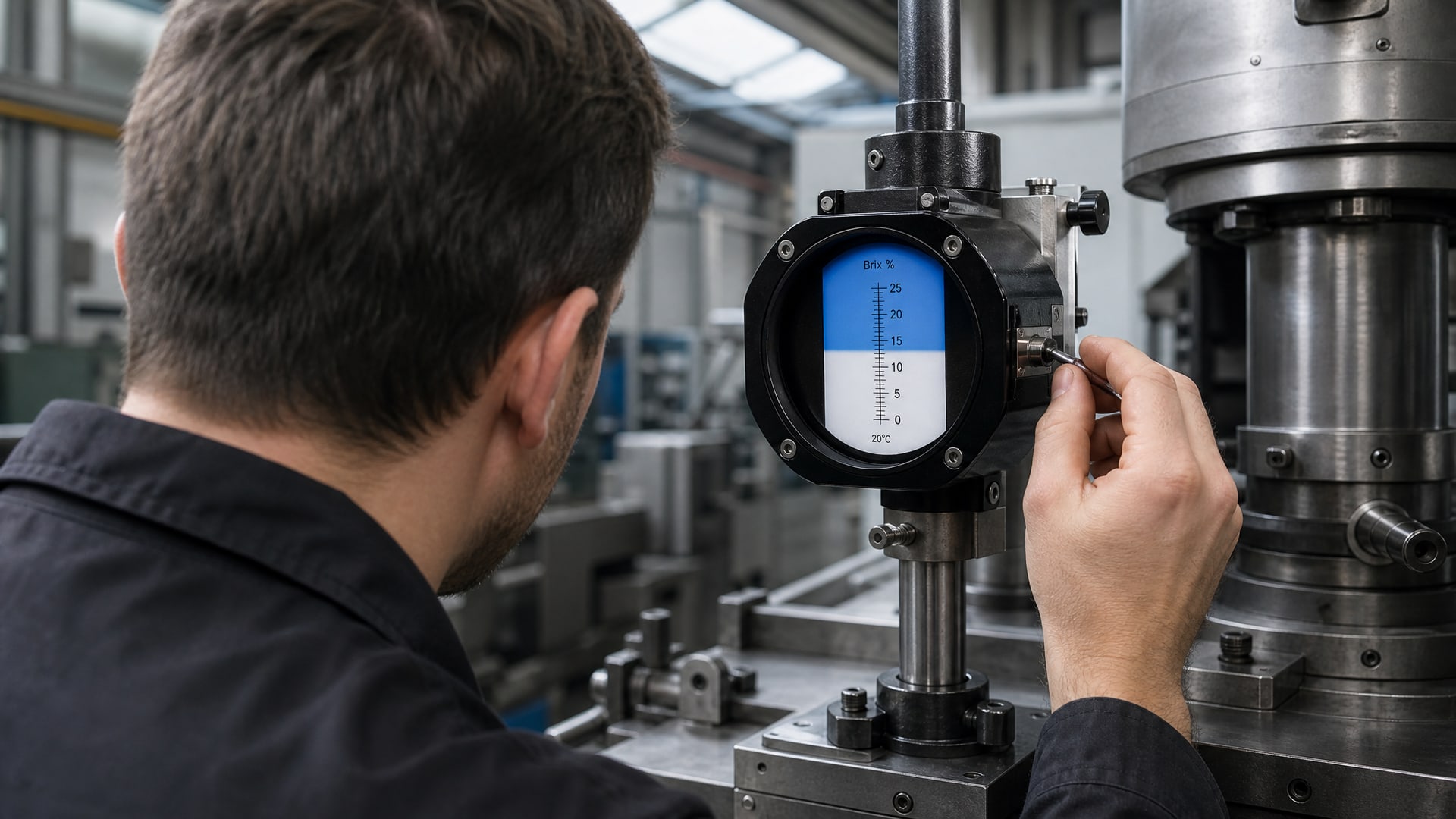

Ошибки при измерении и их последствия для качества обработки
| Ошибка | Причина | Видимый результат | Как исправить |
|---|---|---|---|
| Калибровка не выполнена или нуль смещен | Прибор лежал на полке месяц, прошел перепад температур | Граница свет/тень не совпадает с нулевой отметкой | Перед работой отрегулировать нуль по дистиллированной воде с помощью винта |
| Грязная проба со стружкой и абразивом | Отбор из активной зоны обработки без отстоя | Граница размыта, трудно определить точное положение | Отбирать пробу в чистый стакан, дать отстояться 2–3 мин, отсеять видимые загрязнения |
| Используется универсальный коэффициент вместо коэффициента конкретной СОЖ | Путаница между разными продуктами или потеря ТДС | Рассчитанная концентрация не совпадает с реальностью на 5–15% | Запросить у производителя/дилера реактивный фактор именно для своего продукта, хранить его в журнале контроля |
| Температура пробы выше 35 °C, прибор без компенсации | Образец взят горячего из зоны обработки | Показание смещено в сторону завышения на 0,2–0,5 Brix | Охладить пробу до 20–25 °C или купить прибор с автоматической температурной компенсацией |
| Проба взята прямо из активной зоны смешения | Неравномерное распределение концентрата в системе | Результат не репрезентативен, не соответствует среднему составу системы | Отбирать пробу из разных точек или из резервуара, дать системе поработать 30 мин для выравнивания |
Регулярный контроль и ведение журнала как основа экономии
Производители СОЖ указывают в ТДС целевой диапазон концентрации - обычно это 5–10% для большинства универсальных эмульсий, но для специальных продуктов может быть 3–15%.
Превышение верхней границы приводит к излишнему расходу материала и засорению фильтров; падение ниже нижней границы снижает теплоотвод и противозадирные свойства, увеличивая износ инструмента и повышая брак обработки.

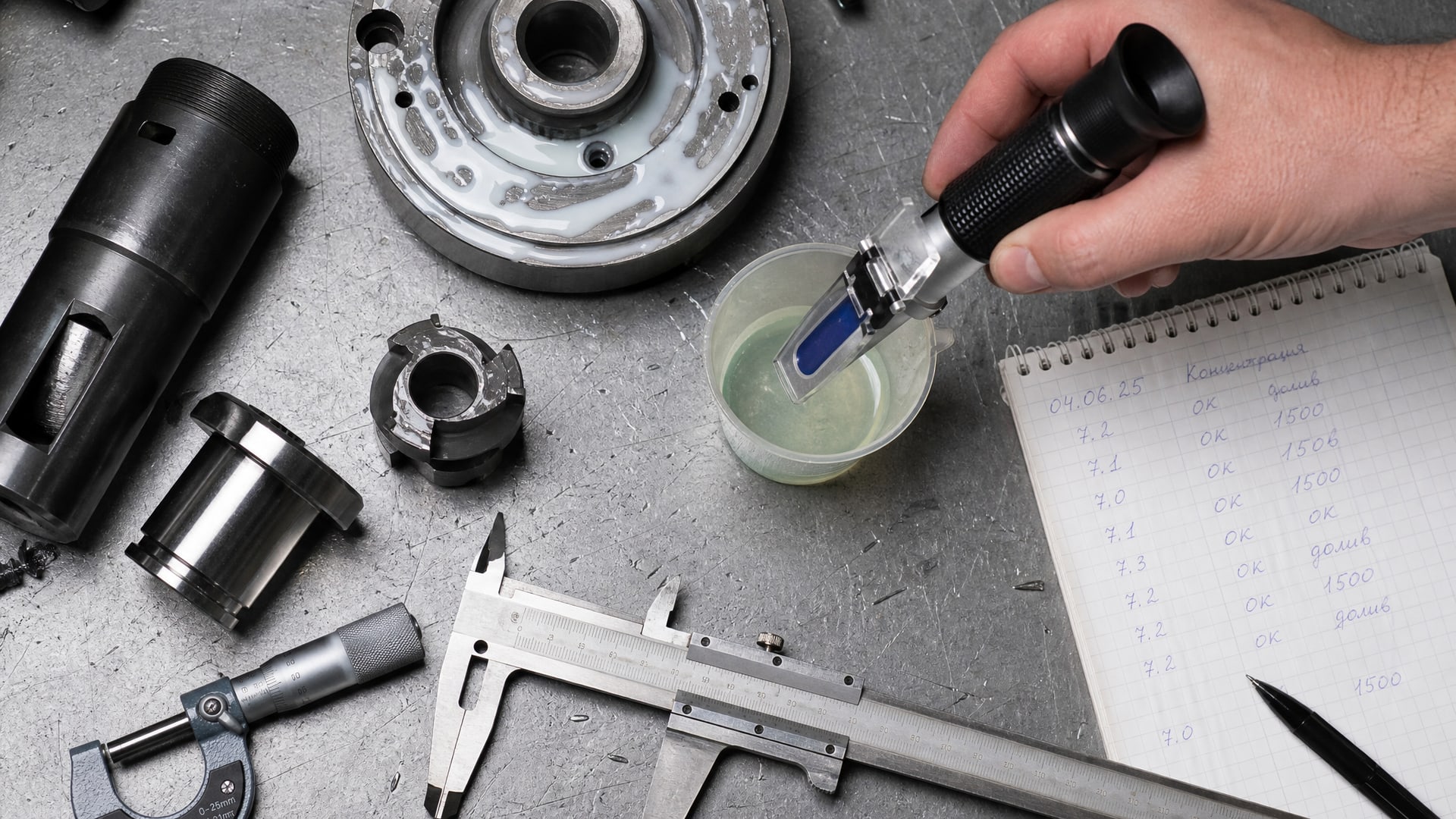

Введите в цехе еженедельный или ежедневный контроль концентрации рефрактометром (периодичность зависит от интенсивности работы системы). Заведите простой журнал в виде таблицы с датой, временем, прибором, номером СОЖ, показанием Brix, рассчитанной концентрацией и примечанием (например, «долили воду», «заменили фильтр», «добавили концентрат»). Если концентрация опускается ниже нормы, это сигнал либо об испарении воды из системы, либо об утечке через поврежденные уплотнения. Если растет выше нормы, значит, концентрат накапливается (например, из-за неработающей сепарации масла или потому, что экономили на разбавлении при подпитке).
По этому журналу можно построить график и заметить тренд за несколько недель. Это помогает предупредить внеплановый ремонт и рассчитать фактический расход СОЖ на единицу продукции, что необходимо для бюджетирования. Опыт показывает, что даже при точности ±1% регулярный мониторинг снижает перерасход смазки на 10–15% в год за счет раннего выявления утечек и оптимизации подпиток.
Как выбрать рефрактометр для своей системы СОЖ
Рефрактометры продаются с разными диапазонами шкалы.
Наиболее распространены приборы с диапазоном 0–20 Brix (для водных эмульсий и антифризов) и 0–32 Brix. Если ваша СОЖ рассчитана на работу в диапазоне 5–10%, выбирайте прибор с диапазоном 0–20 Brix - в этом окне показания будут наиболее точными. Если же система работает с концентрацией 15–20%, нужен прибор 0–32 Brix или специальный.

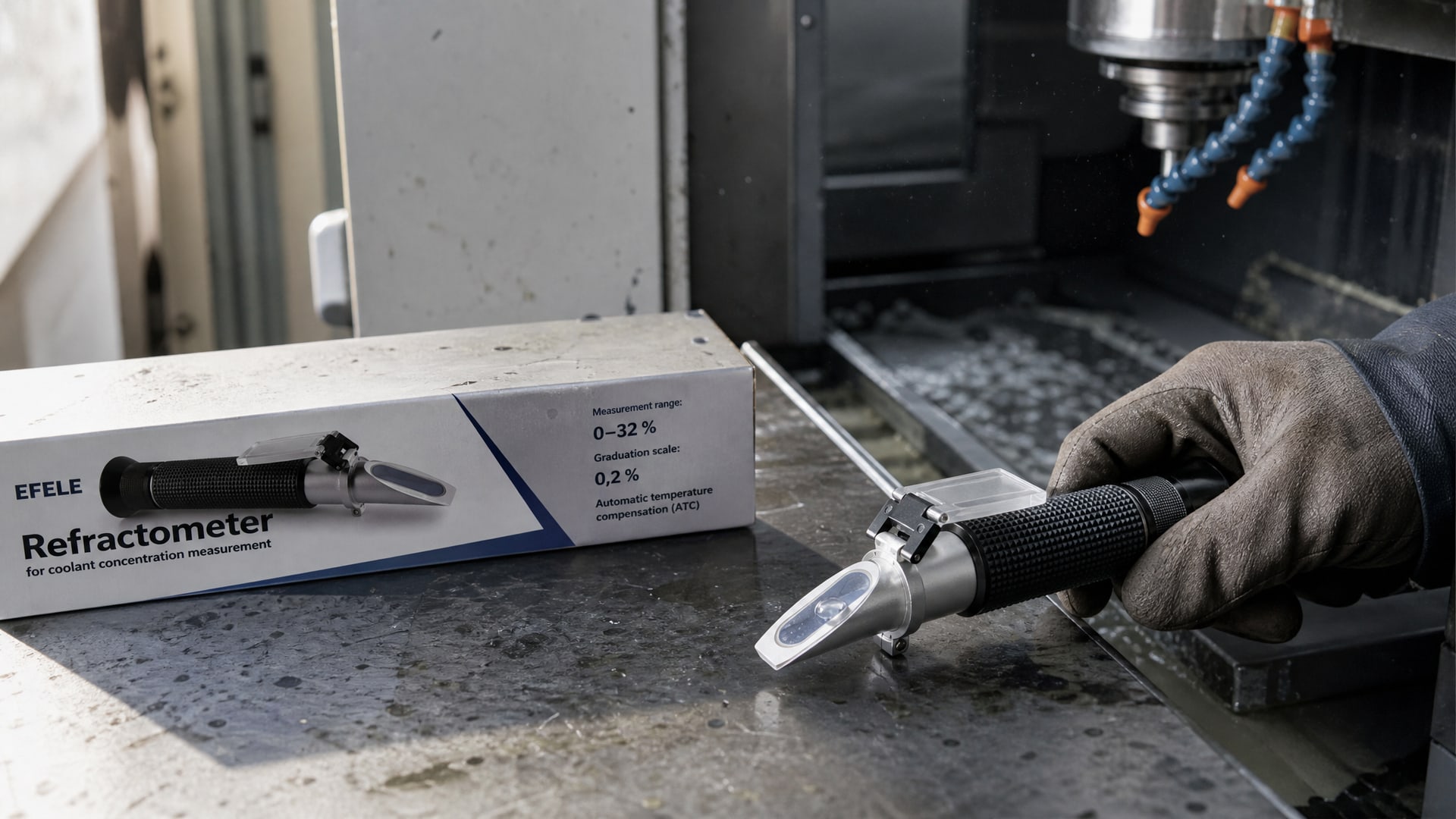

Портативный ручной рефрактометр EFELE Рефрактометр для СОЖ (Brix 0–20%) предназначен именно для контроля водорастворимых эмульсий и обеспечивает точность чтения ±0,2 Brix при наличии автоматической температурной компенсации. Его диапазон охватывает большинство промышленных СОЖ, и он не требует электропитания, что удобно на производстве.
При покупке обратите внимание на наличие следующих параметров: - Диапазон шкалы (0–20 Brix, 0–32 Brix или другой) должен полностью перекрывать рабочую концентрацию вашей СОЖ. - Разрешение шкалы (шаг деления) - минимум 0,2 Brix для приемлемой точности. - Наличие автоматической температурной компенсации (ATC) избавляет от необходимости охлаждения каждой пробы и ускоряет процедуру. - Материал корпуса: металл или усиленный пластик - важен для долговечности в условиях цеха. - Комплектация: чехол, отвертка для регулировки нуля, чистящие салфетки.
Интеграция измерений в систему качества и мониторинг экономии
Когда рефрактометр становится частью производственного процесса, возникает возможность связать данные концентрации с результатами обработки.
Например, можно сравнить брак и износ инструмента в те дни, когда концентрация была в норме, с днями, когда она выходила за пределы допуска. Такой анализ часто выявляет, что даже отклонение на 1–2% приводит к заметному росту брака или ускоренному затуплению резца.
Некоторые производства используют данные рефрактометра в качестве триггера для автоматического добавления концентрата через дозирующие насосы. Если граница падает ниже 4%, система автоматически впрыскивает порцию концентрированной эмульсии; если поднимается выше 11%, включается разбавление водой. Такие системы требуют предварительной калибровки и регулярной проверки рефрактометром, но они гарантируют стабильность и исключают человеческий фактор.
При переходе на новую СОЖ (другого производителя или формулировки) обязательно пересчитайте реактивный коэффициент и проведите 2–3 контрольных измерения в сравнении с методом анализа от поставщика, чтобы убедиться, что коэффициент верен. Ошибка на этапе калибровки может привести к систематическому расхождению на месяцы.
Часто задаваемые вопросы
Рефрактометр для СОЖ показывает одно число, а производитель утверждает, что концентрация другая - почему?
Производитель может использовать лабораторный метод (например, титрование или хроматография), который дает истинное значение в процентах. Рефрактометр показывает Brix, и только после умножения на реактивный коэффициент получается процент. Если коэффициент подобран неверно (например, скопирован из другой СОЖ), результат будет расходиться с лабораторией. Проверьте в ТДС именно вашей СОЖ коэффициент пересчета и убедитесь, что используете его правильно: % концентрации = Brix × коэффициент.
Как контролировать СОЖ, если рефрактометр показывает значения за пределами диапазона шкалы?
Если прибор «зашкаливает» (граница свет-тень находится выше верхней отметки), значит, концентрация выше, чем может измерить этот рефрактометр. Нужно разбавить пробу дистиллированной водой в известном соотношении (например, 1:1 или 1:2), измерить разбавленную пробу, а затем пересчитать исходную концентрацию. Если проба показывает ниже нижней отметки, она слишком разбавлена или это не эмульсия, а чистая вода - попросите свежую пробу из системы.
Можно ли использовать один рефрактометр для разных СОЖ от разных производителей?
Да, один прибор подходит для любых водорастворимых эмульсий, если его диапазон покрывает рабочие концентрации всех этих СОЖ. Однако для каждого продукта нужно применять собственный реактивный коэффициент - не смешивайте коэффициенты. Ведите отдельный журнал или памятку с перечнем коэффициентов для каждой используемой СОЖ.
Как часто нужно калибровать рефрактометр?
Перед каждой сессией измерений (например, в начало смены или перед контрольной проверкой) проверяйте нулевую точку на дистиллированной воде. Если вы используете прибор нечасто (1–2 раза в неделю), проверяйте ноль один раз в неделю. Если работаете каждый день, то ежедневно перед началом. Полную поверку у метрологической организации проводят обычно раз в год или по требованиям системы качества вашего предприятия.
Рефрактометр для эмульсии СОЖ показал скачок концентрации на 2% за ночь - это неисправность прибора или реальное изменение?
Скорее всего, это реальное изменение. За ночь в незащищенной системе может произойти испарение воды (если циркуляция отключена и нет крышки на резервуаре), что повышает концентрацию. Или наоборот, если система была перегрета перед остановкой, а потом охладилась, конденсат упал в резервуар. Перед выводом о неисправности повторите измерение: если показание стабильно повторяется, проверьте нулевую калибровку. Если ноль верный, то скачок - действительно изменение состава системы.
Заключение
Рефрактометр - простой, но мощный инструмент для контроля концентрации эмульсионной СОЖ, который позволяет держать качество обработки в норме и избежать расточительного перерасхода смазки. Ключ к успеху - правильная калибровка прибора перед каждым использованием, применение реактивного коэффициента, специфичного для вашего продукта, и ведение регулярного журнала измерений. При систематическом контроле можно выявлять утечки за дни, а не за месяцы, и рассчитать действительную себестоимость обработки, включая перечень смазочных материалов.
Следующий практический шаг - получить от производителя своей СОЖ точный реактивный коэффициент (если его нет в ТДС), выбрать рефрактометр с подходящим диапазоном 0–20 Brix и провести двухнедельный пилотный контроль на одной производственной линии. Параллельно ведите журнал, сравнивайте концентрацию с качеством обработки и брака. Через две недели вы получите первые данные о корреляции, которые помогут обосновать расширение системы контроля на все производство.
