Шарнирные соединения типа ШРМ, шкворневые и ступичные подшипники в условиях высоких нагрузок, вибрации и толчков требуют специального подхода к смазке. Обычная пластичная смазка здесь работает недостаточно: узлы подвергаются не только постоянному давлению, но и циклическим ударам, которые вытесняют смазочный материал, вызывают фреттинг и приводят к преждевременному износу. Выбор правильной смазки для подшипников предотвращает заклинивание после длительной стоянки, сохраняет текучесть на морозе и защищает от коррозии во влажной среде. Эта статья помогает инженерам и закупщикам понять, какие параметры смазки критичны для высоконагруженных узлов, как подобрать состав по классификации и стандартам, и на что обратить внимание при контроле качества.
Вопрос о том, какая смазка для подшипников лучше всего справляется с ударными нагрузками, не имеет универсального ответа - все зависит от конструкции узла, температурного диапазона и условий окружающей среды. Однако есть проверенные критерии отбора, которые позволяют избежать ошибок и обеспечить надежную работу оборудования.
Почему обычная смазка не подходит для высоконагруженных шарниров
Для шкворневых и шаровых шарнирных соединений, подшипников шасси, крестовин карданных валов и малоскоростных подшипников качения общая рекомендация одна: выбирайте смазку, прямо обозначенную как пригодная для высоконагруженных узлов.
Обычная литиевая смазка среднего качества не обладает нужными противозадирными и противоизносными свойствами.
При ударных нагрузках происходит микроскольжение (фреттинг) между шариком и дорожкой или между элементами шарнира. Если смазка не содержит противоизносных присадок, металл поверхности быстро изнашивается, образуется микротрещина, которая развивается в выкрашивание. Кроме того, в зонах контакта температура скачками растет до 100–200 °С, и обычная смазка окисляется быстрее, теряя консистенцию и липкость (адгезию) к металлу.
Вот почему закупщики и ремонтные службы давно перешли на противозадирные пластичные смазки для таких узлов. Они содержат металлоплакирующие и противоизносные добавки, которые в момент высокого давления осаждаются на микровыступах поверхности, образуя защитный слой.
Что такое противозадирная смазка и как она работает
Противозадирная смазка предназначена для предотвращения задирания, сваривания и прикипания металлических поверхностей при высоких температурах, давлениях и нагрузках.
Ее главное отличие - наличие твердых смазочных частиц в составе.
В состав противозадирных смазок часто входят:

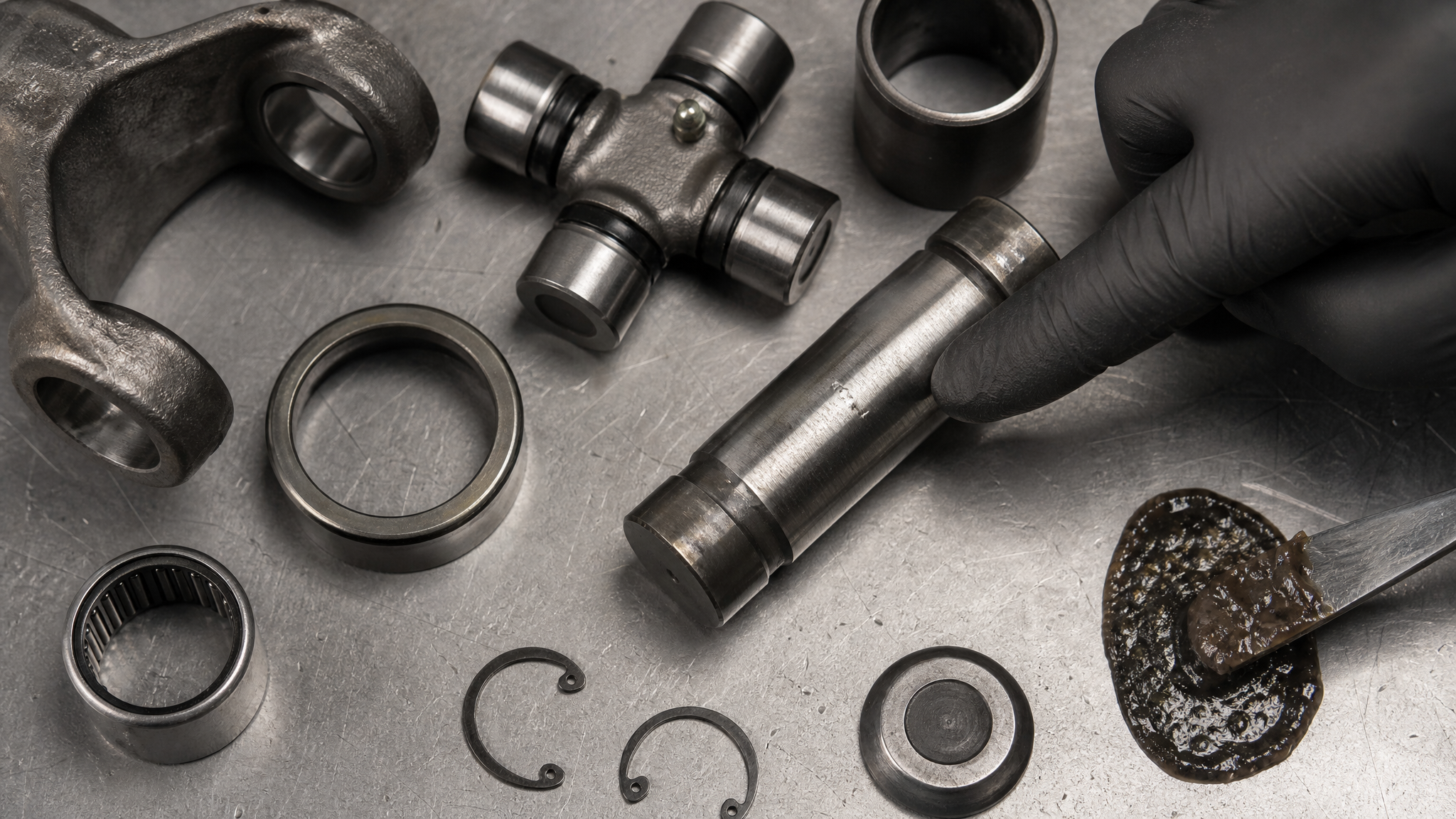

Дисульфид молибдена (MoS₂) - наиболее распространенный наполнитель, обеспечивающий низкий коэффициент трения и высокую несущую способность.
Графит - мягкий слоистый материал, эффективный при граничном смазывании.
Медный порошок - предотвращает задир и создает тонкий защитный слой.
Оксид цинка - дополнительная защита от окисления и коррозии.

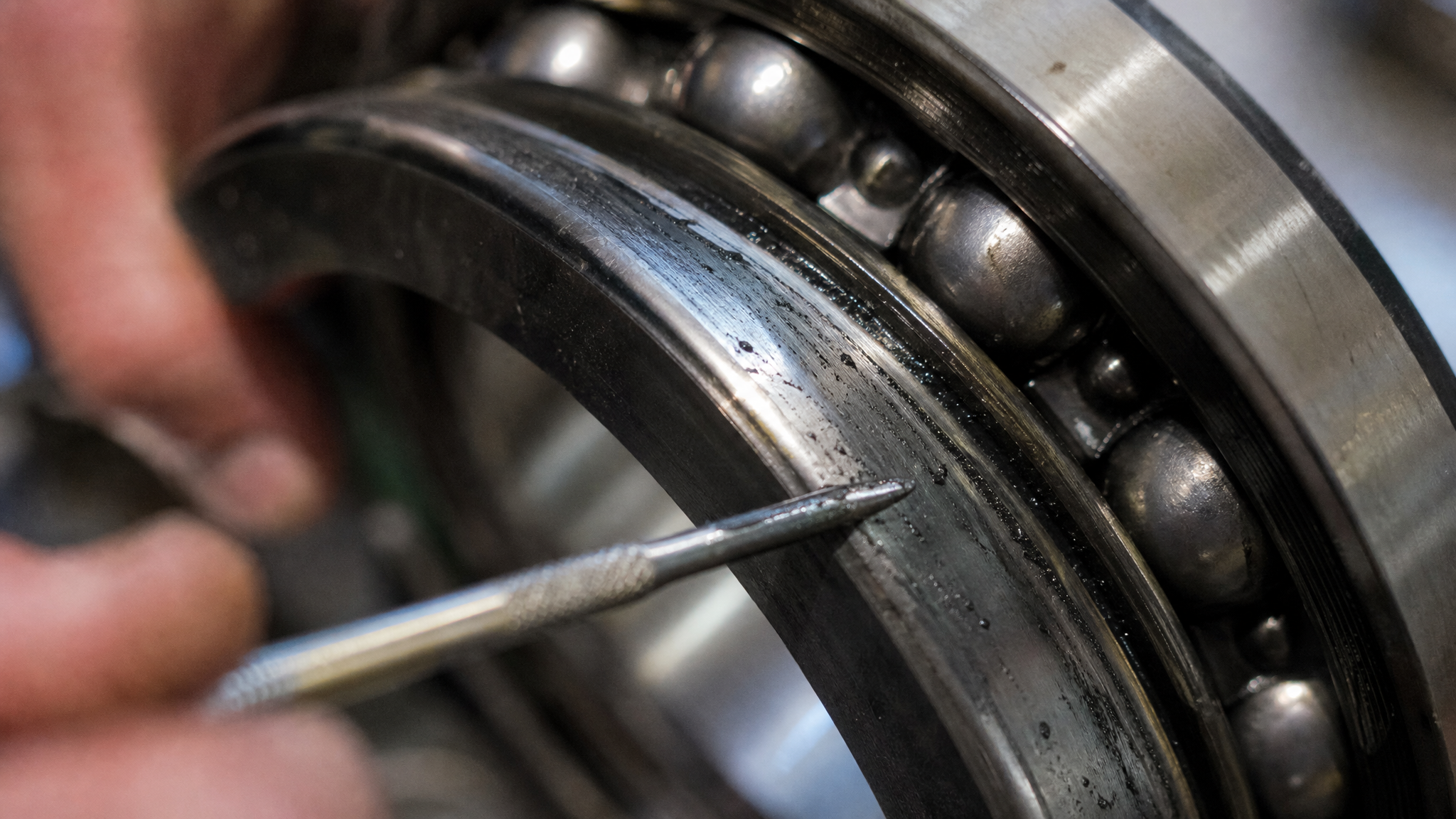

Механизм работы прост: при высоком давлении твердые частицы раздавливаются и переносятся на поверхность металла, заполняя микронеровности. На месте слипания образуется тонкий слой, снижающий истинное контактное напряжение и предотвращающий адгезионный износ. Кроме того, смазка сохраняет текучесть: даже если узел долгое время не использовался, противозадирная смазка, содержащая MoS₂, легче восстанавливает пленку после холодного пуска.
Для нанесения противозадирной смазки на резьбовые соединения или в зазоры подшипников указан ориентир по толщине слоя 0,1–0,3 мм. При соблюдении этого диапазона смазка не вытекает, не перегревается и сохраняет адгезию на протяжении длительного срока эксплуатации.
Классификация смазок по стандартам и как ее читать
Промышленная смазка описывается несколькими стандартами одновременно.
Главные из них для высоконагруженных подшипников:
| Стандарт | Значение | Пример |
|---|---|---|
| NLGI (Национальная ассоциация смазочных материалов США) | Класс консистенции пластичной смазки: 0, 1, 2, 3 и т.д. | NLGI 2 - наиболее распространенный для подшипников и шарниров |
| DIN 51 502 (немецкий стандарт) | Систематическая классификация смазок по типу и назначению | KP2R-30: K - консистентная, P - противозадирная, 2R - минеральное масло + твердые наполнители, 30 - вязкость базового масла |
| Пенетрация (ГОСТ 5312, ASTM D217) | Глубина, на которую конус проникает в смазку за 5 секунд при 25 °С; измеряется в десятых долях миллиметра (дц мм) | NLGI 2 соответствует пенетрации 265–295 дц мм |
Когда закупщик видит обозначение «смазка DIN 51 502 KP2R-30, NLGI 2», это означает: пластичная смазка на основе минерального масла вязкостью 30 сСт (примерно ISO VG 32), содержащая противозадирные твердые наполнители, класс консистенции NLGI 2. Именно такая смазка традиционно используется для высоконагруженных шарнирных соединений и шкворневых подшипников.
Критерии выбора смазки для шкворней и шарнирных соединений
При подборе смазки для подшипников и шарниров с ударными нагрузками обратите внимание на следующие параметры:
Противоизносные свойства
Смазка должна содержать металлоплакирующие присадки и, в идеале, твердые наполнители (MoS₂). Это снижает износ при микроскольжении и предотвращает задир поверхностей. Для смазки ШРУС и аналогичных узлов часто указывается именно противозадирная пластичная смазка на литиевой основе с металлоплакирующими добавками.
Водостойкость
Узлы часто подвергаются воздействию влаги, брызг и дождя. Смазка должна не вымываться водой и не разлагаться при контакте с ней. Тесты водостойкости показывают, как долго смазка сохраняет структуру при циклическом воздействии воды.
Морозостойкость и низкотемпературное поведение
Шкворни и подшипники работают в широком температурном диапазоне. На морозе смазка не должна твердеть и терять текучесть, чтобы при холодном пуске узел не испытывал масляного голодания. Смазка для шаровых соединений должна быть морозостойкой и сохранять подвижность при минусовых температурах.
Совместимость с материалами узла
Резина пыльников и уплотнений реагирует на смазку: некоторые составы вызывают набухание, другие - усыхание. Смазка должна быть нейтральна к резине и пластику, из которого сделаны втулки и изоляторы.
Класс консистенции NLGI 2
Для высоконагруженных подшипников и шарниров практически всегда требуется именно NLGI 2. Это класс консистенции означает достаточную густоту для удержания в зазоре и в то же время достаточную текучесть для восстановления пленки после высоконагруженного импульса. NLGI 1 слишком жидкая (вытечет), NLGI 3 слишком вязкая (перегреется).
Особенности применения при высоких нагрузках и вибрации
Для шарнирных соединений и подшипников шасси ударные нагрузки означают циклические скачки давления и ускорения.
При каждом толчке смазка выдавливается из контактной зоны, и когда давление спадает, свежая порция должна быстро восстановить пленку. Если смазка слишком вязкая или не содержит противоизносных добавок, в момент выжимки остается металл-металл контакт, что приводит к микросвариванию.
Для таких условий смазка должна быть противозадирной с твердыми наполнителями, такими как MoS₂. Дисульфид молибдена при давлении осаждается на поверхность и создает защитный слой толщиной в несколько атомных слоев, что предотвращает адгезию. Кроме того, MoS₂ имеет слоистую структуру, благодаря которой легко скользит между шариком и дорожкой, снижая коэффициент трения с 0,10–0,15 до 0,05–0,08.
В условиях, где требуется дополнительная защита от износа и коррозии, особенно при наличии песка и влаги в узле, можно применять твердосмазочные покрытия на основе полимерной матрицы. Однако это редко требуется для стандартных шкворней - обычно достаточно правильно подобранной противозадирной пластичной смазки.
Расчетный слой смазки составляет 0,1–0,3 мм. Нанесение тонким слоем критично: избыток смазки вызывает нагрев от трения и ускоренное окисление, дефицит приводит к сухому трению. После нанесения смазку не протирают и не удаляют - она остается в зазоре, создавая защитный слой.
Как отличить подходящую смазку от «универсальной»
Во многих каталогах встречаются фразы вроде «универсальная смазка для подшипников» или «синяя смазка для подшипников».
Однако цвет и красивая этикетка - не технический стандарт. Вот на что нужно смотреть при выборе:
Проверьте спецификацию: - Есть ли в карточке товара обозначение DIN 51 502 (например, KP2R-30)? - Указан ли класс NLGI 2? - Упоминается ли применение для «высоконагруженных шарнирных соединений» или «подшипников шасси»?
Читайте состав: - Содержит ли смазка твердые смазочные наполнители (MoS₂, графит, медный порошок)? - Указаны ли противоизносные (AW) или противозадирные (EP) присадки?
Проверьте тесты: - Есть ли результаты теста на водостойкость (например, ASTM D1264)? - Указан ли диапазон температур, в которых смазка сохраняет консистенцию? - Приведены ли данные о совместимости с резиной?
Если в технической документации этого нет, смазка либо универсальная нижнего ценового диапазона, либо ее описание намеренно упрощено. Для критичных узлов спрашивайте полный лист технических данных (TDS) и сверяйте его со спецификацией оборудования.
Часто задаваемые вопросы
Какая смазка для подшипников подходит для работы при минус 20 °С и ниже?
Для морозных условий выбирайте смазку с указанной низкотемпературной точкой каплепадения не выше минус 15–20 °С и классом консистенции NLGI 2. Смазка не должна твердеть и теряет подвижность. На практике смазки с MoS₂ работают лучше: дисульфид молибдена не загустевает на морозе, в отличие от некоторых полусинтетических составов. Проверьте в документации параметр «температура хрупкости» - он должен быть значительно ниже минус 20 °С.
В чем отличие синей смазки для подшипников от других видов?
Цвет смазки - это результат окрашивания и не имеет отношения к техническим свойствам. Синяя смазка часто содержит противозадирные присадки, но определяться по цвету ошибочно. Смотрите на классификацию: DIN 51 502, NLGI, наличие наполнителей и область применения. Есть красные, желтые и прозрачные смазки с теми же или лучшими характеристиками.
Как часто нужно переснимать смазку в шкворневом подшипнике?
Интервал переснимания зависит от условий: при сухой работе без грязи смазка служит 500–1000 часов или 1–2 года; при влажной среде и грязи -200–500 часов или 6–12 месяцев. Сигнал к пересниманию - изменение цвета смазки (потемнение), появление песка или воды, рост люфта в подшипнике. Замену проводят полностью: старую смазку вычищают щеткой, зазор продувают сжатым воздухом, затем наносят свежую смазку в объеме 0,5–1,5 см³ в зависимости от размера подшипника.
Какую смазку использовать для ступичных подшипников автомобиля при частых нагревах?
Для ступичных подшипников, которые нагреваются при вождении, подойдет противозадирная смазка NLGI 2 с точкой каплепадения не ниже 150–170 °С. Некоторые производители указывают диапазон рабочих температур: для ступицы это часто минус 20 до плюс 120 °С. Смазка должна быть водостойкой (так как колесо время от времени намокает) и совместимой с резиной сальника. Литиевая смазка с MoS₂ здесь работает стабильнее, чем кальциевая.
Почему смазка для подшипников не наносится толстым слоем?
Толстый слой смазки вызывает чрезмерное трение и нагрев (вязкостный нагрев). При вращении или ударах смазка работает как тормоз, рассеивая энергию в виде тепла. Это ускоряет окисление, разложение присадок и потерю консистенции. Оптимальный слой 0,1–0,3 мм обеспечивает достаточную смазывающую пленку, но не вызывает перегрева. После нанесения эту смазку не убирают: она остается в узле и постепенно мигрирует в контактную зону при работе.
Заключение
Выбор смазки для подшипников при ударных нагрузках - это не просто выбор из рейтинга по цене, а подбор по техническим параметрам узла. Для шкворневых подшипников, шаровых шарниров (ШРМ) и других высоконагруженных соединений требуется противозадирная пластичная смазка класса NLGI 2 с твердыми наполнителями (MoS₂, графит), обозначенная по DIN 51 502 как KP2R-30 или аналогичная. Такая смазка предотвращает сваривание, задир и прикипание, сохраняет адгезию при ударах и холодных пусках, водостойка и совместима с резиной пыльников.
Первый шаг при выборе - запросить у поставщика полную техническую карточку (TDS) и сверить ее со спецификацией оборудования. Убедитесь, что смазка содержит противоизносные присадки и жесткие наполнители, имеет нужный класс консистенции и работоспособна в диапазоне температур вашего производства. Не полагайтесь на цвет, популярность бренда или фразу «универсальная» - проверьте классификацию и примеры применения. Правильно подобранная смазка, нанесенная тонким слоем 0,1–0,3 мм, прослужит в 2–3 раза дольше, чем дешевый аналог без противоизносных свойств.
