Вакуумные системы требуют особого подхода к смазке узлов вращения. Обычные масла и смазки здесь неэффективны: их пары ухудшают качество вакуума и загрязняют камеру. PTFE-смазки решают эту проблему благодаря крайне низкой летучести и стойкости в условиях глубокого вакуума, от -20 до +150 °C. Статья расскажет, когда и как применяют тефлоновые составы в подшипниках, уплотнениях и других трущихся парах вакуумных насосов, как выбрать правильный материал и избежать распространенных ошибок.
Материал адресован техническим специалистам, инженерам и закупщикам промышленного сектора, которые отвечают за надежность вакуумного оборудования и хотят понимать различия между составами, а не просто покупать первый попавшийся вариант.
Почему вакуумные системы требуют специальных смазок
В обычных условиях жидкие масла и пластичные смазки работают стабильно.
Во время вакуумирования ситуация меняется кардинально: при снижении давления компоненты смазки начинают испаряться, и эти пары попадают в камеру, что ухудшает вакуум и загрязняет систему. Таким образом, для вакуумных узлов стандартная смазка становится источником помех, а не защиты.
Традиционный подход - использовать малолетучие композиции или вовсе переходить на твердые смазки. PTFE-смазки занимают промежуточную позицию: это композиции, в которых политетрафторэтилен выступает либо как загуститель, либо как твердая смазочная добавка, встроенная в минеральное масло или синтетическую основу (часто PFPE, перфторполиэфир).
Такой подход позволяет снизить коэффициент трения, одновременно минимизируя испаряемость. Результат - узел вращения получает защиту от фреттинга и излишнего тепловыделения, а система не загрязняется смазочным аэрозолем.
Технические свойства PTFE-смазок для вакуумных применений
Летучесть и вакуумная совместимость
Главное отличие вакуумной PTFE-смазки от обычной - давление насыщенных паров. Если для стандартной смазки этот показатель может быть в диапазоне 10−3 Па и выше, то для вакуумных составов требуется значение менее 10−5 Па. Это означает, что при давлении в камере 10−4 Па и ниже смазка практически не испаряется и не загрязняет вакуум.
PTFE как компонент обладает нулевой летучестью - твердые частицы материала не переходят в газовую фазу в диапазоне эксплуатационных температур. Именно поэтому PTFE часто выбирают именно для глубокого вакуума: он гарантирует стабильность параметров системы на протяжении всего цикла работы.
Температурный диапазон
PTFE-смазки обычно маркируют с указанием рабочих границ. Типичный интервал - от -20 до +150 °C. Нижний предел определяется текучестью базового масла (при охлаждении масло становится гуще, и смазка теряет подвижность), верхний - стабильностью PTFE и окисляемостью основы.
При работе в экстремальных температурах важно согласовать класс NLGI с условиями. Если узел работает при -20 °C, смазка NLGI 2 может быть слишком жесткой для легкого пуска; в таких случаях применяют NLGI 1 или уточняют рабочий диапазон у производителя.
Химическая инертность
Композиции на основе PTFE и PFPE инертны к кислотам, щелочам, спиртам, углеводородам и сильным окислителям. Это свойство критично для вакуумных систем, работающих с:
активными химическими газами (кислородом, хлором, фтором);
органическими растворителями;
системами с влажным газом или конденсатом.
Если обычная смазка разбухнет или деградирует от контакта с агрессивным веществом, то PTFE-смазка останется стабильной. При этом инертность не означает «универсальность»: нужно все равно проверить совместимость конкретной формулировки с вашими материалами пары трения и уплотнениями.
Кислородная совместимость
Для систем с кислородом или иными сильными окислителями встречаются специальные PTFE/PFPE-смазки с повышенной кислородной совместимостью. Типичные ограничения:
при чистом кислороде давление не более 4 МПа;
при 50%-ной концентрации O₂ - до 25 МПа.
Эти цифры означают, что такие смазки можно безопасно использовать в кислородных системах при давлениях выше обычного, не опасаясь воспламенения. Однако перед применением в активных газовых средах нужно получить техническое заключение от производителя смазки.
Области применения PTFE-смазок в вакуумных системах
Подшипники вращения

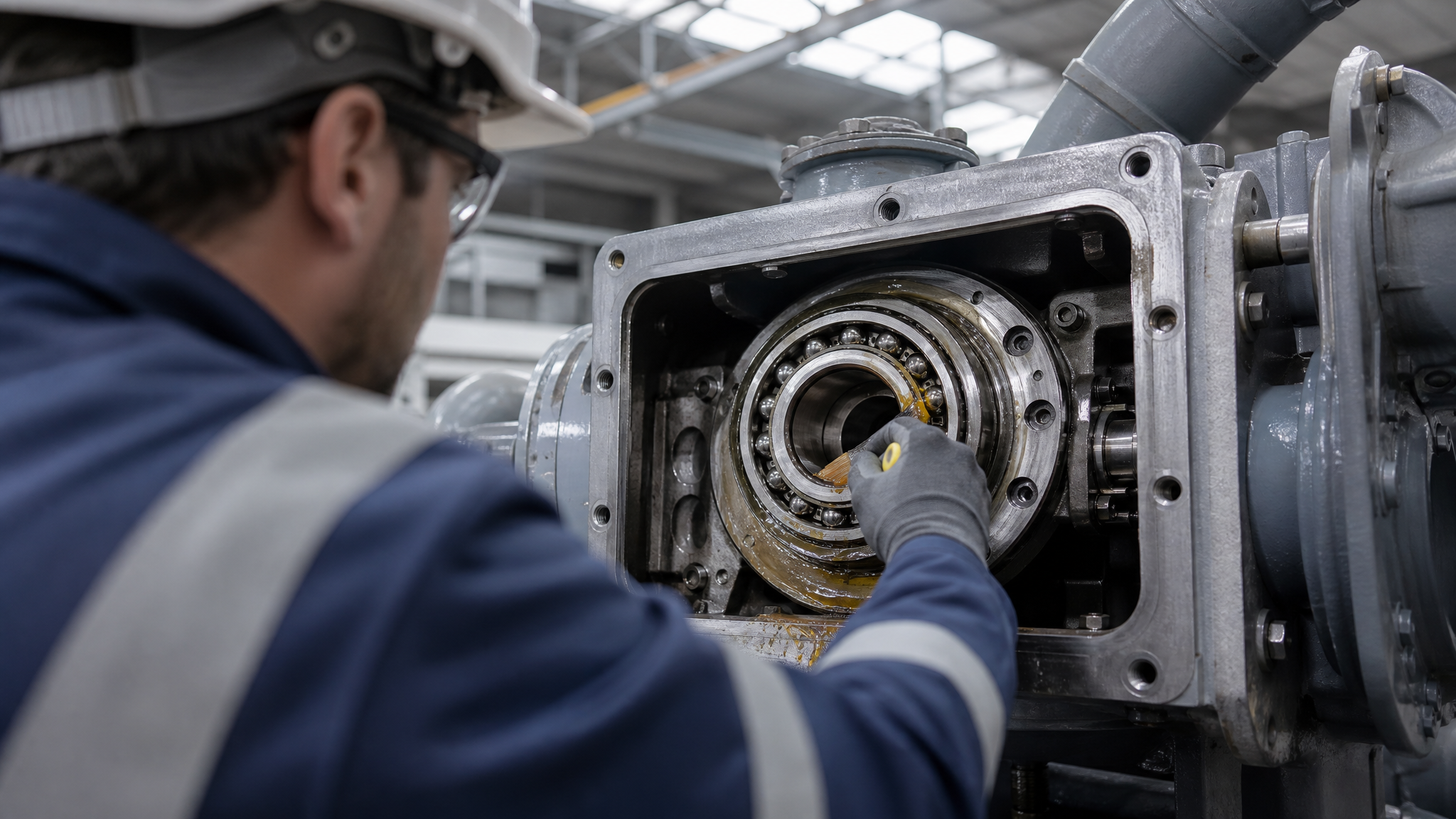

Вакуумные насосы содержат подшипники качения и скольжения, которые испытывают циклические нагрузки и абразивное воздействие. PTFE-смазки защищают канавки подшипников от фреттинга (микроскопических сдвигов под нагрузкой), который может привести к образованию окислов и потере геометрии. Тонкая масляная пленка с твердосмазочной добавкой обеспечивает гидродинамический режим смазывания даже при низких оборотах и вибрации, характерной для вакуумного оборудования.
При выборе консистенции руководствуются скоростью вращения: для высокооборотных подшипников берут NLGI 1, для низкооборотных - NLGI 2. Нанесение осуществляют по регламенту производителя насоса; обычно смазку вносят небольшой порцией через масленку (масляницу) или непосредственно в подшипниковый корпус перед сборкой.
Резьбовые соединения и шпильки
В вакуумных системах много разъемных соединений: фланцы, штуцеры, крепежные узлы со шпильками. Под вакуумом медленное окисление и фреттинг превращают резьбу в источник утечек или затрудняют демонтаж при техническом обслуживании.
PTFE-смазка, нанесенная на резьбу перед сборкой, предотвращает холодное сваривание соединения и облегчает разборку спустя годы. При этом объем смазки должен быть минимален (слой 0,1–0,2 мм по всей поверхности нити), иначе смазка будет выжиматься в зону уплотнения и загрязнять вакуум.

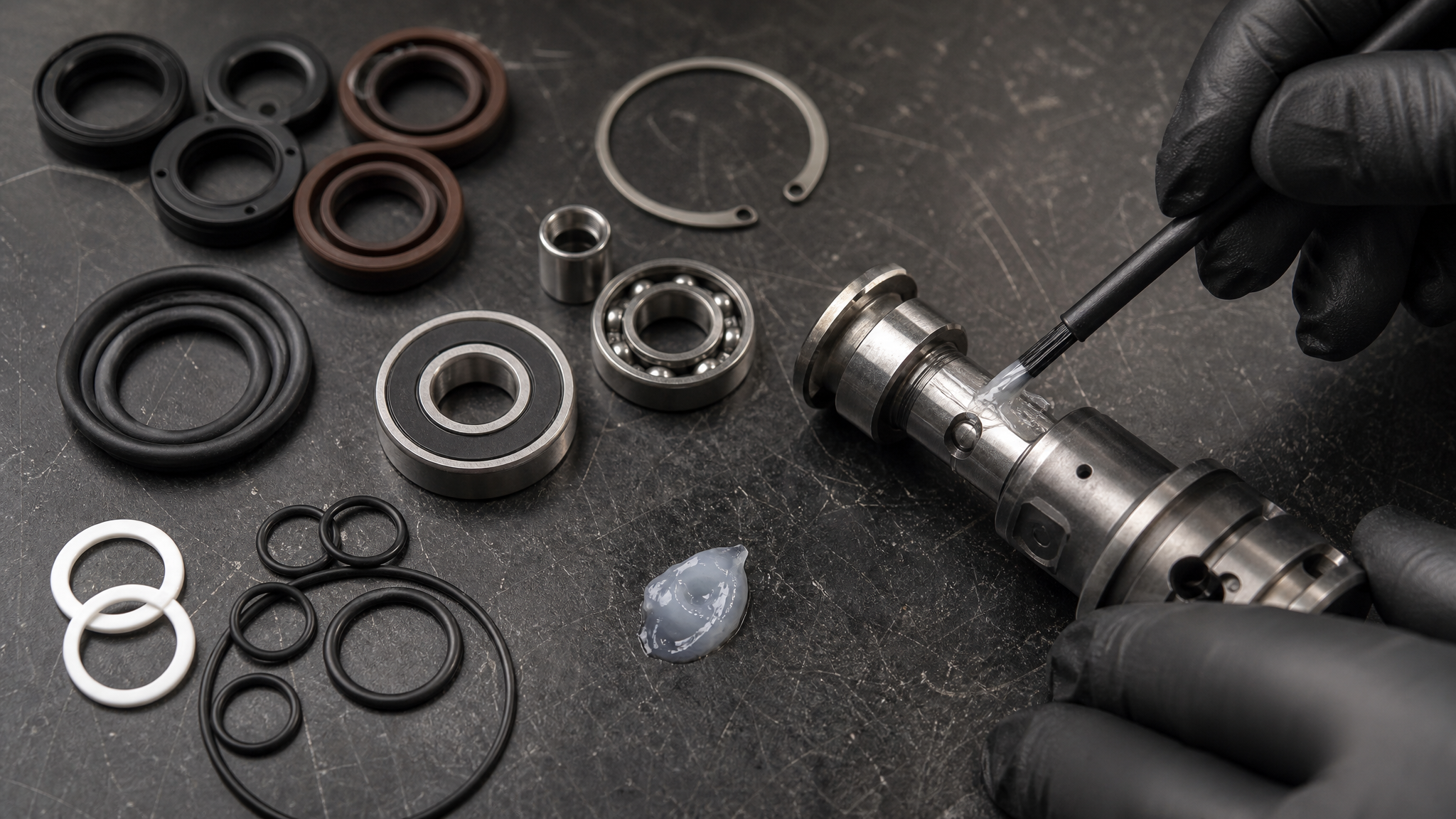

Уплотнения и направляющие скольжения

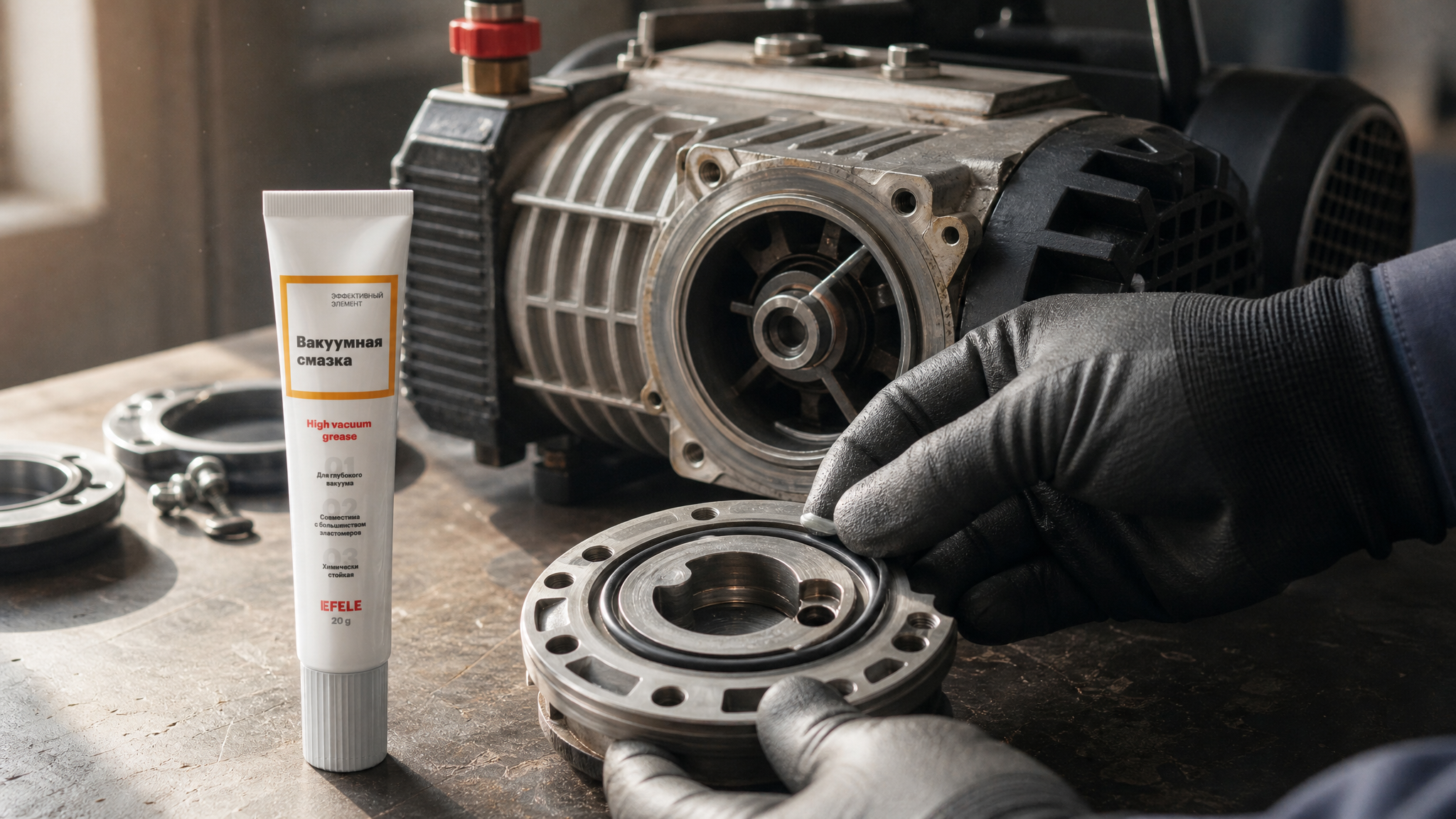

Многие вакуумные установки содержат подвижные шпиндели, штоки и направляющие, уплотняемые резиновыми или фторопластовыми кольцами. PTFE-смазка обеспечивает ровный ход и предотвращает трение уплотнения о металл, что снижает износ и продлевает ресурс.
Однако здесь важно следить за совместимостью: PTFE-смазка на синтетической основе может вызвать набухание резины, если уплотнение выполнено из натурального каучука. Перед применением нужно свериться с регламентом производителя насоса или проверить совместимость материалов уплотнения со смазкой.
Шарниры, зубчатые передачи и винтовые механизмы
В системах с механическими преобразователями (редукторы, винтовые насосы, сочленения) используют более густые составы (часто NLGI 2) для создания долговечной пленки под действием нагрузки и вращения. PTFE-добавка снижает коэффициент трения, что критично для энергоэффективности вакуумного оборудования.
Как выбрать смазку для конкретного вакуумного узла
Выбор PTFE-смазки не сводится к простому ответу «возьмите любую вакуумную смазку».
Нужно учесть четыре ключевых фактора.
1. Уровень вакуума в системе. Если система работает в диапазоне от атмосферы до 10−2 Па, можно обойтись обычной вакуумной смазкой. При глубоком вакууме (10−4 Па и ниже) требуется материал с давлением насыщенных паров менее 10−5 Па, иначе смазка станет источником загрязнения. В этом случае именно PTFE-смазки с минимальной летучестью будут правильным выбором.
2. Температура рабочей среды. Если узел нагревается до 100 °C (например, при трении или близости к нагревателю), нужна смазка с верхним пределом минимум 120–150 °C. Если работа идет при -10 °C или ниже, требуется смазка с нижним пределом -20 °C и класс консистенции не выше NLGI 1.
3. Тип нагрузки и скорость. Для подшипников с высокой частотой вращения (тысячи оборотов в минуту) берут NLGI 1. Для низкооборотных редукторов, резьб и уплотнений - NLGI 2. Если возникают пиковые нагрузки (скачки, вибрация), рекомендуют переходить на более густую консистенцию.
4. Совместимость с материалами. Перед покупкой проверьте, из чего сделаны корпус насоса, подшипники, уплотнения и направляющие. PTFE-смазки на синтетической основе могут быть несовместимы с некоторыми видами пластика или резины. Информацию о совместимости возьмите из технической карточки смазки или у техподдержки производителя.
Для подшипников вакуумных насосов, работающих в тяжелых режимах с вибрацией и смешанным трением, на практике прижилась схема применения PTFE-смазок с NLGI 2: они обеспечивают и герметизацию подшипникового узла, и устойчивость пленки на граничных режимах, и предсказуемый ресурс без неожиданных потерь в вакууме. Для герметизации и защиты уплотнений вакуумных насосов, а также для работы в условиях сверхвысокого вакуума рекомендуется использовать EFELE Вакуумная смазка, которая обеспечивает минимальное давление паров и совместимость с фторопластовыми уплотнениями.

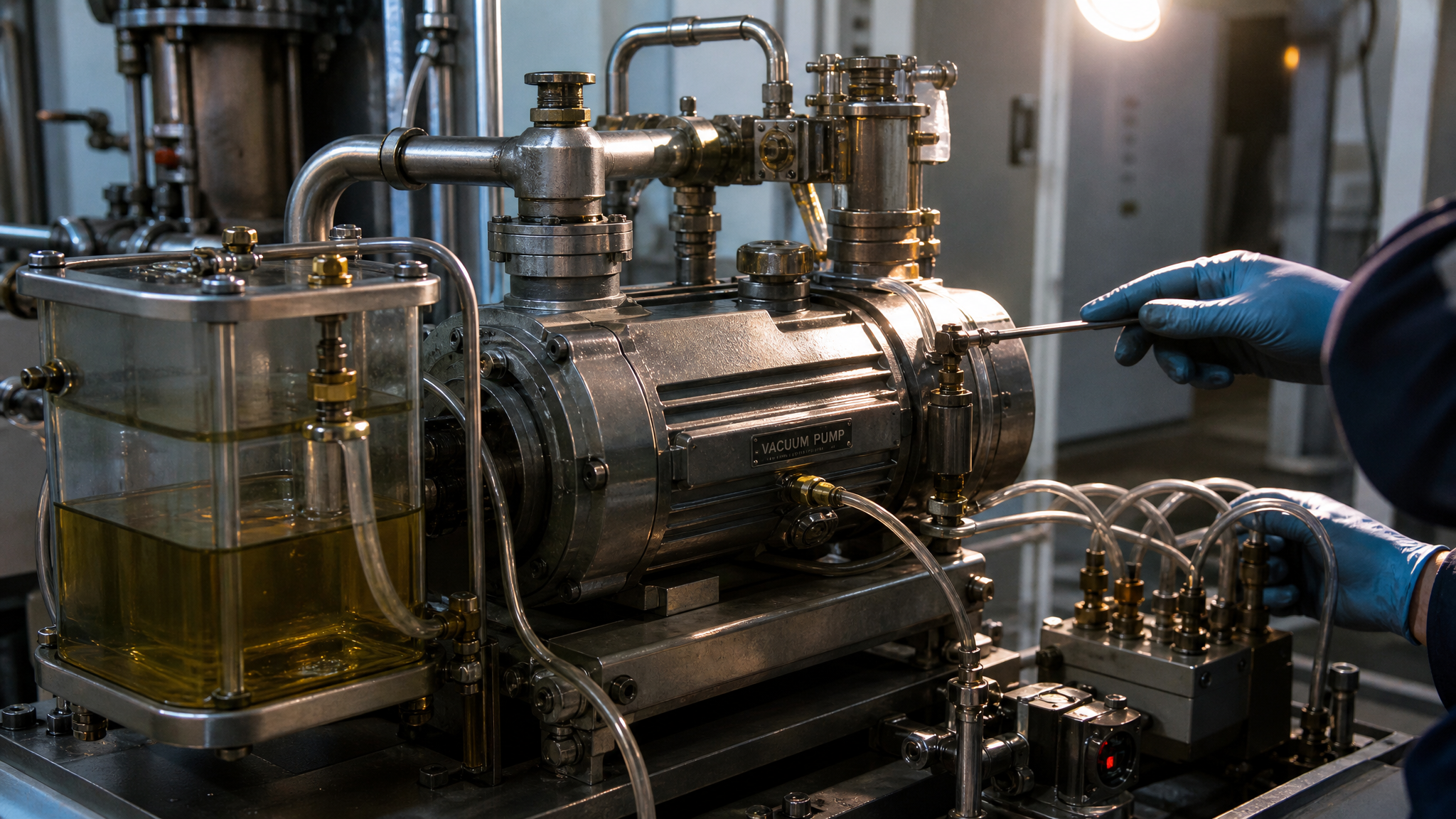

Система смазки вакуумного насоса: схема и регламент
Многие промышленные вакуумные насосы оснащены встроенной или внешней системой смазки.
Ее назначение - доставить смазку в нужную точку (подшипник, уплотнение, направляющую) в нужный момент и в нужном количестве.
Центральная система смазки
Крупные вакуумные системы часто имеют централизованную систему смазки с насосом, резервуаром и линией подачи. В этом случае смазку выбирают с учетом всех узлов, которые она питает, и требуют компромисса: одна смазка должна быть универсальной для подшипников, уплотнений и резьб одновременно.
PTFE-смазки NLGI 2 хорошо подходят для центральных систем благодаря сбалансированным вязкостно-адгезионным свойствам: они легко поступают через трубопровод, но не стекают из узла при вибрации и образуют устойчивую пленку в зазорах.
Периодическое нанесение через масленку
Небольшие вакуумные насосы (компрессорные, ротационные лопастные) обслуживают вручную. Оператор или техник периодически (например, раз в месяц) вводит смазку через коническую масляницу на корпусе насоса. В этом случае смазка должна быть более вязкой (чтобы не вытекала), но легкотекучей (чтобы проникла в подшипник).
Здесь традиционно применяют PTFE-смазку класса NLGI 2 с шприцом объемом 5–10 мл. Порции дают небольшие и редкие: избыток смазки будет вытягиваться шпинделем в вакуум-камеру.
Схема для ассенизаторских машин и буровых установок
В специальном оборудовании (ассенизаторские машины на базе вакуумных насосов КО-505, КО-510, КО-503, буровые установки с вакуумными усилителями) система смазки часто интегрирована в корпус и питается от общего масляного картера. Там действуют те же принципы: смазка должна быть вакуумной и совместимой с материалами системы.
Важное замечание: для машин, работающих с жидкостями (канализационные стоки, бурлящая буровая жидкость), контаминация смазки неизбежна, поэтому смазку меняют чаще, а ее фильтрацию предусматривают в схеме.
Частые ошибки при смазке вакуумного оборудования

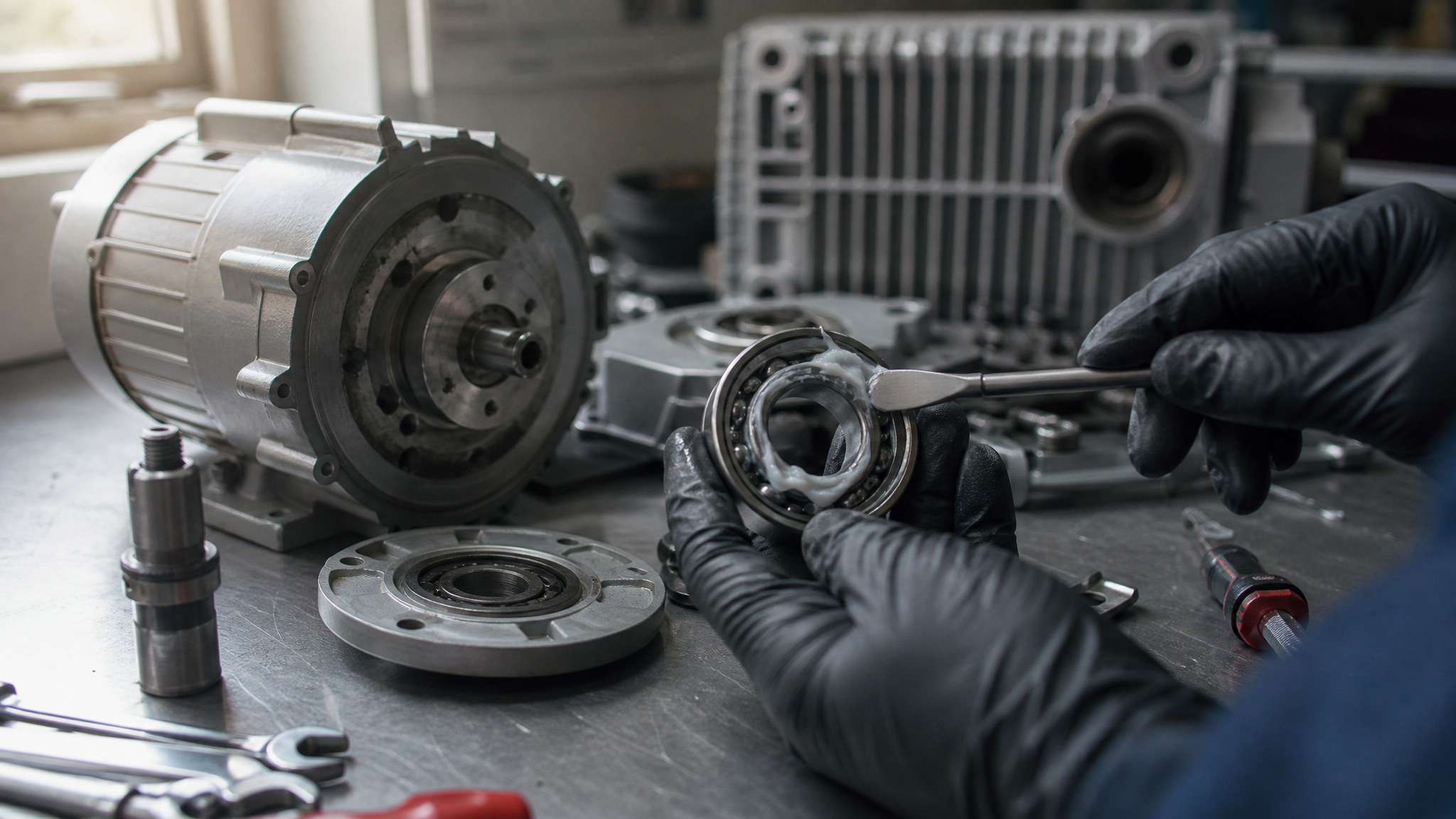

Миф: «Любая тефлоновая смазка подойдет»
На рынке есть множество смазок с PTFE в названии, но не все они предназначены для вакуума. Часто это материалы для электроинструмента, автомобилей или общепромышленного применения, где требования к летучести совершенно иные. Смазка может содержать PTFE, но испаряться при вакуумировании.
Перед покупкой обязательно проверьте техническую карточку: там должны быть указаны давление насыщенных паров (менее 10−5 Па), рабочая температура и маркировка «вакуумная» или «для вакуумных систем».
Ошибка: перелив смазки
Новички часто льют смазку щедро, полагая, что больше смазки - лучше защита. В вакуумных узлах это приводит к противоположному результату: излишняя смазка вытягивается из подшипника вращением и попадает в камеру, вызывая загрязнение и срывы вакуума.

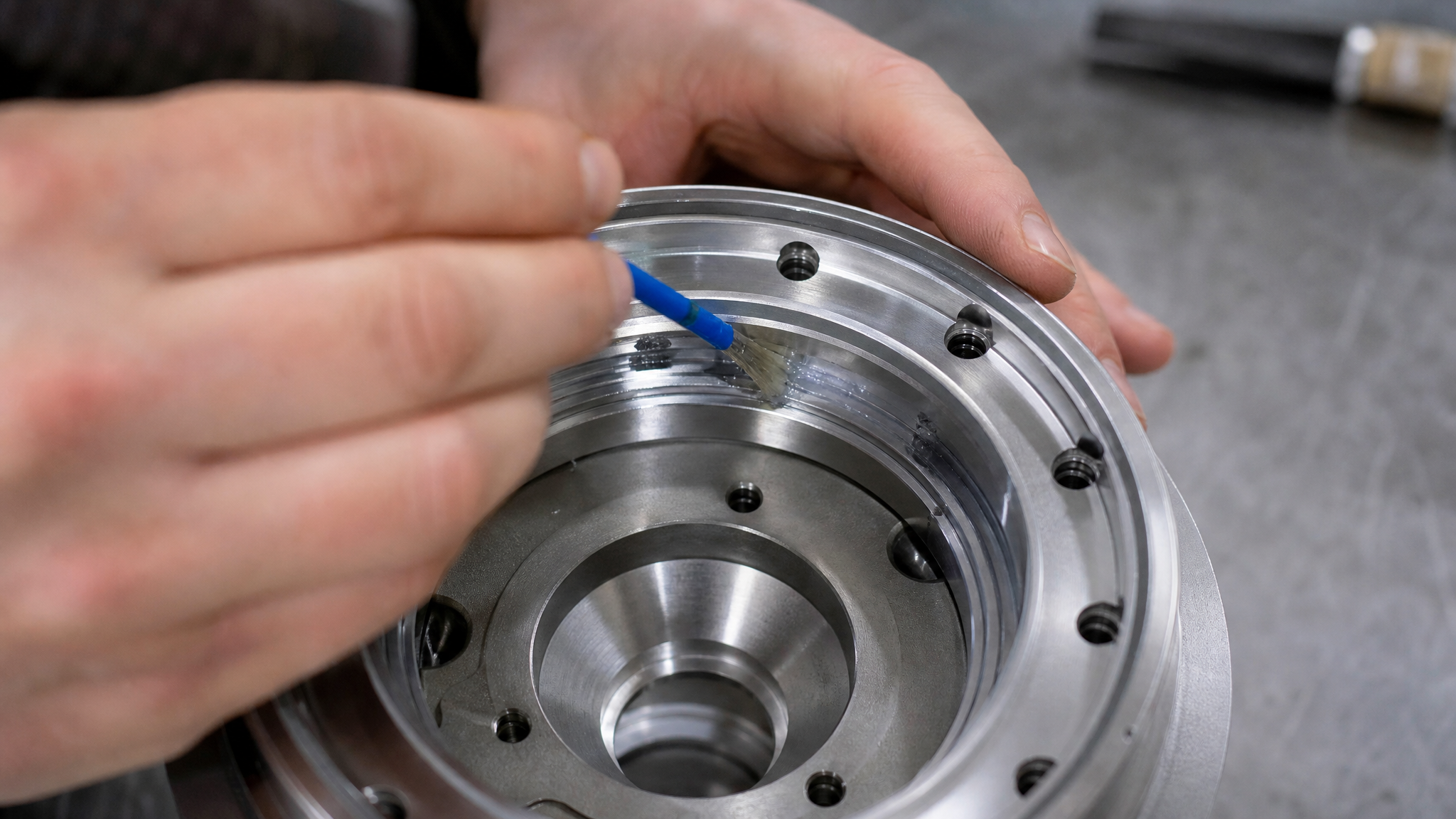

Правило: наносить смазку тонкой пленкой, буквально несколько миллиграммов на один узел. Если используется масляница, вводят 5–10 мл за раз и ждут 10–20 минут, пока смазка впитается в подшипник. Избыток удаляют салфеткой после сборки.
Ошибка: игнорирование совместимости материалов
PTFE-смазки на синтетической основе (PFPE) могут быть несовместимы с эластомерными уплотнениями. Например, резина из натурального каучука разбухает при длительном контакте с перфторполиэфиром. Это приводит к потере герметичности и утечкам вакуума.
Перед применением нужно сверить материал уплотнения (обычно он указан на чертеже) с информацией о совместимости в технической карточке смазки. Если сомневаетесь - проконсультируйтесь у производителя.
Ошибка: замена смазки на универсальную только потому, что она гуще
Консистенция (NLGI) и вакуумные свойства - разные характеристики. Смазка может быть очень густой (NLGI 3), но при этом иметь высокое давление насыщенных паров и быстро испаряться в вакууме. И наоборот, жидкая смазка может быть идеально подходящей для вакуума.
Выбор консистенции нужно делать по типу узла (подшипник, уплотнение, резьба) и режиму нагружения, но всегда на фоне требований к вакуумной совместимости.
Ошибка: уверенность, что одна смазка универсальна для всего
Крупные вакуумные установки содержат разнородные узлы: подшипники, уплотнения, резьбовые соединения, направляющие. Для каждого может потребоваться своя смазка.
Например, подшипник может нуждаться в смазке NLGI 2 для герметизации, а резьба - в жидкой пищевой смазке для легкого монтажа без холодного сваривания. При выборе единой системы смазки нужно согласовать все эти требования с производителем или с техподдержкой.
Вакуумные масла и альтернативы твердосмазочным композициям
Если в системе требуется жидкая смазка (например, для масляных диффузионных насосов, поршневых компрессоров с внутренним охлаждением), то PTFE-смазки неприменимы.
Вместо них используют специальные вакуумные масла с минимальной летучестью.
Такие масла обычно получают на основе минеральной или синтетической базы (парафин, PAO, PFPE) и часто содержат антиокислители, ингибиторы коррозии и присадки для улучшения вязкостно-температурных характеристик. Давление насыщенных паров у вакуумного масла также должно быть менее 10−5 Па.
Наивысокую эффективность при импортозамещении масел ведущих иностранных производителей демонстрируют составы на основе глубокой очистки минерального сырья с наложением современного пакета присадок. Линейка вакуумных жидкостей EFELE - пример такого подхода, где достигается баланс между доступностью, стабильностью окисления и вакуумной совместимостью. Эти составы конкурируют с импортными аналогами и часто выбираются закупщиками как альтернатива из-за стабильного качества и возможности локальной техподдержки.
Часто задаваемые вопросы
Какую смазку использовать для системы смазки вакуумного насоса КО-505?
Для КО-505 рекомендуется вакуумная смазка класса NLGI 2 с давлением насыщенных паров менее 10−5 Па и совместимостью с материалами корпуса и уплотнений, указанными в конструктивно-технической документации насоса. Уточните требуемый диапазон температур (обычно −20…+150 °C) и примените смазку через масляницу небольшими порциями, избегая перелива.
Почему смазка для шприца вакуумного насоса должна быть специальной?
Смазка для вакуумного насоса должна иметь минимальное давление насыщенных паров, иначе ее молекулы будут испаряться при откачке воздуха и загрязнять камеру или интерферировать с измерениями. Обычная смазка с шприца приведет к срывам вакуума и засорению системы.
Может ли смазка с PTFE применяться при давлении выше 25 МПа в кислороде?
Нет, типичные PTFE/PFPE-смазки рассчитаны на давление чистого кислорода до 4 МПа, а при 50%-ной концентрации O₂ - до 25 МПа. При превышении давления риск воспламенения растет. Перед применением в высокодавленных кислородных системах получите техническое заключение от производителя смазки.
Как различить вакуумную смазку от обычной по внешним признакам?
По внешнему виду различить сложно: обе могут быть густыми, прозрачными или полупрозрачными. Главное отличие видно в технической карточке: там указаны давление насыщенных паров, рабочая температура и допуск для вакуумных систем. Проверяйте карточку, а не полагайтесь на описание в каталоге.
Сколько времени работает PTFE-смазка в вакуумном подшипнике без пополнения?
Ресурс зависит от режима нагружения, температуры и конструкции подшипника. В типичных условиях PTFE-смазка NLGI 2 в вакуумном подшипнике служит 6–24 месяца перед потребностью в замене. Регламент техобслуживания смотрите в инструкции производителя насоса.
Заключение
PTFE-смазки - это специализированный класс материалов, разработанный именно для работы в условиях вакуума. Их главное преимущество перед обычными смазками - крайне низкая летучесть, которая предотвращает загрязнение вакуумной камеры и поддерживает стабильность параметров системы.
Выбор правильной PTFE-смазки для конкретного вакуумного насоса требует внимания к четырем параметрам: уровню вакуума, температурному диапазону, типу нагрузки и совместимости материалов. При соблюдении этих условий PTFE-смазка прослужит долго и обеспечит надежное функционирование подшипников, уплотнений и резьбовых соединений. Если у вас остались вопросы по выбору конкретного состава для вашей системы смазки вакуумного насоса, обратитесь к технической документации производителя или к специалистам-консультантам компании-поставщика смазки.
