Антифрикционные покрытия юбок поршней решают ключевую задачу современных двигателей: снижают потери энергии на трение между поршнем и стенками цилиндра. Эта зона работает под переменной нагрузкой, с температурными скачками и абразивным воздействием продуктов сгорания. Выбор правильного покрытия напрямую влияет на расход топлива, долговечность ДВС и снижение выбросов. Различные составы - от графитовых до полиамидимидных с молибдендисульфидом - показывают кратные различия в коэффициентах трения и ресурсе работы. Инженеры, закупщики и специалисты по ремонту должны понимать, какие параметры действительно определяют эффективность, а какие часто преувеличивают производители.
В этой статье разберем испытанные решения, сравним их по трению, несущей способности, адгезии и ресурсу, покажем, когда графитовое покрытие достаточно, а когда нужна более сложная композиция, и разъясним типовые ошибки при выборе.
Почему антифрикционные покрытия для поршней становятся стандартом
Поршневая юбка в процессе работы испытывает боковые нагрузки в 50–450 Н в зависимости от режима ДВС.

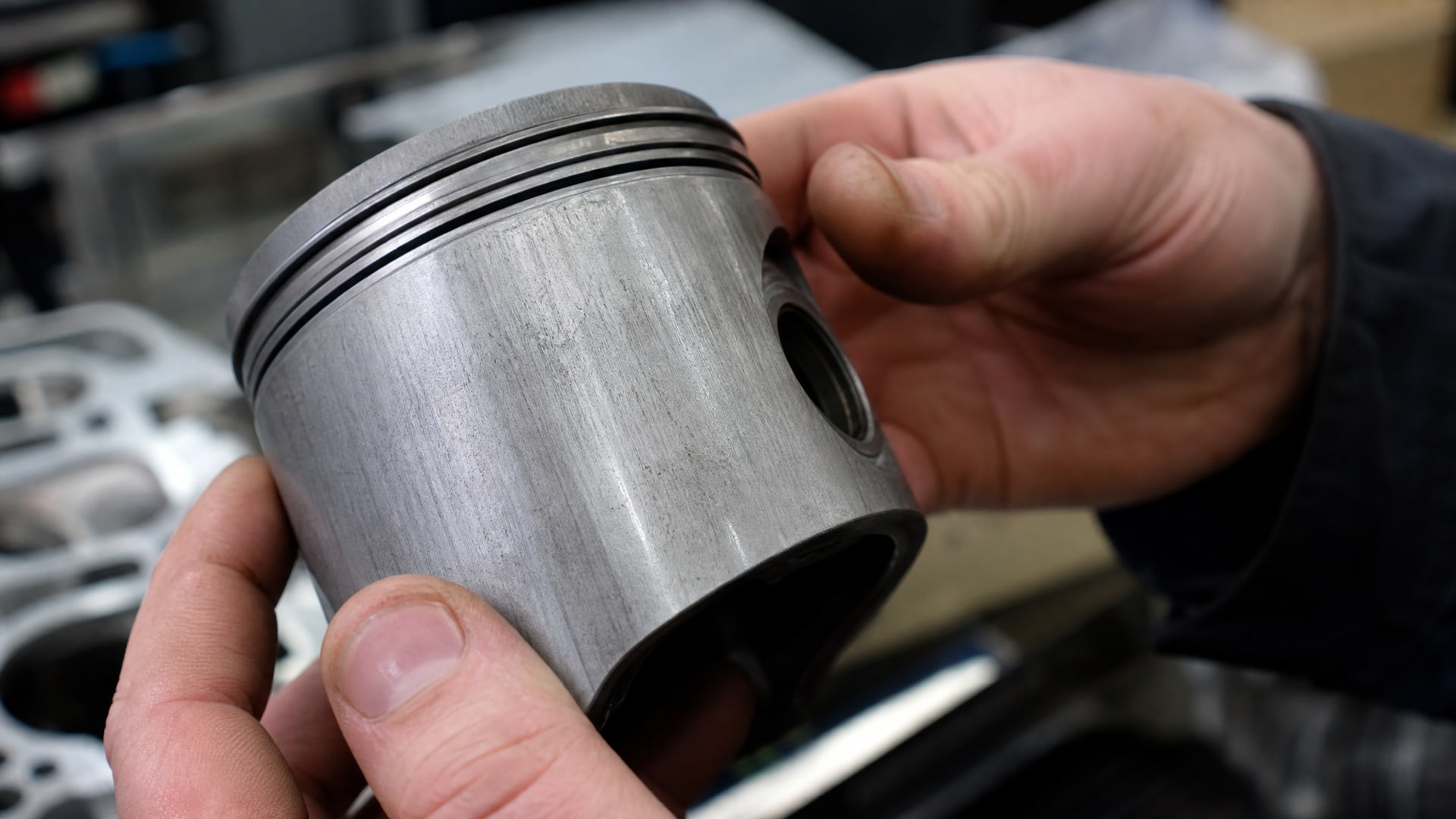

Непокрытая стальная поверхность при нагрузке 50 Н имеет коэффициент трения 0,69±0,08, что приводит к значительным потерям энергии и тепловыделению. На начальных этапах испытаний антифрикционные материалы казались дорогостоящей опцией, но практика показала: снижение трения на 60–70% экономит топливо и продлевает ресурс цилиндро-поршневой группы.
В современных серийных двигателях большинство производителей перешли на антифрикционные решения именно потому, что они снижают расход и температуру стенок цилиндра. Однако не всякое покрытие одинаково эффективно. Материалы сильно отличаются по составу связующего, по наполнителям (графит, молибдендисульфид, графен) и по методикам нанесения. Эти различия определяют реальную производительность.
Сравнение основных типов покрытий по коэффициенту трения
Исследования сравнивали антифрикционные системы на одинаковых образцах при стандартизированных нагрузках.
Результаты показывают четкую иерархию эффективности.
Непокрытая сталь - базовая линия
Непокрытый образец служит эталоном, с которым сравнивают все остальные решения. При нагрузке 50 Н его коэффициент трения составил 0,69±0,08, при 150 Н упал до 0,58±0,06. На высоких нагрузках (350–450 Н) непокрытая сталь остается в диапазоне 0,55–0,60. Это достаточно высокое значение, которое приводит к интенсивному изнашиванию и тепловыделению.
Графитовые покрытия на спецсвязующем
Комбинация спецсвязующего с графитом снижает трение значительно, но неравномерно по диапазону нагрузок. При 50 Н коэффициент был 0,42±0,09, при 150 Н -0,39±0,07, однако на высоких нагрузках (250–450 Н) этот тип показывает тенденцию к повышению трения. Графит хорошо работает на малых и средних давлениях, но его смазывающая способность сильно зависит от давления и температуры. Такие системы часто используют в менее критичных приложениях или когда приоритет - минимизация затрат.
Полиамидимид + графит - стабильный выбор
Полиамидимидное связующее придает покрытию эластичность, которая критична для адгезии к стальной поверхности. В сочетании с графитом эта система дает коэффициент трения 0,26±0,03 при 50 Н и 0,16±0,04 при 150 Н. Важнейший результат: трение остается стабильным и на высоких нагрузках - в диапазоне 250–450 Н оно удерживается на уровне 0,14–0,18. Такая стабильность во всем диапазоне режимов работы двигателя делает полиамидимидные системы выбором для серийных ДВС.
Полиамидимид + графит + молибдендисульфид - лидер по эффективности
Добавление молибдендисульфида к полиамидимидному связующему и графиту дает лучшие результаты в подборке. При 50 Н коэффициент составил 0,13±0,05, при 150 Н упал до 0,11±0,01, и в диапазоне 250–450 Н оставался на уровне 0,10–0,12. Молибдендисульфид обеспечивает слоистую структуру смазочного слоя, которая особенно эффективна под давлением. Эта композиция рекомендуется для высоконагруженных двигателей и случаев, когда необходимо максимальное снижение потерь на трение.
Полная сравнительная таблица типов антифрикционных покрытий
| Тип покрытия | Коэффициент трения при 50 Н | Коэффициент трения при 150 Н | Коэффициент трения при 250–450 Н | Несущая способность | Ресурс по циклам | Адгезия DIN EN ISO 2409 |
|---|---|---|---|---|---|---|
| Непокрытая сталь | 0,69±0,08 | 0,58±0,06 | 0,55–0,60 | - | - | - |
| Спецсвязующее + графит | 0,42±0,09 | 0,39±0,07 | 0,45–0,52 | ~8 000 Н | 150 000–200 000 | 4–5B |
| Полиамидимид + графит | 0,26±0,03 | 0,16±0,04 | 0,14–0,18 | 10 000–11 000 Н | 250 000–300 000 | 5B |
| Полиамидимид + графит + MoS₂ | 0,13±0,05 | 0,11±0,01 | 0,10–0,12 | 10 500–12 000 Н | 300 000–350 000 | 5B |
| Молибденовое (традиционное) | 0,10–0,15 | 0,09–0,12 | 0,10–0,13 | 12 500 Н | 310 000+ | 5B |
| Графеновое покрытие | 0,08–0,15 | 0,08–0,11 | 0,09–0,12 | ≥10 000 Н | ≥300 000 | 5B |
Критические параметры, которые часто упускают
Закупщики часто делают выбор только по коэффициенту трения, но это неполная картина.
Подлинная надежность покрытия зависит от набора параметров.
Адгезия к металлической юбке

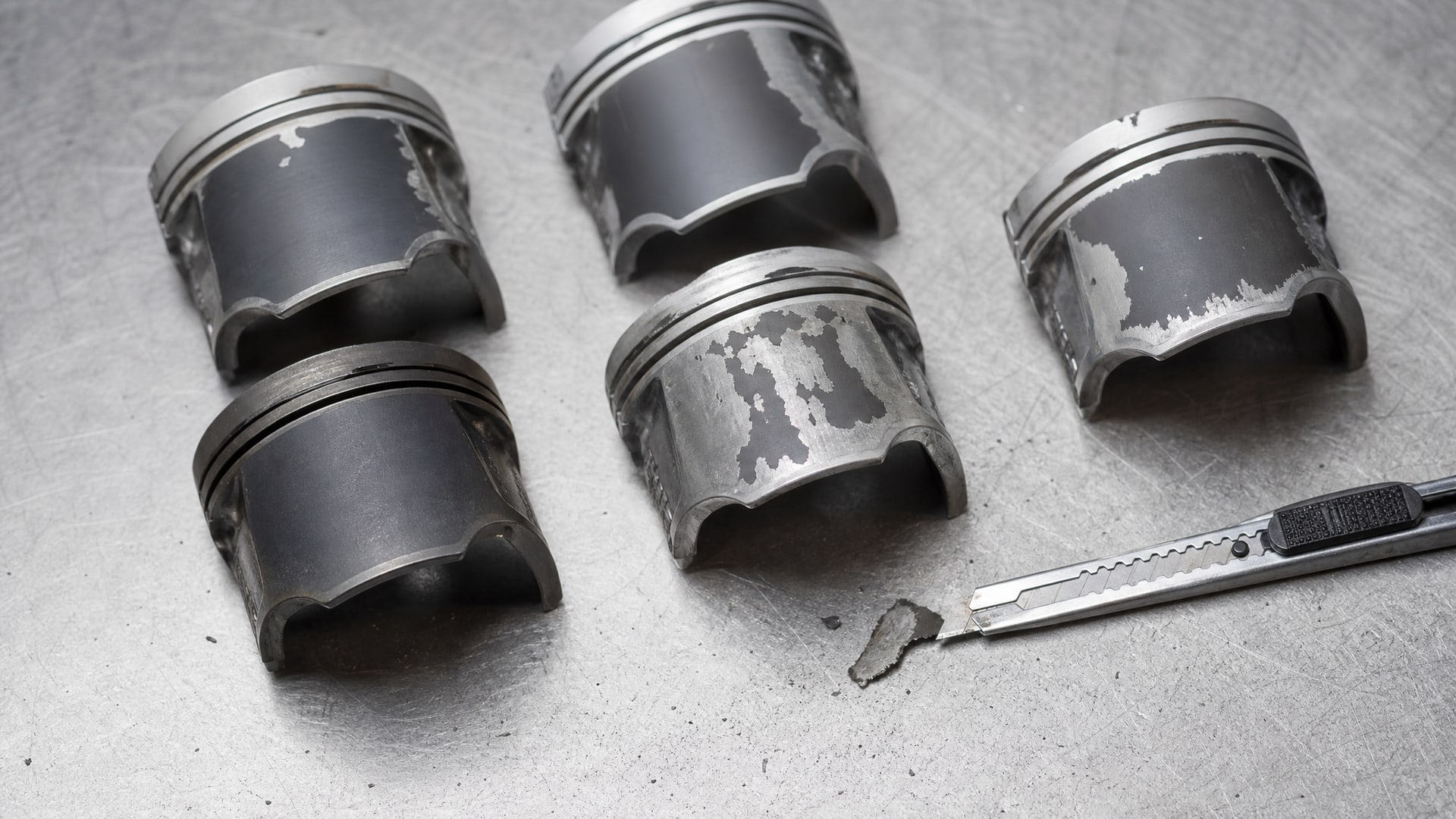

Адгезия оценивается по стандарту DIN EN ISO 2409 и обозначается как 5B (лучший результат - покрытие не отслаивается) или 4B, 3B и хуже (частичное отслоение). Для юбки поршня адгезия критична, потому что циклические нагрузки и вибрация двигателя постоянно пытаются оторвать слой от металла. Полиамидимидные системы дают 5B благодаря эластичности связующего, которое деформируется вместе со сталью. Простые графитовые слои на жесткой основе часто показывают 4B или 3B, что предвещает ускоренное отслоение.
Несущая способность в Ньютонах
Это максимальная нагрузка, при которой покрытие сохраняет целостность и не начинает осыпаться. Для юбки поршня типовой диапазон -10 000–12 500 Н. Если покрытие выбрано с несущей способностью ниже 8 000 Н, риск выхода из строя под рабочими нагрузками возрастает. Молибденовые и полиамидимидные системы обычно показывают 10 000–12 500 Н, что обеспечивает надежный запас прочности.
Ресурс по циклам нагружения
Это число циклов (повторений нагрузка-разгрузка), при которых покрытие функционирует без потери основных свойств. Графитовые системы на спецсвязующем дают 150 000–200 000 циклов, полиамидимидные с MoS₂ -300 000–350 000. Учитывая, что в час работы ДВС происходит десятки миллионов колебаний, ресурс в циклах на испытательной машине переводится на проектный ресурс поршня примерно в 50 000–100 000 часов эксплуатации.
Температурный диапазон
Юбка поршня нагревается до 250–270 °C в рабочих условиях. Полиамидимидные покрытия удерживают свои свойства в диапазоне -70…+260 °C, что достаточно для серийных ДВС. Графеновые системы и молибденовые покрытия также выдерживают этот диапазон. На верхнем пределе температуры полиамидимид начинает терять эластичность, поэтому для двигателей с повышенной температурой работы требуется проверка совместимости или выбор более теплостойкого связующего.
Толщина слоя - баланс между эффектом и геометрией
Типовая толщина антифрикционного покрытия на юбке составляет 10–12 мкм. Слишком тонкое (менее 8 мкм) покрытие не обеспечивает требуемое снижение трения, слишком толстое (свыше 15 мкм) может исказить геометрию поршня, ухудшить ее посадку в цилиндре и нарушить теплопередачу. Контроль толщины - обязательная часть производственного контроля.
Какие материалы выбирают для серийного производства
Серийные автомобильные двигатели и промышленные ДВС предъявляют разные требования, но общий тренд одинаков: производители отходят от чистой графитовых систем к комбинированным полиамидимидным решениям.
Для стандартных бензиновых и дизельных двигателей объемом 1,5–3,0 л с умеренной мощностью закупщики все чаще берут полиамидимидные покрытия с графитом. Они дают стабильное снижение трения во всех режимах, хорошую адгезию и приемлемую цену. В этой категории укоренились именно такие системы, потому что они обеспечивают предсказуемый результат при разумной стоимости материала и технологии.
Для высоконагруженных двигателей - спортивных, турбированных, дизельных с высоким давлением впрыска - рекомендуют полиамидимид + графит + MoS₂. Молибдендисульфид дает минимальное трение и максимальную стабильность под давлением. На высоконагруженных режимах разница между 0,16 (полиамидимид + графит) и 0,11 (с добавлением MoS₂) трансформируется в ощутимую экономию топлива и снижение тепловыделения.
Графеновые решения пока занимают нишу премиальных и инновационных приложений. Их характеристики впечатляют: коэффициент трения 0,08–0,15, несущая способность ≥10 000 Н, ресурс ≥300 000 циклов. Однако для массового производства графеновые покрытия требуют специального оборудования нанесения и контроля качества, что увеличивает себестоимость. Когда цель - массовое снижение расхода топлива на весь парк, полиамидимидные системы остаются наиболее рациональным выбором.
Графеновые и молибденовые покрытия: инновация или маркетинг
На рынке растет интерес к графеновым антифрикционным материалам.
Обзорные публикации приводят их характеристики: трение 0,08–0,15 в сухом режиме, несущая способность ≥10 000 Н, ресурс ≥300 000 циклов, адгезия 5B, толщина 10–12 мкм. Это на уровне полиамидимидных и молибденовых систем.
Однако важна осторожность при сравнении. Графеновые покрытия показывают хорошие результаты в контролируемых лабораторных условиях, но реальное преимущество перед молибденовыми системами зависит от методики испытаний, толщины слоя, температуры и нагрузки. Традиционное молибденовое покрытие дает коэффициент 0,10–0,15, несущую способность 12 500 Н, термостойкость -70…+260 °C и ресурс 310 000+ циклов - это проверено десятилетиями эксплуатации.
Графеновые системы на базе антифрикционных покрытий (например, в состав могут входить полиамидимидные связующие с добавками на основе графена) демонстрируют хорошие результаты, но универсального преимущества над классическими полиамидимидными + MoS₂ композициями в опубликованных данных не видно. Выбор между традиционным молибденовым и графеновым решением должен опираться на конкретные результаты сравнительных тестов одного производителя, а не на общие заявления.
Типовые ошибки при выборе антифрикционного покрытия
Ошибка 1: судить только по названию материала.
Покрытие с маркировкой «графитовое» может быть как простой графитовой системой на жесткой основе (коэффициент трения 0,42, адгезия 3B), так и полиамидимидной с графитом (0,26, адгезия 5B). Окончательный выбор требует сверки со спецификацией - всех цифр по коэффициентам при разных нагрузках, ресурсу, адгезии и термостойкости.
Ошибка 2: предполагать, что ниже трение - всегда лучше. Покрытие с коэффициентом 0,08 при 50 Н может быть нестабильным на высоких нагрузках и иметь низкую адгезию (2B–3B), что приведет к отслоению через несколько тысяч циклов. А композиция с 0,13 при 50 Н и адгезией 5B, ресурсом 300 000+ циклов окажется надежнее и долговечнее.
Ошибка 3: не учитывать толщину и метод нанесения. Один и тот же материал при толщине 8 мкм и 15 мкм показывает разные результаты. Если производитель не указывает толщину в спецификации, это повод уточнить в техподдержке, прежде чем заказывать партию.
Ошибка 4: верить графеновым заявкам без сравнения в условиях одного испытания. Если графеновое покрытие тестировалось на одной машине, а полиамидимидное - на другой, при других нагрузках и скоростях, сравнение некорректно. Попросить у поставщика сравнительный отчет или провести собственные испытания на одинаковом оборудовании.
Ошибка 5: игнорировать адгезию и ресурс в пользу минимального трения. На практике поршень с отслаивающимся покрытием (адгезия 2B, ресурс 50 000 циклов) нанесет больше вреда, чем пользы. Недорогое покрытие с плохой адгезией потребует внеплановых разборок двигателя.
Рекомендации по выбору для разных условий эксплуатации
Стандартные легковые ДВС (бензин, 1,5–3,0 л, 100–200 л.с.)
Для этого сегмента полиамидимидные покрытия с графитом или графитом + MoS₂ - оптимум. Ресурс поршня 100 000–150 000 часов достигается за счет адгезии 5B и стабильного коэффициента трения 0,16–0,18. Цена материала разумная, технология доступна большинству производителей. Многие закупщики возвращаются к полиамидимидным системам второй и третий год подряд именно благодаря надежности и предсказуемому результату.
Дизельные и турбированные двигатели
Здесь уместна композиция полиамидимид + графит + MoS₂. Дополнительный молибдендисульфид снижает коэффициент трения до 0,11–0,12 и улучшает стабильность на высоких давлениях впрыска. Ресурс обычно 250 000–350 000 циклов. Температурный диапазон -70…+260 °C удовлетворяет даже высоконагруженным режимам.
Микродвигатели, двигатели мотоциклов и внедорожной техники
Для этих приложений требуется максимальное снижение трения и прочность при циклических нагрузках. Полиамидимидные системы с MoS₂ или молибденовые покрытия дают лучший результат. В высокогорных и холодных регионах важна морозостойкость до -70 °C - убедитесь, что выбранное покрытие это обеспечивает.
Спортивные и форсированные двигатели
Здесь рекомендуется либо полиамидимид + графит + MoS₂ с максимальными допусками, либо молибденовые покрытия проверенных производителей. Некоторые ремонтные службы применяют именно молибденовые системы для двигателей, подвергшихся значительному форсированию, потому что они дают наиболее стабильные результаты во всем диапазоне режимов.
Методы контроля качества и стандарты оценки
При закупке антифрикционных покрытий убедитесь, что поставщик предоставляет результаты тестирования по этим стандартам:
ASTM D2625 - определение коэффициента трения и несущей способности на четырехшариковой машине. Нагрузки 50–450 Н позволяют оценить стабильность покрытия от малых до больших давлений.
ASTM D2714 - ресурс по циклам на машине циклического износа. Результат выражается в количестве циклов до отказа (обычно 150 000–350 000).
DIN EN ISO 2409 - адгезия к стальному основанию методом сетки. Оценка 5B означает отсутствие отслоения, 4B - единичные отслоения, ниже 3B - неприемлемо для юбок поршней.
Если поставщик не может предоставить результаты по этим стандартам, это повод заподозрить некачественный материал или недостаточные испытания. В ремонтных мастерских и на серийных производствах требуют именно эти сертификаты, потому что они гарантируют воспроизводимость и надежность.
Часто задаваемые вопросы
Какое антифрикционное покрытие для поршней выбрать, если нужно максимально снизить расход топлива?
Полиамидимидные покрытия с графитом и молибдендисульфидом дают коэффициент трения 0,10–0,12 во всем диапазоне нагрузок, что обеспечивает максимальное снижение потерь на трение. Если доступны молибденовые системы или графеновые решения с сравнимыми характеристиками, они также подходят. Главное - убедиться, что коэффициент стабилен и при 50 Н, и при 450 Н.
Отличаются ли антифрикционные покрытия для юбок поршней в зависимости от типа ДВС (бензиновый, дизельный, гибридный)?
Основные различия в выборе связаны с максимальной температурой и давлением в цилиндре. Дизельные двигатели работают при более высоких давлениях, поэтому требуют систем с большей несущей способностью (12 000+ Н) и стабильностью на высоких нагрузках. Гибридные ДВС часто испытывают переменные режимы работы, поэтому адгезия и ресурс критичны. Общее правило: выбирайте покрытие с характеристиками, соответствующими максимальным режимам работы конкретного двигателя.
Какая толщина антифрикционного слоя оптимальна для поршня?
Типовая толщина 10–12 мкм обеспечивает баланс между эффективностью снижения трения и сохранением геометрии поршня. Слой менее 8 мкм часто недостаточен для надежной смазки, слой свыше 15 мкм может исказить размеры и ухудшить теплопередачу. Точная толщина зависит от конструкции юбки и рекомендуется производителем поршня.
Правда ли, что графеновые покрытия превосходят молибденовые?
Графеновые системы показывают хорошие характеристики в лабораторных условиях, но сравнение корректно только при одинаковых методиках тестирования. Молибденовые покрытия имеют доказанный многолетний ресурс в реальных двигателях. Выбирайте на основе сравнительных результатов ASTM D2625 и ASTM D2714, полученных одним производителем на одном оборудовании, а не на общих заявлениях.
Как проверить качество антифрикционного покрытия перед использованием?
Запросите у поставщика сертификаты по ASTM D2625 (трение и несущая способность), ASTM D2714 (ресурс) и DIN EN ISO 2409 (адгезия). Убедитесь, что значения соответствуют спецификации, и что толщина слоя указана в микронах. Если поставщик не предоставляет этих документов, провести внутренние испытания на машине циклического износа перед запуском в производство.
Заключение
Антифрикционные покрытия для юбок поршней давно перестали быть экзотикой и стали рабочим стандартом серийного производства. Различие между типами покрытий - от простого графитового до полиамидимидного с молибдендисульфидом - не просто цифровое, но кратное по эффективности: коэффициент трения варьируется в 5–6 раз, адгезия и ресурс также значительно отличаются.
Правильный выбор требует не только знания названия материала, но и понимания его характеристик при разных нагрузках, адгезии к металлу, ресурса по циклам и температурного диапазона. Для большинства серийных бензиновых двигателей полиамидимидные покрытия с графитом обеспечивают оптимум качества и стоимости; для дизельных и турбированных двигателей добавление молибдендисульфида рационально. Графеновые системы и молибденовые покрытия остаются хорошим выбором для специальных приложений при условии сравнительных тестов на одинаковом оборудовании.
Первый практический шаг: в следующей закупке потребуйте у поставщика результаты по ASTM D2625, ASTM D2714 и DIN EN ISO 2409 - это даст уверенность в качестве и позволит сравнить предложения объективно. Второй шаг: согласуйте толщину слоя и метод контроля с конструктором поршня, чтобы исключить геометрические отклонения.
