Контроль концентрации смазочно-охлаждающей жидкости (СОЖ) критичен для производительности обработки металлов, стойкости инструмента и качества поверхности детали. Два основных метода - определение по градусам Брикса (°Brix) и измерение показателя преломления (nD) - дают разные результаты, если не учитывать ключевой фактор: температура замера плотности и оптических параметров жидкости. В этой статье разберем различия методов, их точность, влияние температуры и практические рекомендации для инженеров и закупщиков, чтобы выбрать оптимальный подход контроля в цехе.
Статья полезна технологам, снабженцам и инженерам, которые работают с эмульсиями в производстве, а также тем, кто отвечает за входной контроль качества СОЖ. Из текста вы узнаете, почему прямое использование значений Брикса ошибочно, как правильно измерять показатель преломления и какие поправки вводить в зависимости от температуры цеха.
Что такое Brix и показатель преломления: различие методов контроля СОЖ
Методы контроля концентрации эмульсии различаются физическим принципом и применимостью.
Градус Брикса (°Brix) - это массовая доля: 1°Brix = 1 г сахарозы в 100 г раствора. Шкала была стандартизирована международной организацией ICUMSA в 1974 году для диапазона 0–85 % и предназначена исключительно для сахарных растворов. Показатель преломления (nD) - безразмерная оптическая величина, которая описывает, как свет меняет скорость, проходя через границу между воздухом (или стеклом призмы) и жидкостью, согласно закону Снеллиуса.
Для эмульсий, содержащих поверхностно-активные вещества (ПАВ), минеральное масло, соли и противозадирные присадки, оптические свойства отличаются от свойств сахарозы. Это означает, что показание рефрактометра в °Brix для СОЖ не равно ее реальной концентрации. Например, эмульсия с истинной концентрацией 10 % может показать 12 °Brix, если коэффициент пересчета не применен. Методы контроля концентрации эмульсии через показатель преломления требуют построения собственного калибровочного графика для каждого типа СОЖ.

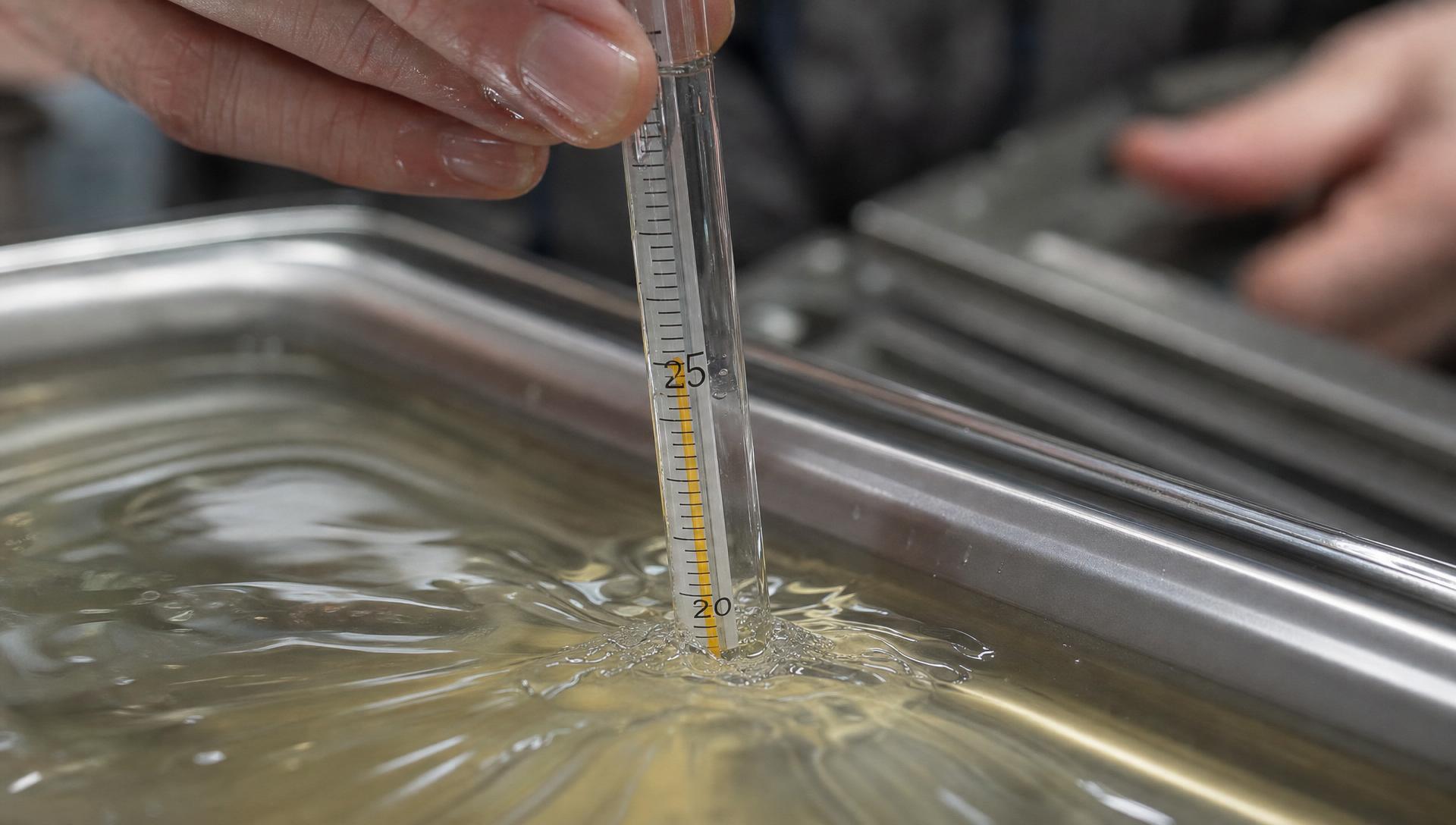

Температура замера плотности: почему это критично для результата
Показатель преломления сильно зависит от температуры.
При повышении температуры показатель преломления уменьшается; при ее снижении - увеличивается. Формула температурной поправки определена стандартом:
Сдвиг показателя преломления = (20 − t) × 0,0002,
где t - фактическая температура в градусах Цельсия. Это означает, что измерение при 25 °C вместо стандартной 20 °C без поправки дает ошибку в минус 0,001 единицы показателя преломления, что при пересчете через калибровочный коэффициент K может привести к ошибке в концентрации на 0,5–1 % в абсолютных единицах.
Стандарт предписывает выполнять определение показателя преломления при температуре 20 ± 0,3 °C. В производственных цехах, где температура варьируется от 15 до 30 °C в зависимости от сезона и вентиляции, поправка становится обязательной. Современные цифровые рефрактометры с функцией автоматической температурной компенсации (ATC) сами вводят коррекцию в диапазоне 10–30 °C, что упрощает работу. Однако ручные рефрактометры требуют либо стабилизации образца в термостате перед измерением, либо ручного введения поправки по таблице производителя.
Построение собственной калибровки: как правильно готовить стандарты
Для точного контроля в промышленных условиях требуется построить график преобразования показаний рефрактометра в реальную концентрацию СОЖ.
Процедура следующая:
Приготовление стандартов: Приготовить точно разбавленные растворы концентрата СОЖ с концентрациями 5,0 %, 10,0 % и 15,0 %. Использовать дистиллированную воду и мерные колбы для получения точных долей.
Обнуление на воде: Откалибровать рефрактометр на дистиллированной воде (обнулить на 0 % раствор). Это базовая точка.
Измерение стандартов: Измерить каждый стандартный раствор, зафиксировав показания в °Brix или nD при температуре 20 °C (или с введением поправки, если температура отличается).
Построение графика: По горизонтальной оси - истинная концентрация (%), по вертикальной - показания рефрактометра (°Brix или единицы nD). Кривая будет линейной или слабо нелинейной.
Вывод коэффициентов: Из графика вывести коэффициент пересчета (K) и корректирующую прибавку (X). Используя эти значения, рассчитать концентрацию неизвестного образца по формуле:
Концентрация (%) = (Показание + X) / K
Например, если рефрактометр показал 12 °Brix, X = −0,5, K = 1,2, то концентрация = (12 + (−0,5)) / 1,2 = 9,6 %. Эти коэффициенты должны быть записаны на рабочей карточке товара СОЖ и доступны оператору цеха.
Подготовка пробы: ключевой этап, который часто пропускают
Точность результата измерения зависит не только от калибровки прибора, но и от качества пробы.
Рабочая эмульсия из бака содержит механический мусор, частицы износа металлов, окисленное масло и пузырьки воздуха. Если измерять прямо из бака без очистки, показатель преломления будет завышен, так как примеси меняют оптический путь света.
Рекомендуемая процедура подготовки:
Центрифугирование: Если в цехе есть лабораторная центрифуга, пробу раствора центрифугируют 15–20 минут при 3000–5000 об/мин для отделения механических включений и всплывшего масла.
Отстаивание (альтернатива): Если центрифуга отсутствует, пробу помещают в прозрачный цилиндр и отстаивают в течение 24 часов. За это время всплывшее масло собирается в верхний слой, а механический мусор оседает на дно.
Отбор образца: Жидкость берут мерной пипеткой из среднего слоя, не затрагивая верхнее масло и нижний осадок. Если проба отстаивалась, ее дополнительно фильтруют через бумажный или нейлоновый фильтр для удаления мелких частиц.
Стабилизация: Образцу дают время стабилизироваться до температуры цеха, а пузырьки воздуха удаляют легким встряхиванием или вакуумированием.
Эксперты подчеркивают: очистка пробы - это не опциональный шаг, а обязательное условие для получения воспроизводимых результатов.
Практическая процедура измерения и регулярная калибровка
Процедура измерения проста, но требует дисциплины:

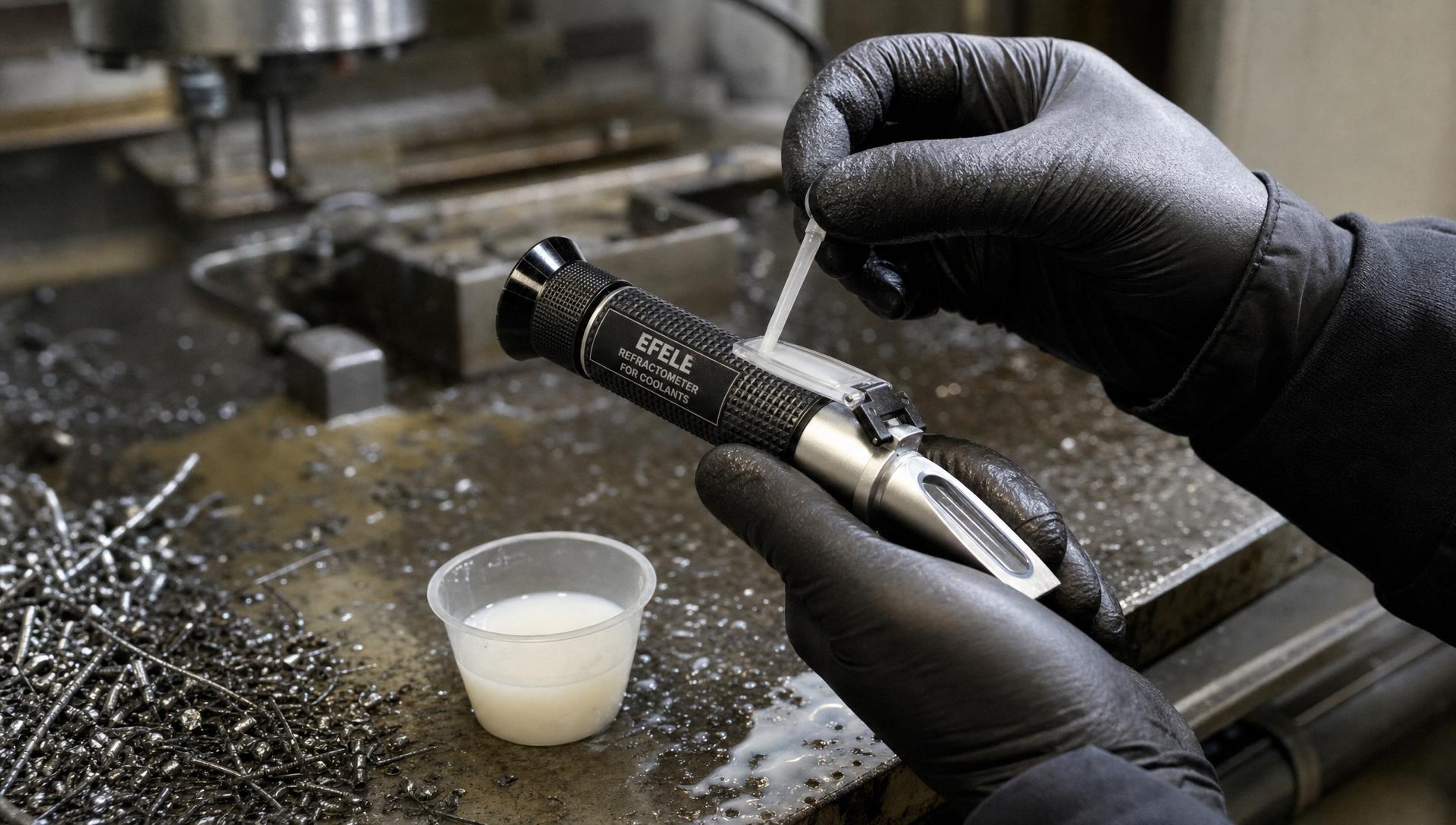

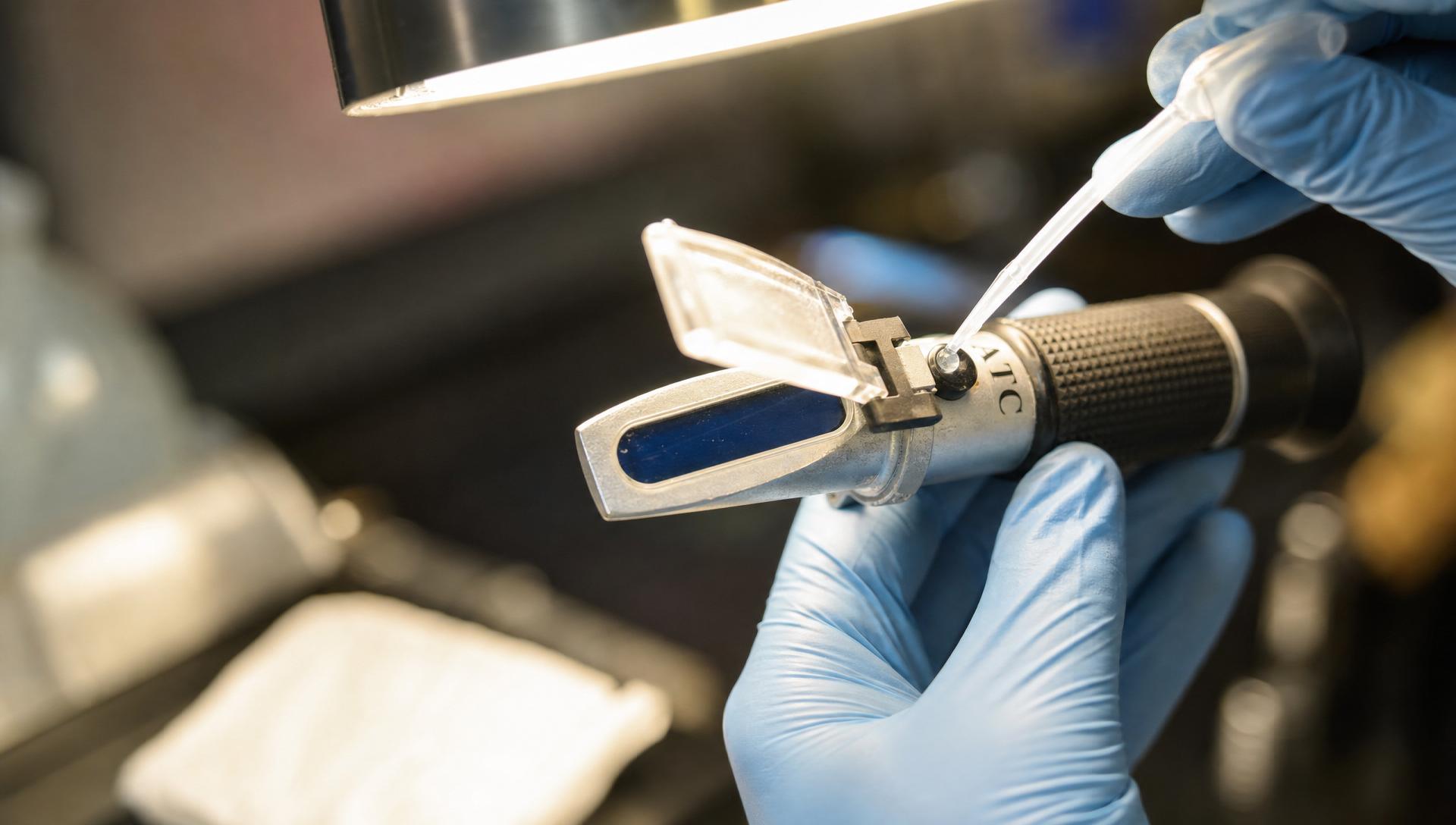

Предварительная калибровка: Перед началом смены (или если прибор не использовался несколько часов) проведите калибровку на дистиллированной воде. Нанесите 2–3 капли воды на призму, закройте крышку и убедитесь, что показание соответствует нулю.
Нанесение образца: Очистите призму сухой мягкой тканью (после измерения воды). Нанесите 2–3 капли подготовленной пробы эмульсии на призму.
Измерение: Закройте крышку. Для ручных рефрактометров смотрите в окуляр, дождитесь, пока граница светлой и темной половин изображения переместится на нужное деление шкалы. Для цифровых приборов дождитесь стабилизации показания на дисплее (обычно 5–10 секунд).
Введение поправок: Если прибор не имеет функции ATC и температура отличается от 20 °C, введите поправку вручную. Например, при температуре 25 °C и показании 10,5 °Brix истинное значение при 20 °C будет 10,5 + (20 − 25) × 0,0002 = 10,501 °Brix (поправка практически не видна на шкале ручного прибора, но для цифровых приборов это уже имеет значение).
Очистка после измерения: Непосредственно после замера промойте призму дистиллированной водой и вытрите мягкой тканью. При работе с агрессивными средами (щелочи, кислоты) используйте нейтральный раствор для промывки и вытрите сразу, чтобы избежать коррозии.
Регулярность калибровки: перед смены, а также контрольный замер при появлении подозрения на дрейф прибора (например, если два идентичных образца показывают разные значения с интервалом в час). При выборе оборудования для контроля концентрации СОЖ портативный ручной рефрактометр EFELE Рефрактометр для СОЖ (Brix 0-20%) обеспечивает точный контроль благодаря встроенной компенсации и удобства в цехе, позволяя инженерам экономить время на введение ручных поправок.
Частые ошибки и заблуждения при контроле концентрации
Ошибка 1: «Показания рефрактометра - это уже % концентрации»
Многие операторы и снабженцы ошибочно полагают, что рефрактометр сразу показывает процент СОЖ. На самом деле прибор показывает °Brix (по сахарной шкале) или nD (показатель преломления). Для преобразования в реальную концентрацию эмульсии нужно применить коэффициент K и прибавку X, указанные в паспорте СОЖ или найденные экспериментально. Без этого пересчета ошибка может достигать 20–30 %.
Ошибка 2: «Температура не влияет на показания ручного рефрактометра»
Показатель преломления зависит от температуры, и эта зависимость не устраняется ручным прибором. Если мерить эмульсию при 25 °C без введения поправки, результат будет систематически ниже истинного значения. При построении калибровочного графика все стандарты должны быть приготовлены и измерены при одинаковой температуре (рекомендуется 20 °C), или введены надлежащие поправки.
Ошибка 3: «Можно брать пробу прямо из рабочего бака»
Рабочая эмульсия содержит продукты износа, окислившееся масло, грязь. Если не очистить пробу центрифугированием или отстаиванием, оптический путь света будут нарушать взвешенные частицы, и показатель преломления будет завышен. Порядок 0,5–2 °Brix ошибки - обычное явление при небрежной подготовке.
Ошибка 4: «Брикс подходит для любой эмульсии»
Шкала °Brix - это условная единица для сахарозы. Для многокомпонентных СОЖ с ПАВ, маслами и присадками оптические свойства нелинейны, и прямое использование таблицы для сахара приводит к ошибке. Для каждого типа СОЖ требуется собственная калибровка.
Ошибка 5: «Современные цифровые рефрактометры не требуют калибровки»
Даже приборы с ATC нужно калибровать перед смены. Дрейф нуля возможен при перепадах температуры или после ударов, и калибровка на воде - это быстрый способ убедиться в работоспособности. Пропуск этого шага через несколько дней может привести к накоплению систематической ошибки.
Часто задаваемые вопросы
Чем показатель преломления отличается от Брикса?
Брикс - это условная шкала, откалибрована под сахарозу (1°Brix = 1 г сахара в 100 г раствора). Показатель преломления (nD) - физическая величина (безразмерная), которая описывает, как жидкость замедляет свет. Рефрактометр может выводить значение в обеих единицах, но для эмульсий обе требуют пересчета на реальную концентрацию через коэффициент K, который различен для каждой СОЖ.
Как часто необходимо калибровать рефрактометр?
Базовая калибровка (обнуление на дистиллированной воде) проводится перед началом каждой смены. Проверочная калибровка на эталонном растворе (например, 10-процентная стандартная эмульсия) -1–2 раза в неделю. Если прибор падал, подвергался резкому температурному перепаду или дал аномальное показание, калибровку нужно повторить немедленно.
Влияет ли температура на результат, если прибор имеет ATC?
Функция автоматической температурной компенсации (ATC) компенсирует температурную зависимость показателя преломления в диапазоне обычно 10–30 °C. Однако ATC чувствует температуру образца и корпуса прибора, поэтому пробе нужно дать время стабилизироваться до комнатной температуры перед измерением. Если образец горячий (например, 40 °C), показание будет неверным, даже с ATC.
Какой минимум стандартов нужен для собственной калибровки?
Минимум три точки: 0 % (дистиллированная вода), 10 % и 15–20 % концентрация. Эти точки должны охватить рабочий диапазон эмульсии (обычно 5–20 %). Дополнительные промежуточные точки (5 %, 12,5 %) улучшают точность графика, но требуют больше времени.
Как быстро портится откалибровочный график, если СОЖ стареет в баке?
Калибровочный график строится для свежей СОЖ и указывает преобразование показаний прибора в концентрацию эмульсии в этот момент времени. Со временем, по мере старения и окисления СОЖ в баке, ее оптические свойства меняются (увеличивается поглощение света), и показатель преломления «уходит». Рекомендуется переделать калибровку каждые 2–3 месяца при активной работе системы СОЖ, или если визуально заметно потемнение или расслоение жидкости.
Заключение
Контроль концентрации эмульсии - это не просто нажать кнопку на рефрактометре. Точность результата зависит от правильного выбора метода, от собственной калибровки для конкретной СОЖ, от учета температуры замера плотности и оптических параметров, а также от аккуратной подготовки пробы. Градус Брикса и показатель преломления - два способа получить одну и ту же информацию, но оба требуют пересчета на реальную концентрацию через коэффициенты K и X.
Для инженеров и закупщиков промышленного сектора практический совет: договоритесь с поставщиком СОЖ на предоставление паспорта с указанием коэффициентов пересчета (K и X) для вашего рефрактометра, или выполните собственную калибровку на стандартах 5 %, 10 % и 15 %. Обучите операторов цеха процедуре подготовки пробы (центрифугирование или 24-часовое отстаивание) и регулярной калибровке перед смена. Это снизит ошибки в контроле концентрации и гарантирует стабильное качество обработки металлов.
