Толщина твердосмазочного покрытия - один из ключевых параметров, определяющих долговечность и эффективность защиты стальных деталей от коррозии и фрикционного износа. При недостаточной толщине слой не обеспечивает полную защиту; избыточная толщина увеличивает затраты, может нарушить размеры детали и привести к отслоению покрытия. Статья разбирает, как правильно выбрать оптимальную толщину микрослоя, какие методы используют для контроля, на какие нормативные документы опираются инженеры и снабженцы при закупке материалов, и какие ошибки встречаются на практике.
Материал полезен для технических специалистов, инженеров производственных подразделений и закупщиков промышленного сектора, которые сталкиваются с выбором и контролем качества твердосмазочных систем.
Что такое микрослой твердосмазочного покрытия и почему толщина критична

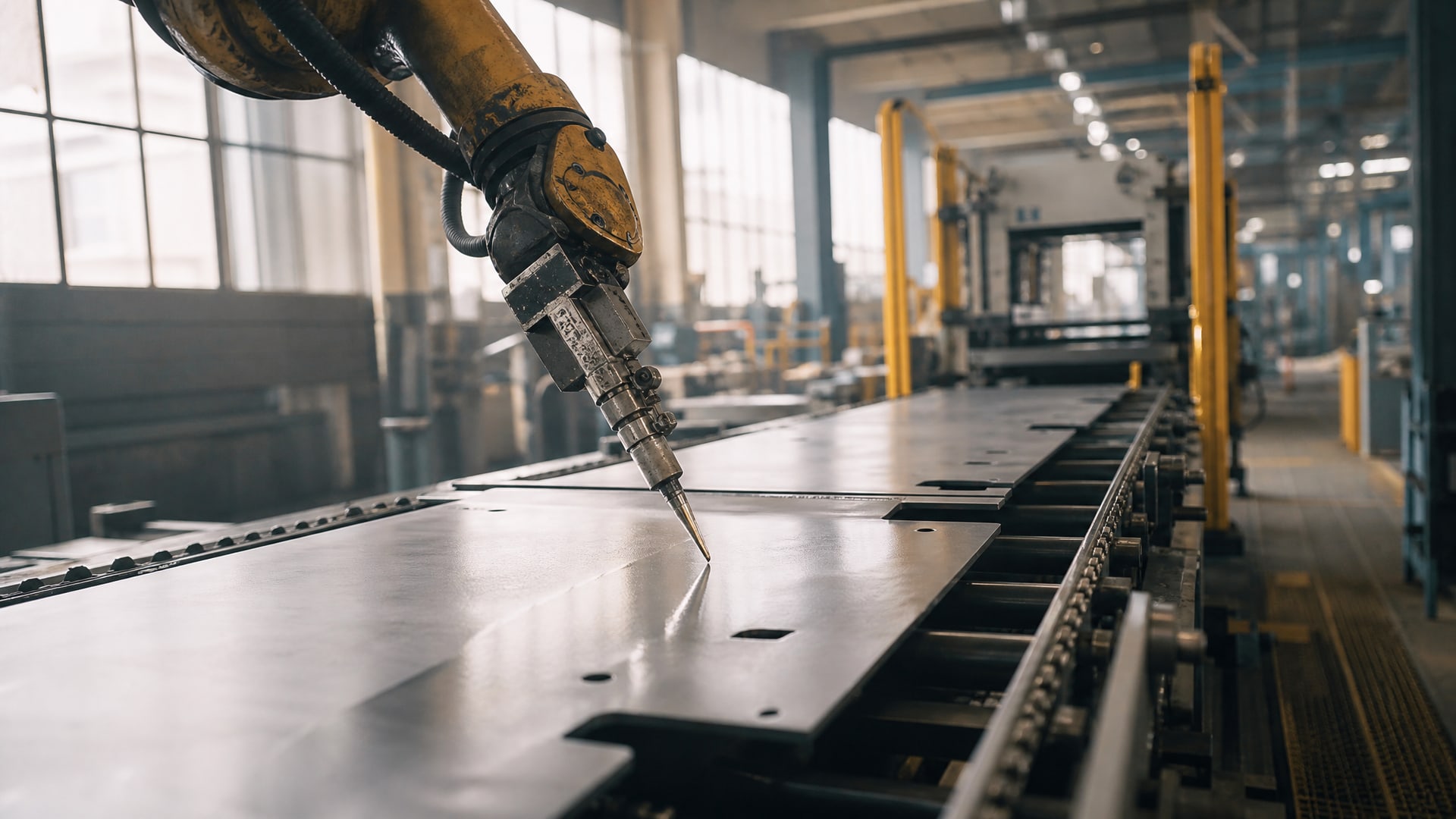

Микрослой твердосмазочного покрытия - это тонкий функциональный слой, нанесенный на поверхность стальной детали для снижения коэффициента трения, предотвращения задира при скольжении и защиты от влаги и кислородной коррозии.
Толщина такого покрытия обычно находится в диапазоне от 5 до 50 микрон, в зависимости от типа материала и условий эксплуатации.
Если слой слишком тонкий (ниже минимальной толщины), возникает «сквозное» изнашивание: абразивные частицы пробивают покрытие и вызывают прямой контакт металл-металл, что приводит к фрикционному выделению тепла, задиру и ускоренному износу. В результате деталь выходит из строя раньше срока, а вложения в нанесение слоя оказываются неэффективными.
Если слой чрезмерно толстый, возрастают затраты на материал и процесс нанесения; кроме того, избыточная толщина может нарушить посадочные размеры детали, привести к деформации тонкостенных элементов или стать причиной отслоения покрытия под действием циклических нагрузок. Толстый слой также медленнее отверждается при комнатной температуре, что замедляет производственный цикл.
Поэтому выбор оптимальной толщины - это баланс между защитой и экономией, и каждое технологическое решение требует предварительного обоснования на основе испытаний и опыта.
Нормативная база для контроля толщины покрытий
Основным стандартом для контроля толщины покрытий на стальных деталях является ГОСТ 9.302-88, который описывает методы измерения толщины металлических и неметаллических неорганических покрытий.
Согласно этому стандарту, толщину контролируют двумя принципиальными подходами: неразрушающими и разрушающими методами.
Требования ГОСТ 9.302-88 к процедуре измерения:
За окончательный результат принимают среднее арифметическое не менее трех измерений на поверхности одной детали.
Если площадь одной детали менее 1 см², допускается проводить измерения на 3–5 деталях одной партии и вычислять среднее значение.
Приборы должны обеспечивать погрешность не более ±10% от измеряемого значения.
При контроле запрещается проводить измерения на кромках и участках с видимыми дефектами (наплывы, вмятины, царапины).
ГОСТ 27750-88 дополняет базовый стандарт, предоставляя методику неразрушающего контроля для напыленных и восстановительных покрытий. Этот стандарт особенно полезен, если твердосмазочный слой наносится методом газотермического напыления, тонкого разбрызгивания или электрофоретического осаждения.
Важно отметить, что стандарты для лакокрасочных органических покрытий (ГОСТ 31993, ГОСТ Р 51694, ISO 2808) не распространяются на твердосмазочные покрытия, поскольку те являются неорганическими или металлическими системами с иными физическими свойствами и методами измерения.
Методы измерения толщины микрослоя: выбор инструмента по типу покрытия
Правильный выбор метода измерения - это первый шаг на пути к достоверному контролю.
Метод выбирают исходя из материала и структуры покрытия, его электромагнитных свойств и требуемой точности.
Неразрушающие методы

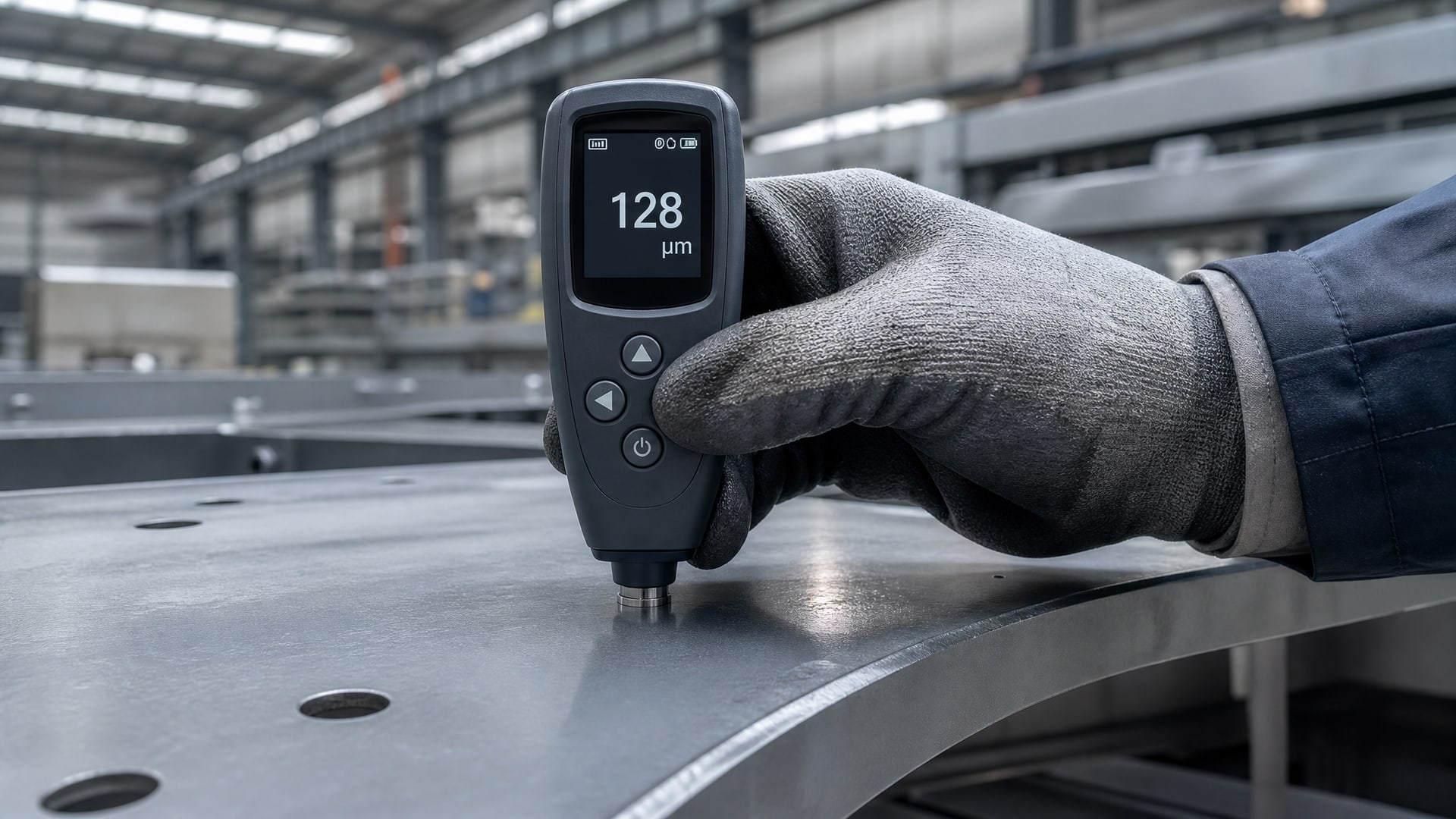

Магнитный метод (магнитоотрывной, магнитостатический, магнитоиндукционный). Применяется для неферромагнитных покрытий на ферромагнитной подложке (например, хромовое, никелевое или специальное антифрикционное покрытие на стали). Метод основан на измерении силы отрыва магнита от поверхности или изменении магнитного поля. Погрешность обычно составляет ±5–10 микрон для слоев от 5 до 200 микрон.
Вихретоковый метод. Используется для покрытий на диамагнитных подложках (медь, алюминий, нержавеющая сталь аустенитного класса) или для толстых слоев на стали, когда магнитный метод теряет точность. Принцип основан на изменении индуктивности катушки в зависимости от расстояния до проводящей подложки.
Рентгенофлуоресцентный метод. Универсальный метод, работающий с большинством материалов; не требует прямого контакта датчика с поверхностью. Применяется для критичных микрослоев и при необходимости измерения композиционных покрытий. Погрешность составляет 10–15%, но зависит от калибровки прибора под конкретный материал.
Разрушающие методы
Профилометрический метод. Проводится механическое сечение покрытия со стороны, после чего лазерный или механический профилометр сканирует границу раздела слой-основа. Этот метод дает наглядное представление о толщине и ее равномерности, но требует образца и времени на подготовку.
Металлографический метод (в разрезе с микроскопией). Образец готовят путем поперечного сечения, полируют и травят; затем под микроскопом измеряют толщину слоя. Точность до 1–2 микрон, но метод трудоемкий и применяется для критичных деталей и приемочного контроля партий.
Кулонометрический метод. При электрохимическом растворении покрытия измеряют прошедший ток и вычисляют толщину по законам Фарадея. Метод точен, но применим для электролитических и некоторых композиционных покрытий.
На практике для плоских стальных деталей с твердосмазочным покрытием предпочитают магнитный или вихретоковый неразрушающий контроль благодаря быстроте и отсутствию повреждения детали, а разрушающие методы используют выборочно для верификации толщины партии или при возникновении сомнений в показаниях приборов.
Правила и точки контроля при измерении толщины
Корректное измерение толщины требует соблюдения ряда практических правил, которые часто недооценивают на производстве.

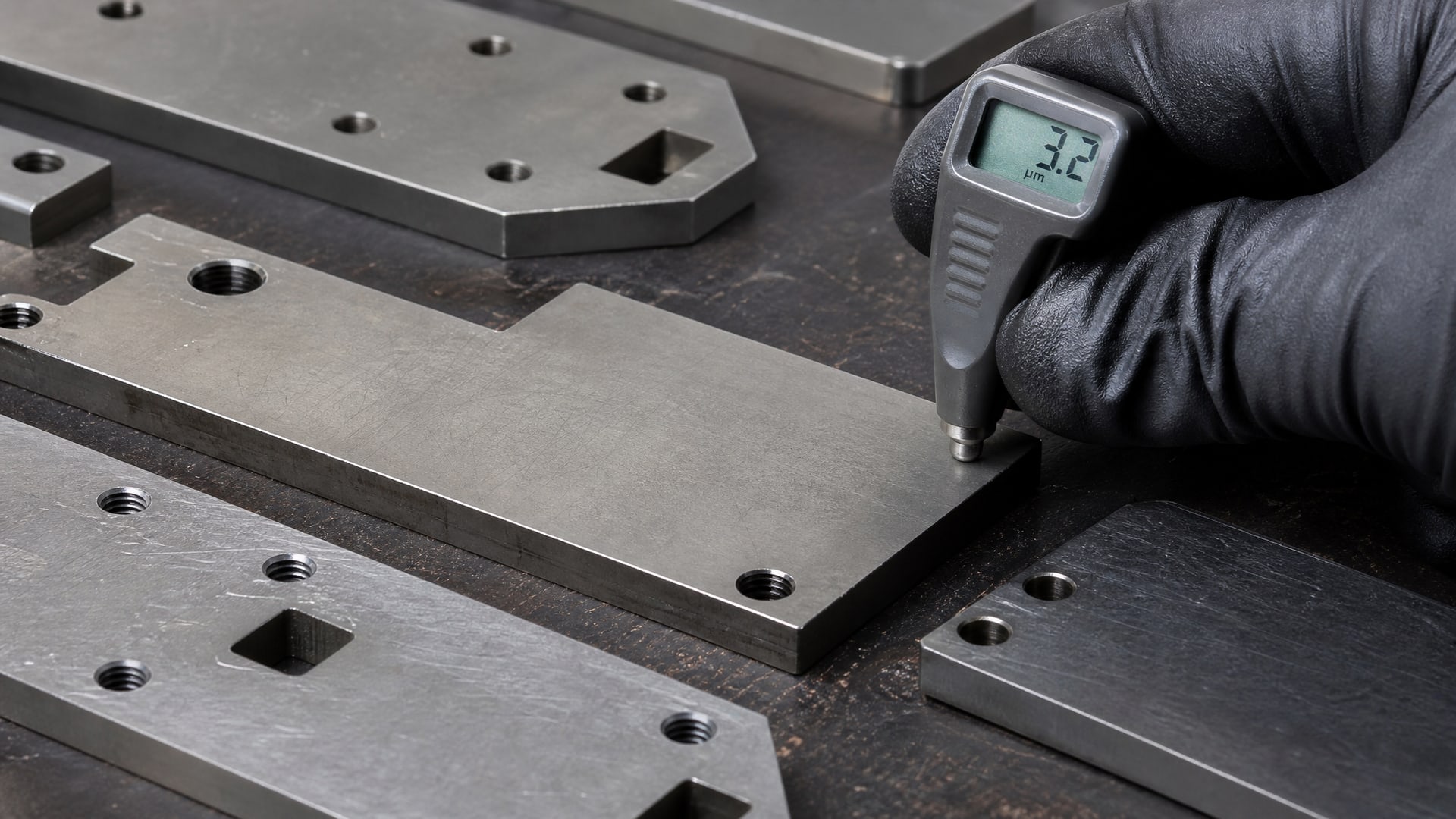

Расположение точек измерения
Согласно ГОСТ 9.302-88 и рекомендациям практики, точки измерения должны быть удалены от кромок детали на расстояние не менее 20 мм (для небольших деталей - не менее 1/10 от размера). Это объясняется тем, что на острых кромках и близ них покрытие часто накапливается или истончается из-за геометрии нанесения, что искажает результат.
Для плоской детали площадью более 100 см² рекомендуется выбирать три точки, распределенные по сетке (например, в центре и в двух углах, но не ближе 20 мм от края). Для цилиндрических или сложных деталей точки распределяют вдоль образующей и по окружности.
Учет шероховатости поверхности
На шероховатой или пескоструйной поверхности приборы часто показывают завышенное значение толщины, так как измеряют от вершин микронеровностей. Для коррекции вводят поправку на шероховатость: измеренное значение уменьшают на величину среднего арифметического отклонения профиля (параметр Ra). Например, если Ra поверхности равна 3 микрона, а прибор показал 25 микрон, то фактическая толщина слоя составляет примерно 22 микрона.
Подготовка и калибровка прибора
Перед началом контроля прибор калибруют на эталонных образцах, имеющих известную толщину слоя и сходный материал основы. Если покрытие сильно отличается от стандартных материалов (например, сложное композиционное), может потребоваться индивидуальная калибровка.
Поверхность детали перед измерением очищают от пыли, жира и остатков технологических жидкостей, так как даже тонкий слой загрязнения может внести погрешность.
Оптимальная толщина микрослоя для различных сценариев применения
Выбор оптимальной толщины зависит от условий работы детали, ее материала, характера контакта и требуемого ресурса.
Общие рекомендации по диапазонам толщин
Для направляющих скольжения, столов и кареток металлорежущих станков, работающих с умеренными нагрузками и при смазывании, толщина микрослоя обычно выбирается в диапазоне 15–30 микрон. Этого достаточно для предотвращения холодного прилипания при запуске и обеспечения равномерного скольжения. Слишком тонкий слой (менее 10 микрон) здесь неэффективен, так как при вибрациях и возвратно-поступательных движениях он истирается за несколько часов работы.
Для штифтов, болтов, резьбовых соединений под высокими напряжениями применяют более тонкий слой -5–15 микрон, потому что здесь критична передача нагрузки без проскальзывания, а избыточный слой может снизить прочность соединения.
Для штампов и пунсонов, работающих в условиях многократных циклических нагрузок и локального нагрева, толщину увеличивают до 25–40 микрон для повышения теплостойкости и износостойкости.
Для защиты от фреттинг-коррозии (микроскольжения под нагрузкой с образованием окислов) выбирают толщину 10–20 микрон, что обеспечивает герметизацию поверхности и исключает доступ влаги к стыку контакта.
Влияние термообработки на структуру и выбор толщины
Если деталь предварительно подвергается закалке, отпуску или нормализации, то после термообработки стальная поверхность может испытать окисление. В этом случае перед нанесением твердосмазочного покрытия проводят механическую или химическую подготовку поверхности (пескоструйная обработка, травление, полирование). Толщина покрытия при этом должна быть выбрана с учетом возможных микродефектов подложки: рекомендуется добавить 5–10 микрон к расчетной толщине, чтобы обеспечить полное покрытие микропор и окислов.
Некоторые твердосмазочные составы требуют отверждения при повышенной температуре (60–100°C) в течение 1–2 часов. В таких случаях после нанесения толщина микрослоя может измениться на 10–15% в результате испарения летучих компонентов и сжатия слоя. Поэтому контроль толщины проводят после полного отверждения, а не сразу после нанесения.
Практические ошибки и как их избежать при контроле толщины
На производстве часто встречаются типичные ошибки, которые приводят к неправильному выбору толщины покрытия или к неверным результатам измерения.
Ошибка 1: один замер вместо трех
Многие закупщики и инженеры берут результат одного замера толщиномером как окончательный. Однако ГОСТ 9.302-88 четко требует минимум три измерения на одной детали с последующим вычислением среднего арифметического. Одно измерение может попасть на локальное утолщение или утончение слоя и дать неправильное представление о качестве покрытия. На практике вариативность толщины микрослоя составляет 15–25%, поэтому усреднение обязательно.
Ошибка 2: выбор неправильного метода для типа материала
Если на детали нанесено композиционное покрытие (например, смесь твердых смазочных частиц с полимерным связующим), то магнитный метод может дать неверный результат из-за низкой магнитной проницаемости слоя. Здесь требуется предварительная консультация с производителем покрытия о его электромагнитных свойствах и выбор подходящего метода. На практике в таких случаях прибегают к рентгенофлуоресцентному методу или разрушающему контролю.
Ошибка 3: игнорирование влияния шероховатости и кромок
Если толщиномер поднести близко к кромке детали или в точку максимальной шероховатости, прибор покажет завышенное значение. На шероховатой поверхности (Ra = 3–6 микрон) эта ошибка может составить 20–30% от измеренного значения. Для достоверного контроля всегда нужно вычитать поправку на шероховатость и избегать кромок.
Ошибка 4: используется толщиномер без калибровки под конкретный материал
Прибор требует периодической проверки на эталонных образцах. Если материал покрытия или подложки отличается от калибровочного эталона, показания могут быть смещены на 15–20%. На производстве рекомендуется иметь набор эталонов, соответствующих реальным материалам, и проверять прибор еженедельно.
Ошибка 5: недостаточное количество деталей в выборочном контроле
Если контроль проводится на 1–2 деталях из партии, риск пропустить брак или наоборот, забраковать хорошую партию, очень высок. Норма выборочного контроля требует проверки минимум 5% от партии, но не менее 3 деталей. При контроле каждой детали измеряют не менее 3 точек.

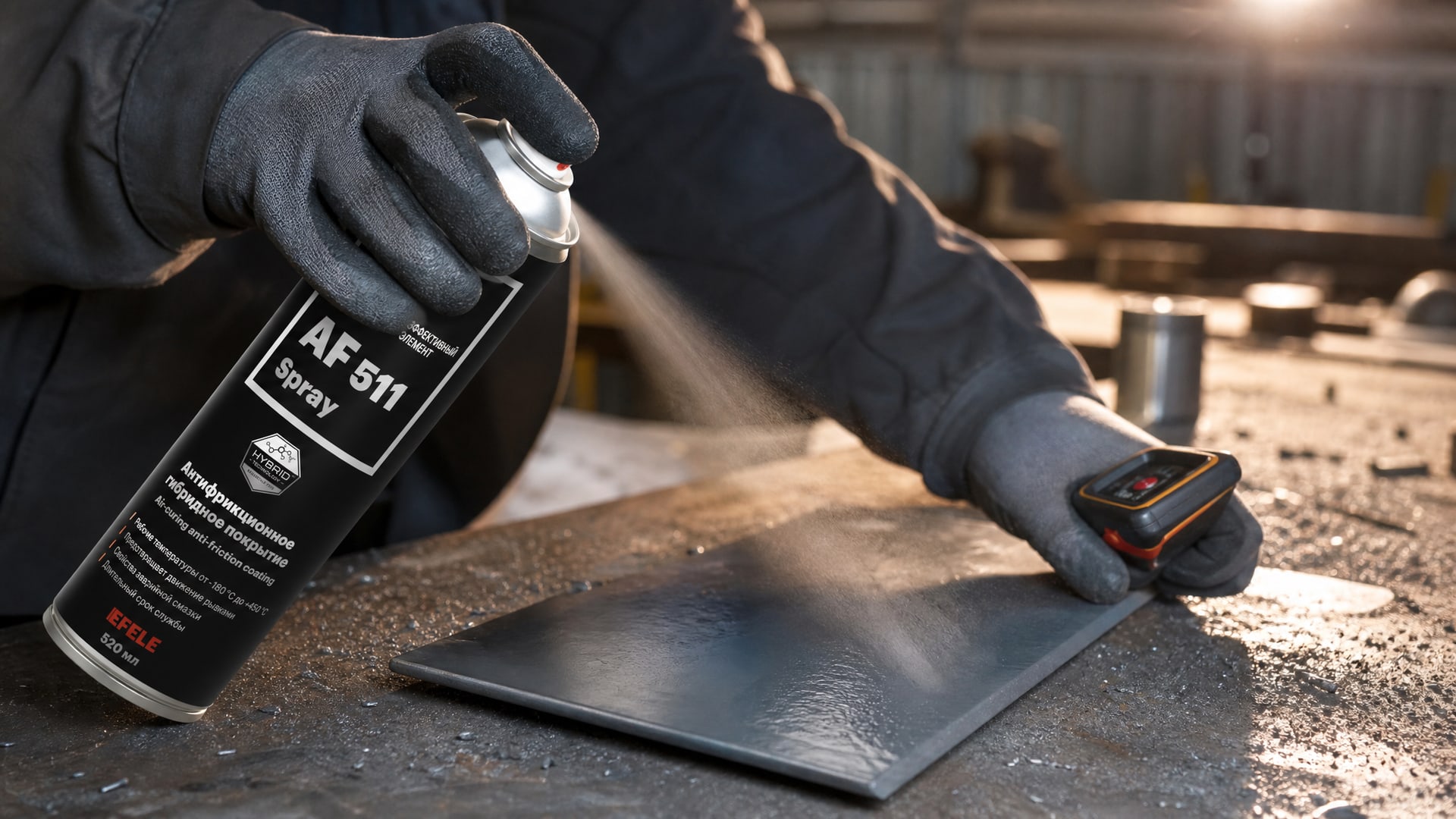

Для обеспечения оптимальной толщины микрослоя твердосмазочного покрытия на плоских стальных деталях, особенно при необходимости отверждения при комнатной температуре, на практике широко применяют EFELE AF-511 Spray. Это антифрикционное сухое покрытие позволяет наносить контролируемый слой с толщиной 10–20 микрон, предотвращает холодное прилипание и фреттинг-коррозию, а отверждение происходит за считаные часы без необходимости термическойобработки. На линиях фасовки и в ремонтных мастерских это решение прижилось благодаря предсказуемости результата и легкости контроля толщины: за счет однородной аэрозольной доставки слой ложится равномерно, что упрощает работу tolщиномером.
Часто задаваемые вопросы
Какая минимальная толщина микрослоя твердосмазочного покрытия необходима для защиты от фреттинга?
Для предотвращения фреттинг-коррозии (микроскольжения с окислением) на стальных деталях рекомендуется толщина не менее 10 микрон. Слой этой толщины герметизирует поверхность и исключает прямой контакт с влагой. Однако в высоконагруженных соединениях (болтовые стыки, штифты) нередко используют 15–20 микрон для повышения надежности и увеличения ресурса.
Можно ли измерить толщину микрослоя обычным штангенциркулем?
Нет, штангенциркель для этого непригоден, так как обладает точностью только 0,05 мм (50 микрон), а толщина микрослоя часто составляет 5–30 микрон. Для измерения используют специализированные толщиномеры, работающие по магнитному, вихретоковому, рентгенофлуоресцентному или другим методам в зависимости от материала.
Как часто нужно проверять толщину покрытия на деталях в партии?
Согласно ГОСТ 9.302-88, при выборочном контроле проверяют не менее 5% деталей от партии, но не менее 3 штук. На каждой детали производят минимум 3 измерения в разных точках. Для критичных деталей рекомендуется сплошной контроль (100% партии) или увеличение выборки до 10%.
Что делать, если прибор показывает разные значения толщины в разных точках одной детали?
Это нормально и ожидаемо. Согласно требованиям стандарта, нужно провести минимум 3 измерения в разных точках детали (избегая кромок и дефектов), а затем вычислить среднее арифметическое. Если разброс очень велик (более 50% от среднего значения), это может указывать на неравномерное нанесение покрытия, проблемы с поверхностью основы (коррозия, отложения) или некорректную работу прибора.
Требуется ли переконтролировать толщину после термообработки детали?
Да, если деталь подвергается термообработке (закалке, отпуску) после нанесения покрытия, толщина может измениться на 10–15% из-за испарения летучих компонентов и сжатия слоя. Контроль толщины рекомендуется проводить после полного остывания детали до комнатной температуры, чтобы исключить температурные деформации.
Заключение
Выбор оптимальной толщины микрослоя твердосмазочного покрытия для плоских стальных деталей требует знания нормативной базы (ГОСТ 9.302-88, ГОСТ 27750-88), понимания физических методов измерения и соблюдения практических правил контроля. Толщина выбирается с учетом функционального назначения детали (направляющие, штифты, штампы), условий работы (нагрузка, температура, влажность) и требуемого ресурса. Измерение всегда должно включать минимум три замера с последующим усреднением; метод выбирают в зависимости от материала покрытия; точки контроля располагают на удалении от кромок и с учетом поправки на шероховатость.
Инженер или закупщик, отвечающий за выбор материала и контроль качества, должен заранее согласовать спецификацию толщины с производителем деталей, убедиться, что на производстве используются откалиброванные приборы, и проверить партию по выборочной схеме. Игнорирование этих правил часто приводит к преждевременному выходу деталей из строя, увеличению затрат на переработку и потере доверия к поставщику. Правильная подготовка к контролю - залог надежной защиты и долговечности деталей в эксплуатации.
