Вырубные прокладки - уходящий стандарт для многих промышленных узлов. На жестких металлических фланцах, точно обработанных и плотно подогнанных, их все чаще заменяют анаэробными герметиками, которые отверждаются без воздуха и в присутствии металла. Однако замена прокладки фланца - это не просто переход на новый расходник: это переход на новый класс применения со своими требованиями к геометрии, зазору и подготовке поверхности.
Статья ответит на главный вопрос: можно ли отказаться от вырубных прокладок фланцевых соединений в пользу жидких герметиков, на каких узлах это имеет смысл, какие параметры контролировать и как избежать типичных ошибок при переходе.
Когда замена прокладок имеет смысл
Анаэробные герметики для фланцев позиционируются как альтернатива вырубным прокладкам для конкретного класса соединений.
Замена прокладки фланцевого соединения герметиком уместна в четырех основных сценариях.

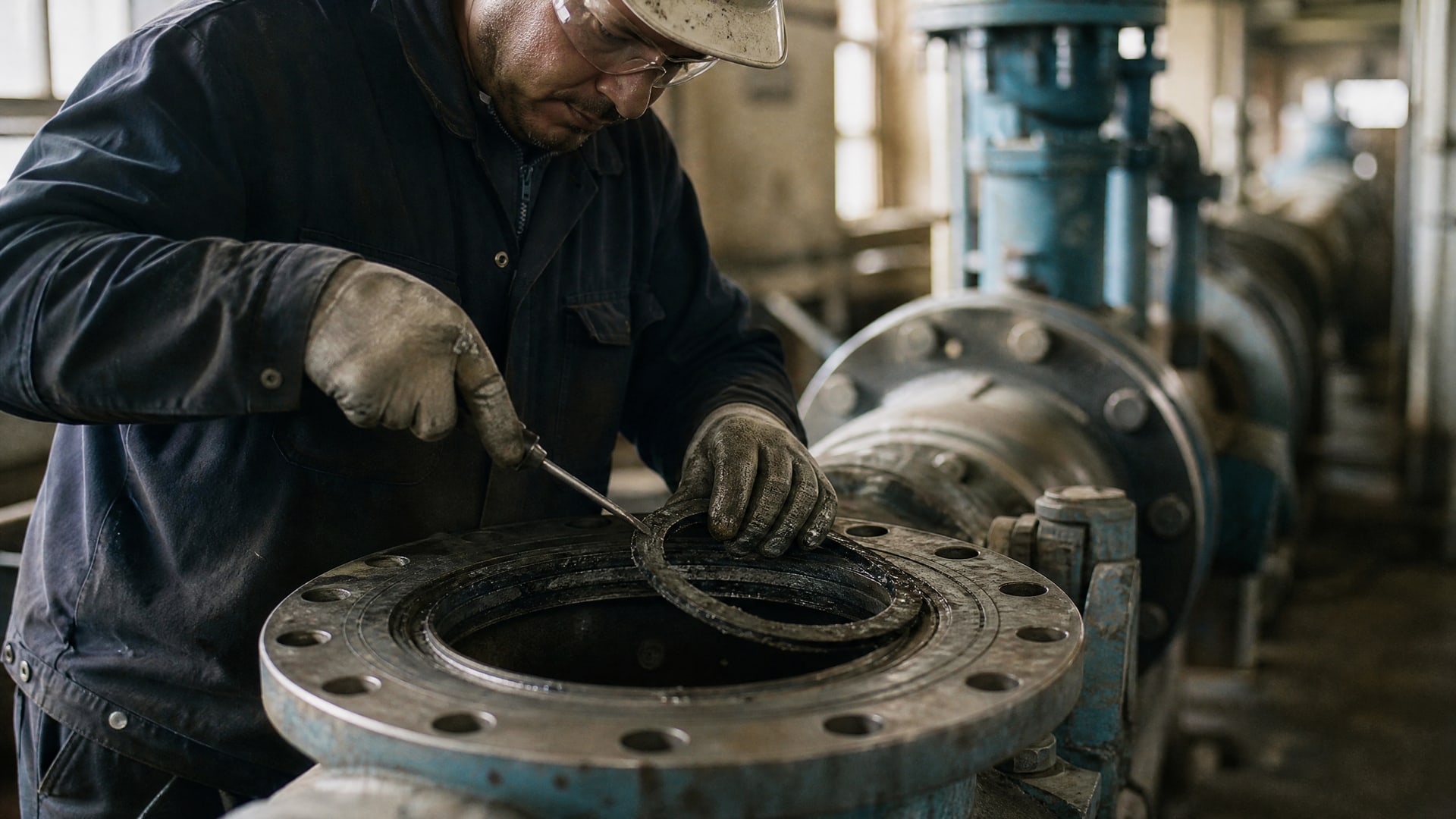

Во-первых, на линиях разборки-сборки, где персонал часто открывает узел на техническое обслуживание или замену компонентов. Традиционная вырубная прокладка одноразовая; герметик же образует «прокладку, сформированную на месте» и позволяет переиспользовать фланцы без потери герметичности при аккуратной разборке.
Во-вторых, для снижения запасов специальных размеров прокладок. Если на производстве множество похожих, но не идентичных фланцевых узлов, герметик позволяет иметь один расходник вместо пяти-десяти вырубных форм, подогнанных под каждый размер.
В-третьих, на новых конструкциях, разработанных с учетом применения жидкого герметика. Производитель оборудования может уже предусмотреть узкие допуски на геометрию фланцев, минимальный зазор и нужную шероховатость - тогда замена прокладок фланцевых соединений становится плановой операцией, заложенной в техдокументацию.
В-четвертых, для узлов с требованиями к пищевому допуску или чистоте среды, если герметик зарегистрирован по NSF или аналогичному стандарту; вырубные прокладки часто выделяют микрочастицы и волокна, которые загрязняют продукт или среду.
Требования к фланцам и геометрии
Анаэробные герметики критичны к состоянию фланца.
Если поверхность не соответствует ориентирам, герметик не отверждается полностью или даже вообще, оставляя узел негерметичным.

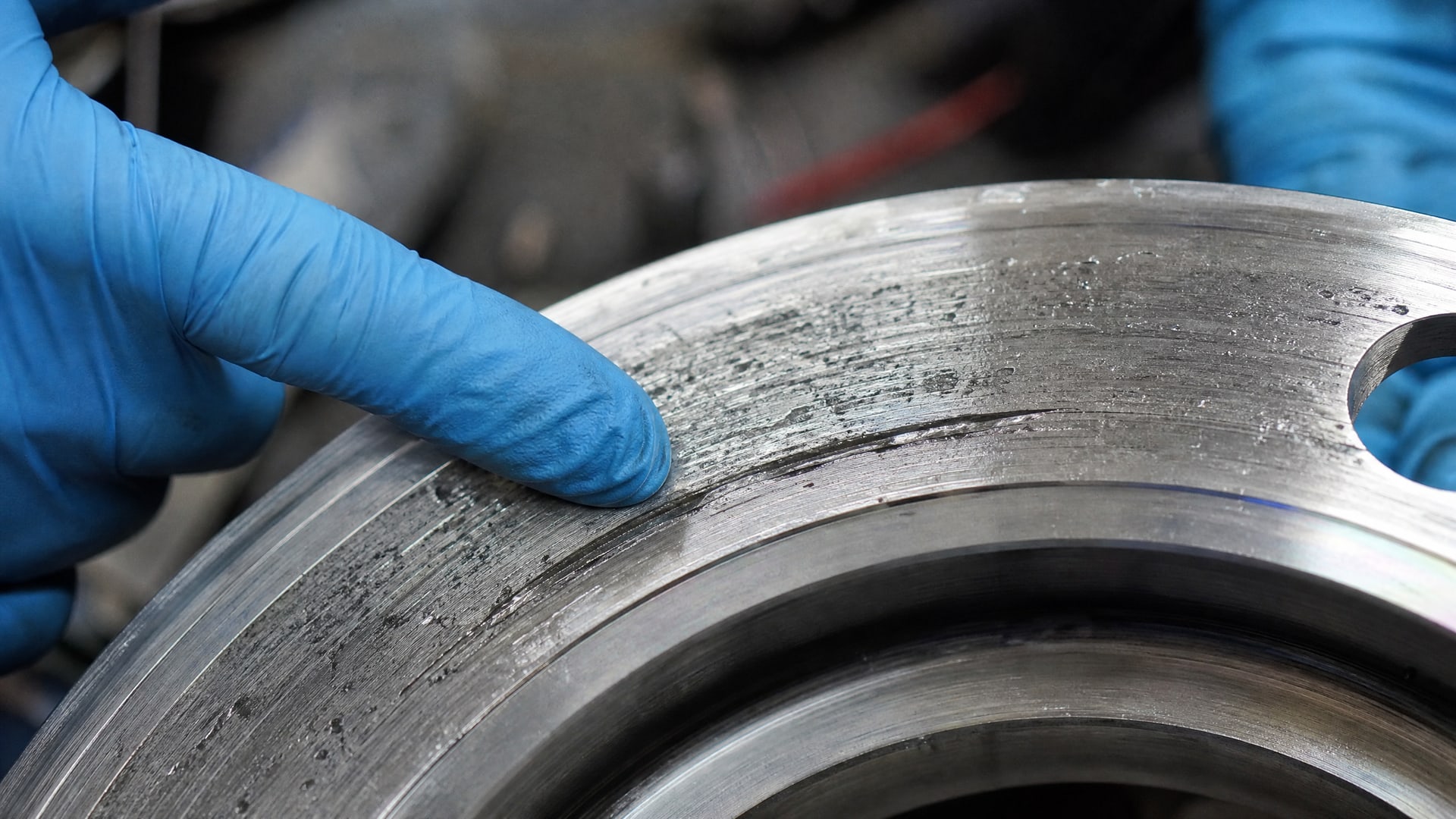

Параметры поверхности
Шероховатость поверхности фланца должна находиться в диапазоне Ra 0,8–3,2 мкм. Это значит, что средневысота неровностей профиля не должна быть ни слишком мала (гладкая полированная поверхность дает плохую адгезию), ни слишком велика (глубокие риски или следы абразива препятствуют полному контакту с герметиком). Параметр Rz (высота неровностей) должен оставаться в пределах 3–21 мкм, а Rmax - не превышать 4–30 мкм.
Плоскостность фланца - не менее критична. На длине 400 мм отклонение от плоскости не должно быть больше 0,1 мм. Если фланец прогибается, выпирает или имеет впадины, зазор между сопрягаемыми поверхностями станет неравномерным: герметик в одних местах не сможет заполнить щель, в других потечет, и узел будет течь.
Зазор между фланцами
Максимальный зазор между сопрягаемыми поверхностями должен составлять 0,1–0,25 мм в зависимости от конкретной формулы герметика. Некоторые составы ограничиваются 0,015 дюйма, то есть примерно 0,38 мм, другие допускают заполнение до 0,020 дюйма (0,51 мм) или даже 0,050 дюйма (1,27 мм), но в последнем случае уже нарушается основной принцип: герметик должен работать в тонкой пленке с контролируемой толщиной слоя.
Измерить зазор на практике помогает набор щупов или калибр; если между фланцами свободно проходит щуп толще 0,5 мм - герметик уже не поможет, нужно либо подшлифовать поверхности, либо вернуться к вырубной прокладке.
Ширина контакта
Герметик должен иметь не менее 5 мм ширины уплотняющей линии для надежного отверждения и механических свойств. Вокруг болтов достаточно 3 мм. Это означает, что если буртик фланца или его рабочая поверхность уже, либо если прокладка традиционно располагалась очень узкой полоской - замена герметиком потребует переделки конструкции фланца или отказа от идеи замены.
Подготовка поверхности: критичные операции
Анаэробные герметики предъявляют жесткие требования к чистоте и сухости поверхности.
Малейшая грязь, окись, жировая пленка или влага препятствуют отверждению и адгезии.

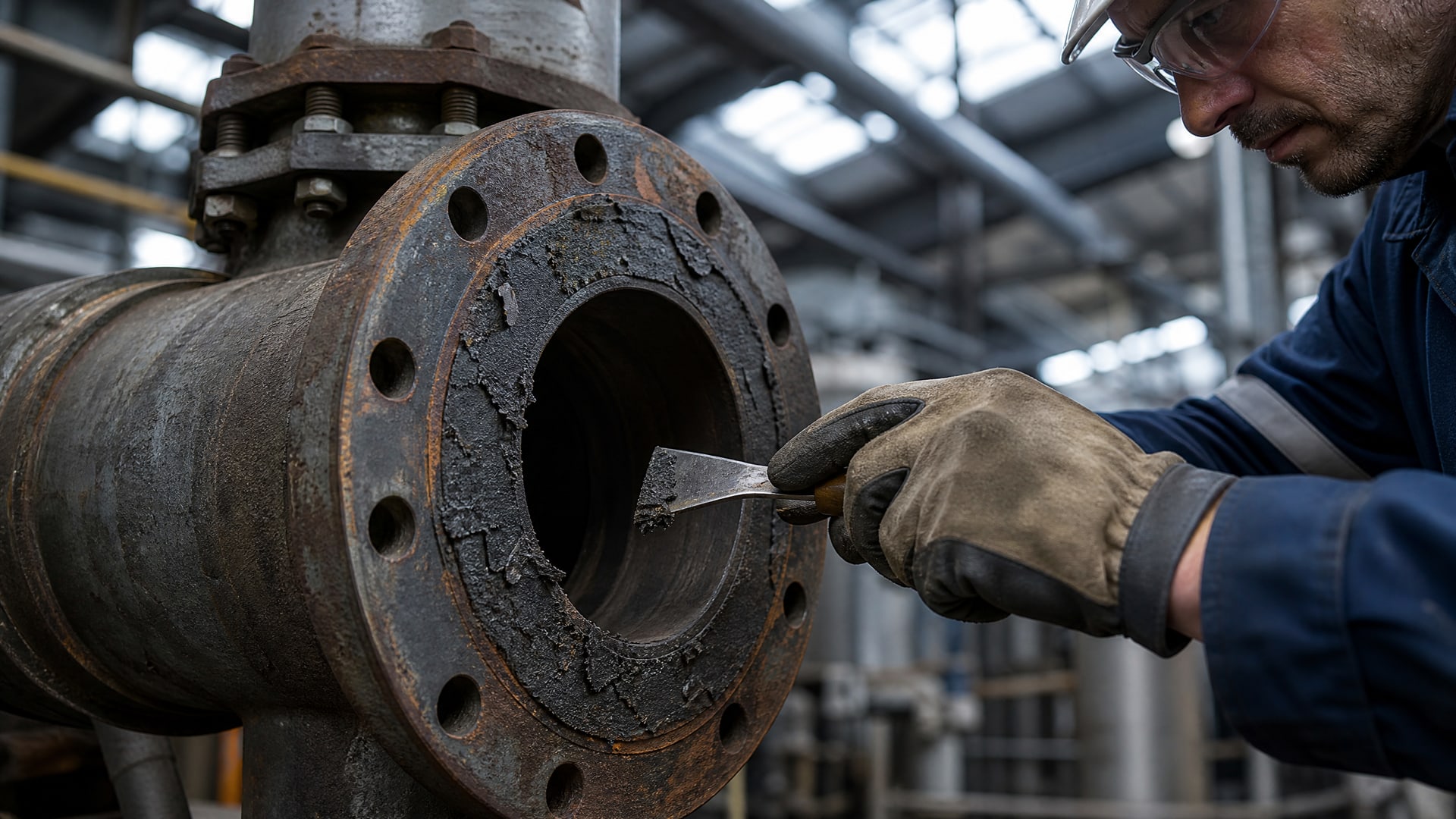

Процедура подготовки включает несколько обязательных шагов. Сначала механическое удаление остатков старой прокладки: соскабливание, абразивная щетка или наждачная бумага; главное - убрать все волокна, слои картона или резины, которые остались на фланце. Второй шаг - удаление заусенцев и поднятого металла, особенно вокруг отверстий под болты; даже небольшой заусенец нарушает равномерность контакта фланцев.
Третий шаг - обезжиривание: спирт, ацетон или специальный очиститель, удаляющий следы масла, смазки, пасты от нарезки резьбы. После обезжиривания фланец протирают чистой тканью без ворса (микрофибра, безворсовая салфетка) или продувают сжатым воздухом. Четвертый шаг - сушка: проветривание на воздухе достаточно, но для критичных узлов рекомендуется проверить влажность мегаомметром или визуально убедиться в отсутствии конденсата.
Одна из типичных ошибок - попытка заменить прокладки фланцевых соединений без снятия ржавчины. Если фланцы хранились на складе или в цехе с повышенной влажностью, на них образуется тонкий слой окиси. Анаэробный герметик через эту пленку отверждаться не будет, что приведет к утечке при пуске.
Выбор герметика по температурным и силовым параметрам
На рынке существуют разные формулы анаэробных герметиков для фланцев, различающиеся рабочей температурой, вязкостью, временем полного отверждения и допустимым зазором.
Температурный диапазон
Одни составы рассчитаны на применение до 150–180 °C, другие - до 204 °C (примерно 400 °F) и выше. Если узел работает с горячим маслом, паром или газом, нужно выбрать герметик, маркированный именно для высоких температур. Использование герметика, рассчитанного на 100 °C, для трубопровода 180 °C приведет к размягчению слоя, потере адгезии и утечке.
При низких температурах тоже есть ограничения: герметик отверждается при наличии металла в достаточной концентрации ионов. При -20 °C и ниже отверждение замедляется или прекращается вообще. Для холодных применений (например, замена прокладок фланцевых соединений наружных газопроводов в северных регионах) нужен герметик с маркировкой по нижнему температурному пределу.
Вязкость и удобство нанесения
Вязкость герметика около 600000 сП (сантипуаз) указывается в техдокументах. Более жидкие составы (100000–200000 сП) наносятся из шприца или дозатора, медленнее вытекают при сборке узла. Более густые (выше 800000 сП) требуют большего усилия при нанесении, но меньше риск случайной протечки при сборке. Для условий цеха, где сборку выполняет не специалист, более вязкие составы безопаснее.
Время полного отверждения
Типичное полное достижение механических свойств занимает 24 часа. Первичное схватывание (instant seal) происходит через 5–20 минут, и на этом этапе узел может выдерживать низкие давления. Однако запуск под полной нагрузкой или вибрацией рекомендуется отложить на сутки. Если производственный график не позволяет ждать сутки, нужна специальная формула с ускоренным отверждением - такие есть на рынке, но их стоимость выше.

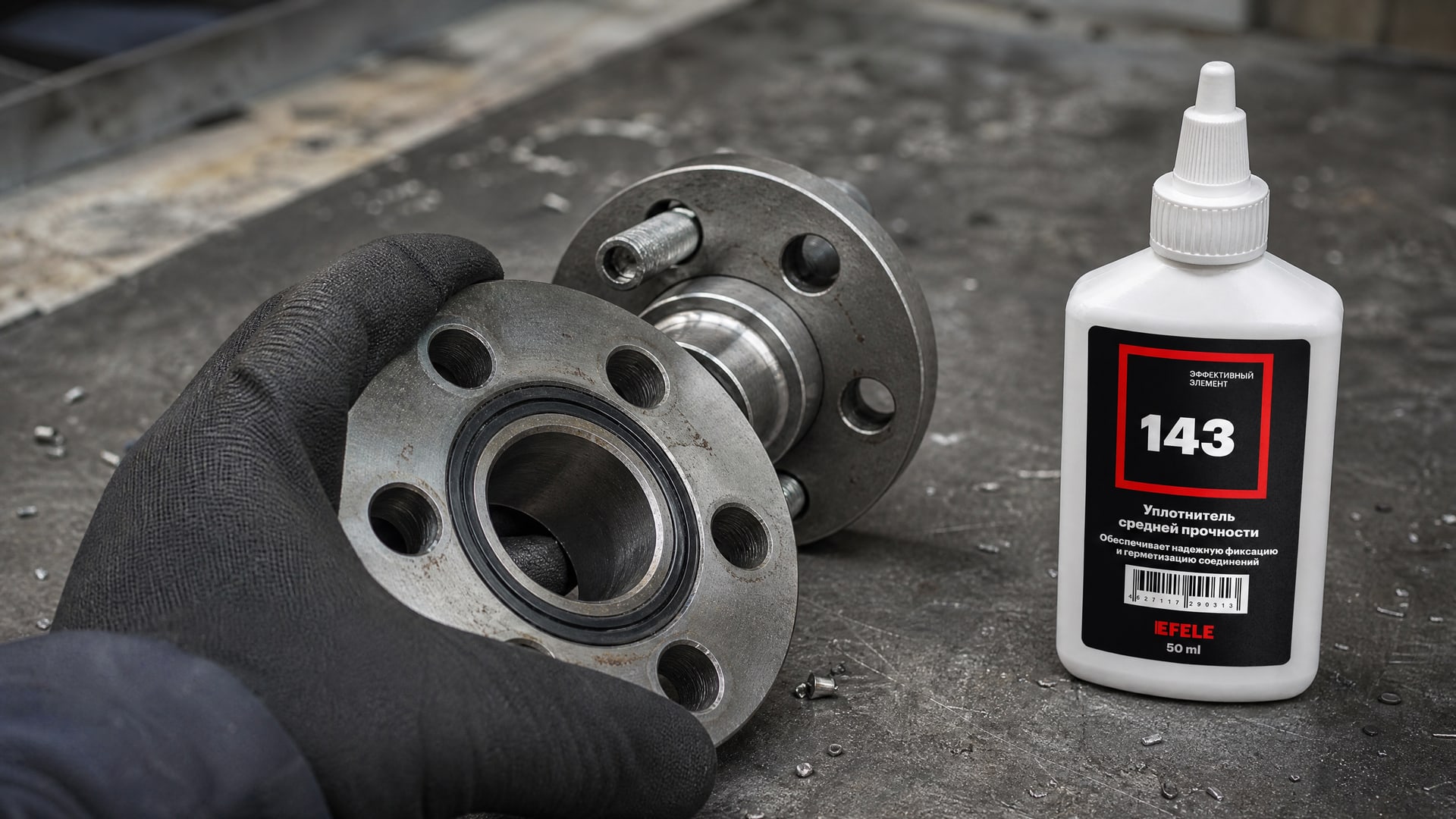

Для герметизации фланцевых соединений вместо вырубных прокладок рекомендуется использовать анаэробный жидкий уплотнитель EFELE 143, который отверждается в тонкой пленке, устойчив к высоким температурам и агрессивным средам, сочетая надежность традиционной прокладки с удобством жидкого герметика. На производствах, где требуется быстрая разборка и переиспользование фланцев, это решение прижилось за счет предсказуемого результата и простоты подбора.

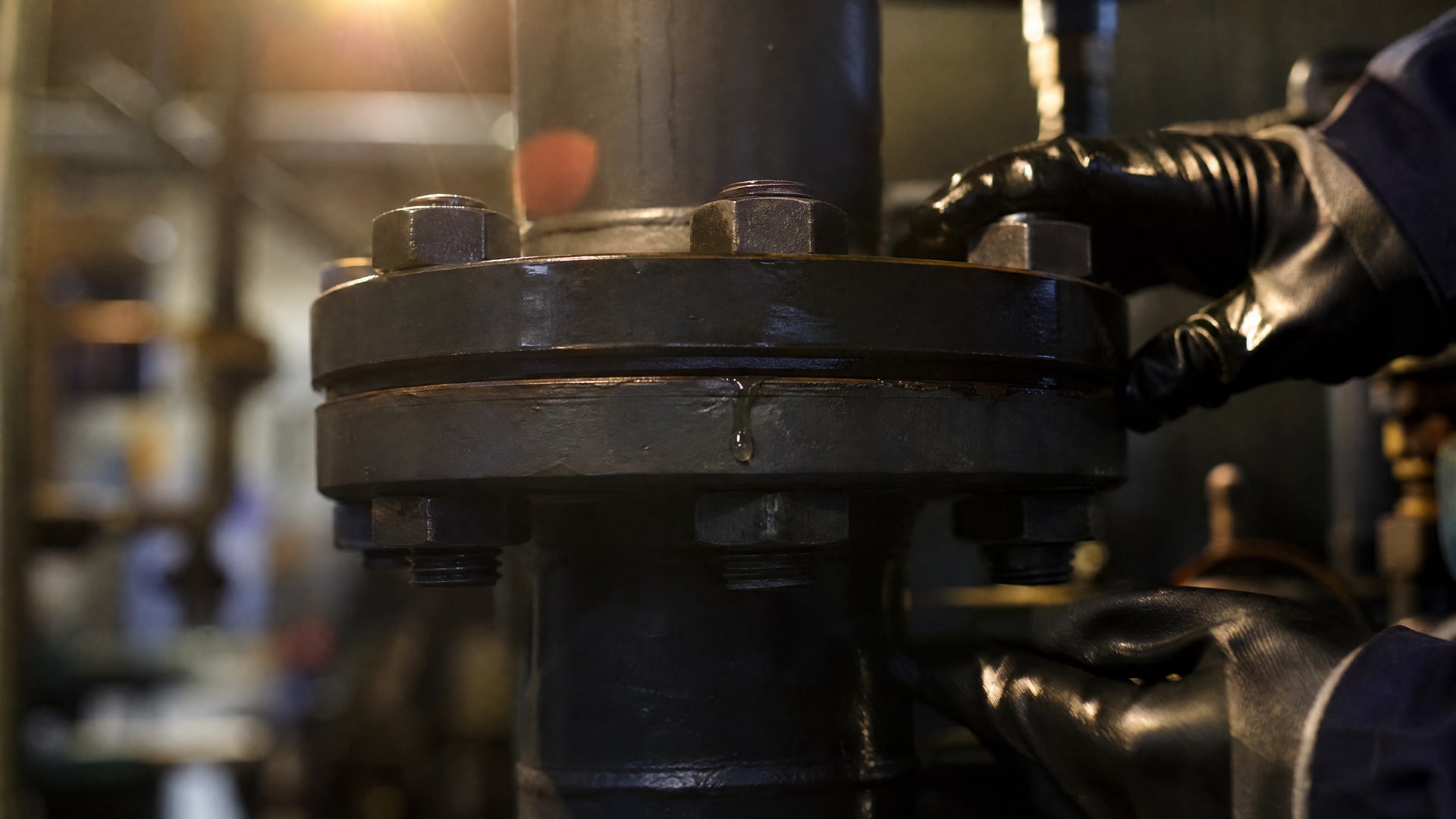

Контроль герметичности и испытания
После сборки фланцевого узла с герметиком нельзя сразу давать полную нагрузку.
Нужна проверка на утечки, но проводится она по определенному регламенту.
Первую проверку (instant seal test) рекомендуется проводить не ранее чем через 20 минут после сборки. Испытательное давление при этом должно оставаться не выше 0,03 МПа, то есть примерно 0,3 bar или 4,3 psi. Это давление достаточно для выявления грубых дефектов (забыли герметик, неправильно затянули болты), но не критично для незрелого слоя герметика.
Второй контрольный осмотр проводят через 4–6 часов при повышенном давлении (если рабочее давление узла это позволяет). Третий - через 24 часа при полном рабочем давлении. Такой поэтапный контроль снижает риск того, что узел даст течь в первые дни после запуска.
Для газопроводов, где утечка недопустима и требуется сертификация, проверка регламентируется проектными требованиями и нормативами (ГОСТ, СНиП или аналог). Там может быть указано не только давление, но и метод (мыльный раствор, ультразвуковой датчик, давление воды), а также время между сборкой и испытанием.
Когда замена прокладок невозможна
Несмотря на маркетинговые обещания универсальности, герметики справляются далеко не со всеми фланцевыми соединениями.
Если фланцы изготовлены из чугуна с пористой микроструктурой, герметик будет впитываться в поры и не образует герметичный слой на поверхности. Если фланец болтовой соединения имеет люфт и колеблется при вибрации, герметик потрескается. Если соединение предназначено для частых разборок (более одного раза в месяц), герметик будет крошиться при каждой сборке, требуя полной переподготовки поверхности.
Для фланцев из цветных металлов (латуни, алюминия) нужно убедиться в совместимости герметика конкретно с этим материалом; не все составы одинаково активируются на алюминии. Если давление в узле превышает 2,5 МПа и при этом фланцы тонкие и слегка деформируются под нагрузкой, герметик не удержит: требуется возврат к традиционной прокладке или полная переделка конструкции (более толстый фланец, предварительная натяжка болтов).
Типичная ошибка - попытка герметиком замазать неправильное расточение фланца. Если отверстие под болт смещено, если на одном фланце есть люфт 1–2 мм из-за износа, герметик этого не компенсирует. В таких случаях нужен ремонт фланца (переточка, сварка, замена), а не выбор другого герметика.
Стандарты и нормативные ориентиры
При подборе герметика для критичных применений (пищевая промышленность, водоснабжение, газоснабжение) ориентируются на стандарты, указанные в карточке товара.
Для промышленного гаскетинга применяются ASTM D-5363 (anaerobic sealants for aerospace and automotive applications), MIL-S-22473E (existing constructions), а также NSF/ANSI 61 для контакта с питьевой водой. Отдельные герметики имеют статус OEM-approved, что значит: производитель оборудования (например, насос или компрессор) официально согласовал замену вырубной прокладки этим герметиком и отвечает за надежность.
При замене прокладок фланцевых соединений газопроводов нужно проверить, есть ли в проектной документации указание именно на герметик, или там прописана только прокладка. Если документация молчит, нужно согласование с конструктором и проверка герметика на соответствие давлению и температуре. Не все герметики одинаково эффективны при низких температурах и в условиях вибрации, сопровождающей газопровод.
Для применений с допуском NSF герметик должен быть зарегистрирован именно для этого допуска (NSF H1, H2 или иные); просто «безопасный» герметик сюда не подходит. Регистрация проверяется в карточке товара или по запросу у производителя.
Частые ошибки при переходе на герметики
Закупщики и технологи делают несколько типичных ошибок при замене прокладок фланцевых.
Ошибка первая: выбор по цене вместо подбора по параметрам. Дешевый герметик часто имеет узкий диапазон рабочих температур или не переносит легкую вибрацию. Приобретая герметик без предварительной проверки совместимости со средой и условиями работы, получаешь утечку через неделю.
Ошибка вторая: применение на неподходящих фланцах. Если инженер прочитал про герметик и решил применить его везде, на чугунных фланцах с люфтом или на развальцованных краях - результат предсказуем. Герметик работает только там, где для него есть условия.
Ошибка третья: недостаточная подготовка поверхности. Нанесение герметика на грязный или влажный фланец - это 100%-ная утечка. Экономия на очистке - самая дорогая ошибка.
Ошибка четвертая: запуск узла до полного отверждения. Давление или вибрация на свежий слой герметика (первые 2–3 часа) приводят к деформации и микротрещинам. Нужно ждать 24 часа перед полной нагрузкой.
Ошибка пятая: неправильное хранение герметика. Тюбик, оставленный открытым или со снятой крышкой на воздухе, отверждается контактом с влагой из воздуха и становится непригодным. Герметики хранят герметично запечатанными при комнатной температуре.
Часто задаваемые вопросы
Можно ли герметиком заменить любую вырубную прокладку на фланце?
Нет. Герметик работает только на жестких машинно обработанных фланцах с малым зазором (до 0,25 мм) и плоскостностью не более 0,1 мм на 400 мм. На деформируемых, чугунных пористых или износившихся фланцах герметик неэффективен. Перед применением нужна проверка геометрии и материала фланца согласно требованиям выбранного герметика.
Какой зазор допустим между фланцами при использовании герметика?
Максимальный зазор зависит от конкретного герметика и обычно находится в диапазоне 0,1–0,25 мм. Некоторые составы допускают до 0,5 мм. Больший зазор требует переиспользования вырубной прокладки или переточки фланцев. Проверку зазора проводят щупом или калибром перед сборкой.
Когда можно включать узел после нанесения герметика?
Первичное схватывание происходит за 5–20 минут; на этом этапе возможна проверка на течи при низком давлении (не выше 0,03 МПа). Полное достижение механических свойств занимает 24 часа. При полной нагрузке, вибрации или высоком давлении нужно дождаться 24 часов перед запуском.
Подходит ли анаэробный герметик для газопроводов?
Подходит, но только если герметик отвечает проектным требованиям по давлению, температуре и совместимости со средой. Не все герметики одинаково эффективны при низких температурах и в условиях высокого давления или вибрации. Для газопровода нужна проверка согласования герметика в проектной документации или получение письменного разрешения конструктора.
Что делать, если фланец загрязнен или влажен перед нанесением герметика?
Очистить и высушить. Даже тонкий слой грязи, пыли, ржавчины или влаги препятствует отверждению герметика. Используют обезжиривающий растворитель (спирт, ацетон), механическое удаление загрязнений щеткой, и проветривание. Для критичных узлов проверяют влажность мегаомметром.
Заключение
Замена прокладок фланцевых соединений герметиком - это не универсальная замена, а переход на новый класс применения с жесткими требованиями к геометрии, материалу и подготовке поверхности. Анаэробный герметик работает на жестких машинно обработанных фланцах с малым контролируемым зазором, позволяя переиспользовать узел и снизить расходы на специальные прокладки. Однако для успеха нужна тщательная проверка параметров фланца (плоскостность, шероховатость, зазор), качественная подготовка поверхности и выдержка времени на полное отверждение герметика - минимум 24 часа перед полной нагрузкой.
Первый практический шаг: выбрать герметик в соответствии с рабочей температурой и давлением узла, затем провести пробную сборку на одном соединении, проверить герметичность в течение недели и только после успешного теста переводить соответствующее оборудование на герметик в полном объеме.
