Антифрикционные покрытия могут работать при высоких контактных напряжениях, но значение 1370 МПа нельзя считать универсальной гарантией для любого состава и узла. Это целевой ориентир: допустимую нагрузку подтверждают испытаниями конкретной системы покрытия с учетом материала основания, подготовки поверхности, способа нанесения и режима контакта. В инженерных данных встречаются существенно разные значения: для одних покрытий указаны испытания до 500 Н/мм², для других - стойкость примерно до 2500 МПа.
Статья поможет инженерам, техническим специалистам и снабженцам оценить, какие данные запросить перед выбором покрытия для высоконагруженной пары трения. Разберем, почему одного показателя давления недостаточно, как оценивать адгезию и износ, чем твердосмазочная пленка отличается от пластичной смазки и как подойти к проверке покрытия в конкретном узле.
Что означает нагрузка до 1370 МПа
Контактное напряжение характеризует нагрузку в зоне взаимодействия деталей, однако само по себе это число не описывает условия испытания.
На результат влияют форма и размеры контакта, материалы пары, движение, температура и состояние поверхности. Поэтому заявленную стойкость покрытия нельзя переносить на другой узел без проверки соответствия условий.
В технических данных по разным покрытиям разброс значительный. Для bearing coatings указано рекомендованное поверхностное давление 100 Н/мм², возможный диапазон 50-250 Н/мм² и испытания до 500 Н/мм². Для ряда инженерных антифрикционных покрытий приводится стойкость примерно до 2500 МПа. Эти значения относятся к разным материалам и испытательным схемам, поэтому их нельзя свести к единому рейтингу.
Ориентир 1370 МПа находится внутри этого широкого диапазона, но сам по себе не подтверждает пригодность конкретного покрытия. Важно выяснить, каким методом получено значение, на какой подложке проводили испытания и что считали отказом: рост износа, повреждение пленки или ее отслаивание. Без этих сведений число не дает достаточной основы для инженерного решения.
Почему важен не только предел давления
При высоких контактных напряжениях покрытие и основание работают совместно. В условиях нагрузки возможны эластопластические деформации, поэтому оценивать нужно не только твердость пленки, но и способность подложки сохранять геометрию контакта. Если основание деформируется или связь покрытия с поверхностью недостаточна, пленка может разрушиться раньше, чем будет достигнут заявленный предел.
Для закупщика практический вывод прост: запрашивать нужно не одиночную цифру, а протокол или паспортные данные с описанием методики, материалов и режима испытания. Если нагрузка в реальном узле приближается к 1370 МПа, результаты испытаний должны соответствовать его паре материалов и условиям движения. Иначе показатель следует рассматривать только как справочный.
Как антифрикционные покрытия ведут себя под высоким давлением

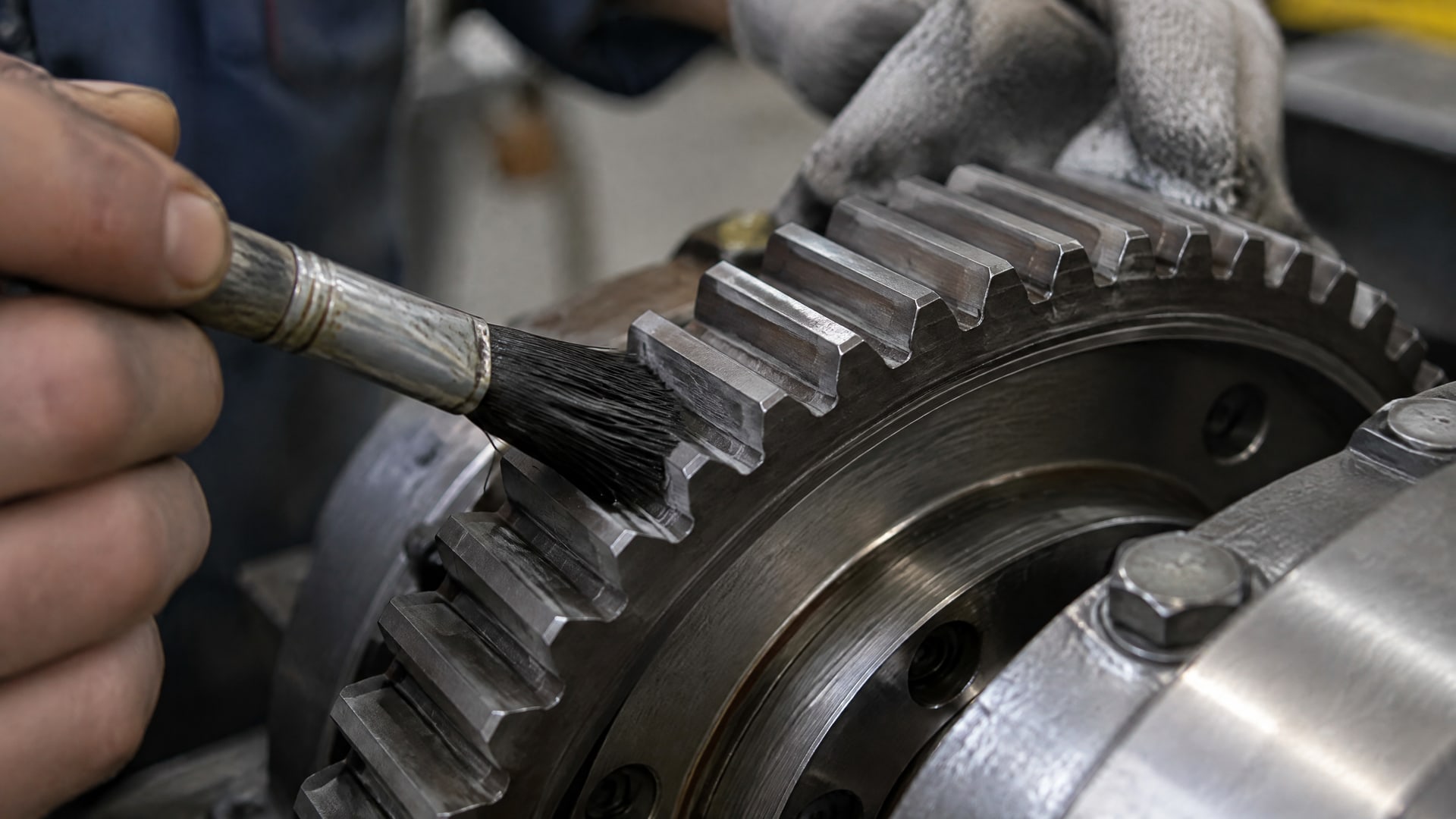

Твердосмазочное покрытие формирует на поверхности сухую пленку, которая снижает трение и помогает защищать детали от износа.
Оно не работает так же, как пластичная смазка: механизмы нанесения и удержания материала в зоне трения различаются. Поэтому выражения «смазка высокие давления» и «твердая смазка давление» не заменяют техническое описание покрытия и испытаний.
При росте нагрузки важна способность пленки сохранять целостность при сдвиге. В исследовании для тяжелых условий приведены ориентиры: коэффициент трения менее 0,10, твердость более 1500 HVN и адгезия более 10 ksi. Это не универсальные нормативы и не обязательные параметры для каждого узла, а показатели, которые можно сопоставлять с требованиями конкретного применения.
Низкое трение не гарантирует несущую способность. Если адгезия к подложке недостаточна, покрытие может отслаиваться при циклическом сдвиге; если слой или подготовка поверхности не соответствуют задаче, результат испытания может не повториться в эксплуатации. Для MoS₂-содержащих составов нагрузочная способность зависит, в частности, от рецептуры, связующего, толщины покрытия и метода нанесения.
Какие параметры связывают с отказом
При выборе следует рассматривать систему целиком: пленку, основание и контактирующую деталь. Под высокой нагрузкой недостаточно проверить только то, что материал назван твердосмазочным или имеет низкий коэффициент трения. Нужны данные об износе и адгезии, а также сведения о подготовке поверхности и нанесении.
Температуру также рассматривают отдельно от контактного давления. Для отдельных покрытий в подборках указаны диапазоны от -200 до +315 °C и от -180 до +450 °C, но эти значения относятся к разным составам и не подтверждают их способность выдерживать 1370 МПа. При оценке нужна характеристика именно того продукта, который планируют применять, а не обобщенный диапазон для класса материалов.
Какие данные запросить перед выбором покрытия
Подбор антифрикционного покрытия начинают с описания узла.
Важно зафиксировать контактное напряжение, тип движения, скорость, температуру, среду, материал основания и требования к коррозионной стойкости. Для высоких нагрузок отдельно учитывают, что в зоне контакта возможны эластопластические деформации, поэтому несущую способность оценивают и для пленки, и для подложки.
Затем сверяют технические данные покрытия с рабочими условиями. В документации или ответе производителя следует искать параметры трения, износа, адгезии, допустимого поверхностного давления и температурного диапазона. Также нужны сведения о совместимости с материалами пары и о подготовке поверхности. Для одинаково названных по типу покрытий эти параметры могут различаться.
| Что проверить | Зачем это нужно |
|---|---|
| Метод испытания и условия контакта | Позволяют понять, применим ли результат к реальному узлу |
| Допустимое поверхностное давление | Дает основу для сопоставления с нагрузкой в эксплуатации |
| Коэффициент трения и износ | Помогают оценить работу пленки в режиме движения |
| Адгезия к подложке | Показывает устойчивость покрытия к отслаиванию при сдвиге |
| Материал основания и подготовка поверхности | Влияют на сцепление и итоговую несущую способность |
| Температура и рабочая среда | Помогают проверить, сохраняются ли свойства в условиях эксплуатации |
Универсального отраслевого стандарта ГОСТ или ISO именно для антифрикционных покрытий как класса в имеющихся данных нет. Поэтому оценку строят на испытаниях трения, износа, адгезии и поверхностного давления, а также на спецификации производителя. Если нагрузка близка к 1370 МПа, стоит запросить результаты именно для нужной пары материалов и сопоставимой схемы контакта.
Отдельный параметр для пластичных смазок - класс NLGI - к твердосмазочным покрытиям не применяют. NLGI классифицирует консистенцию пластичных смазок, а не свойства сухой пленки. Поэтому переносить этот показатель в спецификацию покрытия некорректно.
Антифрикционное твердосмазочное покрытие для высоконагруженных узлов
При выборе покрытия для химического насоса или трубопроводной арматуры важны не только высокие контактные нагрузки, но и соответствие материала конкретному узлу.

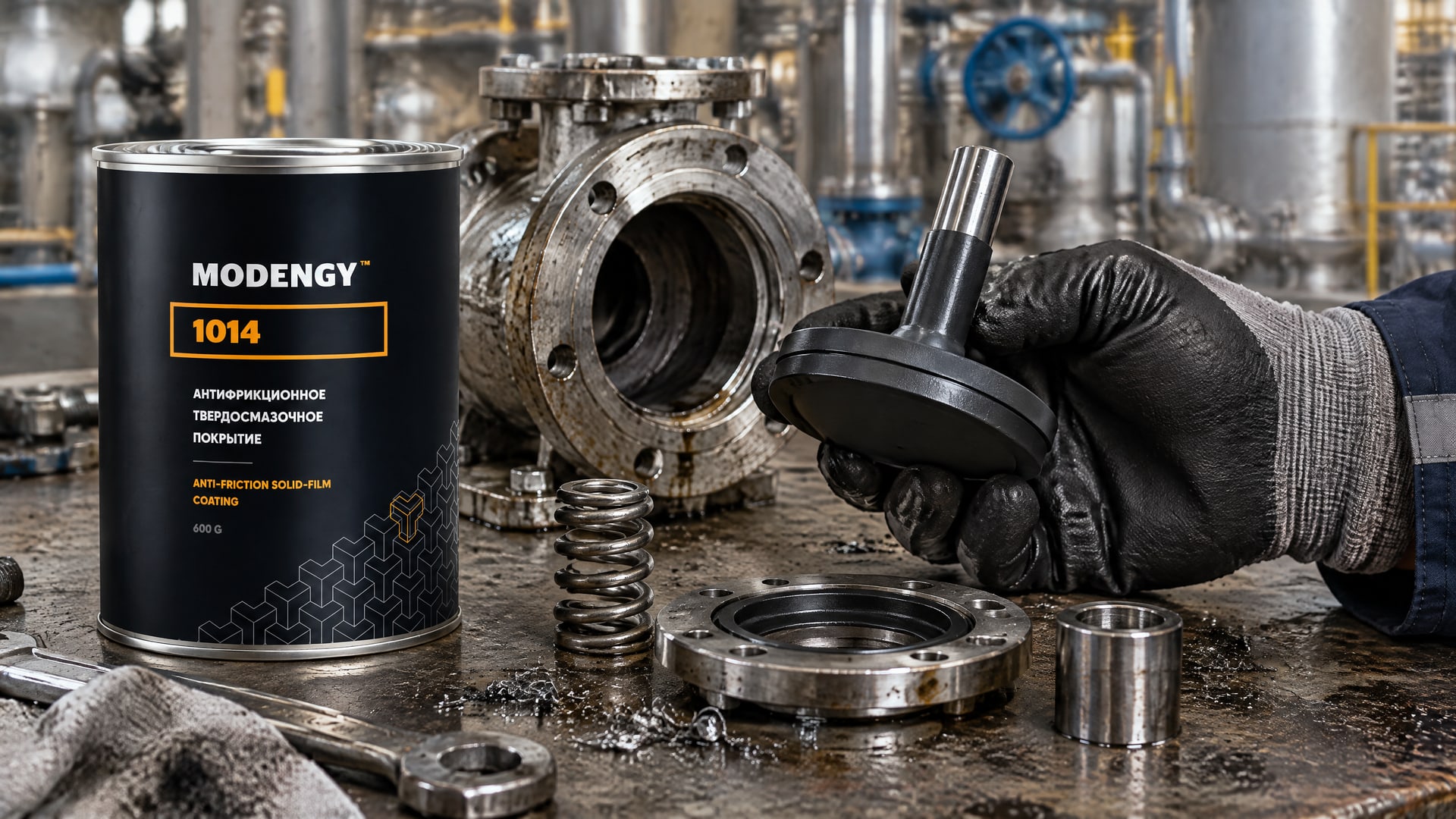

MODENGY 1014 - антифрикционное твердосмазочное покрытие на основе ПТФЭ и дисульфида молибдена, разработанное для таких применений. Его назначение - снижать трение и защищать от износа в условиях высоких контактных напряжений.
MODENGY 1014: основа - ПТФЭ и дисульфид молибдена; применение - химические насосы и трубопроводная арматура; назначение - снижение трения и защита от износа.
Для этого продукта не указано численное значение предельного контактного давления, поэтому при нагрузке 1370 МПа нельзя считать его пригодность подтвержденной только по описанию назначения. Необходимо сверить спецификацию и запросить данные испытаний, относящиеся к материалам и режиму конкретного узла. Это особенно важно, если контакт циклический или сопровождается значительным сдвигом.
В линейке антифрикционных покрытий MODENGY есть решения для узлов трения, где требуются снижение трения и работа при нагрузке. При этом принадлежность к линейке не заменяет проверку параметров отдельного состава: связующее, толщина слоя, подготовка поверхности и метод нанесения влияют на результат. Выбирать следует не по одному названию материала, а по подтвержденному соответствию техническим условиям применения.

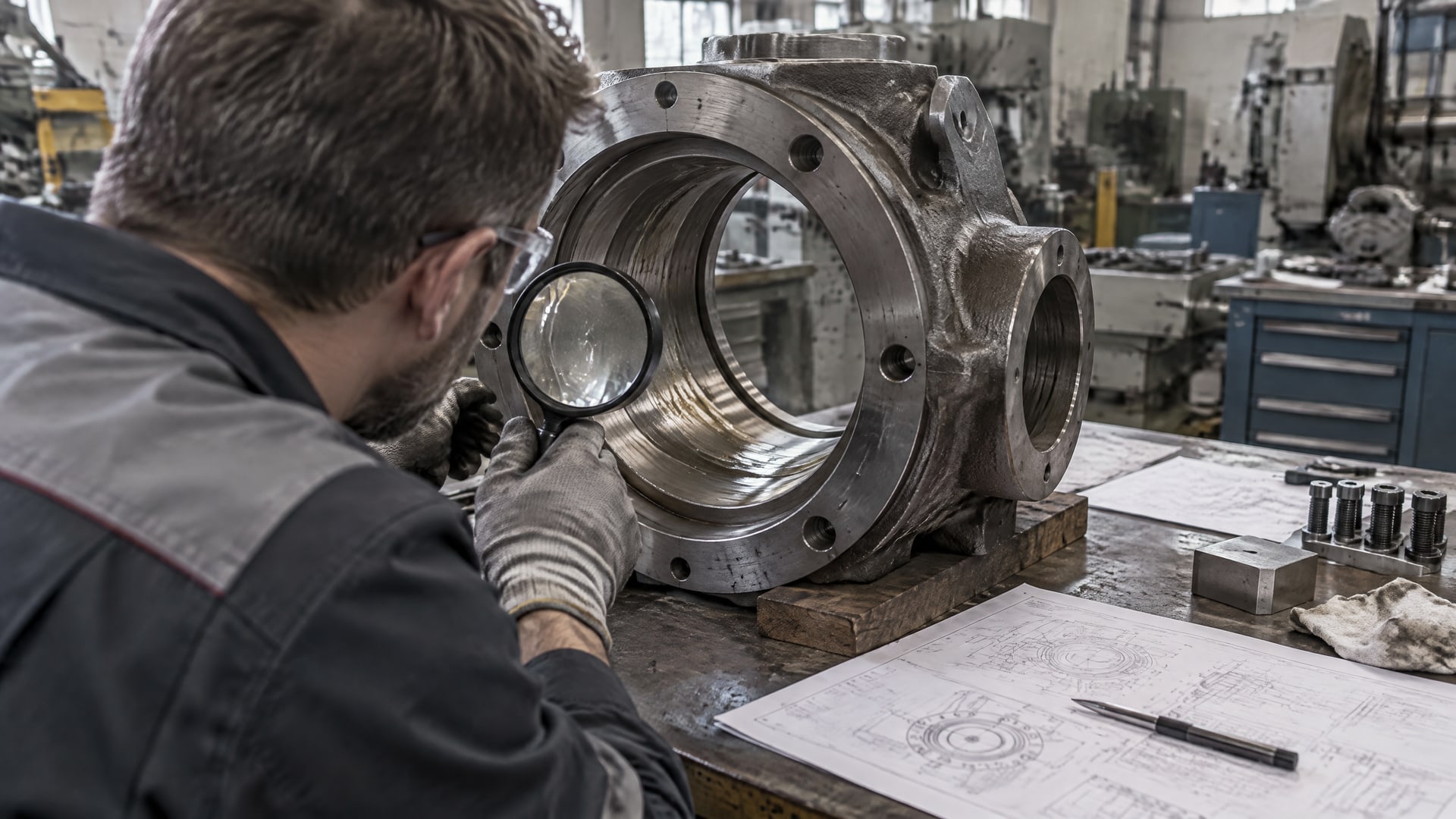

Как проверить нанесение и работу пленки
До внедрения следует зафиксировать требования к поверхности и процедуре нанесения. Для MoS₂-содержащих покрытий значимы состав связующего, толщина слоя, подготовка поверхности и способ нанесения. Если эти условия отличаются от тех, при которых проводили испытания, переносить лабораторный результат на производство без дополнительной проверки рискованно.

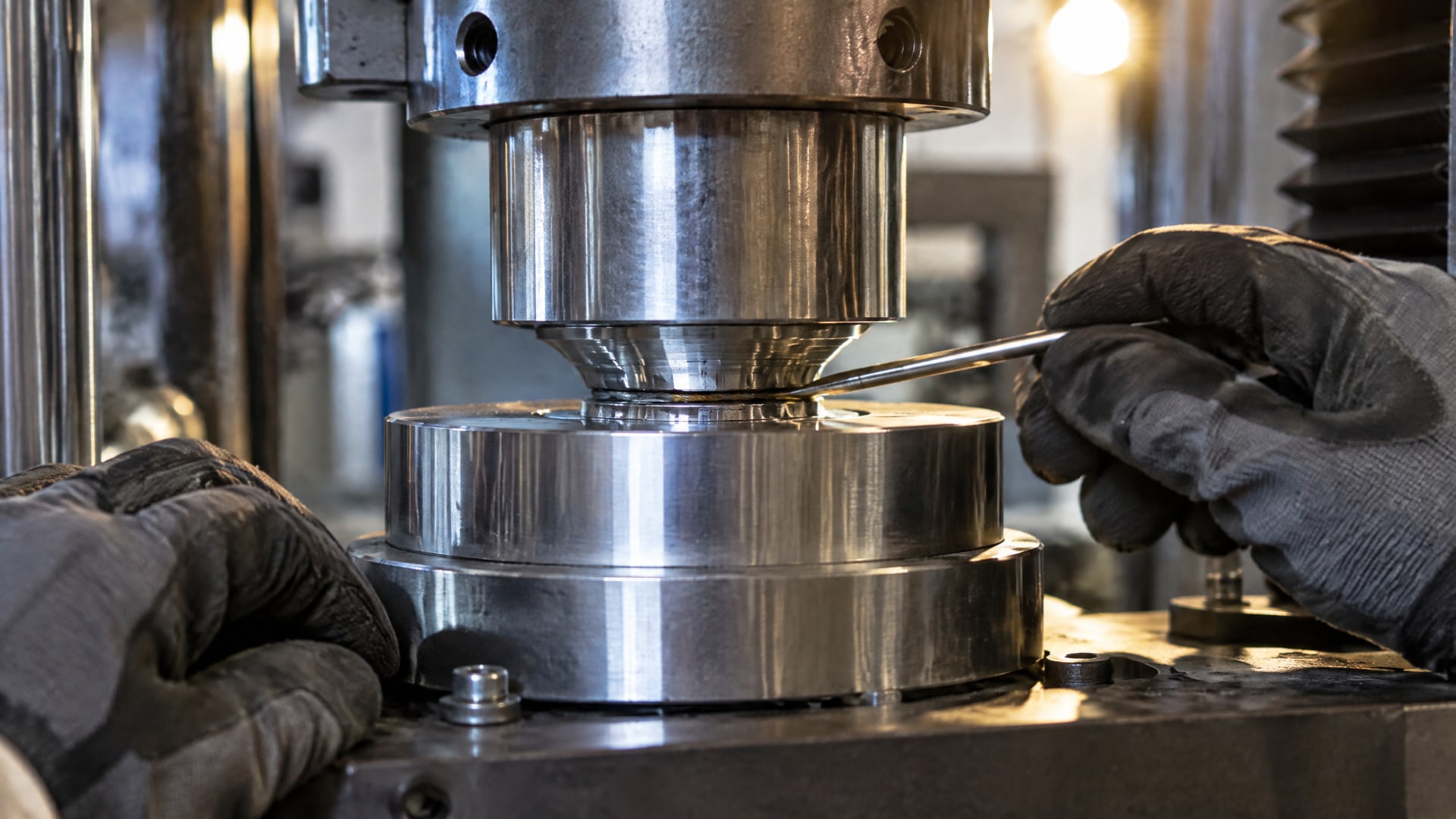

Испытание должно оценивать не только начальное трение, но и изменение характеристик в процессе работы. Полезно заранее определить критерии приемки: допустимый износ, сохранность пленки и отсутствие отслаивания в заданных условиях. Если узел работает при высоком поверхностном давлении, испытательная схема должна отражать его материалы и характер контакта.
Как оценить, подходит ли покрытие для 1370 МПа

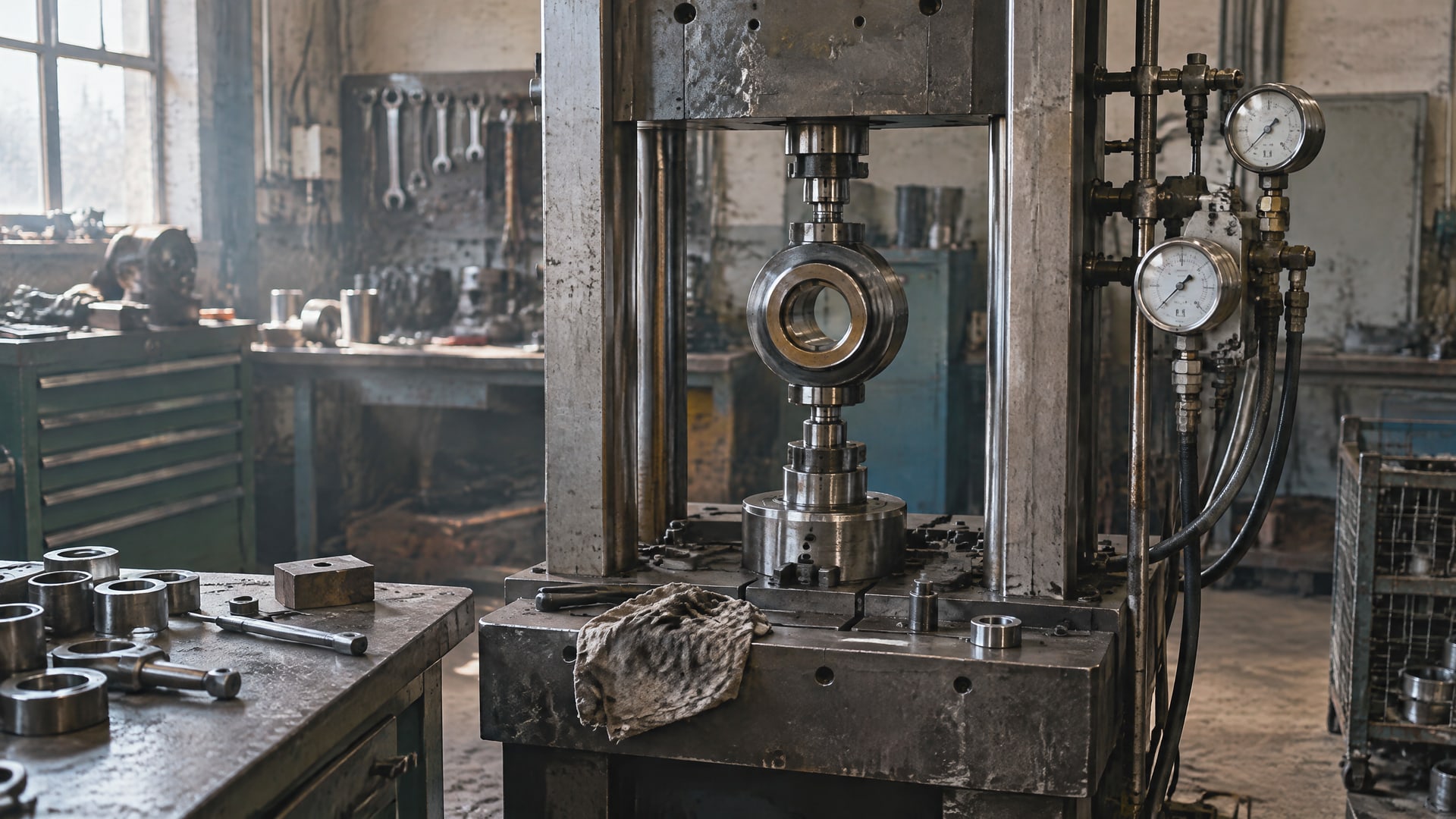

Тезис «покрытие выдерживает высокое давление» имеет практический смысл только при известной методике проверки.
Для разных систем в данных встречаются испытания до 500 Н/мм² и оценки стойкости примерно до 2500 МПа. Такой разброс показывает, почему нельзя выводить предел одного состава из результатов другого, даже если оба материала относятся к антифрикционным покрытиям.
Проверку целесообразно вести последовательно:
Описать рабочий узел: материалы, тип движения, скорость, температуру, среду и расчетное контактное напряжение.
Запросить для выбранного состава данные по давлению, трению, износу и адгезии с указанием испытательной схемы.
Уточнить требования к подложке, подготовке поверхности, толщине пленки и нанесению.
Сопоставить испытательные условия с эксплуатационными и провести проверку на представительном образце или узле.
Оценочные показатели из исследований не следует превращать в универсальные пороговые требования. Значения коэффициента трения менее 0,10, твердости более 1500 HVN и адгезии более 10 ksi приведены как ориентиры для тяжелых условий, а не как гарантия работы при конкретном давлении. Аналогично температурные диапазоны отдельных составов от -200 до +315 °C и от -180 до +450 °C не дают ответа о несущей способности без данных по контактной нагрузке.
Если производитель сообщает только низкий коэффициент трения или широкий температурный интервал, этого недостаточно для подтверждения работы при 1370 МПа. Нужны показатели давления и износа, методика испытаний, сведения о подложке и данные об адгезии. При отсутствии таких сведений численный предел следует считать неподтвержденным для конкретного узла.
Часто задаваемые вопросы
Может ли антифрикционное покрытие выдерживать 1370 МПа?
Теоретически это возможно для системы, рассчитанной на высокие контактные напряжения, но применимость подтверждают испытаниями конкретного состава. В данных по разным покрытиям встречаются испытания до 500 Н/мм² и заявления о стойкости отдельных инженерных систем примерно до 2500 МПа. Эти значения нельзя автоматически переносить на другой узел.
Что важнее при высоком давлении: твердость или адгезия?
Нужны оба свойства. Твердость помогает оценить сопротивление поверхности деформации и износу, а адгезия показывает, насколько надежно пленка связана с основанием. Даже твердое покрытие может отслаиваться при циклическом сдвиге, если сцепление недостаточно. Ориентиры для тяжелых условий включают твердость более 1500 HVN и адгезию более 10 ksi.
Можно ли выбирать твердосмазочное покрытие по классу NLGI?
Нет. NLGI классифицирует консистенцию пластичных смазок, а не твердосмазочные покрытия. Для выбора покрытия запрашивают данные по трению, износу, адгезии и поверхностному давлению. Также проверяют материал основания, подготовку поверхности, температуру и режим контакта.
Почему температурный диапазон не подтверждает стойкость к давлению?
Температура и контактная нагрузка описывают разные условия работы. Для отдельных составов приводятся диапазоны от -200 до +315 °C и от -180 до +450 °C, однако они не подтверждают допустимое контактное давление. Несущая способность зависит от состава, подложки, подготовки поверхности, метода нанесения и испытательной схемы.
Заключение
Антифрикционные покрытия способны работать при высоких контактных напряжениях, однако 1370 МПа следует рассматривать как целевой ориентир, а не как универсальную характеристику класса. Данные о стойкости отдельных систем охватывают значения от испытаний до 500 Н/мм² до заявлений примерно о 2500 МПа, но условия и методики различаются. Для технического решения важны свойства покрытия и подложки, адгезия, износ и соответствие испытаний реальному контакту.
Следующий шаг - подготовить описание узла и запросить у производителя спецификацию и результаты испытаний выбранного состава для сопоставимых материалов и режима работы. Если таких данных нет, сначала следует проверить покрытие на представительном образце, а не принимать решение по одному значению контактного давления или коэффициенту трения.
