Водосмешиваемые СОЖ - незаменимый инструмент в машиностроении и обработке металлов благодаря экологичности, пожаробезопасности и эффективности охлаждения. Однако их водная основа создает риск коррозии обработанных деталей, если пренебречь ингибиторами, контролем pH и правильной постобработкой. Коррозионные очаги появляются не только во время работы в станке, но и после мойки, при хранении, особенно при нарушении концентрации смеси или качества воды. В результате - ржавчина на закладных деталях, потери на переделку, затраты на повторную обработку.
Статья раскрывает практические методы борьбы с коррозией: от выбора состава СОЖ с подтвержденными антикоррозионными присадками до регулярного контроля параметров смеси и организации хранения деталей. Если вы инженер, закупщик или технический специалист, столкнувшись с ржавчиной на деталях после обработки водосмешиваемой СОЖ, здесь найдете пошаговый план диагностики и исправления.

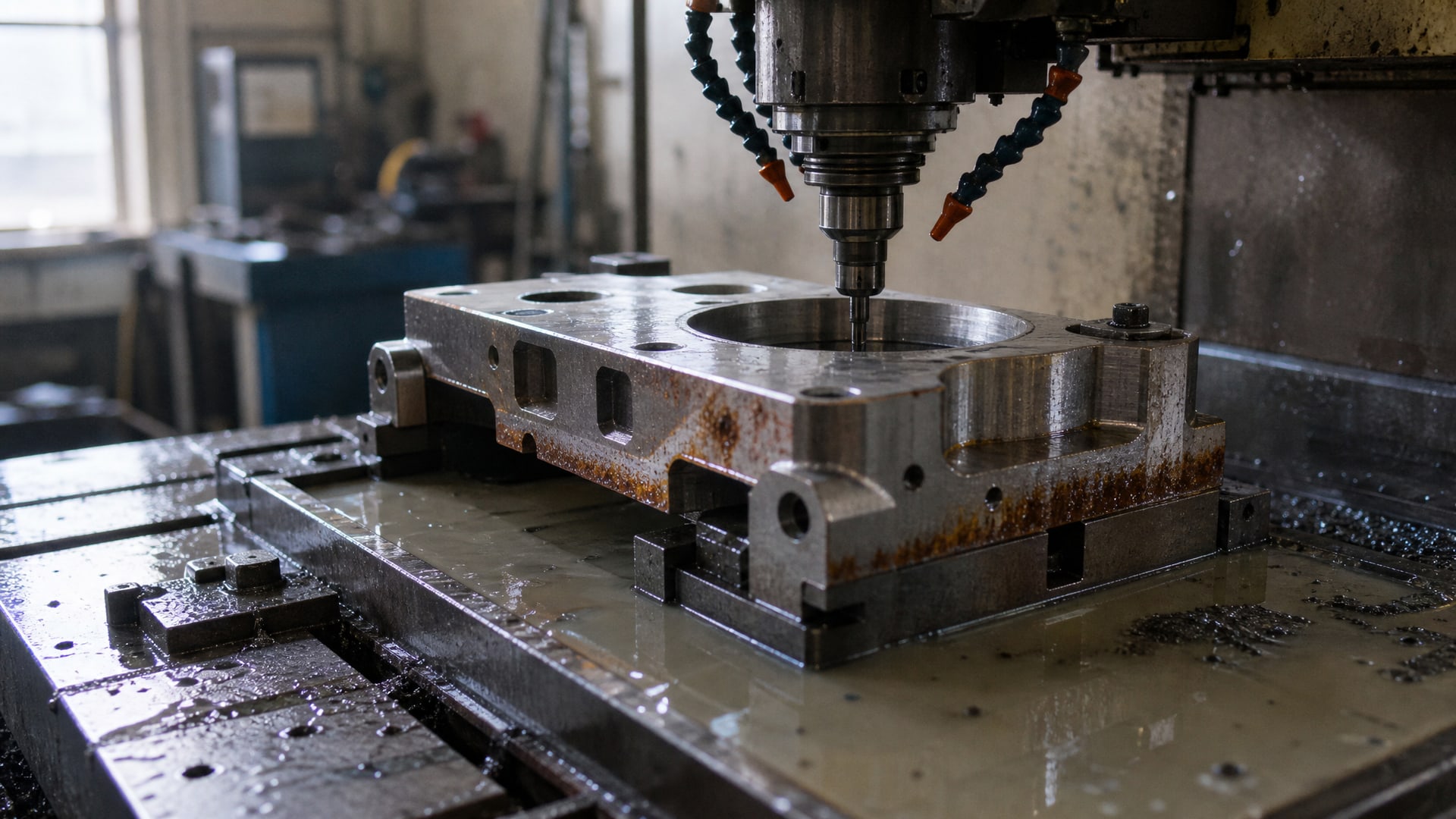

Почему ржавчина появляется после водосмешиваемой СОЖ
Коррозия металла в водной среде - это окислительный процесс, который ускоряется при наличии растворенного кислорода, высокой влажности, загрязнений (солей, ионов хлора) и микробного роста.
Водосмешиваемые СОЖ содержат воду в концентрации 70–90%, что делает их восприимчивыми к подобным процессам. Если pH упадет ниже 8,5 или поднимется выше 9,3, ингибиторы теряют способность адсорбироваться на поверхности металла, и защитный слой разрушается. Кроме того, застойные участки в системе охлаждения, грязь в сеточке фильтра и остатки старой эмульсии служат источниками микробного роста и локальной коррозии.
После выхода детали из станка и мойки вода остается в микропорах, под прессовками и в местах сборки. Если ее не вытеснить маслом или специальной защитной пленкой, она продолжает работать как коррозионная среда. Особенно уязвимы закладные детали (подшипники, втулки), зазоры между элементами сборки и поверхности с механическими повреждениями, где локально нарушена целостность оксидного слоя.
Роль ингибиторов коррозии в СОЖ
Ингибиторы - это молекулярные соединения, которые адсорбируются на поверхности металла, создавая тонкий пассивирующий слой толщиной в несколько молекул. Слой замедляет контакт кислорода с металлом и препятствует возникновению гальванопары. Однако ингибиторы работают эффективно только в щелочной или нейтральной среде: если рН упадет, адсорбция ослабевает, и защита деградирует. Для водосмешиваемых СОЖ концентрация ингибиторов рассчитывается из условия полного покрытия рабочих поверхностей; превышение концентрации смеси относительно рекомендации производителя разбавляет ингибитор и расходует его впустую.
Ежедневный контроль параметров смеси как фундамент защиты
Рефрактометр и pH-полоски - это не лабораторная роскошь, а производственная норма.
Рефрактометр измеряет концентрацию концентрата в смеси; pH-полоски показывают кислотность. Для водосмешиваемых СОЖ рекомендуемый диапазон pH составляет 8,5–9,3, а концентрацию следует проверять ежедневно или, если позволяет режим, еженедельно.
Если концентрация упадет ниже рекомендуемого значения (обычно 5–10% в зависимости от типа СОЖ), ингибиторы становятся недостаточными, и защита слабеет. Если pH упадет до нейтральной или кислой среды (ниже 8,5), ингибиторы перестанут работать вообще. Практика показывает, что половина коррозионных проблем в цехах - результат забывчивости: один-два дня контроля пропущены, концентрация упала, коррозия развилась за ночь. Поэтому контроль - рутина, требующая дисциплины.
| Параметр | Норма | Последствие отклонения |
|---|---|---|
| pH | 8,5–9,3 | Ниже 8,5: ингибиторы теряют адсорбцию, коррозия ускоряется |
| Концентрация | По рецепту (5–10% типо) | Ниже нормы: недостаточно ингибиторов и буфера кислотности |
| Визуальное состояние | Прозрачность, однородность | Мутность, расслоение, цветение - признаки микробного роста |
Выбор воды и предварительная очистка системы
Вода - основа смеси, но не вся вода одинакова.
Водопроводная вода содержит хлориды, соли жесткости (кальций, магний), микробные загрязнения и взвеси. Все они ускоряют коррозию и микробный рост. Деионизированная, деминерализованная вода или вода после обратного осмоса удаляют большинство этих примесей, стабилизируя pH и продлевая срок службы смеси на 30–50%.
Перед заливкой свежей эмульсии систему охлаждения необходимо очистить: слить остатки старой смеси, промыть с системным очистителем (если система сильно загрязнена отложениями), а затем несколько раз продуть и промыть чистой водой. Остатки старого минерального масла, окисленные продукты и микробные пленки - это источники микробного роста и электрохимических неоднородностей, запускающих локальную коррозию на новой эмульсии. Качество первичной заливки определяет надежность на весь период эксплуатации.
Стандартизованный контроль коррозионной стойкости
Если перед внедрением новой СОЖ нужна гарантия, имеет смысл провести испытание коррозионной стойкости по ISO 4404-1:2012.

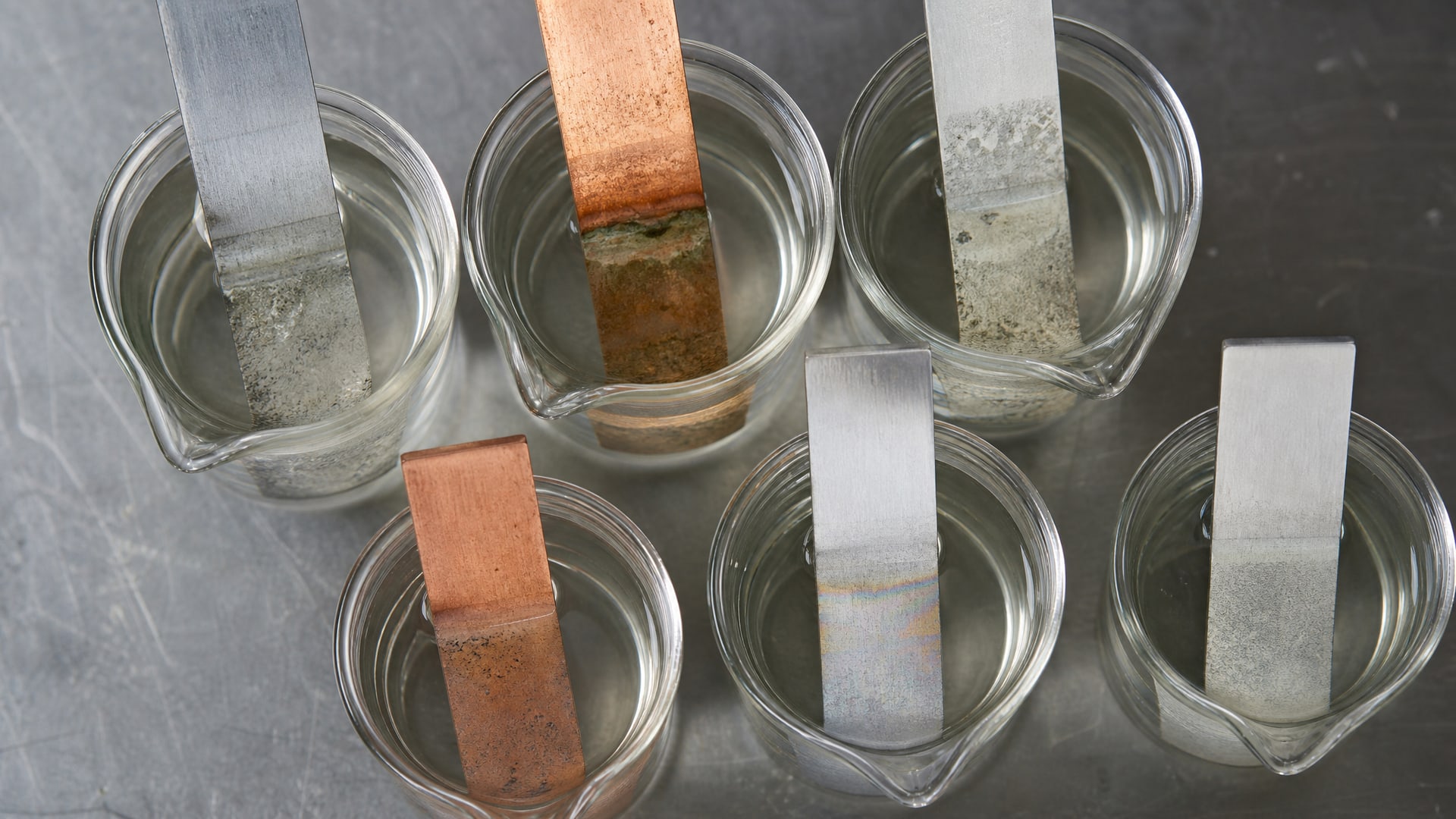

Стандарт оценивает поведение водосодержащих огнестойких жидкостей на металлических полосках (сталь, медь, алюминий и др.). Полоски частично погружаются в жидкость при определенной температуре и времени, затем извлекаются и проверяются на изменение массы, внешний вид и состояние самой жидкости. Данный подход позволяет заранее выявить недостатки в составе СОЖ и выбрать максимально защитный вариант.
Для систем с маслами также применяются испытания по ASTM D665 и ISO 7120, которые оценивают устойчивость к ржавлению и коррозии. Если закупщик сомневается в качестве поставляемой СОЖ или видит первые признаки коррозии в цехе, запрос TDS (Technical Data Sheet) поставщика и ссылка на результаты ISO 4404-1 - минимум для уверенности.
Защита обработанных деталей: постобработка и хранение
Очищенная после обработки деталь - это не законченный продукт; ее нужно защитить от влаги и кислорода.
Наиболее распространенные методы:
Ингибирующая водная обработка: деталь на 1–3 минуты погружается в слабую водную смесь с ингибитором коррозии, который создает тончайшую пассивирующую пленку и вытесняет влагу. Такая обработка особенно полезна для закладных деталей (подшипников, втулок) и сборок со сложной геометрией.

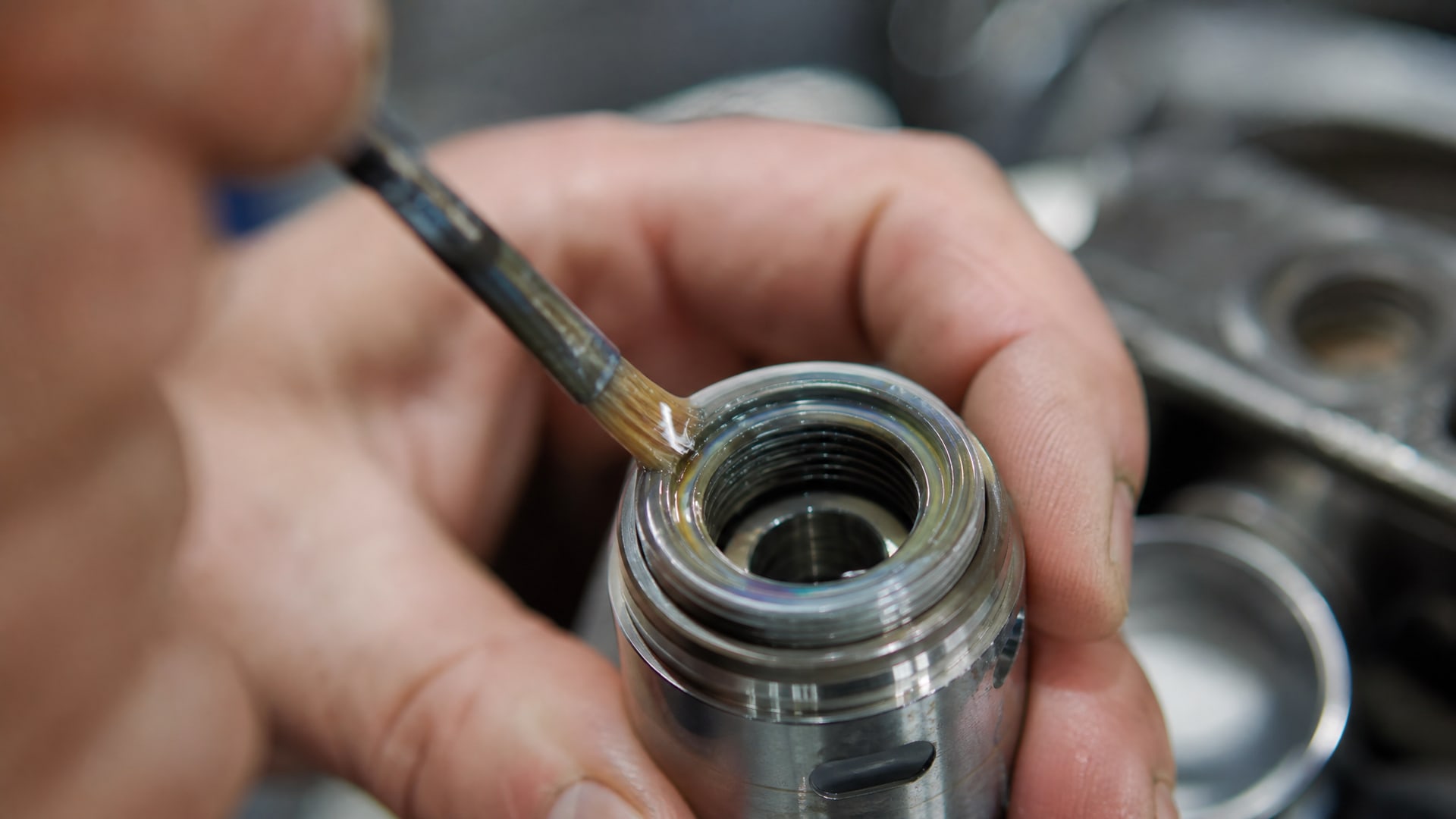

Масляная пленка: дозированное распыление или погружение в маслосодержащий состав (легкое минеральное масло или универсальную смазку-аэрозоль) для вытеснения воды и создания защитного слоя. Слой должен быть тонким, чтобы не затруднить последующую сборку; избыток масла притягивает пыль и создает проблемы при холодном пуске двигателя.
Сухое хранилище с осушением: если детали складируются перед отправкой, помещение должно быть с контролем влажности (не выше 50–60%), воздействием солнца следует избегать. Упаковка в крафт-бумагу или нетканый материал, уложенные молодые пакетики силикагеля - стандартные меры.
Защитная пленка: применение временных антикоррозионных полимерных или восковых пленок (VCI-пленка), которые испаряют ингибитор в замкнутом объеме упаковки.
Для предотвращения коррозии деталей после обработки водосмешиваемой СОЖ, рекомендуется использовать универсальные смазки с ингибиторами коррозии, такие как EFELE MO-740 Spray, которые создают защитную пленку и вытесняют влагу. Такие составы особенно ценны для деталей со сложной геометрией и при необходимости быстрого переноса в следующий производственный процесс.
Систематизация: от выбора СОЖ до готовой детали
На практике противодействие коррозии требует координации нескольких шагов:
1. Выбор состава: убедитесь, что СОЖ содержит подтвержденные ингибиторы коррозии, имеет TDS с результатами ISO 4404-1 или аналогичного теста, и предусматривает рекомендуемый диапазон рабочего pH не менее 8,5–9,3.
2. Подготовка системы: промойте контур с очистителем и чистой водой; избегайте остатков старого масла и микробных пленок.
3. Приготовление смеси: используйте деминерализованную или осмотическую воду, перемешивайте согласно рецепту производителя, не на глаз.
4. Ежедневный контроль: проверяйте pH и концентрацию рефрактометром и полосками. Если обнаружена дрейф (pH <8,5 или концентрация <70% от нормы), скорректируйте смесь или замените ее.
5. Мойка деталей: используйте чистую воду, полностью удаляйте остатки эмульсии; высушивайте в сухой камере или на воздухе с вентиляцией.
6. Постобработка: нанесите тонкий защитный слой маслосодержащей смазки, ингибирующего водного состава или оберните в VCI-пленку.
7. Хранение: поддерживайте низкую влажность (не выше 60%), избегайте резких перепадов температуры и циклов конденсации.
При соблюдении этого алгоритма ржавчина на обработанных деталях становится редкостью. Перевод готовых деталей в защитную среду особенно критичен: на линиях фасовки и в ремонтных службах прижился подход, при котором каждое изделие из водосмешиваемого контура проходит дополнительный этап масляной защиты - это страховка от претензий и переделок.
Часто задаваемые вопросы
Какой диапазон pH является оптимальным для водосмешиваемой СОЖ?
Оптимальный диапазон pH -8,5–9,3. При pH ниже 8,5 ингибиторы теряют адсорбцию на поверхности металла, защита ослабевает и коррозия ускоряется. Выше 9,3 возможно разложение жидкости и образование отложений. pH следует проверять ежедневно или еженедельно с помощью тест-полосок.
Почему все равно появляется ржавчина, если я использую СОЖ с ингибиторами?
Ржавчина часто возникает из-за комбинации факторов: неправильная концентрация смеси (ингибитор разбавлен), pH упал ниже 8,5, загрязненная вода при замесе, грязь в системе охлаждения или недостаточная защита деталей после мойки. Ингибиторы работают в связке с контролем параметров, качеством воды и обслуживанием контура.
Какую воду использовать для приготовления смеси?
Используйте деионизированную, деминерализованную воду или воду после обратного осмоса. Они содержат минимум хлоридов, солей жесткости и микробных загрязнений, которые ускоряют коррозию и микробный рост. Водопроводная вода в большинстве регионов содержит слишком много примесей.
Что делать, если детали уже покрылись ржавчиной сразу после обработки?
Проверьте pH и концентрацию смеси рефрактометром и тест-полосками; скорее всего, они упали ниже нормы. Промойте систему, замените СОЖ, убедитесь в качестве воды. Ржавые детали можно попробовать восстановить ингибирующей водной обработкой или мягкой механической полировкой, но проще предотвратить: добавить этап масляной защиты после мойки.
Нужно ли проверять коррозионную стойкость перед покупкой новой партии СОЖ?
Если вы впервые переходите на новый состав или видите проблемы с текущей смесью, запросите у поставщика TDS и результаты испытаний ISO 4404-1. Стандартный контроль позволит выявить недостатки заранее и выбрать максимально надежный вариант.
Заключение
Коррозия деталей после обработки водосмешиваемой СОЖ - следствие не самой воды, а нарушения контроля pH, неправильной концентрации смеси, низкого качества воды и пропуска этапа постобработки. Ингибиторы коррозии эффективно защищают металл, если pH стабилен в диапазоне 8,5–9,3, концентрация соответствует рецепту, система очищена, а готовые детали переведены в сухую среду или под защитный слой масла.
Следующий шаг: проверьте текущие параметры смеси (pH и концентрация рефрактометром), убедитесь в качестве воды и добавьте этап защиты деталей после мойки - тонкую масляную пленку или ингибирующую обработку. Если проблема сохраняется, запросите TDS поставщика с результатами испытаний ISO 4404-1 и рассмотрите замену состава на более надежный с подтвержденными антикоррозионными свойствами.
