Коррозионная стойкость чугуна в контакте со смазочно-охлаждающей жидкостью (СОЖ) - критичный параметр, который определяет срок службы деталей и инструмента на металлорежущих станках. Разведенные растворы СОЖ (обычно 3–5%) создают агрессивную среду: вода способствует окислению, растворенные соли повышают электролитическую активность, а сама эмульсия может содержать компоненты, ускоряющие коррозию черных металлов.
Испытание коррозионной стойкости на чугунных образцах - обязательный этап контроля качества водорастворимых СОЖ на заводах. Методика стандартизована, параметры жестко заданы, и результаты воспроизводимы только при соблюдении точного протокола. Статья рассматривает методы испытаний, применяемые стандарты, интерпретацию результатов и практические рекомендации для инженеров и закупщиков, ответственных за выбор СОЖ.
Методика испытания коррозионной стойкости чугуна капельным методом
Стандартный способ оценки коррозионной активности СОЖ в отношении чугуна основан на капельном или отпечатковом методе.

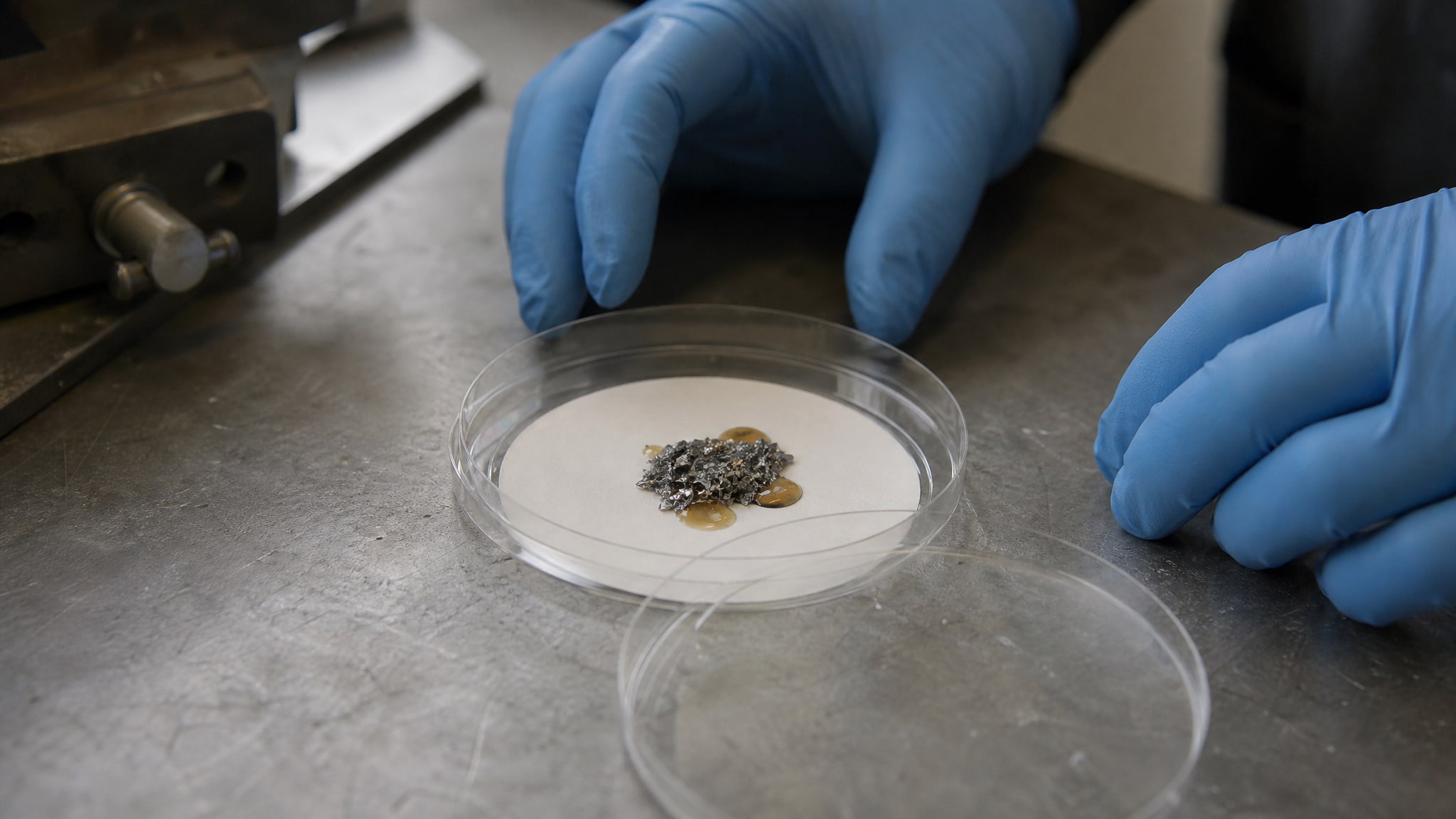

На белый фильтр диаметром 50 мм наносят 2 ± 0,1 г чугунных стружек, затем смачивают 2 мл хорошо перемешанной рабочей эмульсии. Образец помещают в чашку Петри и выдерживают 2 часа при комнатной температуре без воздействия сквозняков и солнечных лучей.
После выдержки стружку визуально осматривают без касания руками и фиксируют наличие коррозионных пятен на фильтре. СОЖ считается выдержавшей испытание, если пятна полностью отсутствуют. Проверку проводят не менее чем в двух параллельных чашках, чтобы исключить случайные погрешности.
Срок хранения подготовленных чугунных стружек не должен превышать 2–3 недели после изготовления, поскольку окисление стружки на воздухе может повлиять на результаты. При подборе и испытании СОЖ важно использовать стружку из одной партии, чтобы исключить влияние разных марок чугуна на воспроизводимость тестов.
Влияние состава воды и концентрации эмульсии на коррозионную активность
Коррозионная активность разведенной СОЖ в контакте с чугуном существенно зависит от качества воды, применяемой для разведения концентрата.
Эксперты рекомендуют использовать жесткую воду с заданным содержанием солей -4,6 мг-экв/дм³, которая приближена к составу реальной скважинной или жесткой водопроводной воды на промышленных участках.
Для примера приведен расчет приготовления 3%-ной эмульсии: 3 мм³ концентрата СОЖ смешивают с 97 мм³ жесткой воды. При такой методике концентрация и соотношение компонентов воды одинаковы для всех сравниваемых образцов, что обеспечивает корректность сравнительных испытаний. Если разводить СОЖ в обычной водопроводной воде или дистиллированной воде, коррозионная активность может быть непредставительной для реальных условий работы на станке.
Увеличение концентрации эмульсии обычно снижает коррозионную активность благодаря выше-доле защитных компонентов (эмульгаторов, ингибиторов коррозии), но это не означает, что 5% раствор автоматически безопаснее 3%. Поведение зависит от пакета присадок: одна СОЖ может быть агрессивна даже при 5%, другая - хорошо защищает чугун уже при 3%. Поэтому испытание необходимо проводить при той концентрации, которая предусмотрена в производственной схеме.
Шкала оценки коррозионных повреждений и интерпретация результатов
Результаты испытания фиксируют по 5-балльной шкале:
0 баллов - полное отсутствие коррозионных пятен на фильтре;
1 балл - следы коррозии: до трех пятен диаметром менее 1 мм;
2 балла - легкая коррозия: видимые пятна, но без сплошного поражения;
3 балла - умеренная коррозия: значительная часть фильтра поражена;
4 балла - сильная коррозия: чугунные стружки практически полностью окислены.
СОЖ, предназначенная для обработки чугуна, должна получить оценку 0 баллов (отсутствие пятен). Оценка 1 балл (следы) в некоторых технических условиях может быть допустима, но только при согласовании с заказчиком и при условии, что это соответствует требованиям технического регламента. Оценки 2–4 балла свидетельствуют об отказе СОЖ.
Важно отметить, что эта шкала основана на визуальной оценке и требует опыта экспертов. Для количественной оценки коррозионной активности параллельно могут применяться методы с определением потери массы образца или расчетом скорости коррозии в единицах г/(см²·ч), что обеспечивает большую воспроизводимость и объективность результатов.

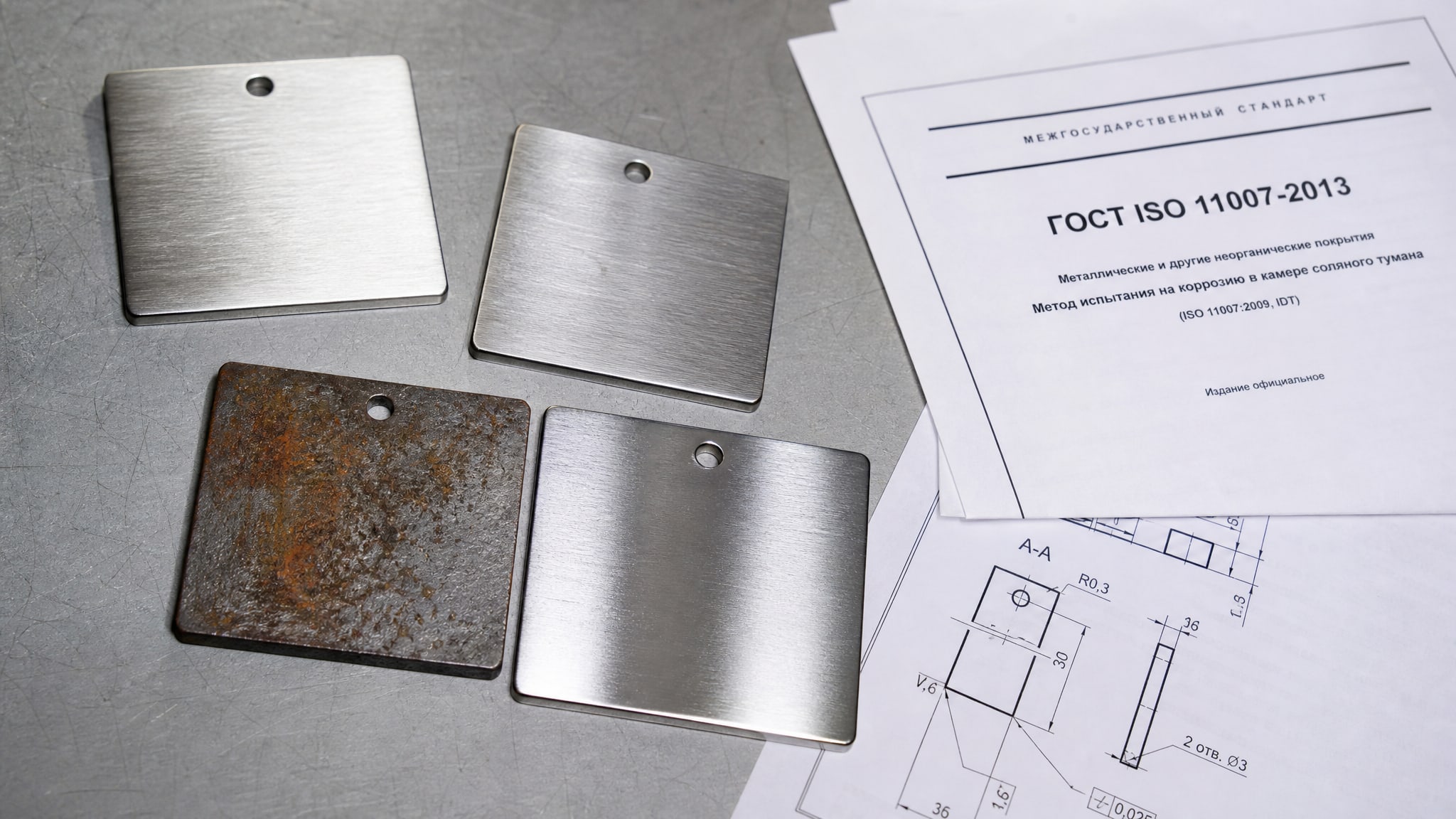

Стандарты и нормативные документы для испытания коррозионной стойкости
Основные регламентирующие документы включают:
| Стандарт | Область применения |
|---|---|
| ГОСТ 9.908-85 | Методы определения показателей коррозии и коррозионной стойкости металлов и сплавов |
| ГОСТ 9.905-82 | Протокол испытания при коррозионных испытаниях |
| ГОСТ ISO 11007-2013 | Контакт образца с водной средой при комнатной температуре, 24 часа |
| ГОСТ 1412 | Материал образца: чугун СЧ20 |
Также в практике используются отраслевые методики:
ММ 1.2.083–2008 - испытание сульфидно-оксидной коррозии;
СТО 1-595-7-312–2016 - оценка хлоридной коррозии.
При необходимости отнести результаты испытания на аккредитованной испытательной лаборатории, она должна иметь включенную в область аккредитации методику определения коррозионной стойкости по ГОСТ или иному признанному стандарту. На сайтах РосАккредитации размещен конфигуратор области аккредитации испытательной лаборатории, где можно проверить, располагает ли конкретный центр методикой для проведения нужного теста.
Влияние марки чугуна и состава на результаты испытаний
Коррозионная стойкость самого чугуна существенно зависит от его химического состава и микроструктуры.
Результаты исследований показывают, что введение легирующих элементов резко меняет поведение материала: например, чугун с содержанием алюминия 5,51% демонстрирует потери массы 64,4% при определенных условиях коррозионного испытания (удельные потери 3,22 × 10⁻⁴ г/(см²·ч)), что существенно выше, чем у нелегированного серого чугуна.
Для обеспечения воспроизводимости испытаний коррозионной активности СОЖ рекомендуется использовать стандартный образец чугуна марки СЧ20 по ГОСТ 1412, так как эта марка является базовой для сравнительных тестов. Если производство использует чугун иной марки (например, СЧ30 или СЧ35), необходимо отдельно убедиться, что выбранная СОЖ показывает приемлемые результаты именно на этом материале, поскольку коррозионное поведение может различаться.
Практическое применение полусинтетической водорастворимой СОЖ, такой как EFELE CF-621 для обработки стали, чугуна и алюминиевых сплавов, требует предварительного испытания коррозионной стойкости на образцах из чугуна, который используется в реальном производстве. Это особенно важно при переходе на новую СОЖ или при изменении поставщика.
Практические рекомендации по выбору и контролю СОЖ на производстве
При выборе СОЖ для линий механической обработки чугуна закупщики и инженеры должны запросить у поставщика или получить в аккредитованной лаборатории протокол испытания коррозионной стойкости на чугуне.
В протоколе должны быть указаны:
точная концентрация эмульсии, при которой проводилось испытание;
состав использованной воды (жесткость в мг-экв/дм³);
марка и форма чугунного образца;
время и температура выдержки;
результат по 5-балльной шкале или измеренные потери массы;
дата испытания и его соответствие конкретному ГОСТ или методике.
На производстве рекомендуется периодически (один раз в квартал-полугодие) проверять свежую СОЖ из новой партии концентрата на простой капельной пробе, используя стандартные чугунные стружки и чашки Петри. Это требует минимальных затрат и позволяет выявить отклонения в качестве на ранней стадии.
Если при капельном испытании на производстве обнаружены коррозионные пятна, необходимо проверить: жесткость воды (возможно, она отличается от стандартной), pH эмульсии (должен быть в пределах, рекомендованных поставщиком СОЖ), наличие загрязнений и срок годности концентрата. Часто проблема решается регулировкой жесткости воды или добавлением ингибитора коррозии.
Часто задаваемые вопросы
Какой результат считается приемлемым при испытании коррозионной стойкости чугуна?
Приемлемый результат - оценка 0 баллов, то есть полное отсутствие коррозионных пятен на фильтре после двухчасовой выдержки. Оценка 1 балл (следы в виде до трех точек менее 1 мм) допускается только при специальном согласовании с заказчиком и наличии соответствующего допуска в техническом условии. Оценки 2–4 балла означают отказ СОЖ.
Почему нужно использовать жесткую воду, а не обычную водопроводную?
Жесткость воды влияет на электролитическую активность среды и поведение защитных компонентов СОЖ. Жесткая вода 4,6 мг-экв/дм³ - это стандартизованная модель среды, которая приближена к реальным условиям на многих производствах. Испытание в разных водах дает разные результаты, поэтому для сравнительной оценки СОЖ нужна единая база.
Может ли 5% раствор СОЖ быть более коррозионным, чем 3%?
Да, это возможно, если в конкретной СОЖ при увеличении концентрации растворяются или концентрируются компоненты, ускоряющие коррозию. Однако обычно повышение концентрации снижает коррозионную активность благодаря выше-доле защитных присадок. Всегда нужно проводить испытание при той концентрации, которая предусмотрена в производственном регламенте.
Какой срок хранения имеют чугунные стружки для испытания?
Срок хранения чугунных стружек не должен превышать 2–3 недели после их изготовления. По истечении этого времени стружки окисляются на воздухе, что может исказить результаты. Поэтому стружки нужно готовить небольшими партиями или приобретать свежие у проверенного поставщика.
Как отличить испытание коррозионной стойкости чугуна от испытания коррозионной стойкости самой СОЖ?
Испытание коррозионной стойкости чугуна оценивает агрессивность СОЖ в отношении черного металла (результат - присутствие или отсутствие коррозионных пятен). Испытание коррозионной стойкости самого чугуна оценивает способность материала сопротивляться коррозии в агрессивной среде (результат - потеря массы, скорость коррозии). В контексте выбора СОЖ нужно первое испытание.
Заключение
Испытание коррозионной стойкости чугуна в среде водорастворимой СОЖ - это объективный и воспроизводимый процесс, при условии соблюдения стандартизованного протокола. Капельный метод с использованием жесткой воды 4,6 мг-экв/дм³, стандартного чугуна СЧ20, двухчасовой выдержки и 5-балльной шкалы оценки позволяет надежно отличить коррозионно-безопасную СОЖ от агрессивной.
Закупщикам и техническим специалистам рекомендуется требовать протоколы испытания коррозионной стойкости при выборе новой СОЖ, проводить контрольные пробы при получении каждой новой партии концентрата и сравнивать результаты в идентичных условиях. Это гарантирует, что на станках будет использована СОЖ, которая защищает инструмент и детали от коррозии, продлевая срок их службы.
