Запорную арматуру в пищевых трубопроводах смазывают составом с регистрацией NSF H1, если смазка может случайно попасть на продукт. Ее наносят только на обслуживаемые узлы и в минимально необходимом количестве, а излишки удаляют. H1 не разрешает прямой контакт смазки с пищей и не означает, что ею нужно покрывать трубопровод изнутри.
Этот материал полезен инженерам, техническим специалистам и снабженцам, которые выбирают смазку для трубопроводов пищевого производства и организуют обслуживание кранов, клапанов и уплотнений. Разберем, что означает H1, как наносить смазку и какие документы проверить перед закупкой.
Как выбрать смазку для трубопроводов пищевого производства
В пищевом производстве важен не общий ярлык «пищевая», а назначение и подтвержденный статус смазки.
Если при работе запорной арматуры состав может случайно попасть на продукт, выбирают зарегистрированную NSF H1 смазку. Эта категория рассчитана на непреднамеренный контакт, который технически возможен, но не является частью рецептуры или технологического процесса.
Понятие «смазка для трубопроводов» может подразумевать разные задачи. В данном случае речь идет о смазывании арматуры и ее вспомогательных узлов, а не о введении смазки в пищевой поток. Трубопроводы для смазки, по которым перемещают сам смазочный материал, тоже не следует смешивать с пищевыми трубопроводами: у этих систем разное назначение. Для пищевых кранов смазка должна соответствовать условиям возможного контакта с продуктом и требованиям к конкретному узлу.
При оценке состава проверьте регистрационные и технические документы. В них должно быть подтверждение H1 и указание на соответствие ингредиентов требованиям FDA 21 CFR 178.3570. Само слово «пищевая» на этикетке не заменяет документального подтверждения. Также важно не путать регистрацию H1 с ISO 21469: первый термин обозначает категорию смазки для случайного контакта с пищей, второй связан с гигиеническими требованиями к формулированию, производству и применению смазок.
При выборе полезно сверить назначение состава с задачей: смазывание уплотнения, защита поверхности от коррозии или обслуживание другого узла арматуры. NSF указывает эти варианты применения для H1-составов, но конкретная пригодность зависит от документации на продукт. Если описание не подтверждает требуемую область применения, одного обозначения категории недостаточно для обоснованного выбора.
Что означает NSF H1 для пищевой арматуры
NSF H1 допускает применение смазки в зонах, где возможен случайный контакт с пищей.
Это не допуск к прямому контакту и не разрешение наносить состав без ограничений. Смазка должна выполнять техническую задачу на оборудовании, а вероятность попадания на продукт нужно сводить к минимуму.
В материалах о H1 указывается ограничение непреднамеренного контакта до 10 ppm. Для силиконовых масел отдельно приводится предел 1 ppm. Эти значения описывают ограничения случайного контакта, а не целевое количество для нанесения на узел. Поэтому нельзя ориентироваться на них как на дозировку при обслуживании крана или клапана.
Регистрация H1 связана с требованиями к ингредиентам по FDA 21 CFR 178.3570. Проверяя документы, убедитесь, что подтверждение относится именно к выбранному составу и что производитель указывает область его применения. Формулировка «безопасно для пищевого производства» сама по себе не говорит, что смазка зарегистрирована в нужной категории.
ISO 21469 и NSF H1 не взаимозаменяемы. ISO 21469 задает гигиенические требования к формулированию, производству и применению смазок, которые могут контактировать с пищей в процессе переработки. H1, в свою очередь, обозначает категорию для случайного пищевого контакта. При закупке можно проверять оба документа, если они требуются внутренними процедурами предприятия, но нельзя подменять один другим.
H1 также не следует смешивать с категорией 3H. H1 относится к смазкам для возможного случайного контакта, тогда как 3H предназначен для прямого контакта и применяется, в частности, для разделительных агентов. Это разные категории с разным назначением.
Как смазывать запорную арматуру и уплотнения

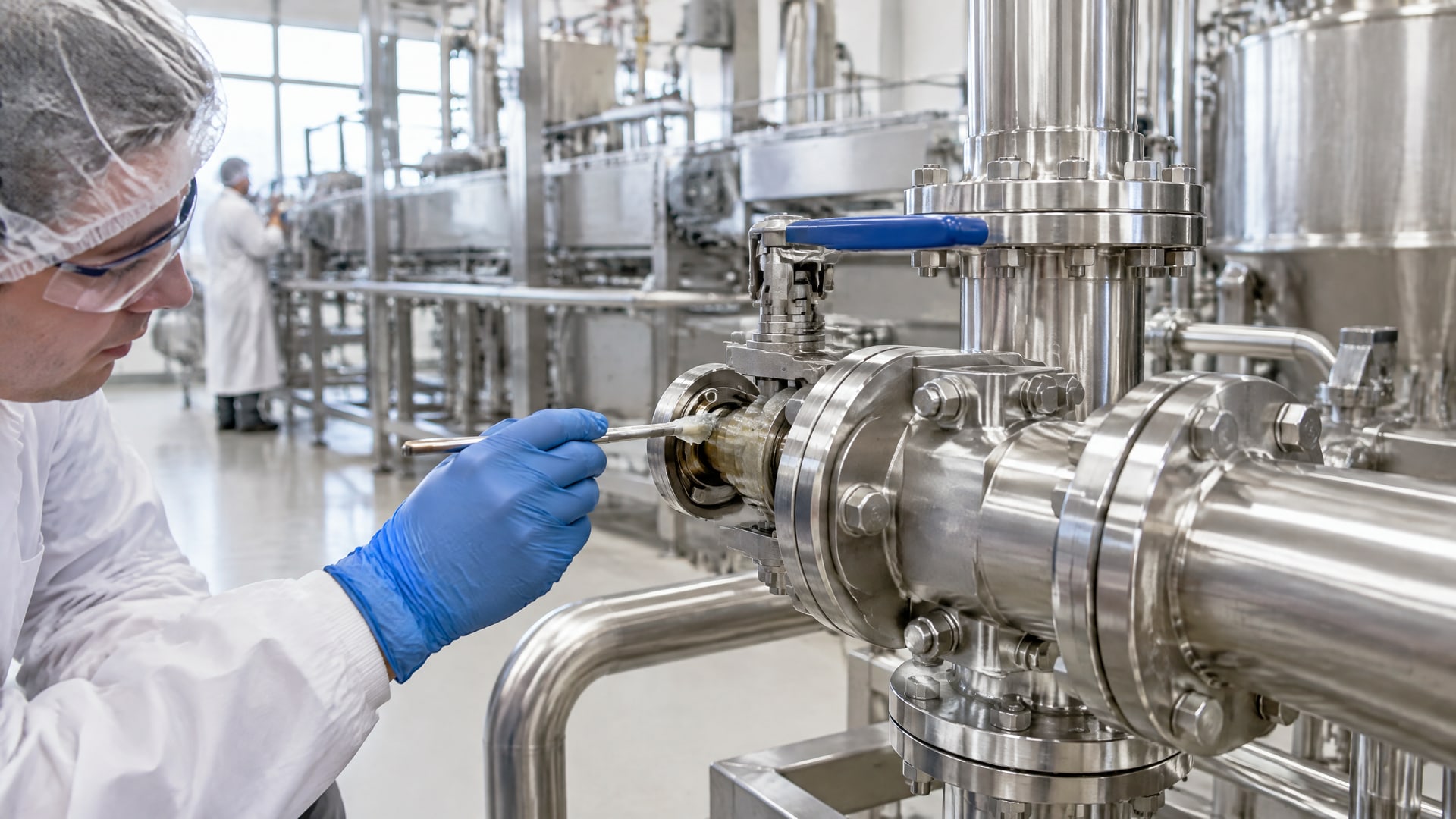

Перед обслуживанием определите, какие части арматуры требуют смазывания и может ли состав попасть в продукт.
Обычно внимание уделяют уплотнениям и узлам, где смазка нужна для работы или защиты поверхности. Наносить ее на весь внутренний объем пищевого трубопровода не нужно: H1-состав применяют на оборудовании, а не как добавку к пищевой среде.
Используйте минимально необходимое количество, достаточное для технической задачи. Излишек на поверхности оборудования способен стать переносчиком вещества в продукт, поэтому после нанесения его удаляют протиркой или мойкой. Та же логика действует, если смазку используют как антикоррозионную пленку или как разделительный агент для уплотнений крышек и затворов.
При обслуживании важно учитывать состояние уплотнения и режим работы арматуры. Если узел регулярно контактирует с моющими или дезинфицирующими растворами, смазку не следует наносить с расчетом на неограниченную защиту от их воздействия: подтверждать совместимость нужно по документации на состав и арматуру. При фреттинге, затрудненном холодном пуске или вымывании смазки сначала установите причину, а затем подберите состав, назначение которого соответствует узлу.

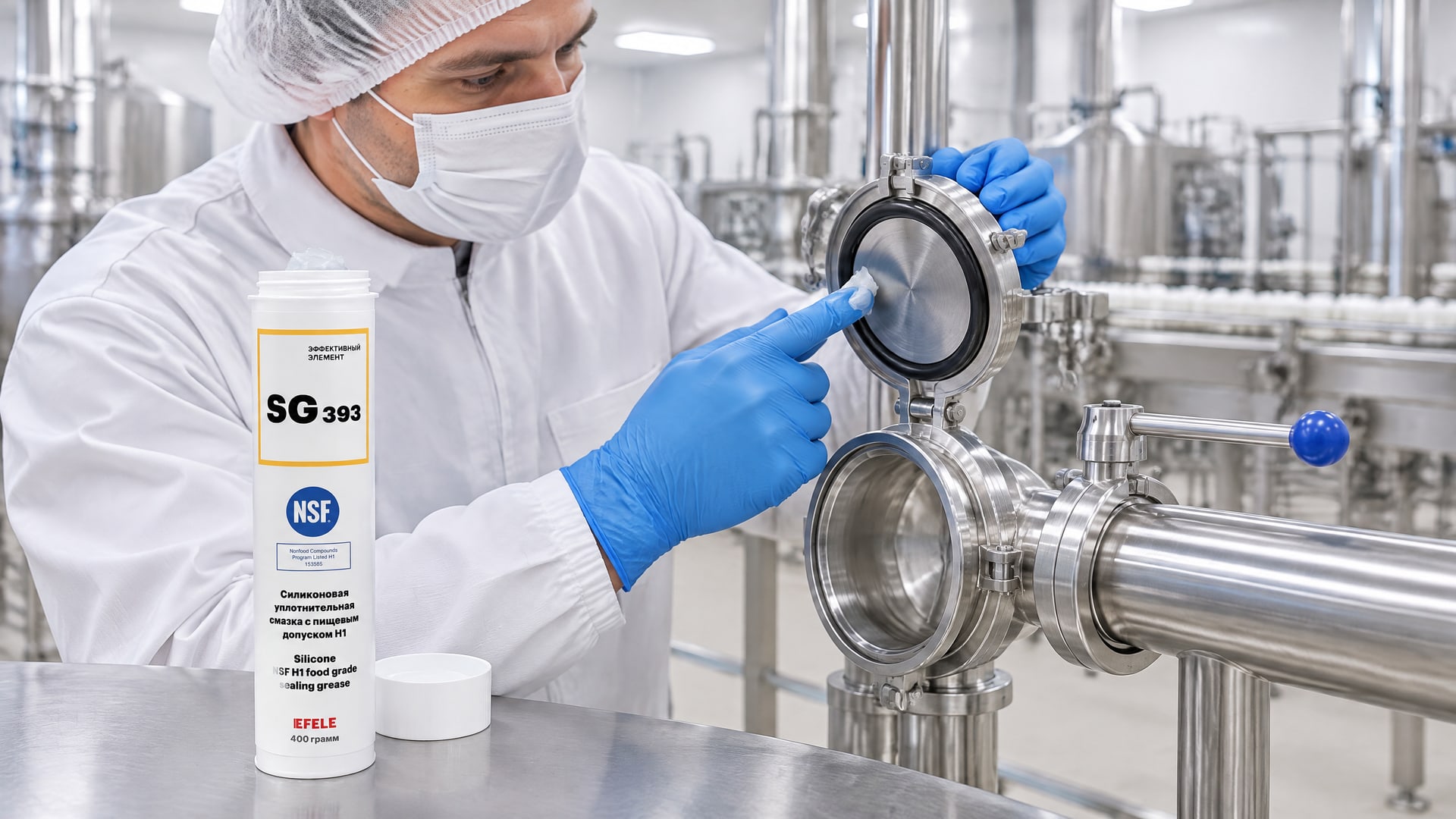

Для обслуживания уплотнений запорной арматуры в пищевых трубопроводах применяют EFELE SG-393, силиконовую смазку с NSF H1. Такой вариант рассматривают, когда требуется смазать и защитить уплотнение, а риск контакта с пищей исключить конструктивно нельзя. Наносить состав следует в минимально необходимом количестве, удаляя избыток после обработки.
Смазка помогает обслуживать уплотнение, но не заменяет его и не устраняет механическое повреждение. Если арматура теряет герметичность, проверьте состояние самого уплотнения и соответствие смазки узлу. Герметизация арматуры пищевой линии зависит от исправности уплотняющих деталей и корректного обслуживания, а не только от наличия смазочного материала.
Пищевые краны: смазка и герметизация арматуры пищевой линии

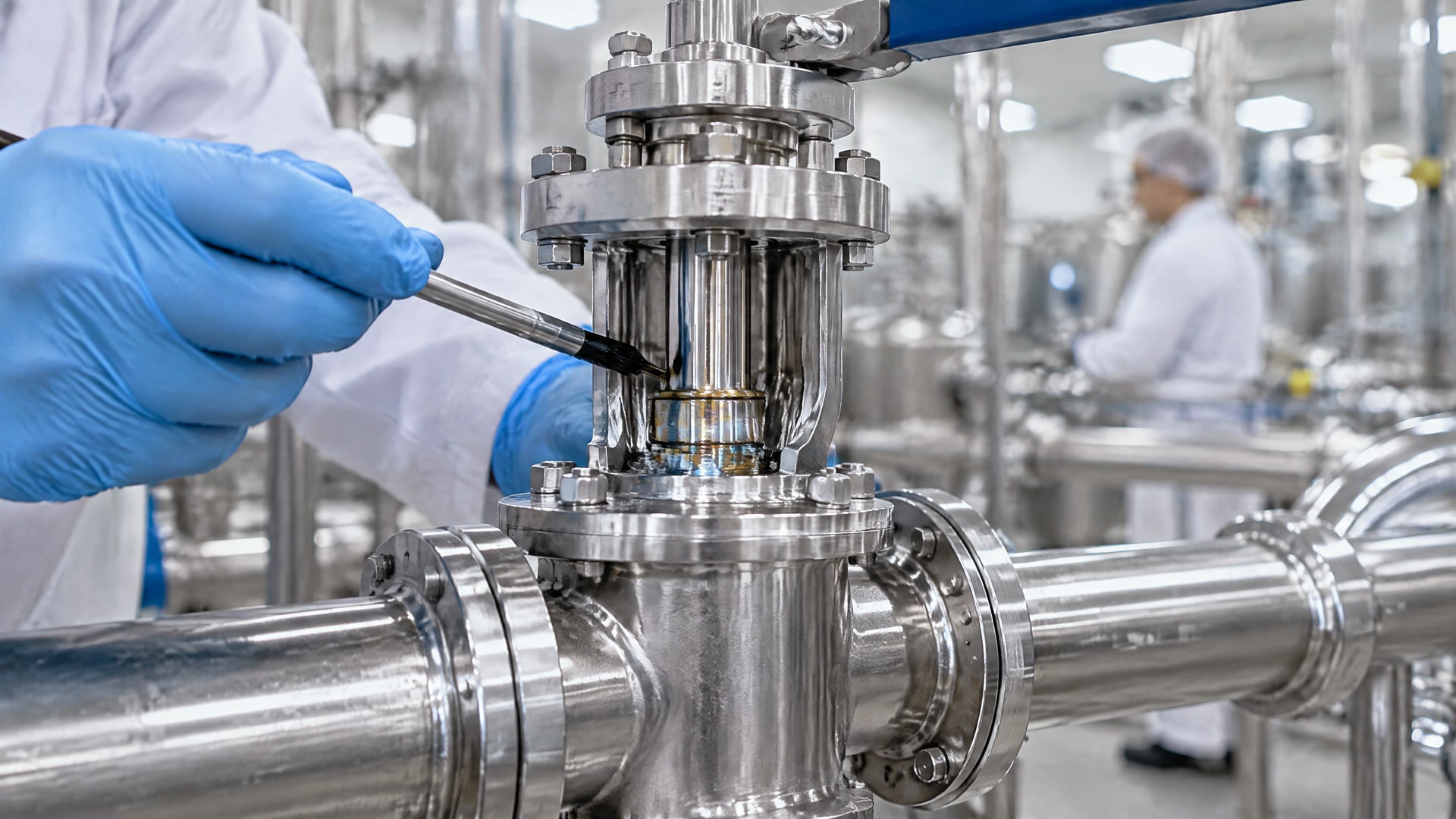

Пищевые краны и клапаны обслуживают с учетом того, что их смазываемые поверхности находятся рядом с продуктом.
Поэтому для смазки арматуры пищевой линии важно одновременно решить две задачи: обеспечить работу узла и не допустить избыточного переноса состава. H1 отвечает на вопрос о допустимой категории при случайном контакте, но не отменяет требования к аккуратному нанесению.

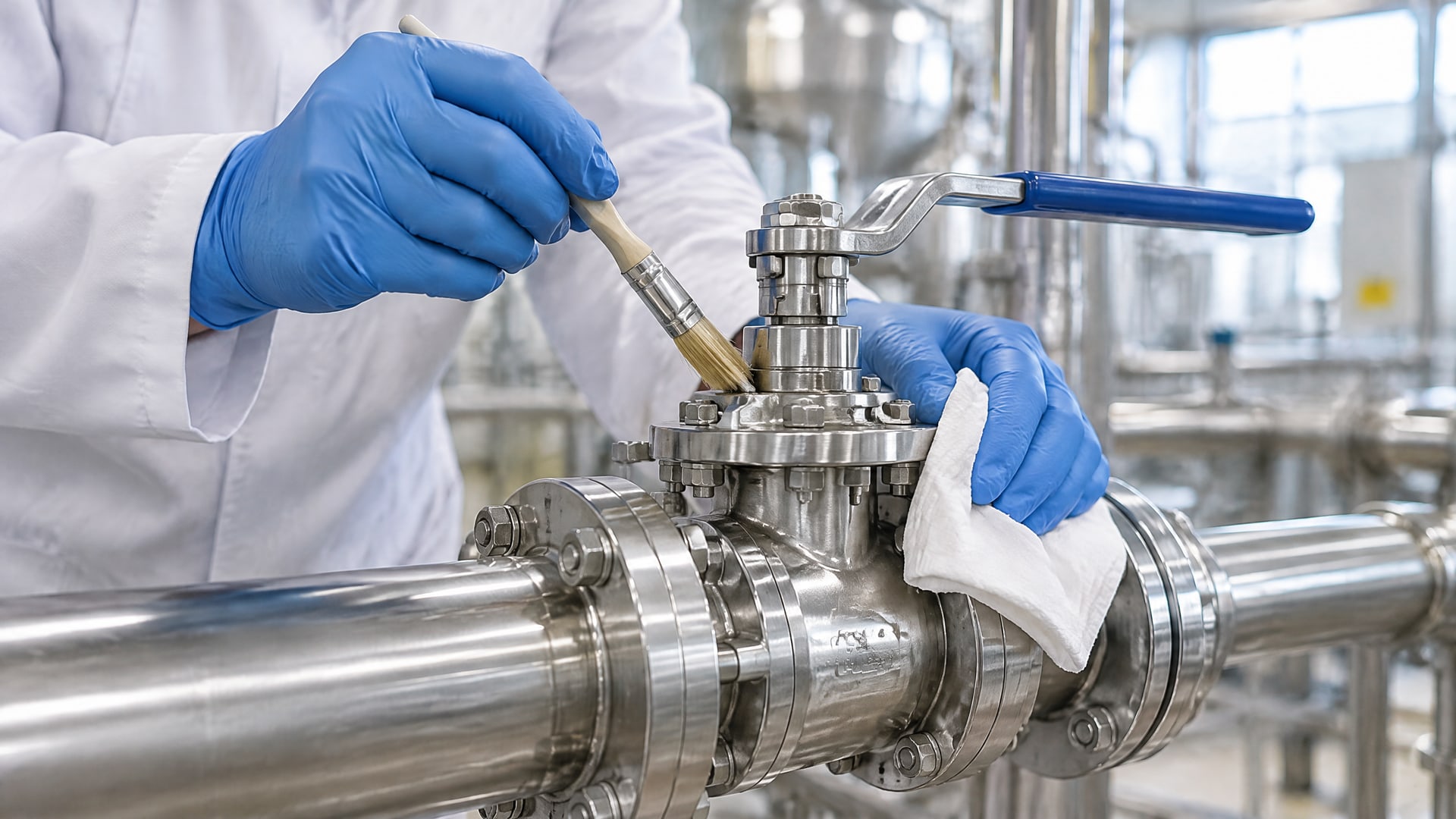

При разборке или плановом обслуживании сначала определяют, какие поверхности и уплотнения предусмотрены для смазывания. Не следует автоматически наносить состав на все доступные детали: решение принимают по назначению узла и документации. Затем применяют минимальное количество смазки, необходимое для работы, и убирают излишек протиркой или мойкой. Такой порядок соответствует рекомендациям NSF для H1-составов, в том числе при применении на уплотнениях и как антикоррозионной пленки.

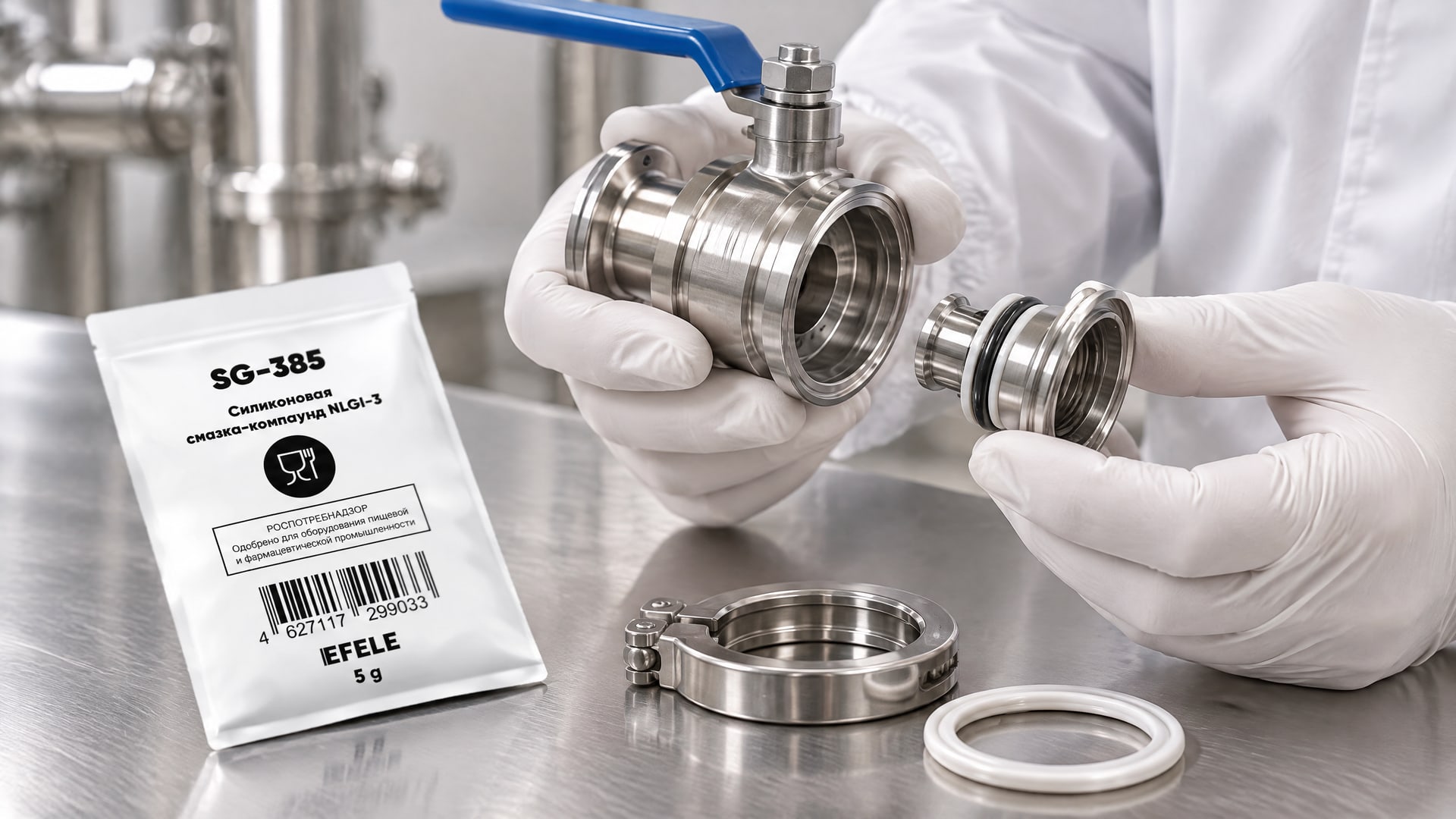

Если на участке есть направляющие пневматических или гидравлических цилиндров, их задача отличается от смазывания уплотнения пищевого крана. Для уплотнений арматуры, направляющих таких цилиндров и других узлов, которым нужен пищевой допуск, применяют EFELE SG-385, силиконовую смазку NSF H1. При выборе сверяют область применения в документации с конкретным узлом, а не переносят решение с одной детали на другую только из-за общего обозначения H1.
Если после нанесения смазки на поверхности остается избыток, его необходимо удалить. Это относится и к наружным поверхностям арматуры, если состав может попасть на продукт при эксплуатации или мойке. Сама по себе регистрация H1 не делает избыточное нанесение приемлемым и не превращает смазку в средство для герметизации трубных соединений.

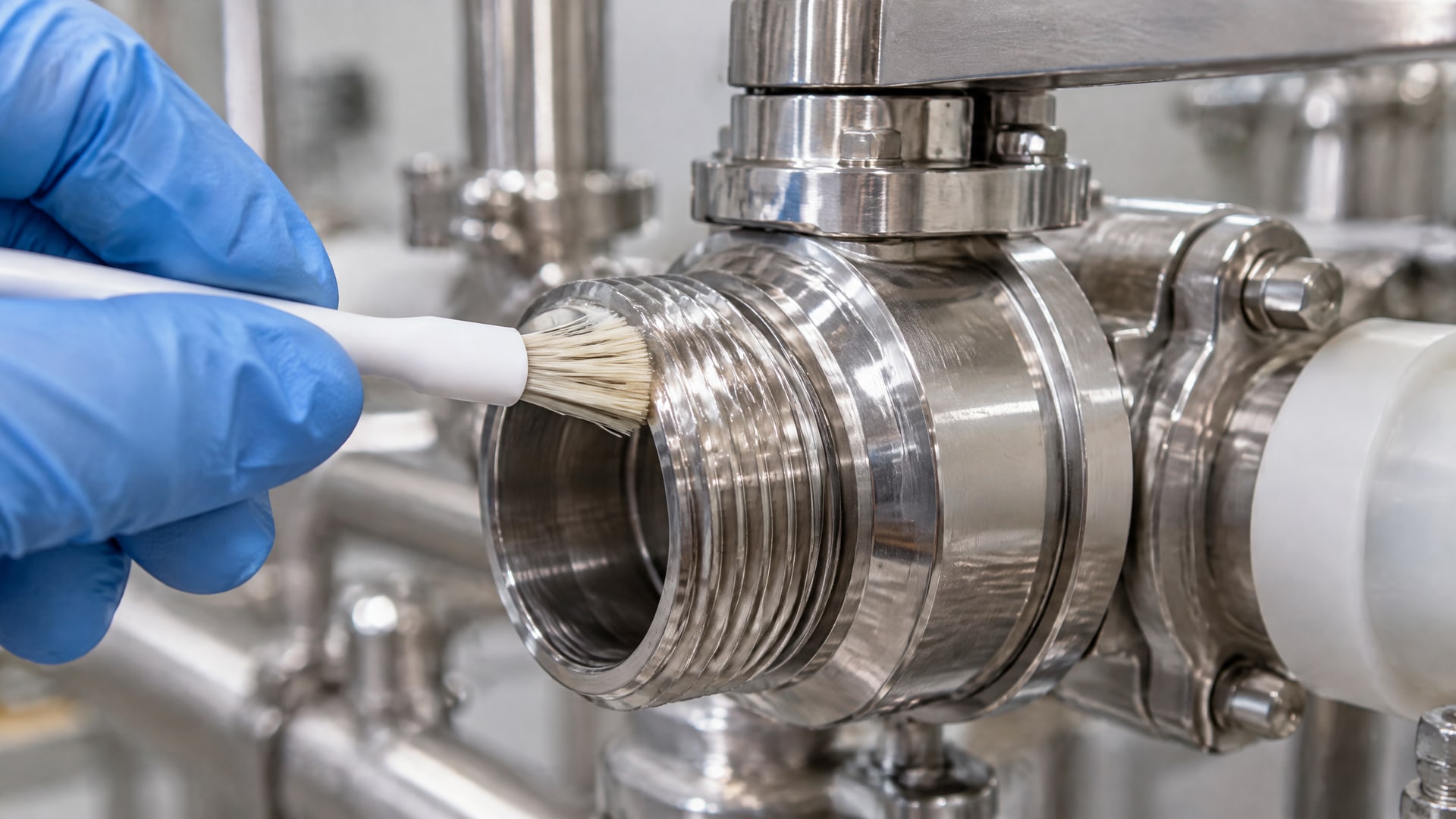

При проблемах с герметичностью отдельно оценивают уплотнительный элемент и условия его работы. Смазка может использоваться для обслуживания уплотнения, но не служит заменой прокладке или ремонту поврежденной детали. Такой подход помогает не путать смазку арматуры с герметиком для резьбовых соединений водопровода и другими средствами, предназначенными для иных задач.
Как проверить документы и организовать применение
До закупки снабженец и технический специалист должны согласовать, для какого узла нужна смазка и возможен ли контакт с пищей.
Если контакт возможен, проверьте регистрацию NSF H1, соответствие ингредиентов требованиям FDA 21 CFR 178.3570 и описанную производителем область применения. При наличии требования к гигиеническому стандарту отдельно выясните, подтверждено ли соответствие ISO 21469: оно не заменяет H1.
В документах важно соотнести категорию смазки с фактической задачей. Состав может быть предназначен для смазывания узла, формирования защитной антикоррозионной пленки или применения на уплотнении как разделительный агент. Эти назначения не означают, что один продукт подходит для всех деталей арматуры. Если область применения неясна, запросите подтверждение у поставщика или производителя до внесения смазки в производственную процедуру.
Для повторяемого обслуживания зафиксируйте в рабочей инструкции точки нанесения, минимально необходимое количество и способ удаления излишков. Не указывайте произвольную дозировку: в доступных данных нет универсального значения для всех типов арматуры. Количество зависит от конкретного узла и должно определяться по технической документации, а общий принцип остается неизменным: смазки должно быть столько, сколько нужно для задачи, без избыточного остатка на оборудовании.
При приемке партии сверяйте наименование и документы конкретного состава, а не только описание в карточке товара. Если продукт заменяют, заново проверяют его категорию и пригодность для обслуживаемого узла. Такая проверка особенно важна, когда на одном участке применяют несколько видов арматуры или разные материалы уплотнений.
Часто задаваемые вопросы
Можно ли наносить H1-смазку внутрь пищевого трубопровода?
Нет, H1 не разрешает целевое внесение смазки в пищевую среду. Категория предназначена для оборудования, где случайный контакт технически возможен. Состав наносят на обслуживаемые узлы, например на уплотнения, в минимально необходимом количестве, а излишки удаляют протиркой или мойкой.
Что означает фраза «трубопроводы для смазки»?
Так могут называть трубопроводы, предназначенные для перемещения смазочного материала, но в этой статье речь идет о пищевых трубопроводах и их запорной арматуре. Смазку здесь наносят на отдельные узлы оборудования, а не используют как транспортируемую среду или добавку к продукту.
Чем NSF H1 отличается от ISO 21469?
NSF H1 обозначает категорию смазок для возможного случайного контакта с пищей. ISO 21469 устанавливает гигиенические требования к формулированию, производству и применению смазок, которые могут контактировать с пищей при переработке. Это связанные, но разные обозначения; одно не заменяет другое.
Можно ли использовать H1-смазку для уплотнений пищевых кранов?
Да, H1-составы применяют на узлах, где возможен случайный контакт с продуктом, в том числе на уплотнениях. Перед применением проверьте документацию конкретной смазки и убедитесь, что ее назначение соответствует материалу и функции уплотнения. Нанесите минимально необходимое количество и удалите избыток.
Заключение
Для запорной арматуры пищевых трубопроводов выбирают смазку с регистрацией NSF H1, если возможен случайный контакт с продуктом. Ее используют для обслуживания предусмотренных узлов и уплотнений, а не для смазывания пищевого потока. Минимальное нанесение и удаление излишков остаются обязательными мерами даже при наличии H1.
Перед закупкой определите обслуживаемый узел, сверьте область применения смазки, регистрацию H1 и документы по FDA 21 CFR 178.3570. Затем внесите в рабочую инструкцию точки нанесения и порядок удаления избытка, опираясь на документацию выбранного состава и арматуры.
