Анаэробные фиксаторы вал-втулочных соединений - это специализированные составы, которые полимеризуются в отсутствие воздуха и в контакте с металлом, образуя твердый слой, надежно фиксирующий и распределяющий нагрузку по соединению. В промышленности их применяют для фиксации втулок на валах, восстановления посадок подшипниковых узлов и предотвращения смещения цилиндрических деталей при вибрации.
Выбор правильного фиксатора зависит в первую очередь от диаметрального зазора между валом и втулкой, типа посадки и условий нагрузки. Статья поможет техническим специалистам, инженерам и закупщикам разобраться в параметрах выбора, избежать типичных ошибок и подобрать состав для конкретной задачи - от микрозазоров в точных узлах до ремонта изношенных посадок.
Роль диаметрального зазора в выборе фиксатора
Диаметральный зазор - главный параметр, определяющий выбор анаэробного фиксатора.
Это расстояние между внешней поверхностью вала и внутренней поверхностью втулки в их контакте. Состав должен заполнить этот зазор и создать прочную полимерную пленку, которая передает усилия от одной детали к другой.
Для узких зазоров (до 0,15 мм, или 0,006 дюйма) применяют низковязкие составы - они легко проникают в микрощели и обеспечивают равномерное распределение вещества по всей контактной поверхности. В таких посадках состав быстро схватывается и достигает рабочей прочности. Примером является применение низковязких решений для slip fit соединений, где зазор минимален или соединение близко к натягу.
Для средних зазоров (0,15-0,3 мм) используют универсальные retaining compounds среднего класса вязкости. Они обеспечивают баланс между проникаемостью в зазор и удержанием объема состава в соединении.
Когда зазор превышает 0,3 мм, например при восстановлении изношенных посадок, требуются специализированные ремонтные составы с высокой способностью заполнения. Некоторые из них рассчитаны на заполнение зазоров до 0,5 мм диаметрально. При увеличении диаметрального зазора итоговая механическая прочность соединения закономерно снижается, поэтому выбор состава для большого зазора - это компромисс между практической необходимостью восстановления и приемлемым уровнем прочности.
Максимальная прочность соединения обычно достигается при зазоре 0,075 мм или меньше. Это необходимо учитывать при проектировании сборочных процессов: если требуется наивысшая нагрузочная способность, нужно контролировать допуски на вал и втулку так, чтобы диаметральный зазор не превышал эту величину.
Подбор фиксатора по типам посадок и условиям нагрузки
Анаэробные фиксаторы применяют при различных типах посадок, и для каждого режима выбор состава и способ нанесения имеют особенности.
Slip fit (свободная посадка)
Slip fit предполагает подвижное соединение с явным зазором, куда детали вставляются без усилий. Для фиксации в таком режиме используют низковязкие составы, которые заполняют минимальный зазор и фиксируют две части в единую конструкцию. Состав наносят обычно на обе сопрягаемые поверхности перед сборкой. Это предотвращает проворачивание и смещение втулки или деталей подшипникового узла при вибрации.
Press fit (прессовая посадка)
При press fit деталь запрессовывают с некоторым давлением. Во многих современных конструкциях анаэробный фиксатор применяют не вместо прессовки, а в дополнение к ней - для повышения надежности соединения, уменьшения фреттинга (износа от микромовения поверхностей) и предотвращения самораскручивания при вибрационных нагрузках. Состав наносят на вал перед запрессовкой втулки или подшипника. После нанесения сборку нужно провести до начала схватывания состава.
Shrink fit (натяг)
Натяг применяют в высоконагруженных узлах. Анаэробный фиксатор здесь дополняет геометрический натяг и защищает соединение от окисления и попадания влаги во внутренние микропоры, которые образуются при пластической деформации металла. Состав обеспечивает герметичность и препятствует коррозии сопряжения.
Для высоких нагрузок и вибрирующих систем выбирают высокопрочные retaining compounds, способные выдерживать крутящие и осевые усилия. В таких условиях роль фиксатора - это не только позиционирование, но и активное распределение и гашение нагрузок по контактной поверхности.
Для низких температур и пассивных металлов (нержавеющая сталь, титан, алюминиевые сплавы) рекомендуется применять активатор - состав, ускоряющий полимеризацию. Без активатора на холодных поверхностях или при слабой химической активности металла отверждение может растянуться и не достичь полной прочности в разумный срок.
Быстроотверждаемые составы: когда они нужны
Быстроотверждаемые анаэробные фиксаторы вал-втулочные применяют в условиях, когда сборочный цикл должен быть максимально коротким или когда детали нельзя долго удерживать в сборочном приспособлении.
Типовой фиксатор достигает фиксирующей прочности за несколько минут, но полная полимеризация обычно занимает около 24 часов при комнатной температуре. Быстроотверждаемые варианты достигают рабочей прочности быстрее - иногда за 10-20 минут при использовании активатора. Это особенно важно на конвейерных линиях, где каждый час останова системы влечет экономические потери.
Активатор не входит в сам фиксатор; это отдельный состав (обычно жидкость), который наносят тонким слоем на одну из сопрягаемых поверхностей перед нанесением фиксатора. Активатор ускоряет полимеризацию на несколько порядков, что позволяет достичь рабочей прочности за минуты вместо часов.
Выбор между стандартной и быстроотверждаемой схемой зависит от пропускной способности производства, доступности активатора и требований технологии. На высокоскоростных конвейерах обычно оправдано применение активатора и быстрого фиксатора; в условиях, где детали могут выстоять 24 часа, ускорение часто не критично.
Подготовка поверхностей и правильное нанесение фиксатора
Успешное применение анаэробного фиксатора на 70% зависит от подготовки сопрягаемых поверхностей.
Загрязнения, масло и смазка препятствуют нормальному отверждению состава и приводят к потере прочности соединения.
Перед нанесением фиксатора необходимо:

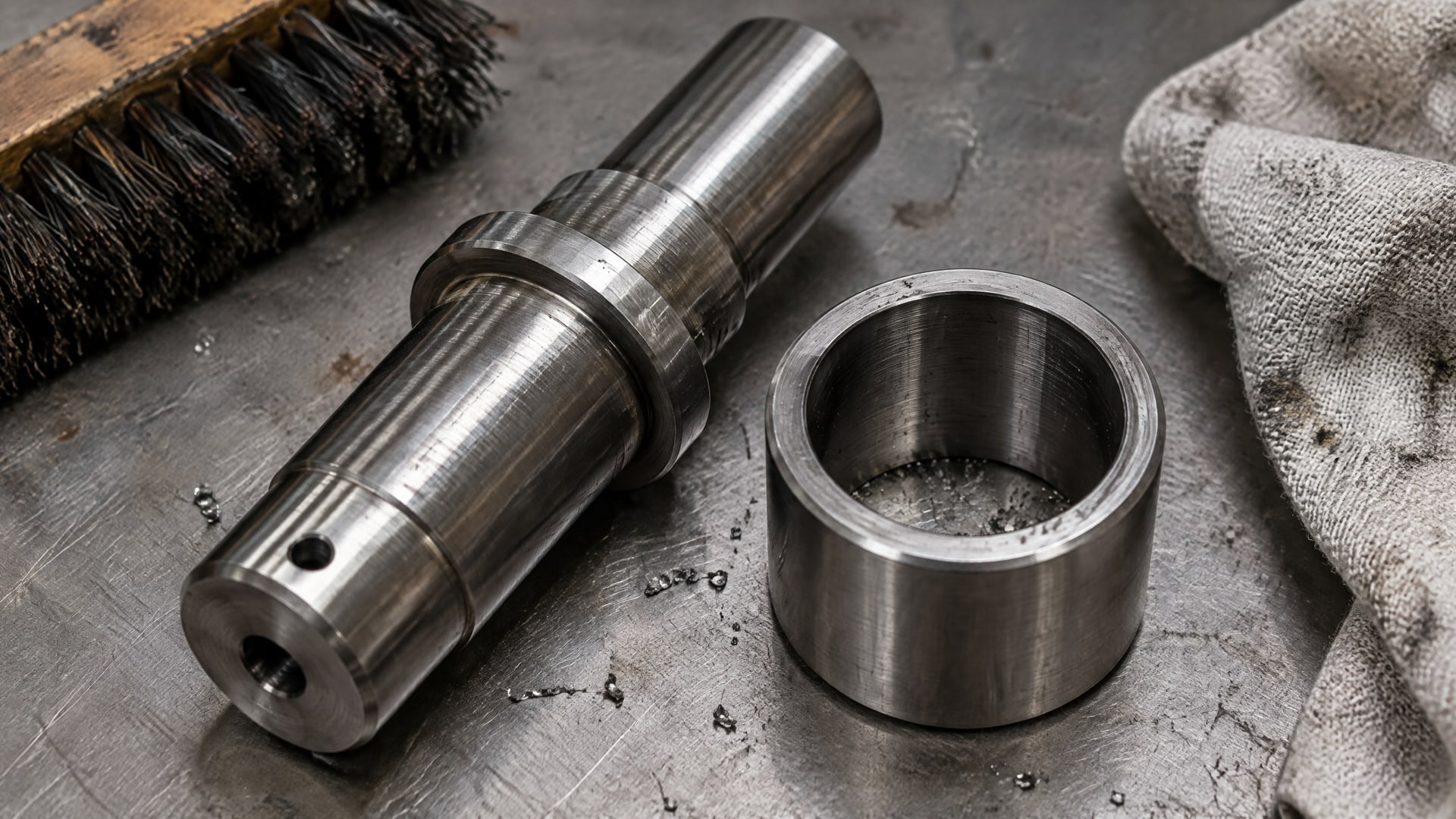

очистить вал и внутреннюю поверхность втулки механическим способом (щеткой, ершом или ветошью) для удаления рыхлых загрязнений и окислов;
обезжирить детали специальным очистителем или эквивалентным растворителем, чтобы удалить остатки масла и смазки;
просушить детали перед сборкой.
Если перейти к нанесению фиксатора, то состав обычно рекомендуется наносить на обе контактные поверхности при slip fit соединениях и на вал при press fit. Тонкий равномерный слой обеспечивает лучшее распределение и быстрое схватывание. Нет необходимости применять толстый слой - избыток состава просто вытечет из зазора и не улучшит прочность.
После нанесения детали нужно собрать и скрепить приспособлением или самостоятельно удерживать в нужной позиции до начала схватывания. Если требуется точная соосность (например, при сборке подшипниковых узлов), то выравнивание должно быть завершено еще до полного отверждения состава. После предварительного схватывания (обычно за несколько минут) детали можно отпустить и передать на дальнейшую обработку. Полная прочность достигается через 24 часа при комнатной температуре.
Восстановление и ремонт изношенных посадок втулок и подшипников
При длительной эксплуатации механизмов втулки и посадочные гнезда подшипников изнашиваются, и первоначальные допуски нарушаются.
Традиционно такие детали либо полностью заменяют, либо отправляют на механическую обработку (растачивание, шлифование). Анаэробные ремонтные фиксаторы предлагают более экономичную альтернативу.
Ремонтные составы рассчитаны на восстановление посадок с диаметральным зазором до 0,5 мм. После нанесения состава на вал и вставки его в изношенную втулку фиксатор заполняет увеличенный зазор и создает своего рода полимерную "прокладку", которая восстанавливает геометрическую и механическую целостность соединения.
Такой ремонт имеет смысл, если:
стоимость механической обработки или замены детали высока;
производство привязано к определенным посадочным размерам и внезапная замена деталей нарушит сборочный процесс;
требуется восстановление в полевых условиях, где нет доступа к станкам.
При восстановлении большого зазора нужно понимать, что прочность соединения будет ниже, чем при новых деталях с нормальным зазором. Поэтому ремонт анаэробным фиксатором рекомендуется для узлов со средними или умеренными нагрузками, а не для критичных высоконагруженных конструкций.
Выбор между стандартным retaining compound и ремонтным решением прост: если зазор меньше 0,15 мм, подойдет стандартный состав; если зазор в диапазоне 0,15-0,35 мм, требуется универсальный high-strength вариант; если зазор превышает 0,35 мм, нужен специализированный ремонтный состав для больших зазоров.
Выбор между марками: высокопрочные, термостойкие и универсальные варианты
На рынке анаэробных фиксаторов представлено множество марок, различающихся по прочности, температурной стойкости и вязкости.
Основные категории:
Универсальные фиксаторы (средней прочности)
Эти составы работают в большинстве стандартных промышленных приложений: фиксация валов в редукторах, втулок подшипников, зубчатых колес на валах. Они сочетают приемлемую прочность, широкий температурный диапазон работы (от -40 до +100 °C) и доступную цену. Универсальные фиксаторы обычно рекомендуются при отсутствии специальных требований к экстремальным условиям.
Высокопрочные фиксаторы
Применяют при высоких крутящих и осевых нагрузках, частой вибрации и в конструкциях, где смещение недопустимо. Они образуют более жесткое соединение и лучше выдерживают динамические нагрузки. Высокопрочные составы часто используют в автомобильной промышленности, тяжелом машиностроении и при фиксации втулок в высокоскоростных узлах.
Термостойкие фиксаторы
Работают при повышенных температурах - до +150 °C, +180 °C и выше. Такие составы требуются в узлах, подвергаемых нагреву: подшипники редукторов, втулки выходных валов, узлы вблизи источников тепла. Термостойкие варианты обычно имеют более высокую цену и требуют повышенной чистоты поверхностей при сборке.
EFELE 126 обеспечивает термостойкость до +180 °C при зазоре до 0,25 мм, что подходит для узлов с умеренными нагрузками и требованием к тепловой стойкости.
Низковязкие и высокозаполняющие варианты
Низковязкие составы текут и проникают в микрощели; высокозаполняющие (густые) лучше держат объем в больших зазорах и ремонтных приложениях. Для slip fit с минимальным зазором выбирают низковязкие; для ремонтных работ - высокозаполняющие.
При выборе марки смотрите на технический лист продукта (TDS), где указаны допускаемые зазоры, температурный диапазон, время схватывания и полимеризации, а также совместимость с конкретными металлами.
Нормативы и стандарты для фиксаторов вал-втулочных соединений
Анаэробные retaining compounds проверяются и оцениваются по международным стандартам, которые регламентируют методику испытания, требования к прочности и долговечности.
ISO 10123 и ISO 10964 - ключевые стандарты, связанные с проверкой свойств удерживающих составов. Они определяют методики испытания на сдвиг, выход на рабочую прочность, стойкость к повышенным температурам и влажности.
Для посадочных деталей и подшипниковых узлов важны также стандарты ISO 2982-1 (взаимосвязь допусков и посадок для роликовых подшипников), DIN 5415 и DIN 5416, которые регламентируют геометрические допуски втулок и гнезд подшипников.
При проектировании сборки с применением анаэробного фиксатора рекомендуется проверить соответствие материалов и геометрии требованиям этих стандартов. Например, если втулка выполнена из чугуна или алюминиевого сплава, требуется убедиться, что выбранный фиксатор совместим с этим материалом и не приведет к коррозии или растворению покрытия.
Частые ошибки и заблуждения при выборе фиксатора
Ошибка 1: выбор "самого прочного" фиксатора без учета зазора
Многие закупщики ошибочно полагают, что максимальная марка прочности гарантирует надежное соединение в любых условиях. На самом деле прочность соединения зависит не только от марки фиксатора, но и от реального диаметрального зазора. Если зазор больше, чем рассчитан состав, то полимеризация будет неполной, и итоговая прочность окажется ниже ожиданий.
Ошибка 2: нанесение фиксатора на загрязненную или масляную поверхность
Загрязнение, масло и старая смазка мешают нормальному отверждению состава. Даже тонкая масляная пленка может привести к потере половины прочности соединения или более. Обезжиривание - обязательный шаг, который нельзя пропускать или делать "на глаз".
Ошибка 3: предположение, что состав сразу набирает полную прочность
Типовой фиксатор достигает фиксирующей прочности за несколько минут, но полная полимеризация обычно занимает около 24 часов. Если нагружать соединение раньше, оно может дать трещину или сместиться. На конвейерах с быстрым циклом нужно либо применять активатор, либо заложить время выдержки перед нагружением.
Ошибка 4: неправильная диагностика причины отказа
Если соединение неожиданно вышло из строя, часто винят сам фиксатор. На самом деле причины могут быть: большой зазор, загрязненные поверхности, недостаточное обезжиривание, применение неправильно подобранного активатора (или его отсутствие при необходимости), нагружение до полной полимеризации. Прежде чем менять марку фиксатора, нужно проверить технологию применения.
Ошибка 5: применение фиксатора без активатора на пассивных металлах
Нержавеющая сталь, алюминиевые сплавы и титан более инертны, чем углеродистая сталь. Анаэробный фиксатор на таких материалах может отверждаться вяло и неполностью. Использование активатора ускоряет процесс и гарантирует надежное отверждение.
Часто задаваемые вопросы
Какой фиксатор выбрать для вала с зазором 0,2 мм?
При зазоре 0,2 мм подходит универсальный retaining compound среднего класса вязкости. Если требуется высокая прочность - выбирайте high-strength вариант. Если зазор в пределах 0,15-0,3 мм, стандартный состав обеспечит приемлемую прочность. Проверьте технический лист продукта, чтобы убедиться, что указанный диапазон зазоров совпадает с вашей посадкой.
Можно ли использовать фиксатор для восстановления втулки с износом 0,4 мм?
Да, но с оговорками. Для зазоров свыше 0,35 мм нужен специализированный ремонтный состав, рассчитанный на большие зазоры. Прочность соединения будет ниже, чем при нормальном зазоре, поэтому такой ремонт подходит только для узлов со средними или умеренными нагрузками. При высоконагруженных сопряжениях рекомендуется механическая обработка или замена детали.
Нужен ли активатор при сборке на холодном воздухе?
Да, активатор ускоряет полимеризацию и особенно полезен при низких температурах (ниже +10 °C), а также при работе с пассивными металлами (нержавеющая сталь, алюминий). На холодных поверхностях без активатора отверждение может растянуться на несколько часов вместо минут.
Какова разница между фиксатором "638" и "660"?
Обе марки - высокопрочные анаэробные фиксаторы, но они различаются диапазоном допускаемых зазоров и вязкостью. Точные спецификации зависят от производителя. Рекомендуется сравнить технические листы обеих марок и выбрать ту, которая лучше соответствует вашему диаметральному зазору и условиям нагрузки.
Почему фиксатор не схватился после нанесения?
Причины: загрязненные или масляные поверхности (самая распространенная), недостаточное обезжиривание, нанесение на пассивный металл без активатора, нарушение условий хранения фиксатора (истекший срок годности, неправильная температура), неправильный выбор состава для конкретного металла. Проверьте в первую очередь чистоту и обезжиривание поверхностей; если это не помогло, используйте активатор.
Заключение
Выбор анаэробного вал-втулочного фиксатора - это прежде всего выбор по диаметральному зазору, типу посадки и условиям нагрузки. Низковязкие составы работают для микрозазоров и slip fit, универсальные фиксаторы подходят для большинства стандартных приложений, а высокопрочные и ремонтные варианты - для нагруженных узлов и восстановления изношенных посадок.
Успех применения на 70% зависит от правильной подготовки поверхностей: тщательная очистка, обезжиривание, использование активатора при необходимости и соблюдение времени полимеризации перед нагружением. EFELE 124 охватывает диапазон зазоров до 0,15 мм с высокой прочностью и допуском к контакту с пищевыми продуктами, что делает его подходящим выбором для пищевых производств и фармацевтических линий. При возникновении вопросов по подбору консультируйтесь с техническими листами продуктов и, при необходимости, с производителем - правильный выбор предотвратит переборку и снизит затраты на ремонт.
