Пресс-масленка (тавотница) - это компактное устройство, которое поддерживает нужный объем смазочного материала в узлах трения без разборки конструкции. Выбор правильного инструмента для ее заправки определяет эффективность смазывания, срок службы оборудования и безопасность работ на площадке. Техническому специалисту нужно понимать, какие типы инструментов существуют, как они работают и когда применять каждый из них. Эта статья даст инженерам и закупщикам четкие критерии подбора, чтобы свести ошибки и простои к минимуму.
Заправка масленок - простая операция, но от ее качества зависит надежность всей системы смазывания. В процессе обслуживания встречаются загрязненные, закоксованные или труднодоступные точки, где стандартный шприц неэффективен. Знание типов инструмента и их возможностей экономит время техника и предотвращает преждевременный выход оборудования из строя.
Назначение и принцип работы пресс-масленки
Пресс-масленка предназначена для индивидуальной подачи смазки к узлам трения и поддержания требуемого количества смазочного материала в канале.
Она позволяет пополнять смазку без остановки и разборки оборудования - это критично для производственных линий, где каждый час простоя связан с убытками.
Конструкция основана на простом обратном клапане: внутри корпуса размещены стальной шарик и пружина. Когда техник нагнетает смазку через инструмент, давление отжимает шарик, открывая канал. После того как нагнетание прекращается, пружина возвращает шарик на место, плотно закрывая отверстие. Эта конструкция не только подает смазку, но и защищает внутренний канал от попадания грязи и пыли.
Пресс-масленки работают с густыми смазочными маслами и пластичными консистентными смазками. При выборе смазки для конкретного узла техник должен сверяться со спецификацией оборудования, так как разные среды (высокие температуры, влажность, агрессивные пары) требуют разных по составу материалов.
Типы инструментов для заправки и их применение
Инструментарий для работы с пресс-масленками включает несколько категорий, каждая из которых решает свою задачу.
Смазочные шприцы для базовой заправки

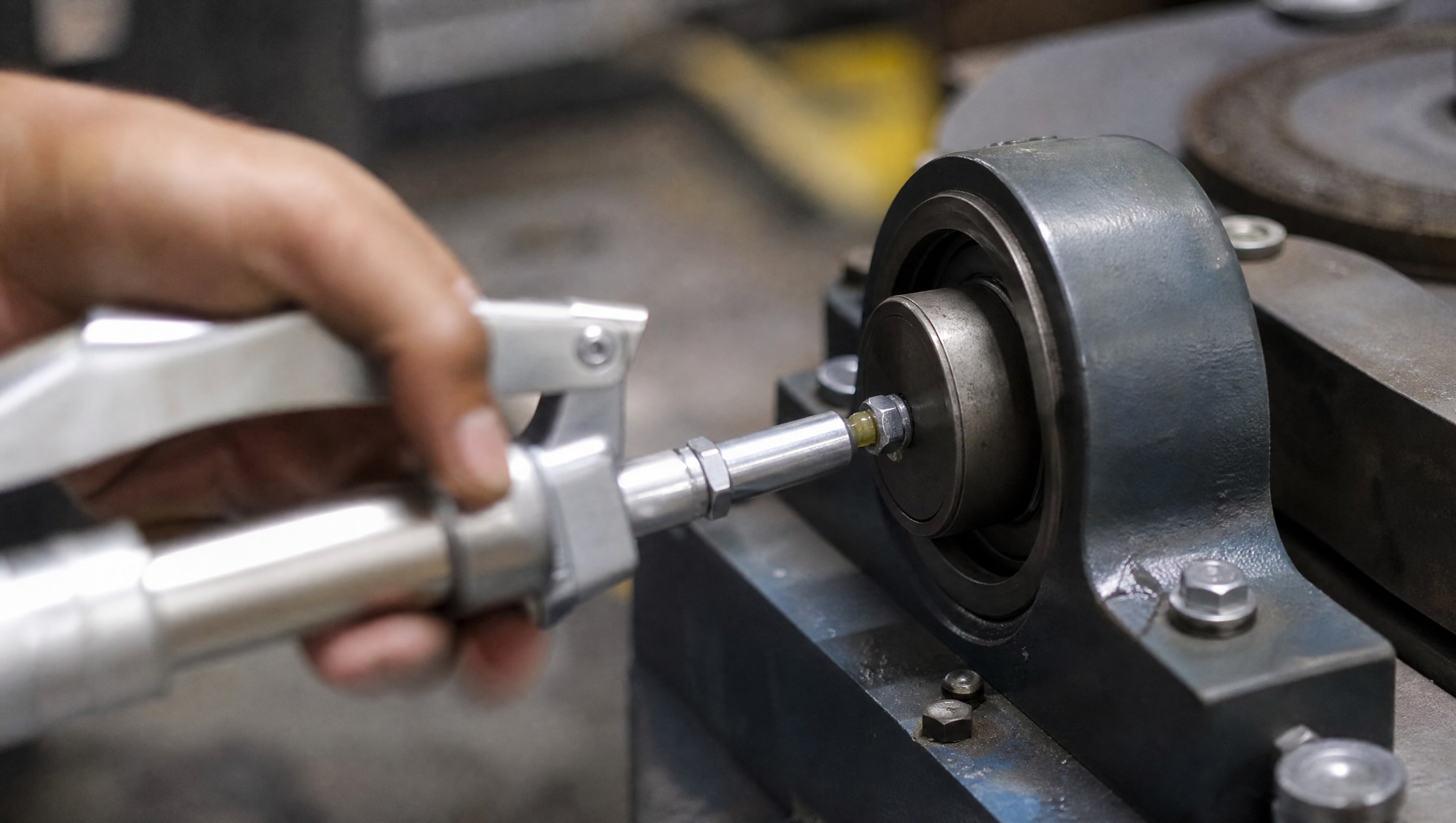

Штоковый и рычажный смазочный шприц - основной выбор для повседневного обслуживания. Они позволяют нагнетать смазку в масленку с контролируемым усилием. Рычажный вариант часто предпочитают в промышленности за возможность работать одной рукой, освобождая вторую для фиксации детали или удержания конструкции.
Пневматические шприцы применяют при большом объеме обслуживания и на объектах, где уже есть сжатый воздух. Они ускоряют работу и снижают физическую нагрузку на техника, что особенно важно в условиях многочасовых операций. Рычажно-плунжерные нагнетатели занимают среднее положение: они мощнее ручных, но не требуют подвода воздуха.
Приспособления для очистки и заправки
Когда в масленке накапливается затвердевшая смазка или окислившиеся частицы, обычный шприц становится неэффективным. Специализированное приспособление для очистки и заправки решает эту проблему: оно позволяет удалить загрязнения из канала, а затем заправить свежую смазку. Такие инструменты часто имеют компактные габариты (например, 240 × 60 × 20 мм) и невысокую массу (около 171 г), что облегчает работу в труднодоступных местах.
Приспособления для очистки обычно совместимы с прямыми и угловыми тавотницами одновременно, что важно для объектов с разнообразной геометрией узлов. Угловые (боковые) масленки часто встречаются на редукторах, направляющих станков и подвижных соединениях, где прямой доступ невозможен.
Специальные инструменты для конкретных сценариев
Отдельные виды приспособлений применяют для извлечения масленок, пробивания закоксованных каналов или для работы в условиях плотного расположения узлов. Выбор типа зависит от конкретной задачи: если нужна просто заправка исправной масленки, достаточно шприца; если масленка забита, требуется инструмент для очистки; если нужна демонтаж и замена, могут понадобиться извлекатели.
Критерии выбора инструмента для заправки масленок
Чтобы правильно подобрать инструмент, техник должен оценить несколько параметров.
Тип операции и состояние масленки
На первом этапе определите, какая работа предстоит: обычная подача свежей смазки, очистка загрязненной масленки или полная замена. Если масленка исправна и каналы чистые, подойдет обычный смазочный шприц. Если заметны подтеки, грязь вокруг выходного отверстия или смазка выдавливается с трудом, скорее всего канал забит - нужно приспособление для очистки.
Практический совет: перед заправкой протрите область вокруг масленки сухой тряпкой. Если при легком нагнетании смазка беспрепятственно входит, а излишки вытекают после заправки, масленка в порядке. Если сопротивление высокое или смазка вообще не входит, требуется очистка.
Совместимость с типом тавотницы
Пресс-масленки выпускают в двух основных исполнениях: прямые (параллельные основной оси узла) и угловые (боковые, расположенные под углом 90°). Если на объекте встречаются оба типа, инструмент должен быть универсальным - многие современные приспособления для очистки и заправки рассчитаны именно на это. Проверьте совместимость перед покупкой, чтобы не потребовалось несколько инструментов для одного узла.
Доступность точки смазывания
Некоторые узлы находятся в местах, куда трудно подобраться обычным шприцем: между плотно сидящими деталями, под кожухом, в глубоких соединениях. Приспособления для очистки и заправки обычно имеют более компактный профиль и часто поставляются с насадками, которые позволяют работать под углом. Если регулярно сталкиваетесь с труднодоступными масленками, убедитесь, что инструмент подходит для таких условий.
Материал корпуса пресс-масленки и условия среды
Сама масленка изготавливается из латуни, оцинкованной стали или нержавеющей стали. Латунь выбирают за хорошую коррозионную стойкость и совместимость с большинством смазок; оцинкованная сталь - в условиях высокой влажности и бюджетных решениях; нержавеющая сталь - в пищевой промышленности и агрессивных средах. Инструмент должен быть совместим с материалом масленки: например, для нержавеющих тавотниц нужен инструмент, который не вызовет электрохимическую коррозию.
Частота обслуживания и объем работ
Если техник обслуживает несколько сотен узлов в неделю, рычажный или пневматический шприц экономит время и силы. Если работа разовая или нечастая, базовый штоковый шприц будет достаточным и дешевле. При регулярной очистке загрязненных масленок приспособление для очистки окупается за счет ускорения и повышения надежности.
Техника заправки масленок и частые ошибки
Правильная техника заправки гарантирует, что смазка попадет в нужный объем и не вытечет обратно.
Общий алгоритм: очистите место вокруг масленки, вставьте кончик шприца в отверстие, нагнетайте смазку равномерным усилием, пока не почувствуете легкое сопротивление (это означает, что канал заполнен). После нагнетания дождитесь, пока пружина масленки закроет клапан, и удалите излишки смазки, если они выступают.
Типичные ошибки и их последствия
Первая ошибка - чрезмерное нагнетание. Избыток смазки вытекает, загрязняет окружающие детали, привлекает пыль и со временем может вызвать излишнее трение. На вращающихся узлах это приводит к повышению температуры и потреблению энергии.
Вторая ошибка - использование неправильного типа смазки. Например, очень жидкое масло вытечет из масленки под собственным весом; слишком вязкая смазка не войдет через отверстие и потребует чрезмерного давления, что может повредить пружину или шарик клапана.
Третья ошибка - игнорирование загрязнения. Если масленка забита, нагнетание под высоким давлением может прорвать канал или забить его еще глубже. Правильное решение - сначала очистить масленку специальным приспособлением, а затем заправить свежую смазку.

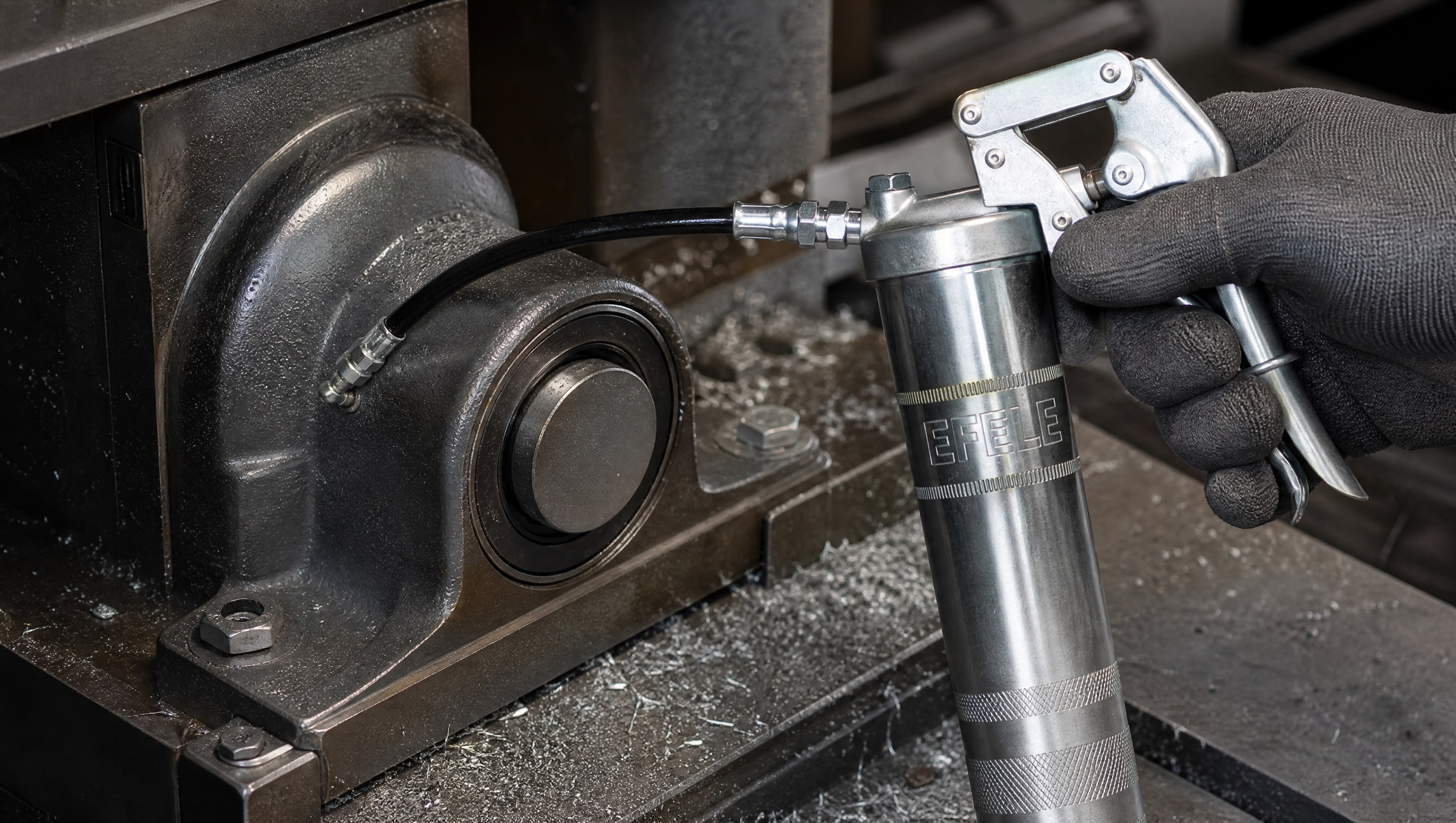

Для удобной и эффективной заправки масленок пластичными смазками, особенно в труднодоступных местах, рекомендуется использовать смазочные шприцы системы Lube Shuttle, такие как EFELE HD-910, позволяющие работать одной рукой и точно дозировать смазку без излишка.
Выбор смазки и ее совместимость с инструментом
Инструмент и смазка должны работать в паре.
Смазочный шприц рассчитан на определенный диапазон вязкости: слишком жидкие материалы пройдут через него с минимальным усилием, слишком густые потребуют чрезмерного давления и могут привести к заклиниванию механизма.
Пластичные консистентные смазки (класс NLGI 1–3) - стандартный выбор для пресс-масленок. Они имеют достаточную вязкость, чтобы оставаться в узле, но текучесть для нагнетания через шприц. Густые смазочные масла (высокая вязкость, но еще жидкие) также подходят для многих узлов.
При выборе смазки обратитесь к спецификации оборудования или к производителю узла. Если промышленное оборудование работает в условиях высоких температур и агрессивных сред, например в пищевой промышленности, обратите внимание на смазки, которые выдерживают такие условия. Например, термо- и химстойкие смазки с пищевым допуском NSF H1, такие как EFELE SG-394, обеспечивают надежную смазку и безопасность в критичных применениях, где есть риск контакта смазки с пищей.
Обслуживание инструмента и расчет периодичности заправки
Сам инструмент требует базового ухода.
После каждого использования протирайте шприц сухой тряпкой и убедитесь, что внутренние каналы не забиты смазкой. Если оставить инструмент с засохшей смазкой, она затвердеет и повредит механизм. Раз в месяц проверяйте плотность резиновых колец на шприце и при необходимости смазывайте их нейтральным маслом.
Периодичность заправки масленок зависит от нагрузки на узел, температуры и типа смазки. На большинстве производственных объектов рекомендуется заправлять открытые пресс-масленки еженедельно или раз в две недели. Закрытые системы со встроенными масленками могут работать месяц и дольше. При появлении признаков сухого трения (шум, повышение температуры, увеличение люфта) срочно добавьте смазку и проверьте, не забита ли масленка.
Часто задаваемые вопросы
Чем отличается масленка для смазки подшипников от универсальной?
Масленка для смазки подшипников часто имеет небольшие отличия в размере резьбы и глубине канала, чтобы соответствовать стандартным подшипниковым узлам. Универсальная тавотница рассчитана на более широкий диапазон применений. При выборе проверьте, совпадают ли резьба и диаметр входного отверстия с вашим узлом; если сомневаетесь, посмотрите исходный чертеж оборудования или спросите у производителя.
Как заправить масленку шприцем один раз и не повредить инструмент?
Вставьте кончик шприца прямо в отверстие масленки под небольшим углом (не перпендикулярно), чтобы снизить нагрузку на уплотнение. Нагнетайте медленно и равномерно, не делайте резких толчков. Если чувствуете, что сопротивление растет, остановитесь - это означает, что канал полон. Затем плавно вытащите шприц. Грубые движения или чрезмерное давление могут повредить пружину масленки или повредить уплотнение шприца.
Какой инструмент выбрать для очистки забитой масленки?
Используйте специализированное приспособление для очистки и заправки, которое совместимо с вашим типом тавотницы (прямая или угловая). Такой инструмент позволяет удалить затвердевшую смазку из канала механически, а не проталкивать ее под давлением. Если приспособления нет под рукой, можно попробовать прогреть масленку феном (до 40–50 °C), чтобы смазка размягчилась, а затем повторить попытку нагнетания; однако это временное решение.
Подходит ли один шприц для разных типов масленок и смазок?
Большинство универсальных рычажных и штоковых шприцев совместимы с прямыми пресс-масленками и работают со смазками классов NLGI 1–3 и густыми маслами. Однако угловые (боковые) тавотницы могут потребовать специальной насадки. Перед покупкой уточните, входит ли угловая насадка в комплект или продается отдельно. Для редких типов масленок (например, с нестандартной резьбой) может потребоваться отдельный инструмент.
Как часто нужно менять инструмент для заправки масленок?
Смазочные шприцы долговечны: они служат 5–10 лет при условии регулярной очистки и хранения в сухом месте. Признаки износа: утечка смазки по штоку, ослабление рычага, повреждения на наконечнике. Приспособления для очистки и заправки, как правило, более надежны, так как не содержат подвижных уплотнений, и могут работать дольше. Инвестируйте в качественный инструмент один раз - он окупится за счет надежности обслуживания.
Заключение
Выбор инструмента для заправки масленок - это не случайная покупка, а осознанный выбор на основе типа работы, доступности точки смазывания и состояния оборудования. Базовый смазочный шприц подходит для регулярной заправки исправных масленок; приспособление для очистки и заправки необходимо при загрязнении канала; пневматические или рычажно-плунжерные нагнетатели ускоряют работу при большом объеме обслуживания.
Начните с оценки своих задач: сколько масленок нужно заправлять в неделю, как часто встречаются забитые масленки, какие условия доступа к узлам. На основе этого составьте минимальный набор инструментов: универсальный рычажный шприц, приспособление для очистки и несколько сменных насадок для угловых тавотниц. Такой комплект покроет 90% практических ситуаций на большинстве производств. После этого проверьте совместимость инструмента с вашими пресс-масленками и выберите подходящую по спецификации смазку - и вы готовы к эффективному обслуживанию.
