Испытание в камере соляного тумана - это ускоренный лабораторный метод для оценки коррозионной стойкости материалов и покрытий путем воздействия агрессивной солевой среды в контролируемых условиях. Результат выражают во времени до появления первых признаков коррозии: красной или белой ржавчины, пузырения, подкоррозии или отслоения. Для инженеров, технологов и закупщиков промышленного сектора этот метод критичен при выборе антикоррозийного покрытия для трубопроводов, резьбовых соединений, запорной арматуры и других ответственных узлов, работающих во влажной, морской или технологически агрессивной среде. Статья раскрывает основные параметры испытания, стандарты, режимы, критерии оценки и практические рекомендации для правильного подбора покрытий.
Что представляет собой испытание в соляном тумане

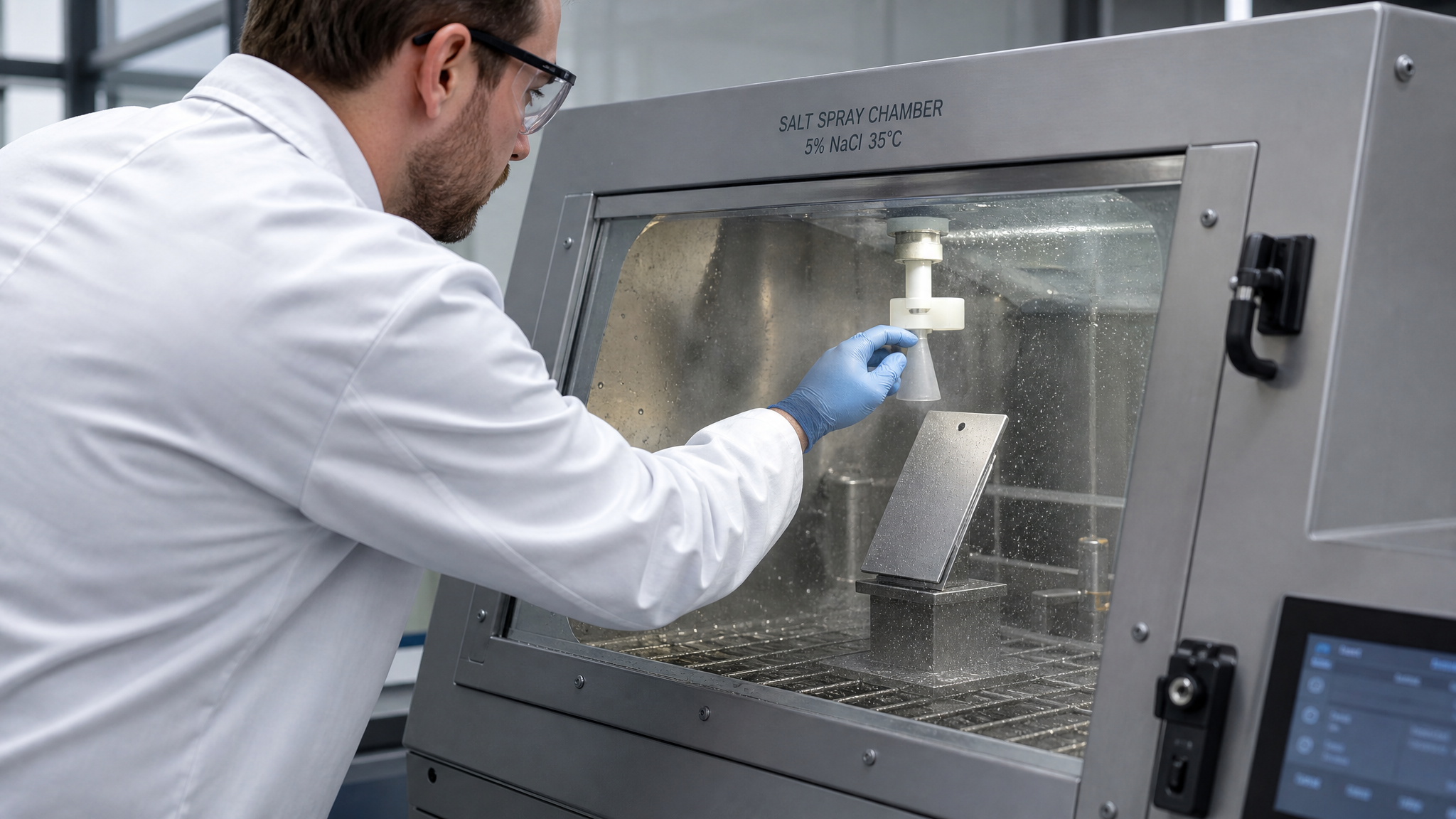

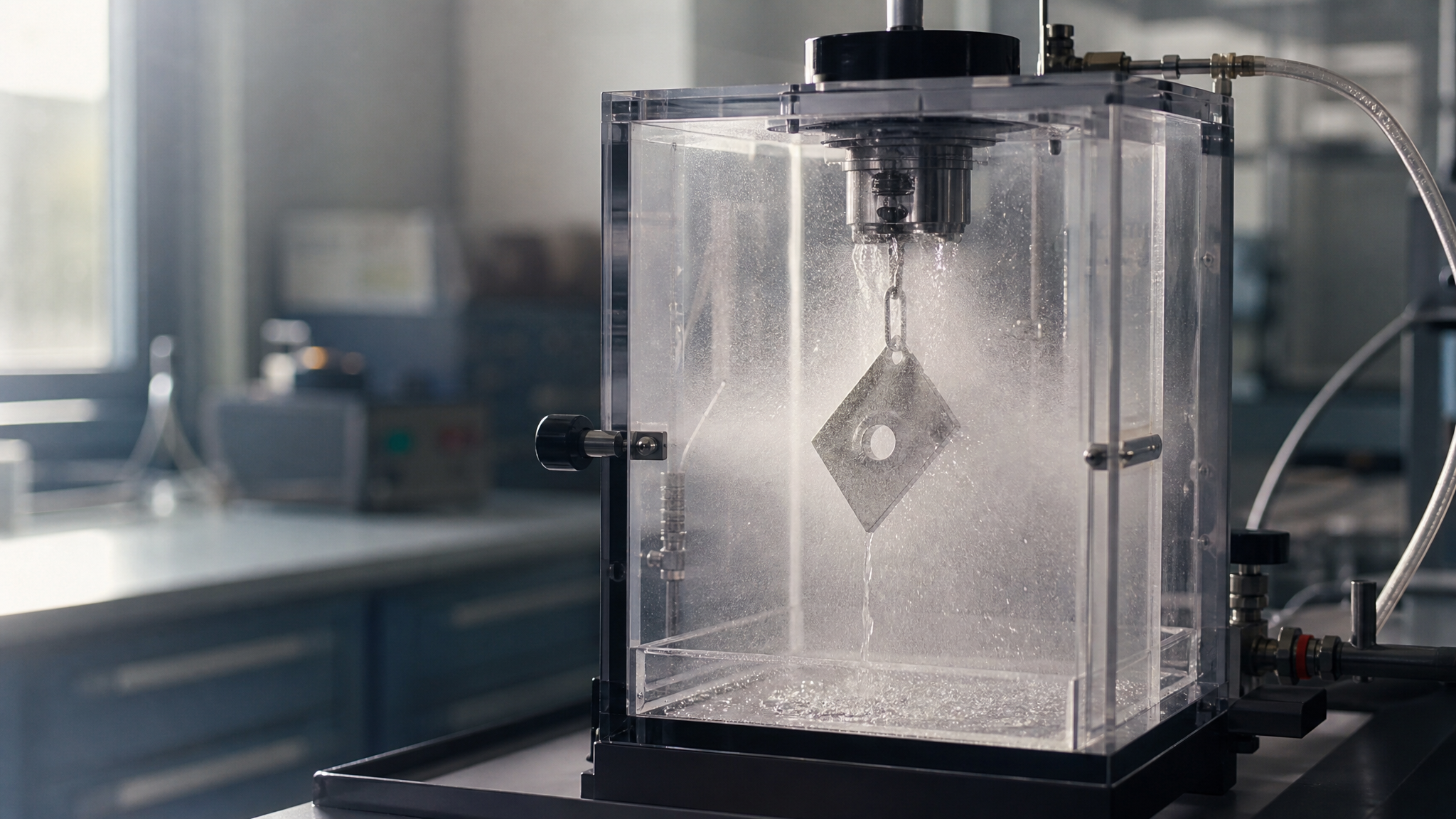

Камера соляного тумана - это герметичный сосуд, в котором образец помещают в атмосферу распыленного солевого раствора.
Раствор непрерывно распыляется в виде мелкого тумана, создавая максимально агрессивную среду для коррозии. Температура в камере поддерживается на уровне 35 °C, что ускоряет электрохимические процессы и позволяет за считанные дни или недели получить результаты, которые дали бы о себе знать годами в натурных условиях. Метод применяется для сравнительной оценки разных типов покрытий, выявления дефектов (пор, повреждений, микротрещин), а также для проверки соответствия покрытия техническим требованиям заказчика. Испытание не предсказывает абсолютный срок службы в годах, но показывает, какое покрытие стойче, где находятся слабые места и на что обратить внимание при доработке технологии или выборе материала.
Основные стандарты и их применение
Выбор стандарта зависит от типа покрытия, материала подложки и условий эксплуатации изделия.
ISO 9227 - международный стандарт, описывающий метод ускоренных испытаний в трех режимах: нейтральный соляной туман (NSS), уксуснокислый соляной туман (AASS) и уксуснокислый соляной туман с хлоридом меди (CASS). Нейтральный режим - самый мягкий, применяется для обычных металлических покрытий и лакокрасочных систем. Уксуснокислые режимы используют для более агрессивной оценки, например для цветных металлов или специальных покрытий.
ГОСТ 9.308-85 устанавливает методику ускоренных испытаний металлических и неметаллических покрытий в соляном тумане и служит основой для российских испытаний коррозионной стойкости.
ГОСТ 34388-2023 (ISO 9227:2017) специально разработан для стальных труб и трубопроводов, включая трубы с постоянным или временным защитным покрытием. Этот стандарт отдельно охватывает резьбовые соединения со смазочным покрытием или смазкой и без них - что критично для узлов запорной арматуры, где помимо основного покрытия требуется защита от закусывания и коррозии в месте резьбы.
ГОСТ 9.401 оценивает стойкость лакокрасочных покрытий к воздействию внешней среды и часто сочетается с классификацией по ГОСТ 15150 (климатические категории).
Параметры испытания по ISO 9227 в нейтральном режиме (NSS): раствор хлорида натрия 50 ± 5 г/л, pH 6,5–7,2, температура 35 °C, влажность насыщение, расположение образцов под углом 15–30° от вертикали. Образцы стандартного размера 75 × 150 мм закрепляют так, чтобы они касались держателя лишь в нескольких точках и чтобы на нижние образцы не капал конденсат с верхних.
Режимы испытания и длительность
Типовой режим испытания в соляном тумане - это 5% раствор хлорида натрия при температуре 35 °C.
Однако длительность испытания варьируется в зависимости от целей и требований к изделию: от 24–72 часов для быстрой сравнительной проверки до 1000+ часов для ответственных узлов, которые должны служить в критичных условиях.
Для бытовой техники и автомобильных деталей часто применяют 240–500 часов. Для трубопроводов, арматуры и конструкций, которые работают в морской среде или агрессивных химических производствах, выбирают 1000–3000 часов и более. Некоторые заказчики требуют пошаговый контроль: образцы вынимают и фотографируют каждые 100–200 часов, фиксируя момент появления первых точек коррозии, расширения отслоения и степень деградации.
Выбор режима - результат предварительного согласования между заказчиком и исполнителем испытаний. Необходимо заранее определить, что считается отказом покрытия: появление первой красной ржавчины, белой (оксидной) ржавчины, пузырей размером более 1 мм, отслоение более чем на 5 мм от края образца или какой-то другой критерий. Без четкого определения критерия результаты испытания будут оспариваться и терять смысл.

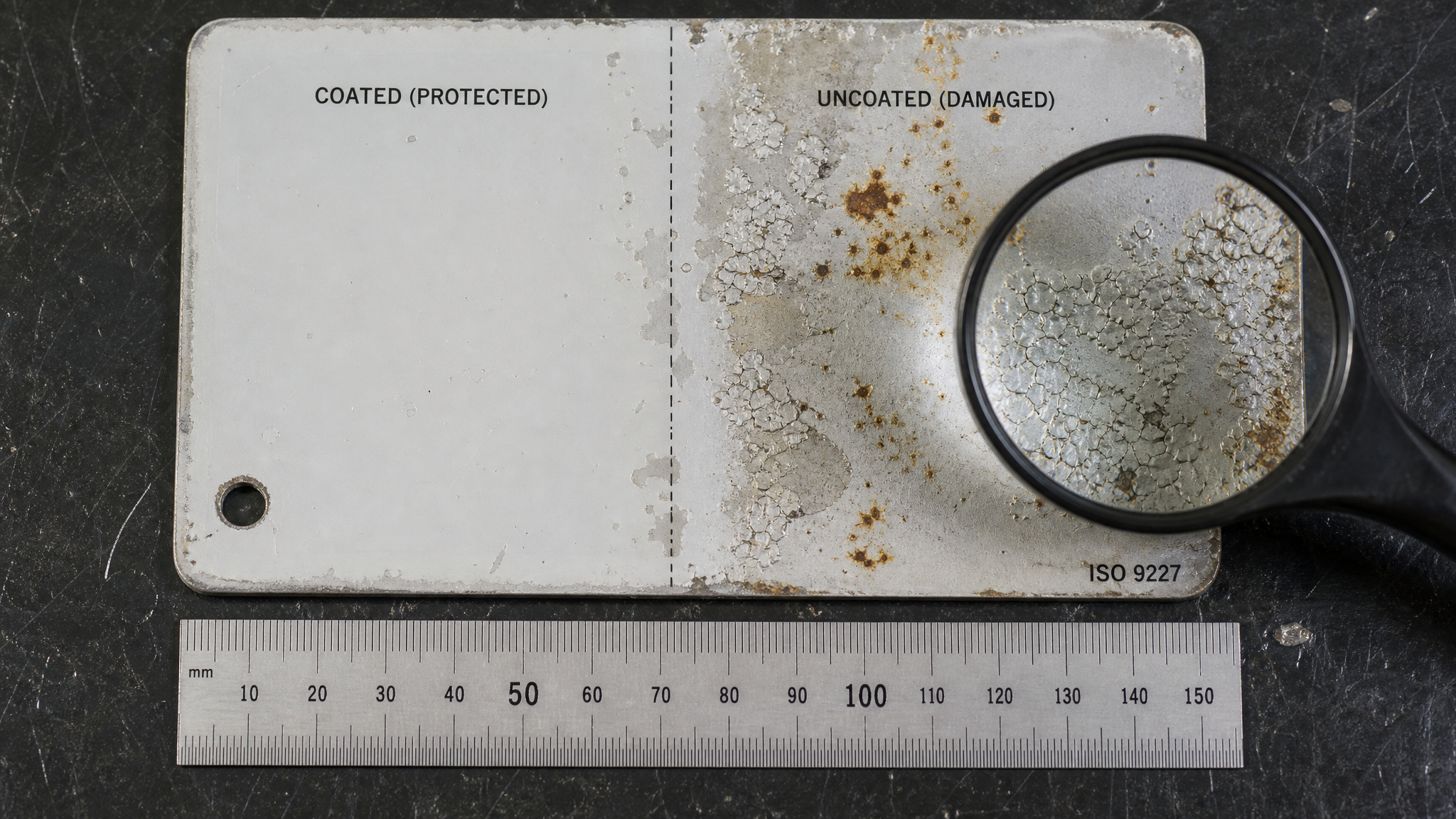

Критерии оценки результатов и фиксация повреждений
После завершения испытания фиксируют физические параметры повреждений образца согласно ISO 4628-8.
Ключевые показатели включают:
Толщину отслоения - измеряют в миллиметрах от края образца или от дефекта покрытия в сторону периметра.
Наличие пузырей - подсчитывают количество, определяют размер и расположение (по поверхности, по краям, в зонах дефектов).
Ширину коррозионного разрушения - оценивают площадь, покрытую красной (активной) или белой (оксидной) ржавчиной.
Степень подкоррозии - визуально определяют глубину и интенсивность коррозии под покрытием.
Практический смысл испытания - не прямое предсказание срока службы в годах, а выявление слабых мест технологии и сравнение стойкости разных вариантов. Например, если одно покрытие держится 500 часов без видимых дефектов, а другое начинает ржаветь на границе образца уже после 150 часов, ясно, что первый вариант лучше, хотя абсолютный срок его службы в реальной атмосфере может оказаться 2 года или 10 лет - это зависит от множества факторов.
Связь ускоренных испытаний с категориями атмосфер и реальными условиями эксплуатации
Стандарты, которые описывают испытания в соляном тумане (ГОСТ 9.401, ГОСТ 9.104, ГОСТ 15150), связаны с классификацией атмосфер по агрессивности.
Например, морская атмосфера (С4, С5) требует более стойких покрытий, чем мягкая сельская среда (С2). Испытание в соляном тумане моделирует именно высокоагрессивные условия (примерно C4–C5 по классификации), поэтому результаты хорошо коррелируют с прогнозом поведения в реальной морской среде или вблизи крупных промышленных комплексов.
Однако здесь важно помнить, что в реальной атмосфере действуют и другие факторы: ультрафиолет (для полимерных покрытий), циклы замораживания-оттаивания, колебания влажности и температуры, загрязнение частицами и газами (SO2, NOx). Соляной туман учитывает агрессивность хлоридов, но не все эти факторы. Поэтому испытание в камере рассматривают как часть комплексной оценки, а не как полную замену натурных климатических испытаний на крышах или в естественных условиях.
Для трубопроводов и резьбовых соединений, где помимо коррозии существует риск закусывания (фреттинга) и вымывания смазки, критичным становится не только основное покрытие, но и смазочное покрытие или смазка на резьбе. ГОСТ 34388-2023 отдельно рассматривает эту комплексную задачу: оценивает как стойкость основного покрытия трубы, так и сохранение защитных свойств смазочного слоя при прохождении через соляной туман. Для защиты резьбы от закусывания и коррозии в этом случае нередко применяют антифрикционные покрытия на основе дисульфида молибдена и политетрафторэтилена (ПТФЭ) - такие решения обеспечивают снижение коэффициента трения, препятствуют адгезионной коррозии и защищают от вымывания солями. Например, покрытие MODENGY 1014 содержит твердые смазочные материалы, которые сохраняют свои антифрикционные свойства даже после длительного воздействия влажной и соленой среды, что делает его подходящим выбором для резьбовых соединений запорной арматуры в условиях морского климата или в агрессивных средах.
Для защиты от коррозии и закусывания запорной арматуры также могут применяться специализированные смазки EFELE, разработанные для работы в широком диапазоне температур и агрессивных средах. Такие составы обеспечивают дополнительный защитный слой, препятствуя проникновению влаги и соли в микронеровности резьбы и сопрягаемых поверхностей.
Практические рекомендации по выбору и подбору покрытий
При выборе антикоррозийного покрытия для конкретного применения нужно учитывать несколько факторов:
1. Тип материала подложки Углеродистая и легированная сталь требуют разных подходов. Для обычной углеродистой стали в условиях высокой влажности или морской атмосферы рекомендуют оцинкованные или металлизированные покрытия в сочетании с полимерным слоем. Для нержавеющей стали и алюминия применяют более мягкие режимы испытания (NSS вместо CASS).
2. Условия эксплуатации Морской климат, производство удобрений, нефтехимические заводы, системы водоснабжения - каждое применение требует своего подхода. Для агрессивных сред рекомендуют комбинированные решения: горячее или гальваническое цинкование плюс полимерный слой (двухслойное покрытие), либо нержавеющие материалы.
3. Согласование параметров испытания Перед испытанием заказчик и исполнитель должны письменно согласовать: стандарт (ISO 9227, ГОСТ 9.308-85, ГОСТ 34388-2023 и др.), режим (NSS, AASS, CASS), длительность испытания в часах, размер и форму образцов, критерии отказа (что считается дефектом), способ фиксации результатов. Эта информация должна быть зафиксирована в спецификации или техническом задании.

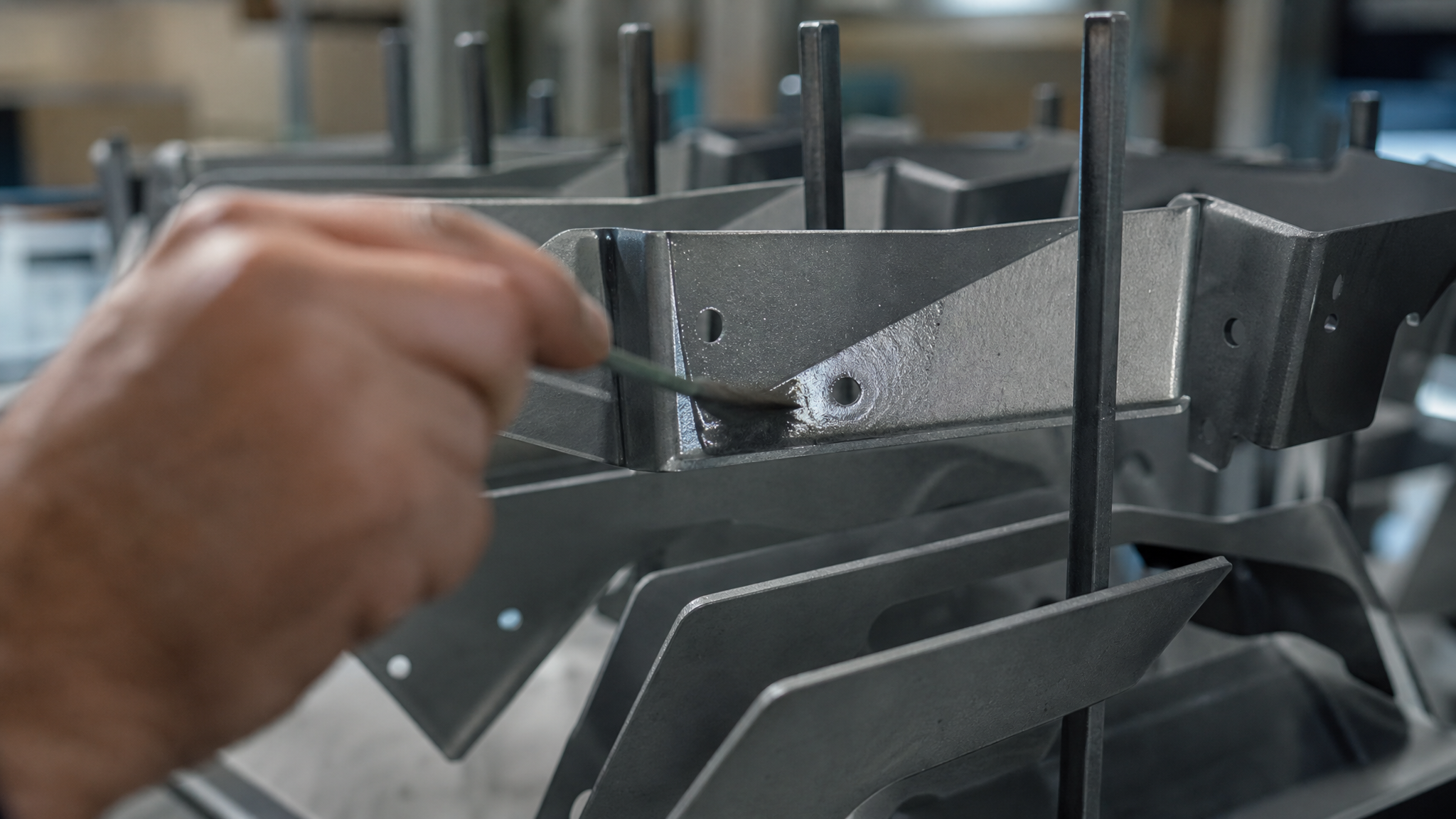

4. Анализ результатов Если после испытания обнаружены локальные дефекты (например, ржавчина только в местах крепления образца или на краях), нужно оценить, являются ли они следствием технологического брака или конструктивной особенности покрытия. Хорошее покрытие демонстрирует равномерное поведение по всей поверхности образца; пятнистая или краевая коррозия указывает на недостатки подготовки поверхности, нанесения или толщины слоя.
5. Комплексный подход Испытание в соляном тумане - это один из инструментов оценки. Для ответственных узлов полезно дополнить его влажностными испытаниями по ГОСТ 9.404, испытаниями на устойчивость к циклическому замораживанию-оттаиванию, механическим испытаниям на адгезию (ГОСТ 15140) и влияние термоциклирования.
Часто задаваемые вопросы
Какой результат в соляном тумане гарантирует срок службы покрытия?
Испытание в соляном тумане - ускоренный сравнительный метод, а не калькулятор срока службы. Если образец выдержал 500 часов без коррозии, это не означает, что покрытие прослужит 500/365 лет. Результат показывает относительную стойкость и позволяет сравнивать варианты, но прямая конвертация в годы эксплуатации невозможна. Реальный срок зависит от толщины покрытия, качества подложки, условий хранения и укладки, климатической зоны, а также от механических нагрузок и агрессивных веществ в производстве.
Чем отличаются режимы NSS, AASS и CASS?
NSS (нейтральный соляной туман) использует раствор NaCl pH 6,5–7,2 - это мягкий режим для обычных металлических и лакокрасочных покрытий. AASS (уксуснокислый) добавляет уксусную кислоту (pH 3,1–3,3) и более агрессивен - применяется для цветных металлов и покрытий, требующих повышенной стойкости. CASS (с хлоридом меди) содержит медь (0,26 г/л) и еще более агрессивен - используется для латуни, меди и материалов, склонных к коррозионному растрескиванию.
Как выбрать стандарт испытания для трубопроводов и арматуры?
Для трубопроводов и резьбовых соединений со смазочным покрытием применяют ГОСТ 34388-2023, который специально охватывает трубы с защитными покрытиями и смазками. Для общих случаев (например, проверка оцинковки трубы без смазки) подходит ISO 9227 режим NSS или ГОСТ 9.308-85. Выбор режима (NSS, AASS, CASS) согласуют с заказчиком в зависимости от климата и агрессивности среды, где будет работать трубопровод.
Почему на образцах появляется ржавчина на краях, а основная поверхность чистая?
Это типично и объясняется микротрещинами и пористостью покрытия на краях образца, а также краевым эффектом (ускоренная коррозия на границе раздела). Краевая коррозия указывает на недостаточную толщину, плохую подготовку поверхности или технологический дефект при нанесении. Хорошее покрытие демонстрирует равномерное поведение; локальная пятнистость или краевая коррозия требует уточнения технологии.
Можно ли использовать результаты соляного тумана для прогноза стойкости в морской атмосфере?
Испытание в соляном тумане хорошо коррелирует с поведением в морской атмосфере (класс C4–C5), потому что основной фактор деградации там - хлориды. Однако в реальной среде действуют и другие факторы: ультрафиолет, циклы замораживания-оттаивания, колебания влажности. Поэтому испытание камере - часть комплексной оценки, а не полная замена натурных климатических испытаний.
Заключение
Методика испытания антикоррозийного покрытия в камере соляного тумана остается стандартным инструментом оценки стойкости материалов и защитных слоев в российской и международной практике. Ключевые параметры - раствор NaCl 50 ± 5 г/л при pH 6,5–7,2, температура 35 °C, продолжительность от 24 часов до 1000+ часов, а также четко определенные критерии отказа и методика фиксации повреждений согласно ISO 4628-8. Для каждого типа изделия - труб, резьбовых соединений, лакокрасочных покрытий - существуют специализированные стандарты: ISO 9227, ГОСТ 9.308-85, ГОСТ 34388-2023, ГОСТ 9.401. Испытание не предсказывает абсолютный срок службы в годах, но выявляет слабые места технологии и позволяет выбрать наиболее стойкое покрытие для конкретного применения.
Следующий шаг: согласуйте с исполнителем испытаний техническое задание, включающее стандарт, режим, длительность, размер образцов и критерии оценки. Подготовьте образцы согласно спецификации, соблюдая толщину и качество нанесения. После испытания потребуйте подробный отчет с фотографиями каждого образца, зарисовками дефектов, измерениями отслоения и подкоррозии. Это позволит вам принять обоснованное решение о применении конкретного покрытия в производственных условиях.
