Срок службы поршневых покрытий - вопрос, который часто вызывает разногласия между инженерами, снабженцами и производителями. Многие ошибочно полагают, что существует единая универсальная норма, по которой можно оценить ресурс любого покрытия. На деле долговечность поршневого покрытия зависит от режима трения, контактного давления, температуры работы и условий смазки, а не от паспортной «гарантии». В этом разборе мы разберем, что считается нормой отслаивания и износа, какие факторы влияют на реальный срок службы, и как отличить естественный износ от дефекта.
Статья полезна техническим специалистам, инженерам и закупщикам, которые подбирают материалы для восстановления поршневых узлов или оценивают состояние деталей после ремонта.
Что такое норма для поршневых покрытий
Норма - это не одна цифра, а набор условий, при которых покрытие функционирует безопасно.
Для поршневых узлов норма включает несколько параметров:
Твердость поверхности. Уплотняемые поверхности, на которые наносят покрытие, должны иметь определенную твердость в зависимости от рабочего давления. При давлении менее 50 ат норма -180–240 HB; при 50–100 ат -200–240 HB; при давлении выше 100 ат -210–240 HB.
Адгезия покрытия. Адгезия - это прочность сцепления покрытия с основной деталью. Если адгезия нарушена, покрытие начинает отслаиваться еще на этапе приработки. Плохая адгезия часто результат неправильной подготовки поверхности или нарушения технологии нанесения.
Режим трения. Это ключевой фактор. При гидродинамическом трении (когда поверхности разделены тонкой масляной пленкой) ресурс покрытия максимален. При граничном трении (когда пленка прерывается и микровыступы касаются друг друга) износ ускоряется. При полусухом трении без смазки покрытие может износиться за несколько тысяч километров.
Контактное давление. Антифрикционные твердосмазочные покрытия рассчитаны на определенные нагрузки. Например, для покрытий на основе молибдена дисульфида типичная несущая способность составляет 12 500 Н; при давлении 550 МПа в условиях сухого трения срок службы такого покрытия -310 тысяч циклов.
Температурный диапазон. Современные антифрикционные покрытия для деталей ДВС работают в широком диапазоне от −70 до +260 °C. Выход за эти пределы приводит к деградации материала.
Таким образом, норма - это соблюдение всех этих условий одновременно. Нарушение хотя бы одного приводит к ускоренному износу или отслаиванию.
Срок службы в зависимости от типа узла и условий
Реальный ресурс поршневых покрытий варьируется очень широко и зависит от того, какой именно узел мы оцениваем.

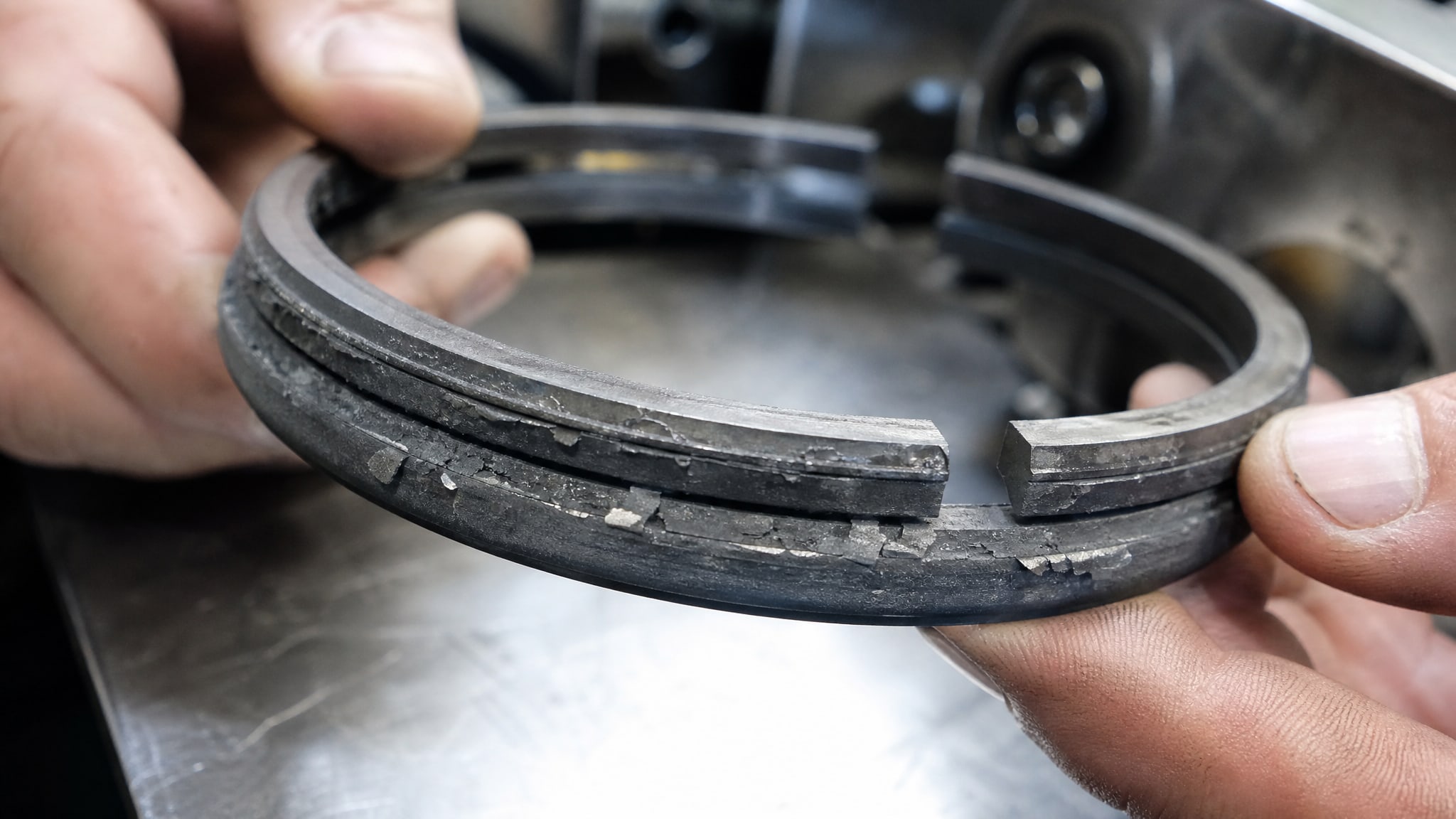

Поршневые кольца в компрессорах. Здесь регламент более строгий. При давлении нагнетания выше 150 ат поршневые кольца требуют замены через 3–6 месяцев работы. Контрольные проверки состояния проводят в зависимости от давления: от проверки при капитальном ремонте до контроля при среднем ремонте. Критерий износа: если толщина кольца уменьшилась более чем на 30% от первоначального размера, деталь подлежит замене.
Покрытие юбки поршня. Этот узел более долговечен, но разброс в сроках значительный. У некоторых деталей визуально заметный износ появляется уже к 50–60 тыс. км, а у других покрытие сохраняется до 150 тыс. км и более. Разница обусловлена прежде всего тем, насколько хорошо сохраняется гидродинамический режим смазки. Если масло качественное, система смазки работает без сбоев и нет избытка топлива в картере, износ замедляется. При нарушении этих условий переход в граничное трение ускоряет процесс.
Антифрикционные покрытия общего назначения. Когда речь о специализированных твердосмазочных составах, ресурс определяют по-другому. Например, при возвратно-поступательном движении в условиях сухого трения и контактном давлении 550 МПа покрытие выдерживает до 310 тысяч циклов. Это дает относительный масштаб: в условиях лучше (ниже давление, есть жидкая смазка, ниже температура) ресурс растет; в условиях хуже - падает.
Главный вывод: не ищите универсальный срок. Вместо этого сконцентрируйтесь на поддержании режима трения, качестве топлива и смазочного материала.
Причины преждевременного отслаивания покрытия
Отслаивание часто интерпретируют как дефект покрытия или неправильный выбор материала.
На деле в большинстве случаев причины находятся во внешних условиях.
Избыток топлива в камере сгорания. Это одна из самых частых причин повреждения поршневых колец и ускоренного износа покрытия. Несгоревшее топливо попадает в картер, разбавляет масло, нарушает режим смазки и способствует переходу в полусухое трение. Результат - задиры и отслаивание покрытия.
Нарушение смазки. При отсутствии или недостатке масла между поверхностями не образуется защитная пленка. Контакт становится сухим или полусухим, и покрытие изнашивается очень быстро. При полусухом трении поршневые кольца могут полностью износиться за несколько тысяч километров.
Холодный пуск и работа при низких температурах. При холодном пуске масло вязкое, и режим смазки может быть граничным. Повторяющиеся холодные пуски без надлежащей прогрева ускоряют износ. Для предотвращения отслаивания покрытий и увеличения срока службы поршней на линиях фасовки и в ремонтных мастерских применяют антифрикционные твердосмазочные покрытия, такие как MODENGY Для деталей ДВС, которые снижают трение и износ даже при граничном режиме трения и холодных условиях запуска.
Качество топлива. Плохое самовоспламенение топлива ведет к неполному сгоранию, накоплению нагара и попаданию продуктов сгорания на стенки цилиндра и поршень.
Механическое воздействие. Включения абразивных частиц (износ из-за грязного масла, износ самого двигателя) действуют как абразив и ускоряют стирание покрытия.
При выявлении отслаивания важно диагностировать, произошло ли это из-за дефекта нанесения (слабая адгезия, неправильная полимеризация) или вследствие неправильной эксплуатации. Первое требует пересмотра технологии нанесения; второе - устранения источника проблемы (улучшение смазки, смена топлива, контроль температуры).
Технология нанесения и ее влияние на ресурс
Даже лучший материал не даст нужного результата, если его неправильно применить.

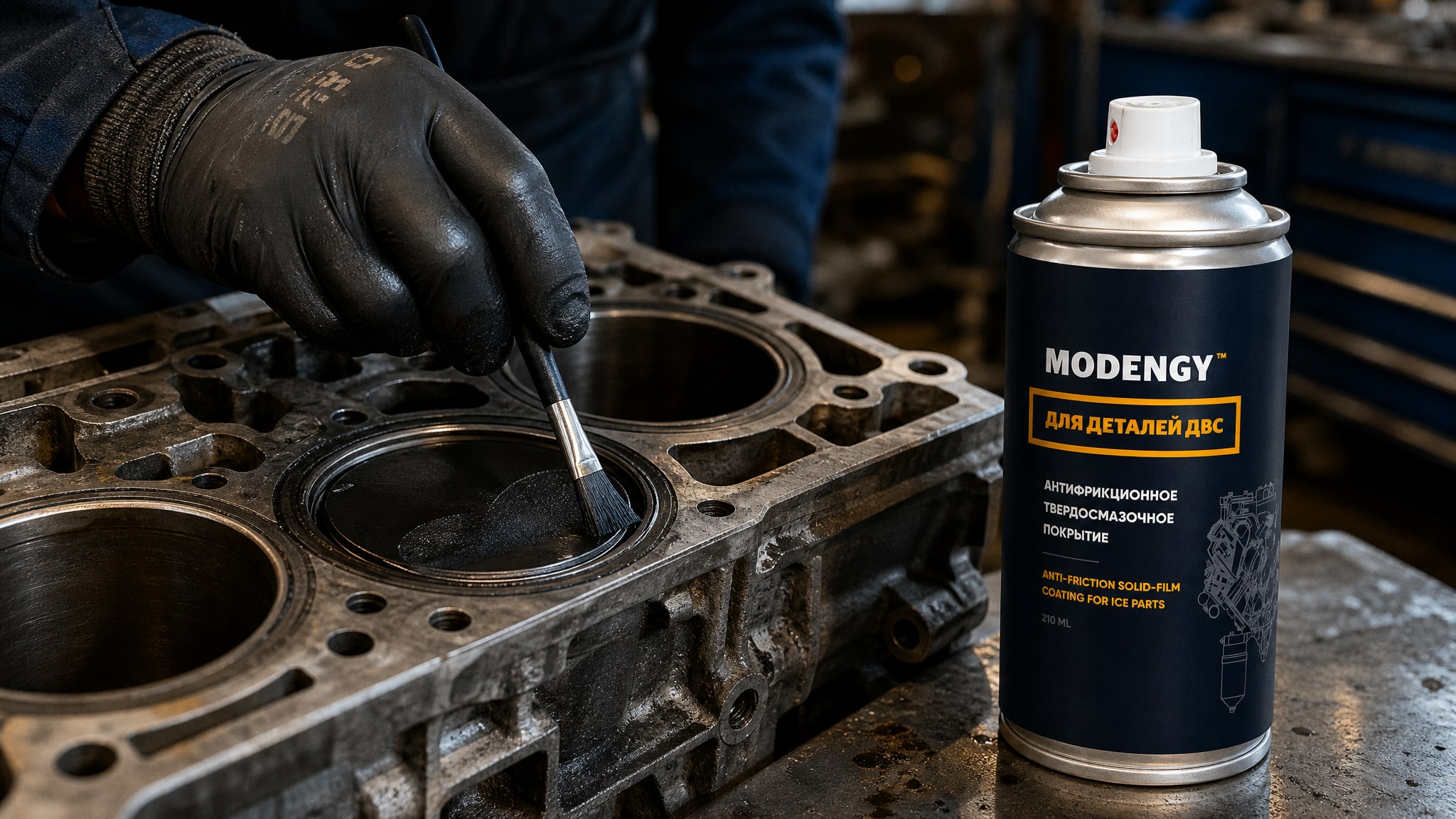

Технология нанесения антифрикционного покрытия критична для долговечности.

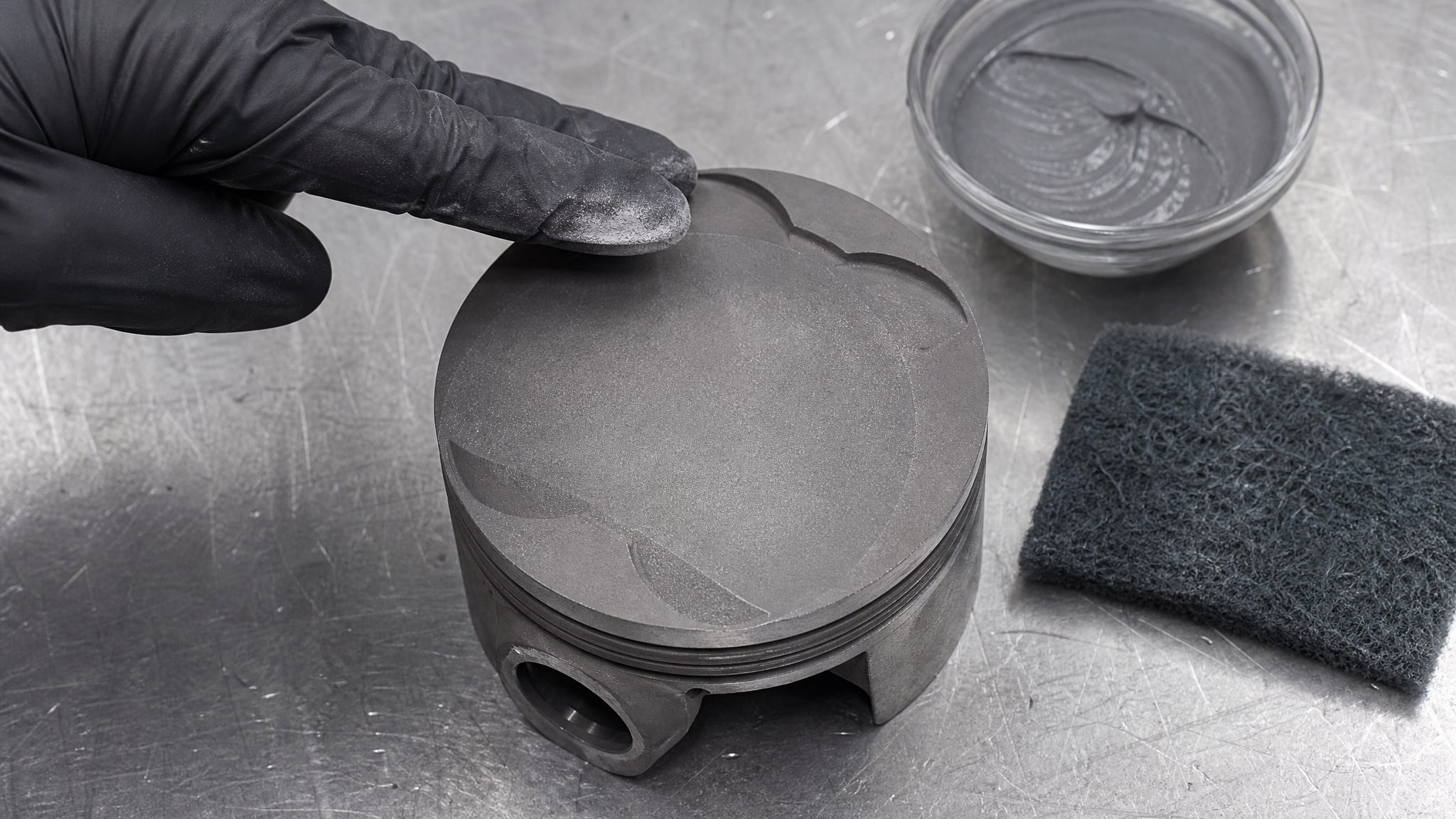

Подготовка поверхности. Поверхность должна быть чистой, обезжиренной и, в большинстве случаев, слегка матирована (обработана наждачной бумагой или пескоструйной обработкой). На грязной или маслянистой поверхности адгезия будет плохой, и покрытие отслоится при первом же контакте с нагрузкой.
Соблюдение температурного режима полимеризации. Антифрикционные твердосмазочные покрытия полимеризуются (затвердевают) в зависимости от температуры. При комнатной температуре (+20…+25 °C) полная полимеризация происходит за 12 часов. При ускоренном нагреве до +170 °C процесс сокращается до 20 минут. Если деталь использовать раньше, чем завершилась полимеризация, покрытие недостаточно прочное и будет отслаиваться. Если перегреть при нанесении, возможны напряжения в структуре материала.
Толщина слоя. Покрытие наносят тонкой пленкой, не в несколько миллиметров. Правильная толщина обычно составляет 20–50 микрон. Слишком толстый слой хуже прилипает и легче отслаивается; слишком тонкий - не обеспечивает защиту.
Условия хранения материала. Если материал неправильно хранился (на морозе, при жаре, под солнцем), его свойства могут деградировать еще до нанесения. Типичный срок годности такого материала -24 месяца при хранении в сухом помещении при температуре +5…+30 °C, без прямых солнечных лучей.
Контроль качества нанесения можно проводить по адгезии. Один из способов - испытание на отслаивание: помещают деталь в условия, имитирующие рабочие нагрузки (давление, вибрация, температурные циклы), и проверяют, осталось ли покрытие на месте.
Таблица норм и патологий
| Параметр | Норма | Патология | Причина |
|---|---|---|---|
| Адгезия покрытия | Покрытие прочно прилегает, не отслаивается при механическом воздействии | Видимое отслаивание, вздутие, отпадение кусков | Плохая подготовка поверхности, нарушение технологии нанесения, недостаточная полимеризация |
| Визуальный износ покрытия (поршневые кольца) | Незначительное стирание до 50 тыс. км пробега | Износ более 30% толщины, прорывы в покрытии | Нарушение смазки, избыток топлива, граничное или полусухое трение |
| Цвет и целостность поверхности | Равномерный цвет, отсутствие сколов | Черные полосы, задиры, местные вмятины | Абразивные включения в масле, механический износ, перегрев |
| Температура рабочей среды | −70 до +260 °C (для твердосмазочных покрытий ДВС) | Расслоение, потеря свойств вне этого диапазона | Холодный пуск без прогрева, перегрев двигателя |
| Контактное давление | До 550 МПа (для типичных антифрикционных составов) | Пластическая деформация, отслаивание | Превышение расчетной нагрузки, неправильный подбор материала |
| Режим смазки | Гидродинамическое трение с масляной пленкой | Граничное или полусухое трение | Низкое качество масла, холодный пуск, засорение фильтров, недостаток масла |
| Твердость поверхности основания | 180–240 HB (при давлении <50 ат); 210–240 HB (при >100 ат) | Мягкая или чрезмерно твердая поверхность | Неправильная термообработка детали или ее износ |
Как оценить состояние покрытия при ремонте

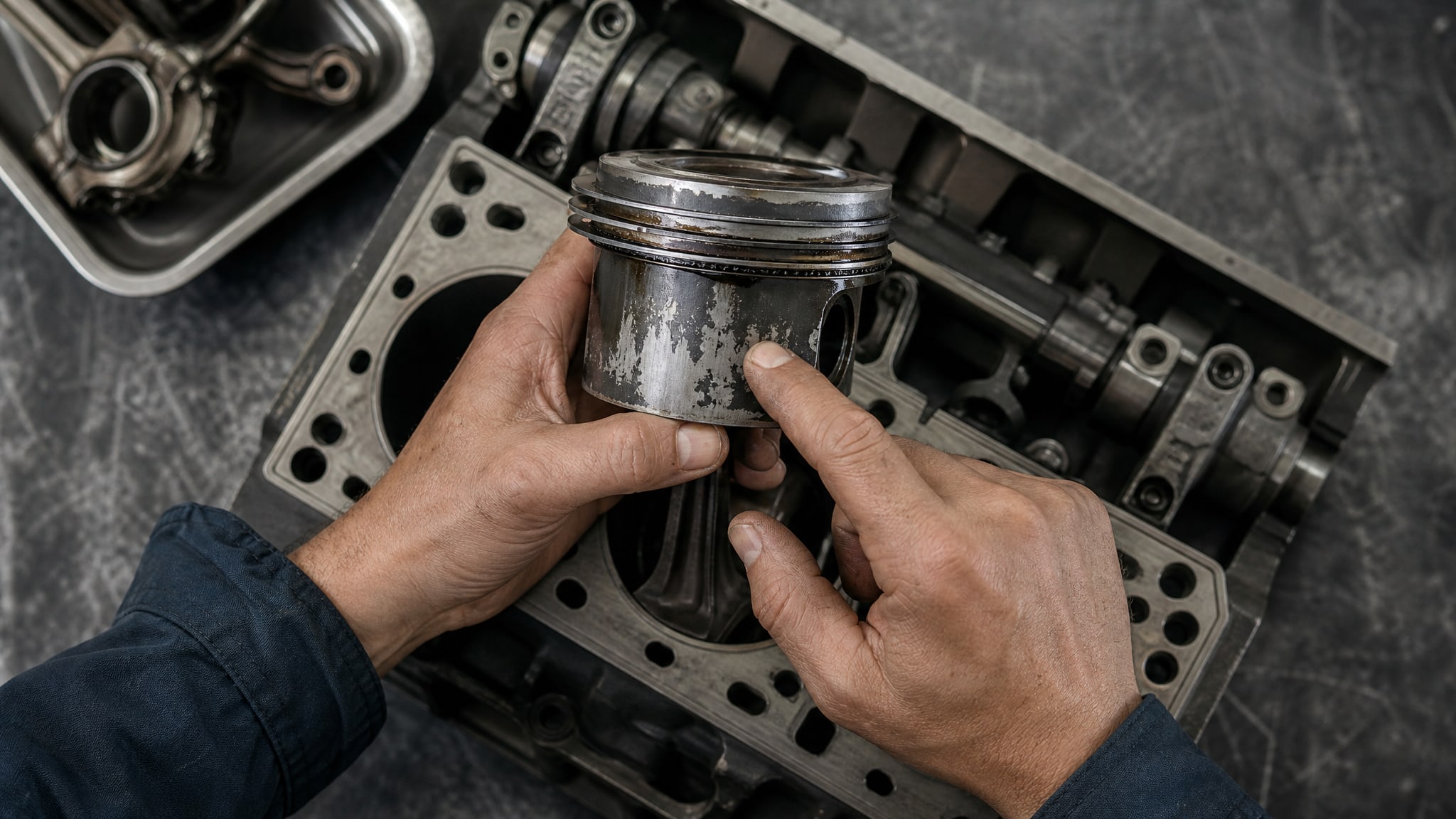

При снятии поршня или другой детали с покрытием нужно провести осмотр и сделать вывод: продлить жизнь покрытию или переделать его.

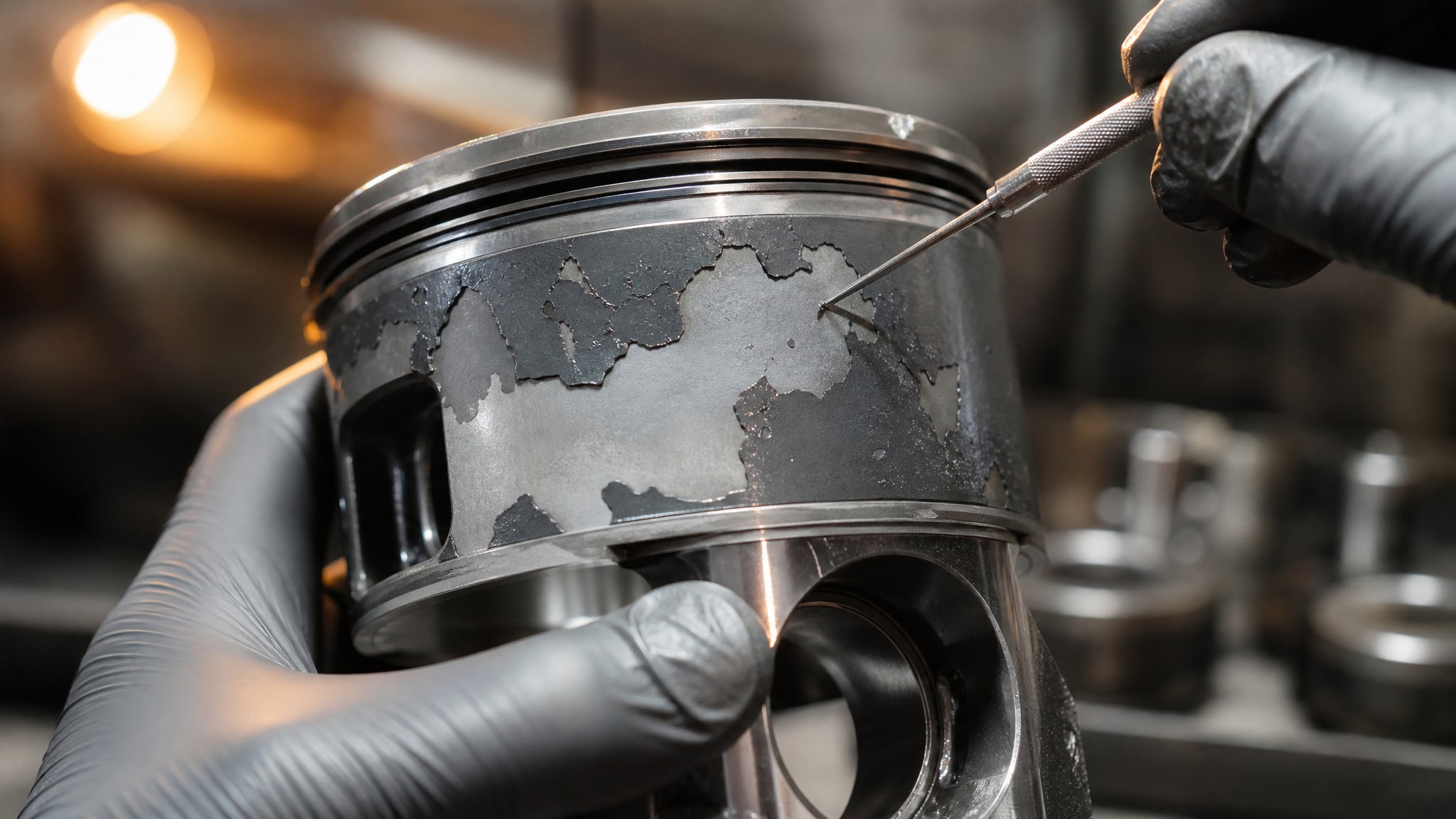

Визуальный осмотр. Посмотрите, есть ли видимые отслаивания, сколы или задиры. Если покрытие местами отпадает кусками - это дефект адгезии или следствие сильного износа. Если поверхность просто матовая и потертая, но целая - это нормальный износ.
Проверка адгезии механическим способом. Попробуйте аккуратно поскрести поверхность ногтем или пластиковым скребком. Если покрытие отслаивается легко, адгезия была нарушена с самого начала. Если держится твердо, значит, проблема была в эксплуатации, а не в нанесении.
Измерение твердости поверхности. Если есть доступ к прибору, проверьте твердость основной детали. Если она ниже нормы для вашего давления работы, деталь нужно либо отправить на восстановление (наплавка, гальванизация), либо заменить.
Анализ условий работы. Осмотрите также соседние детали. Если на цилиндре видна сажа, топливный нагар, на фильтре много грязи - причина износа покрытия найдена. Перед нанесением нового покрытия устраните источник проблемы.
Контроль после восстановления. Если решили переделать покрытие, убедитесь, что соблюдены все условия: поверхность подготовлена, материал правильно хранился, нанесение и полимеризация проведены согласно регламенту. После полимеризации протестируйте адгезию до установки детали в узел.
Часто задаваемые вопросы
Что такое отслаивание покрытия и как его отличить от естественного износа?
Отслаивание - это отпадение кусков покрытия или вздутие, когда материал отходит от основной детали, но не полностью. Естественный износ проявляется как равномерное истирание и матирование поверхности, покрытие остается на месте, но становится тоньше. Отслаивание часто говорит о проблеме с адгезией или экстремальных условиях (перегрев, механический удар). Носить тонкое, но целое покрытие - норма; видеть голый металл под отпавшими кусками - патология.
Через сколько километров пробега нужно менять поршень с покрытием?
Нет универсального ответа. Покрытие юбки поршня может служить от 50 до 150+ тыс. км в зависимости от режима работы двигателя, качества масла и топлива. Поршневые кольца в компрессорах меняют через 3–6 месяцев при давлении выше 150 ат. Вместо привязки к пробегу ориентируйтесь на техническое состояние: пока адгезия не нарушена и покрытие целое - ездите; если отслаивается или видна голая деталь - меняйте.
Какие параметры материала гарантируют долговечность покрытия?
Главные параметры: рабочий диапазон температур (должен включать условия вашего двигателя), несущая способность (должна быть выше расчетного контактного давления), адгезия к основному материалу и соответствие режиму трения (для граничного трения нужны материалы с высокой устойчивостью к полусухому трению). Также проверьте, правильно ли хранился материал и соблюдена ли технология нанесения.
Может ли плохое масло привести к отслаиванию покрытия?
Да, часто именно плохое масло - главная причина. Если масло низкого качества, вязкость не соответствует температуре, или оно загрязнено, то режим смазки нарушается, возникает полусухое трение, и покрытие истирается или отслаивается ускоренно. Кроме того, грязь в масле действует как абразив и царапает поверхность.
Как хранить материал для покрытия, чтобы не потеряло свойства?
Храните при температуре +5…+30 °C, в сухом помещении, без прямых солнечных лучей. Срок годности обычно 24 месяца. Закрытую упаковку держите в герметичном виде. Перед использованием проверьте, что материал не разделился (если это композитная смесь), и что его консистенция не изменилась. Если запах или цвет сильно отличаются от нормального - материал деградировал и применять его нельзя.
Заключение
Единого норматива срока службы поршневых покрытий не существует. Ресурс зависит от режима трения, контактного давления, температуры, качества смазки и качества самой технологии нанесения. Для поршневых колец критерием замены служит износ более 30% толщины; для покрытия юбки поршня - сохранение адгезии и отсутствие задиров. Отслаивание чаще всего вызывают внешние факторы: избыток топлива, нарушение смазки, холодный пуск, а не дефект самого материала.
Если вы обнаружили отслаивание на своих деталях, начните с диагностики условий работы: проверьте качество масла и топлива, состояние фильтров, температурный режим. Если условия в норме, но покрытие все равно отслаивается, пересмотрите технологию его нанесения - вероятна проблема с подготовкой поверхности или полимеризацией. При выборе материала для восстановления ориентируйтесь не на маркетинговый «ресурс», а на конкретные параметры: рабочую температуру, несущую способность и совместимость с вашим режимом трения.
