Концентрация смазочно-охлаждающей жидкости — это массовая доля концентрата в рабочем растворе, выраженная в процентах по формуле: C(%) = (масса концентрата ÷ общая масса раствора) × 100. Для первичной заливки в станок рассчитывают нужный объём концентрата и воды; при последующих доливках проверяют, насколько упала фактическая концентрация за счёт испарения и вывода жидкости с стружкой, а затем корректируют состав. Неправильно рассчитанная или неконтролируемая концентрация приводит к снижению смазывающих и охлаждающих свойств, к коррозии, увеличению расхода инструмента и порче обрабатываемых деталей.
Статья предназначена для инженеров, технологов, операторов станков и закупщиков, которые отвечают за подготовку и поддержку рабочей эмульсии. Вы узнаете, как правильно готовить эмульсию, какая концентрация нужна для разных операций и металлов, как часто и какими способами проверять концентрацию, и какие частые ошибки при расчёте нужно избегать.
Формула расчёта и основные параметры концентрации
Основная формула расчёта концентрации имеет вид: C(%) = (m_концентрата ÷ m_раствора) × 100, где m_концентрата — масса концентрата, m_раствора — общая масса готового раствора (концентрат + вода).
На практике при подготовке бака используют ёмкостные объёмы, но нужно учитывать, что плотность концентрата и воды может отличаться, поэтому для высокой точности желательно проверить через рефрактометр после смешивания.
Пример первичной заливки: для приготовления 100 л рабочей эмульсии с концентрацией 5 % требуется взять 5 л концентрата и 95 л воды.
Порядок смешивания критичен: концентрат добавляют в воду при перемешивании, а не наоборот. Несоблюдение этого правила может привести к образованию хлопьев, неполной эмульгации и расслоению.
После добавления концентрата перемешивание должно продолжаться 10–12 минут, после чего эмульсию рекомендуется выдержать не менее 1 часа для полной стабилизации перед началом работы. Не рекомендуется использовать эмульсию сразу после смешивания, так как она может быть неоднородной, что повлияет на смазывающие и охлаждающие свойства.
Для приготовления используется вода температурой 10–30 °C или 17–50 °C (в зависимости от методики и продукта), с жёсткостью в диапазоне 4–8 мг-экв/л. Применение дистиллированной или деминерализованной воды обеспечивает более стабильную эмульсию, чем вода из скважины или крана, в которой может быть избыток железа и других солей, нарушающих эмульгацию.

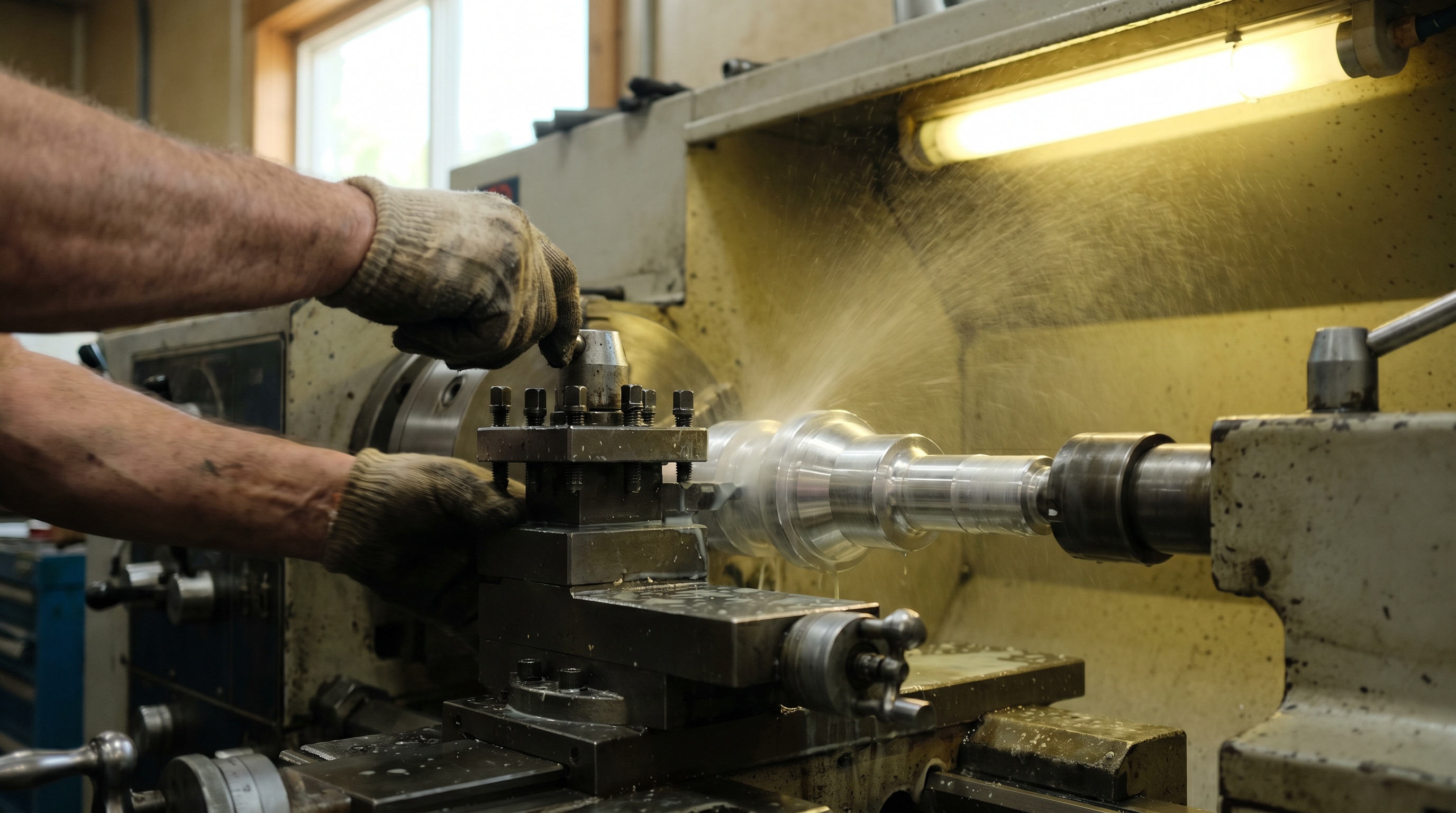

Рекомендуемые концентрации по видам операций и материалам
Выбор концентрации зависит от операции, типа металла и интенсивности обработки.
Единой универсальной концентрации не существует, поэтому нужно ориентироваться на рекомендации производителя продукта и общепринятые диапазоны для каждой группы операций.
| Вид операции | Рекомендуемая концентрация | Примечание |
|---|---|---|
| Шлифование | 1–2 % или 6–7 % | Диапазон зависит от типа шлифовального оборудования и требуемого охлаждения |
| Хонингование | 6–7 % | Высокое охлаждение; чистая эмульсия |
| Резание мягких металлов (алюминий, медь) | 8–10 % | Повышенное содержание смазки |
| Резание углеродистых сталей | 3–5 % | Оптимальный диапазон для универсальной обработки |
| Резание высоколегированных сталей | 4–6 % | Требуется баланс охлаждения и смазки |
| Резание твёрдых металлов, чугуна | 10–12 % и выше | Максимальная смазка и защита инструмента |
Для точного подбора концентрации следует обращаться к техническому листу (TDS) конкретного продукта, так как разные марки СОЖ могут иметь разные эмульгирующие добавки и требования.

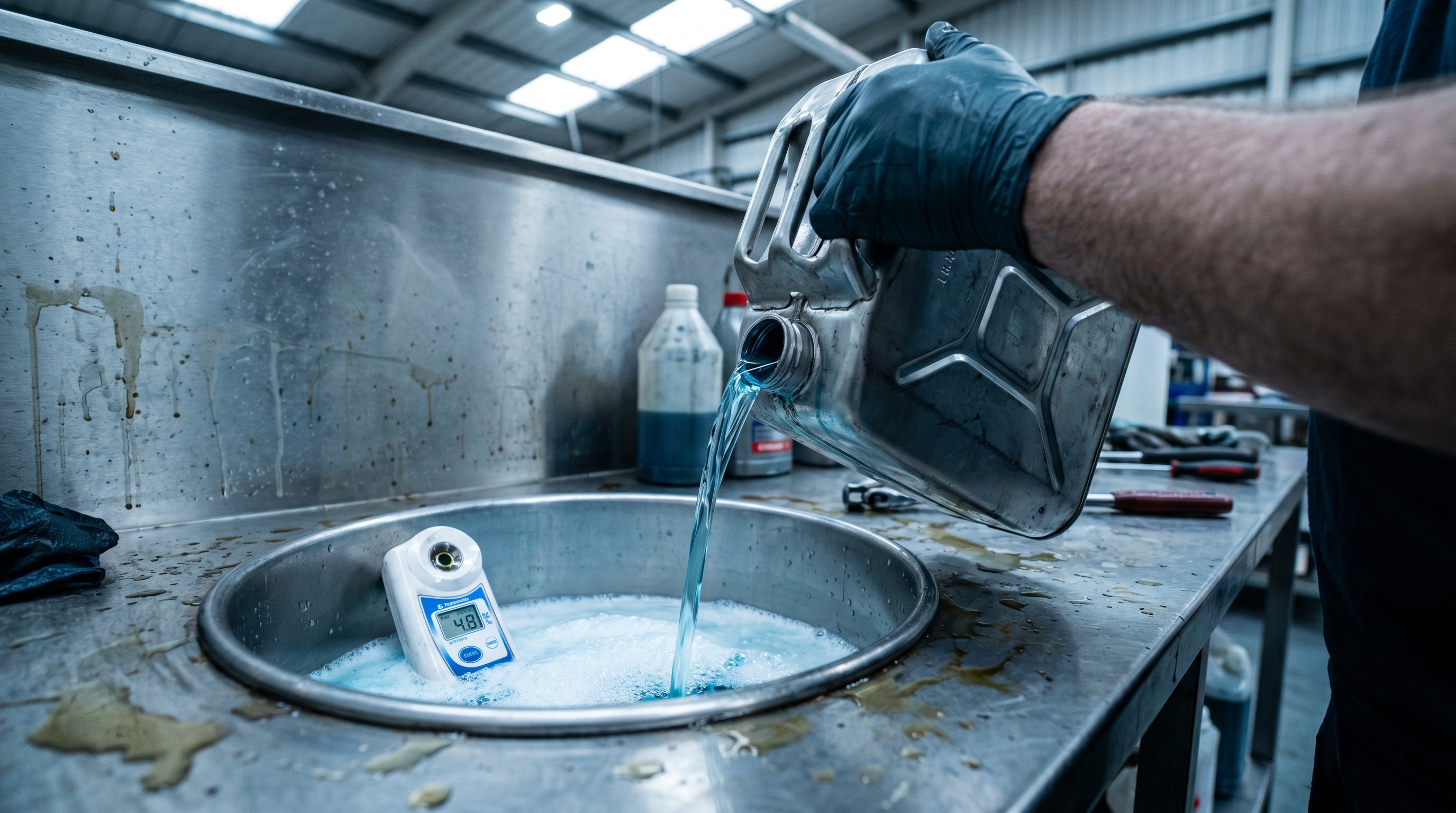

Приготовление эмульсии: правила смешивания и контроль параметров
Правильное приготовление эмульсии — основа долгой и эффективной работы СОЖ.
Основные правила:
Порядок смешивания: концентрат добавляют в воду при включённом перемешивании, а не воду в концентрат. Это обеспечивает быстрое и равномерное распределение эмульгаторов.
Качество воды: используется чистая вода (лучше всего — дистиллированная или деминерализованная) с жёсткостью не выше 4–8 мг-экв/л. Вода с высокой жёсткостью может нарушить стабильность эмульсии.
Температура воды: оптимально 10–30 °C. Слишком холодная или горячая вода может замедлить эмульгацию.
Время перемешивания: не менее 10–12 минут с момента добавления концентрата.
Стабилизация: выдержка не менее 1 часа перед началом работы для полной гидрофильной стабилизации.
Помимо концентрации, в готовой эмульсии проверяют pH (рабочий диапазон 8,5–9,5), механические загрязнения (методика определения описана в ГОСТ Р 50558-93), посторонние масла, коррозионную активность и наличие микроорганизмов. Эмульсия, приготовленная с нарушением технологии, может быстро деградировать в условиях станка.

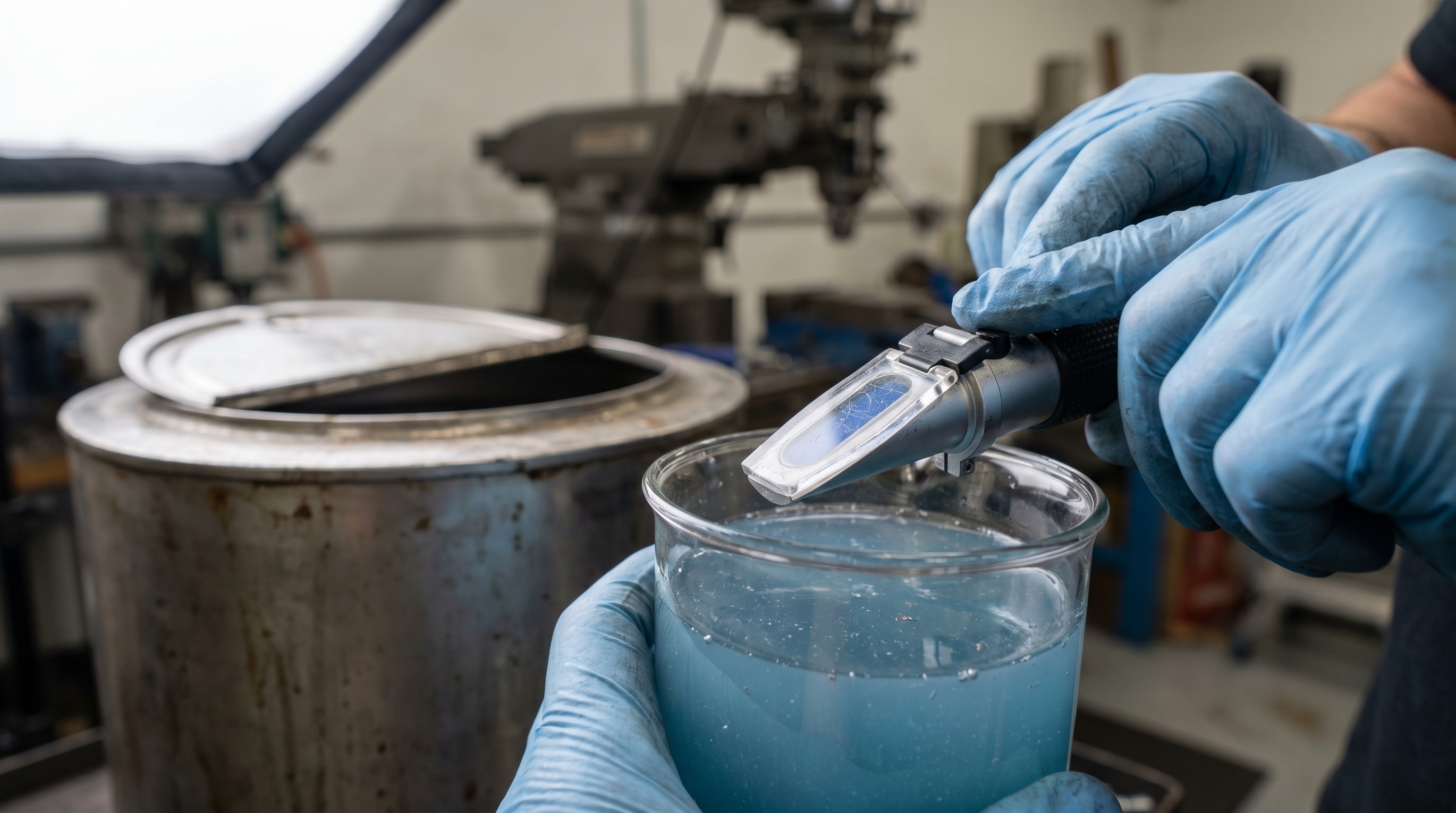

Контроль концентрации при эксплуатации и доливка
Контроль концентрации — это не одноразовая операция при первичной заливке, а регулярная проверка, которая проводится ежедневно в начале смены, а при высокой интенсивности работы — несколько раз в день.
При работе станка часть эмульсии испаряется, вывозится со стружкой и с деталями, в результате концентрация снижается. Если вовремя не скорректировать состав, эмульсия выйдет за допустимые пределы и перестанет выполнять свои функции.
Наиболее распространённый метод контроля — измерение концентрации рефрактометром. Показание прибора (в единицах Brix или в процентах) нужно умножить на коэффициент рефракции (рефрактивный индекс), указанный в техническом листе или на этикетке продукта. Это необходимо, потому что разные СОЖ по-разному преломляют свет, и без поправки измерение будет некорректным.
Минимально допустимая концентрация при доливках составляет около 0,5 %. Ниже этого значения эмульсия уже не обеспечивает требуемые смазывающие и антикоррозионные свойства. Если фактическая концентрация упала ниже рекомендуемого диапазона, нужно долить концентрат (а не просто воду), чтобы восстановить нужное соотношение.
При доливке следует учитывать текущий объём эмульсии в баке. Если в баке осталось 80 л эмульсии с концентрацией 4 %, а нужно довести до 5 %, то добавляют не просто концентрат, а считают необходимое количество по формуле или ориентируются на показания рефрактометра после добавления пробного количества.

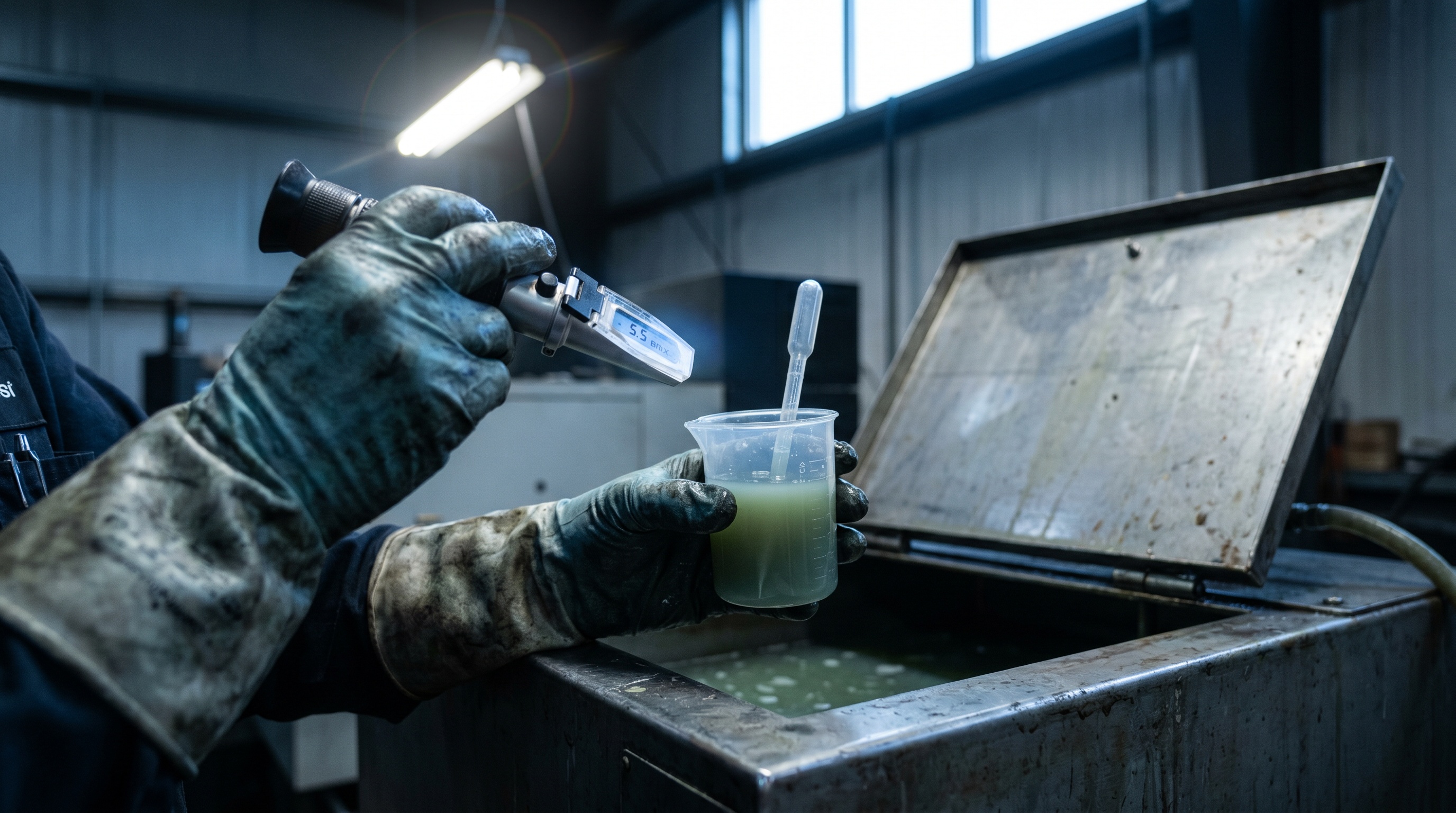

Способы измерения концентрации и интерпретация результатов

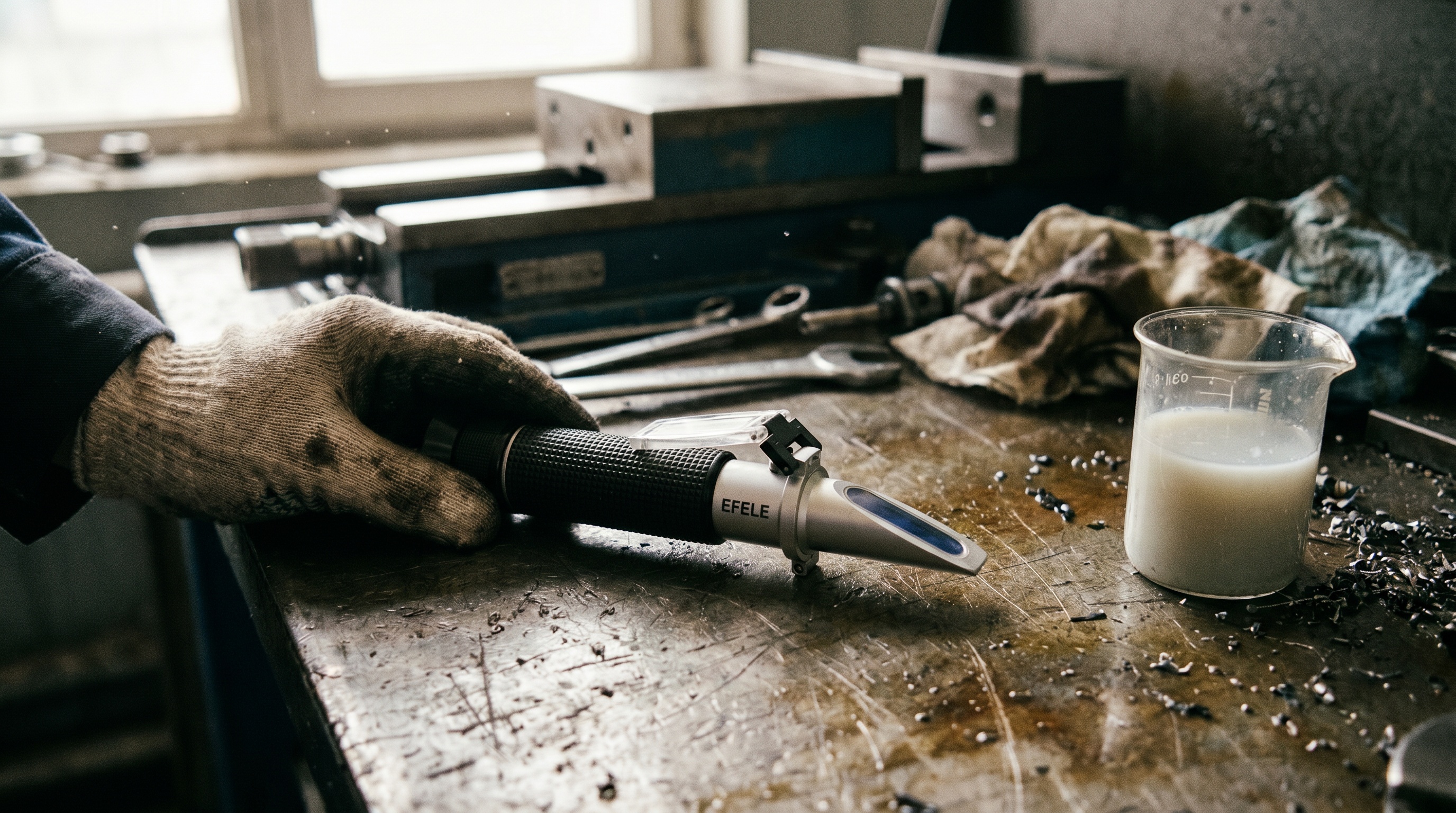

Рефрактометр — основной инструмент для быстрого полевого контроля концентрации.
Ручной рефрактометр позволяет за несколько секунд получить приблизительное значение, однако для корректного результата необходимо знать и применить коэффициент рефракции конкретной СОЖ.
Порядок измерения: - Закапать каплю чистой эмульсии на предметное стекло рефрактометра. - Закрыть защитную крышку и посмотреть в окуляр на границу раздела светлого и тёмного полей. - Считать показание на шкале (обычно в Brix, 0–20 %). - Умножить показание на коэффициент рефракции продукта (например, если коэффициент 0,5, а рефрактометр показал 10 Brix, то концентрация = 10 × 0,5 = 5 %). - Записать результат в журнал контроля.
Для точного измерения рефрактометр перед использованием калибруют по дистиллированной воде (показание должно быть ровно 0 на шкале Brix). Если показание отличается, нужно отрегулировать шкалу согласно инструкции прибора.
В лабораторных условиях для проверки загрязнённости эмульсии применяют гравиметрический метод (ГОСТ Р 50558-93), который включает фильтрацию пробы через мембранный фильтр, сушку и взвешивание осадка. Концентрация механических примесей рассчитывается как (масса осадка ÷ масса пробы) × 100 %. Однако в условиях цеха такой анализ проводят редко, ориентируясь в основном на внешний вид эмульсии и показания рефрактометра.
Для более точного анализа эмульсии производители и некоторые цехи используют цифровые рефрактометры и вискозиметры, однако эти приборы дороже и требуют больше времени на подготовку и калибровку. Ручной рефрактометр остаётся самым практичным и доступным инструментом для ежедневного контроля.
В разделе контроля концентрации стоит отметить, что оценка "на глаз" недопустима: внешний вид эмульсии (её прозрачность, цвет, однородность) не коррелирует с точным значением концентрации. Две эмульсии одной марки, но с концентрациями 4 % и 6 %, могут выглядеть практически одинаково, поэтому контроль только органолептический приводит к ошибкам.
Типовые ошибки при расчёте и хранении концентрации
На практике встречаются несколько систематических ошибок, которые приводят к нестабильности эмульсии и преждевременному выходу её из строя:
Добавление воды вместо концентрата при доливке. Многие операторы, видя, что уровень эмульсии в баке упал, просто доливают воду, не проверяя концентрацию. Это снижает концентрацию ниже допустимого минимума (0,5 %), и эмульсия перестаёт защищать инструмент и поверхности.
Игнорирование порядка смешивания. Если вместо того чтобы добавить концентрат в воду при перемешивании, рабочий наоборот заливает воду на концентрат, может образоваться гель или хлопья, которые не растворяются.
Использование воды неизвестного качества или с высокой жёсткостью. Такая вода содержит соли железа, кальция, магния, которые нарушают эмульгацию и приводят к разрушению эмульсии в течение нескольких дней.
Отсутствие калибровки рефрактометра. Если прибор не отрегулирован по дистиллированной воде, его показания могут систематически отличаться от истины на несколько процентов.
Применение одной концентрации для всех операций. Неправильно выбранная концентрация (например, 10 % для шлифования вместо положенных 1–2 % или 6–7 %) приводит либо к поломкам кругов, либо к недостаточной смазке при резании.
Отсутствие контроля после первичной заливки. Эмульсия может быть правильно приготовлена, но если её никогда не проверяют в работе, то деградация идёт незамеченной, и станок работает на разбавленной неэффективной жидкости.
Смешивание разных марок СОЖ. Разные концентраты могут иметь несовместимые присадки, что приводит к расслоению или потере свойств.
Практический контроль: инструменты и регулярность
Для ежедневного контроля концентрации в условиях цеха требуется минимальный набор: рефрактометр, контейнер для отбора пробы эмульсии, салфетки для очистки прибора, журнал записей и таблица с коэффициентом рефракции для используемой СОЖ.
Все эти материалы должны храниться в одном месте и быть доступны для оператора смены. Для точного измерения концентрации СОЖ рекомендуется использовать рефрактометр с диапазоном Brix 0–20%, позволяющий работать с типичными диапазонами концентраций от 1–2 % до 12 % и выше. Приборы этого типа компактны, не требуют электропитания и дают результат за несколько секунд.
Регулярность контроля: - Ежедневно в начале смены: перед запуском станка проверяют концентрацию и при необходимости выполняют коррекцию. - При интенсивной работе: дополнительная проверка в середине смены, особенно если станок работает на максимальной мощности или обрабатывает твёрдые материалы. - После каждого расхода или испарения заметного объёма: если видно, что уровень эмульсии упал более чем на 5–10 %, нужна проверка и коррекция. - После каждой замены или долива новой партии СОЖ: чтобы убедиться, что новый концентрат правильно размешан и дал ожидаемую концентрацию.
Результаты измерений рекомендуется записывать в журнал: дата, время, показание рефрактометра, фактическая концентрация (с учётом коэффициента), объём добавленного концентрата (если проводилась коррекция) и ФИО оператора. Этот журнал позволяет отследить, нормально ли падает концентрация в течение смены, не происходит ли утечка эмульсии или её необычно быстрого испарения.
Часто задаваемые вопросы
Можно ли доливать в бак только воду, если он испарился?
Нет. При испарении и выносе эмульсии со стружкой концентрация снижается, поэтому нужно измерить фактическое значение и при необходимости добавить концентрат, а не просто воду. Доливание только воды ещё больше разбавляет раствор и может привести к тому, что концентрация упадёт ниже 0,5 %, при которой эмульсия теряет защитные свойства.
Зачем нужен коэффициент рефракции, если рефрактометр уже показывает число?
Разные СОЖ по-разному преломляют свет, поэтому показание шкалы рефрактометра (например, 10 Brix) не равно напрямую концентрации. Нужно умножить это показание на коэффициент рефракции конкретного продукта (например, 0,5), чтобы получить истинную концентрацию (10 × 0,5 = 5 %). Коэффициент указывается в техническом листе или на этикетке флакона.
Почему нельзя добавлять воду в концентрат, а только концентрат в воду?
При добавлении воды на концентрат вода попадает на поверхность вязкого концентрата и образует оболочку, которая замедляет диффузию и перемешивание. Это может привести к образованию хлопьев, плохой эмульгации и расслоению. Добавление же концентрата в воду при перемешивании обеспечивает быстрое распределение молекул ПАВ и стабильную эмульсию.
На какую концентрацию ориентироваться, если в техническом листе указан диапазон, а не одно значение?
Выбор зависит от конкретной операции, типа металла, скорости резания и требуемого охлаждения. Для начала рекомендуется взять середину диапазона (например, если указано 3–5 %, то начать с 4 %) и оценить результат: если стружка горячая и чёрная, концентрацию нужно повысить; если эмульсия пенится и быстро деградирует — понизить. Опыт и наблюдение помогут найти оптимальное значение для вашего оборудования.
Как часто нужно полностью менять эмульсию в баке?
Это зависит от интенсивности работы, качества воды, наличия микроорганизмов и общего состояния эмульсии. При должном ежедневном контроле концентрации и своевременной фильтрации эмульсия может работать несколько месяцев. Однако если в ней появились признаки деградации (запах, пенистость, образование слизи, резкое снижение смазывающих свойств), её нужно менять, независимо от срока.
Заключение
Правильный расчёт концентрации СОЖ при первичной заливке и её контроль при последующих доливках — это основа надёжной и эффективной обработки. Концентрация рассчитывается по формуле C(%) = (m_концентрата ÷ m_раствора) × 100 и для разных операций находится в диапазоне от 1–2 % при шлифовании до 10–12 % при резании твёрдых металлов. Подготовка эмульсии требует соблюдения порядка смешивания (концентрат в воду), использования чистой воды и выдержки на стабилизацию не менее 1 часа.
Ежедневный контроль концентрации рефрактометром с учётом коэффициента рефракции конкретного продукта позволяет своевременно выявить снижение и скорректировать состав. Минимально допустимая концентрация при доливках — около 0,5 %; ниже этого значения эмульсия теряет свои защитные свойства. Ведение журнала результатов измерений помогает отследить тенденции и выявить проблемы (утечку, испарение, деградацию). Если вы регулярно проверяете и корректируете концентрацию, используете качественную воду и соблюдаете правила смешивания, эмульсия будет работать эффективно и долго, обеспечивая качество обработки и долговечность инструмента.
