Газовые лепестковые подшипники работают на аэродинамической пленке, но при пуске и остановке узел переходит в режим сухого контакта - именно в эти критические моменты требуется твердосмазочное покрытие. Без защитного слоя поверхности изнашиваются за считанные циклы запуска. Статья разберет, какие антифрикционные покрытия подходят для таких подшипников, как они работают и что учитывать при выборе.
Эта информация полезна инженерам турбомашин, проектировщикам систем смазки и закупщикам, которые подбирают оптимальное решение для высокотемпературных узлов с жесткими требованиями к надежности.
Почему газовые подшипники нуждаются в твердой смазке
Газовые лепестковые подшипники принципиально отличаются от обычных: рабочая поверхность разделена динамической газовой пленкой, которая формируется только при определенной скорости вращения.

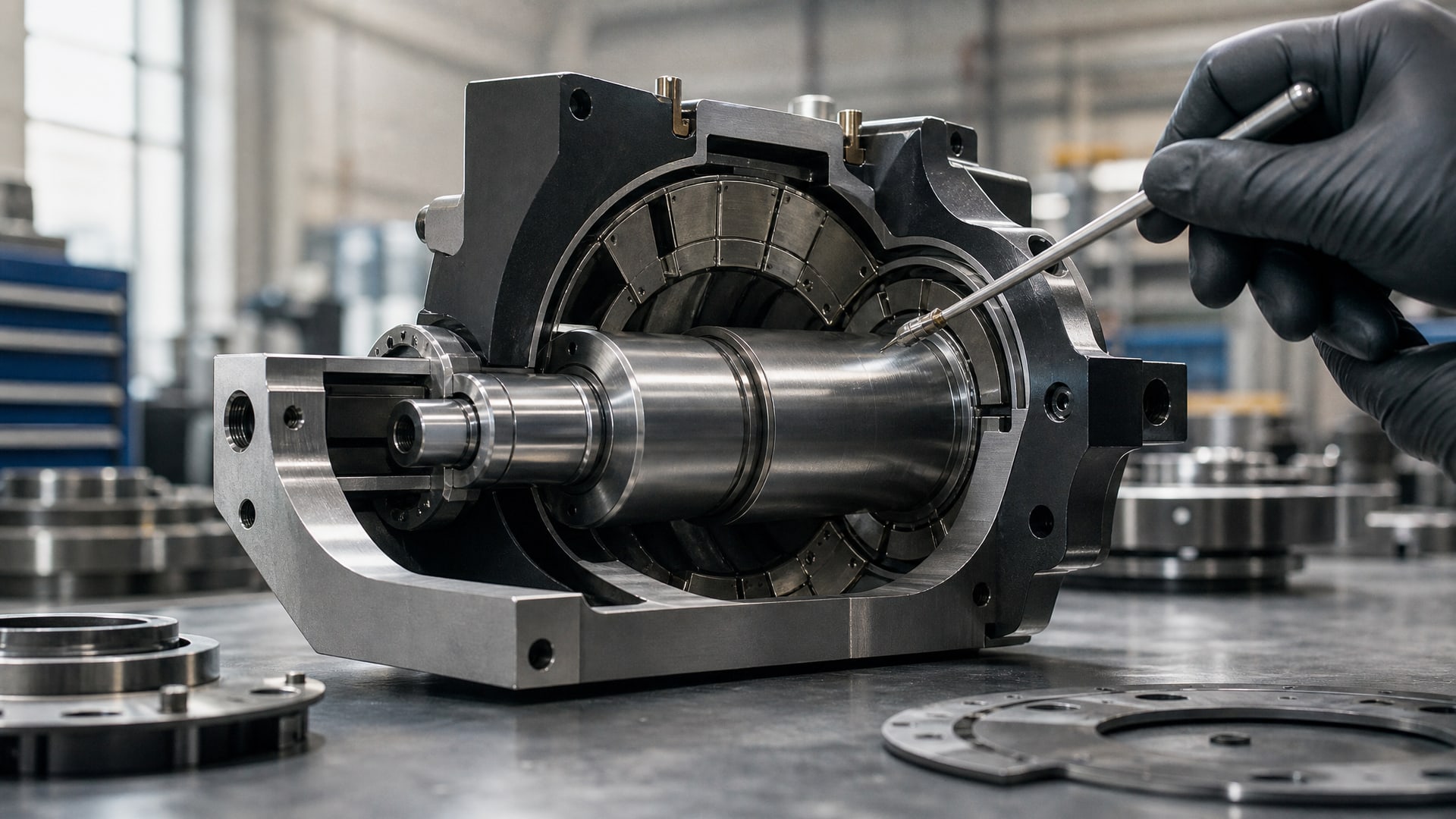

Когда вал начинает крутиться или останавливается, пленка еще не возникла - фольга и ротор соприкасаются напрямую.
В эти моменты коэффициент трения резко возрастает, а износ идет интенсивно. Обычная смазка (пластичная или масло) быстро вытирается центробежными силами или выдавливается из зазора. Твердая смазка остается на месте благодаря адгезии к поверхности и микрошероховатостям, создавая тонкий защитный слой.
Исследования показывают, что даже на коротких дистанциях пуска и остановки твердосмазочное покрытие предотвращает локальный нагрев, микросварку и переход в режим адгезионного износа. Таким образом, ресурс подшипника определяется не столько работой в основном режиме, сколько долговечностью защитного слоя при холодных стартах и горячих остановах.
Структура и назначение твердосмазочных покрытий для лепестковых подшипников
Современное твердосмазочное покрытие для газовых лепестковых подшипников - это композиция, состоящая из трех основных компонентов: полимерная связующая матрица, твердый смазочный наполнитель и дополнительные функциональные добавки.
Роль полимерной матрицы
Связующее вещество отвечает за адгезию покрытия к поверхности фольги и удержание твердых частиц в слое. При термических циклах пуска матрица не должна терять когезию - это обеспечивает полимеризация. От качества полимеризации зависит, насколько долго смазочный слой останется на фольге при нагреве до высоких температур и последующем охлаждении.
Твердые смазочные наполнители
В умеренных режимах работают композиции на основе графита, молибдена дисульфида (MoS2) и нитрида бора. Эти материалы имеют слоистую кристаллическую структуру, которая обеспечивает низкое трение при сдвиге. Для расширенного температурного диапазона используют карбид хрома, никель-алюминиды и другие интерметаллиды.
Однако мягкость этих наполнителей - двусторонний эффект. С одной стороны, они дают низкий коэффициент трения. С другой, при интенсивном контакте с абразивными частицами (загрязнения в системе) слой быстро изнашивается. Поэтому выбор наполнителя зависит не только от температуры, но и от ожидаемого характера нагрузок.
Функциональные добавки
Для высокотемпературных режимов добавляют серебро и фториды щелочноземельных металлов (эвтектики BaF2-CaF2). Серебро обеспечивает низкую вязкость в расплавленном состоянии и хорошую адгезию при высоких температурах, а фториды снижают трение в диапазоне 300-650 °C. Такие композиции разрабатывались для экстремальных условий турбомашин и газовых турбин.
Диапазоны температур и выбор состава покрытия
Для правильного выбора твердосмазочного покрытия нужно знать реальные температуры при пуске, в переходном режиме и при остановке.
Умеренные температуры (до 315 °C)
В системах, где подшипник стартует при комнатной температуре и работает не выше 150-200 °C, достаточны полимерные пленки на основе эпоксидной или полиимидной матрицы с графитом и MoS2. Такие составы хорошо известны, обеспечивают стабильный коэффициент трения около 0,08-0,15 на стартовом этапе и имеют приемлемую стоимость.
Срок полимеризации обычно 24-48 часов при комнатной температуре, что удобно в производстве. Однако при появлении загрязнений в системе стабильность может нарушиться.
Расширенный диапазон (315-650 °C)
Для турбомашин, работающих при температурах выше 300 °C, используют специальные композиции на основе карбида хрома с добавками серебра и фторидов. Эти системы исследовались и оптимизировались для работы в диапазоне 25-650 °C.
Механизм смазки в высокотемпературной области отличается: твердые слои графита теряют эффективность, а активную роль берут на себя вязкоупругие пленки фторидов и серебро. Толщина такого покрытия часто достигает 10-30 микрометров, и процесс нанесения требует более высокого контроля, чем стандартные полимерные системы.
Методы нанесения и условия полимеризации твердосмазочных покрытий
Способ нанесения и режимы полимеризации определяют конечные свойства покрытия и его долговечность.
Основные методы нанесения

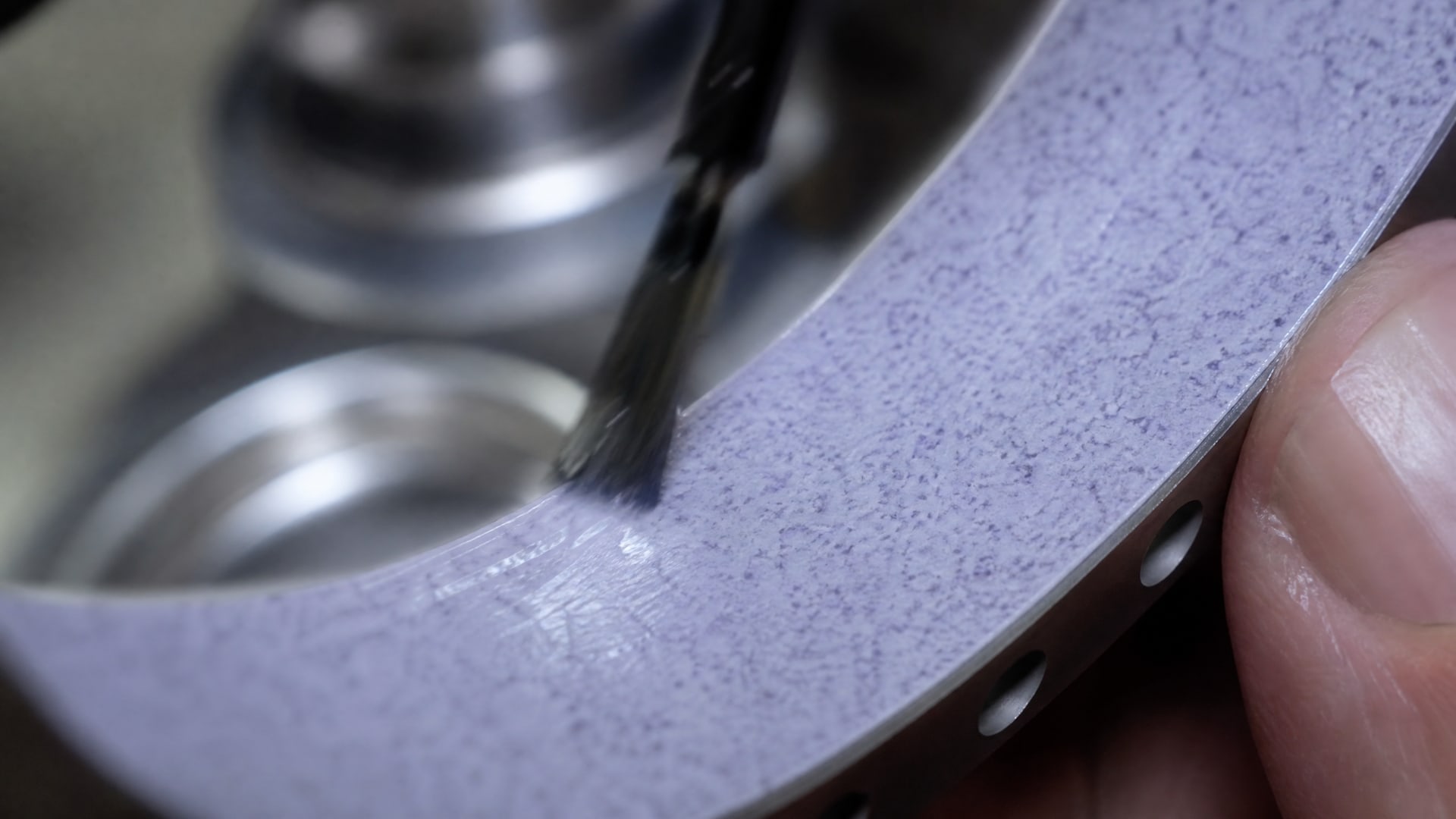

Полимерные пленки наносят методом напыления (аэрозольное нанесение), окунания или кистью. Для высокотемпературных карбидохромовых систем может быть использовано плазменное напыление или электрофоретическое осаждение, что гарантирует более плотный и однородный слой.
При аэрозольном нанесении важно обеспечить равномерное распределение: толщина должна быть в пределах 5-15 микрометров. Слишком тонкое покрытие быстро истирается, слишком толстое может отслаиваться при температурных циклах.
Роль полимеризации
Полимеризация - это не просто сушка. При нагреве полимерная матрица переходит в конечное агрегатное состояние, в котором полимерные цепи сшиваются между собой и с поверхностью подложки. Эта химическая трансформация определяет адгезию и устойчивость слоя к циклам нагрева-охлаждения.
Типичные режимы: 16-24 часа при 20-23 °C для полиимидных систем, или 2-4 часа при 80 °C с последующим полным отверждением при 120 °C. Для высокотемпературных композиций может потребоваться нагрев до 200-300 °C в защитной атмосфере.
Неполная полимеризация ведет к потере адгезии при первых же циклах: частицы наполнителя теряют фиксацию на матрице, и покрытие быстро стирается.
Контроль качества
Стандартный метод - ASTM D2511-20, который описывает испытание стойкости сухих пленочных смазок к ухудшению свойств при температурных экстремумах. Эта методика проверяет, сохраняет ли покрытие смазывающую способность после чередования нагрева и охлаждения, что имитирует реальные циклы пуска и остановки.
Выбор покрытия в зависимости от конкретных условий эксплуатации
Правильный выбор твердосмазочного покрытия требует учета пяти ключевых параметров: температура пуска, температура остановки, длительность переходного режима, вероятность загрязнений и скорость износа.
Чистые, малонагруженные системы
Если подшипник стартует в защищенной среде, пусковых циклов немного (менее 100 в год) и загрязнения исключены, подойдут простые полимерные пленки на основе графита. На такие покрытия можно положиться несколько лет подряд. Закупщики часто выбирают их благодаря доступности и предсказуемому результату.
Системы с высокой частотой пусков
Если подшипник часто стартует (несколько раз в день), адгезия и износостойкость становятся критичны. Здесь предпочтительнее более твердые композиции на основе MoS2 с полиимидной матрицей повышенной толщины. Такой выбор удлинит интервал между переконтролями покрытия.
Высокотемпературные режимы
Для турбомашин и газовых компрессоров, где стартовая температура уже превышает 200 °C, нужны специальные системы с фторидами и серебром. На линиях такого оборудования работают именно с карбидохромовыми покрытиями, потому что обычные полимеры теряют адгезию при такой температуре уже при первом цикле.
Загрязненные среды
Если в системе возможны частицы (пыль, окислы, продукты износа), выбирают более твердое, но все еще скользкое покрытие. Абразивные частицы работают как шлифовальный материал, поэтому мягкий графит быстро изнашивается. Композиции с нитридом бора и MoS2 показывают лучшую стойкость в таких условиях.
Сравнение схем смазки: мягкое покрытие на фольге или на вале
Исследования tribological coatings для foil bearings показали, что оптимальная схема - мягкое твердосмазочное покрытие на фольге, а твердое износостойкое покрытие на диске или вале.
Логика простая: фольга - неподвижный элемент, и при пуске на ней начнется интенсивное трение. Мягкое покрытие там справляется с этой задачей и не требует высокой твердости. Вал или диск - вращающийся элемент, и если его поверхность будет мягкой, центробежные силы и локальный нагрев приведут к деградации покрытия. Твердое же покрытие на вале остается стабильным.
Эта схема минимизирует общий износ пары и продлевает ресурс подшипника. Обратная конфигурация (мягкое на вале) приводит к более быстрому разрушению на стартовом этапе.
Часто задаваемые вопросы
Может ли газовый подшипник работать без твердосмазочного покрытия?
Да, газовый подшипник может работать в основном режиме без твердой смазки - газовая пленка его защищает. Но на пуске и останове фольга и вал соприкасаются напрямую, и без защитного слоя происходит интенсивный износ. За 50-100 пусков обнаженная фольга может быть повреждена настолько, что газовая пленка перестанет формироваться. Твердосмазочное покрытие предотвращает это.
Какое время нужно для полимеризации твердосмазочного покрытия перед первым запуском?
Время полимеризации зависит от состава и условий. Для стандартных полиимидных систем требуется 24-48 часов при комнатной температуре или 2-4 часа при 80 °C с последующим часом при 120 °C. Высокотемпературные карбидохромовые покрытия могут требовать нагрева до 200-300 °C в защитной атмосфере. Преждевременный запуск при недостаточной полимеризации приведет к потере адгезии и разрушению слоя.
Что такое адгезия покрытия и почему это важнее, чем просто низкое трение?
Адгезия - это силовое сцепление слоя с поверхностью фольги. Если покрытие плохо прилипает, оно отслаивается и стирается, оставляя обнаженные участки. Коэффициент трения может быть низким, но если адгезия не обеспечена, покрытие быстро исчезнет. При выборе нужно проверять не только трение в лабораторных тестах, но и стойкость к отслаиванию в реальных циклах пуска-остановки.
Почему высокотемпературные покрытия дороже и сложнее в нанесении?
Высокотемпературные композиции на основе карбида хрома и фторидов требуют особых связующих, которые стабильны выше 400 °C. Стандартные полимеры при такой температуре деградируют. Кроме того, нанесение часто требует плазменного напыления или точного контроля электрофоретического осаждения, что дороже аэрозольного распыления. Но этот выбор оправдан, если система работает в экстремальных условиях.
Может ли загрязнение в системе повредить твердосмазочное покрытие?
Да. Абразивные частицы (пыль, окислы) при попадании между фольгой и валом становятся шлифовальным материалом. Мягкое графитовое покрытие особенно уязвимо - частицы буквально втираются в слой и выламывают из него куски. Поэтому в критичных системах выбирают более твердые наполнители (нитрид бора, MoS2) или обеспечивают хорошую фильтрацию воздуха, поступающего в подшипник.
Заключение
Твердая смазка для газовых лепестковых подшипников - это не просто дополнение, а критичный элемент надежности. Она защищает в моменты пуска и остановки, когда газовая пленка еще не сформирована или уже разрушена. Выбор состава определяется температурным диапазоном, ожидаемыми нагрузками и вероятностью загрязнений, а качество полимеризации гарантирует, что слой сохранит адгезию и смазывающую способность через всю линейку эксплуатационных циклов.
При подборе покрытия сначала установи реальные температуры пуска и остановки в твоей системе, оцени частоту пусков и вероятность загрязнений, затем выбери состав (для умеренных режимов - полимерные пленки с графитом, для высоких температур - карбидохромовые системы с фторидами и серебром). Далее проверь, соответствует ли режим полимеризации требованиям производителя и насколько однородно наносится слой. Это обеспечит долгий и безотказный ресурс подшипника.
