Низкий пусковой момент червячного редуктора можно обеспечить, уменьшив трение в зоне скольжения. Антифрикционное покрытие (АФП) помогает снизить трение на пуске и приработке, но не заменяет правильный расчет передачи, подбор смазки и оценку потерь в подшипниках и уплотнениях. Результат зависит от геометрии червячной пары, передаточного отношения, состояния поверхности и режима работы.
Статья будет полезна инженерам, техническим специалистам и закупщикам, которые выбирают способ снизить пусковой момент в системах управления. Разберем, как соотносятся КПД червячного редуктора и трение, когда применяют АФП, как подготовить поверхность и учесть допуски при нанесении покрытия.

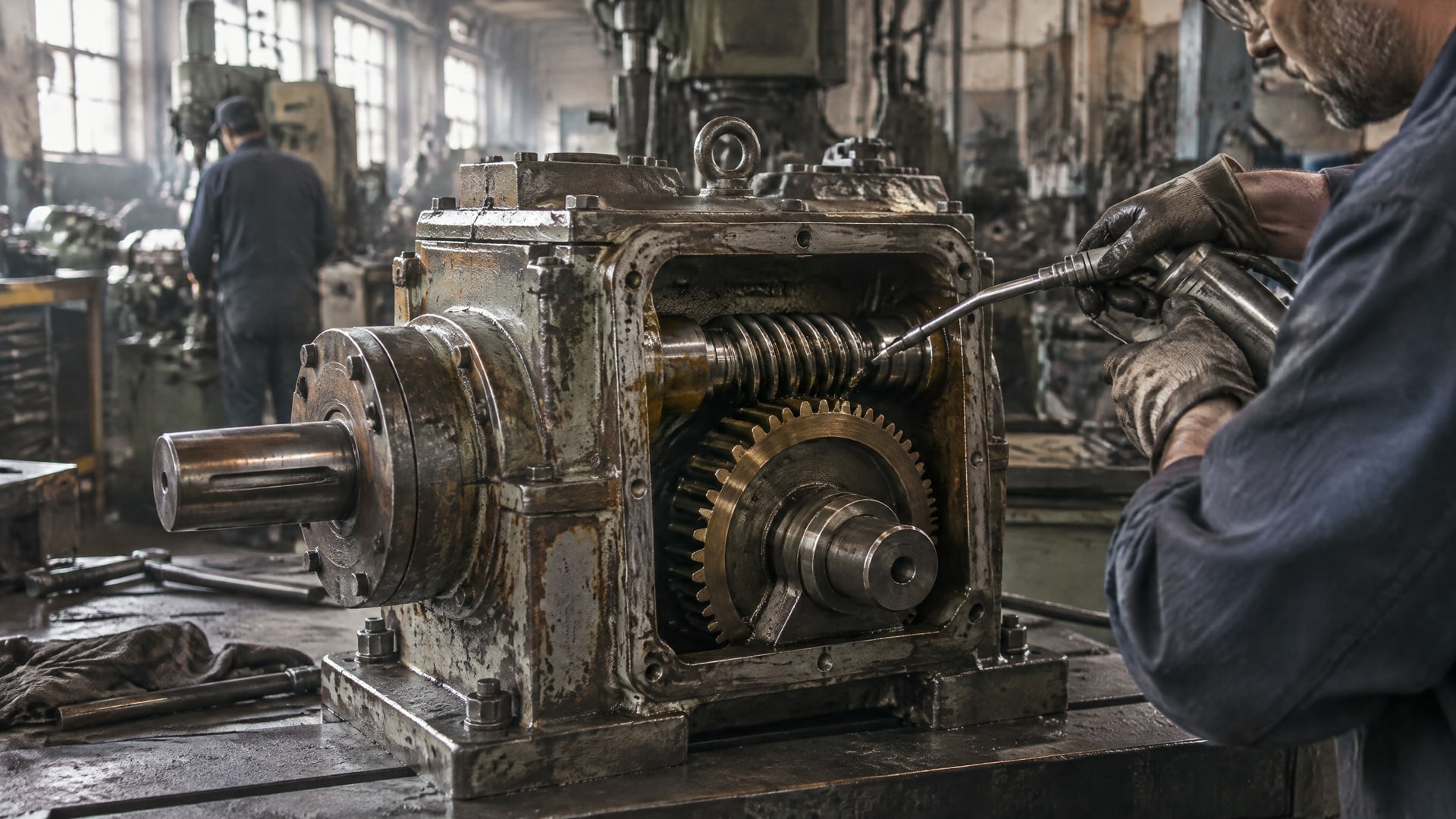

Почему червячный редуктор имеет высокий пусковой момент

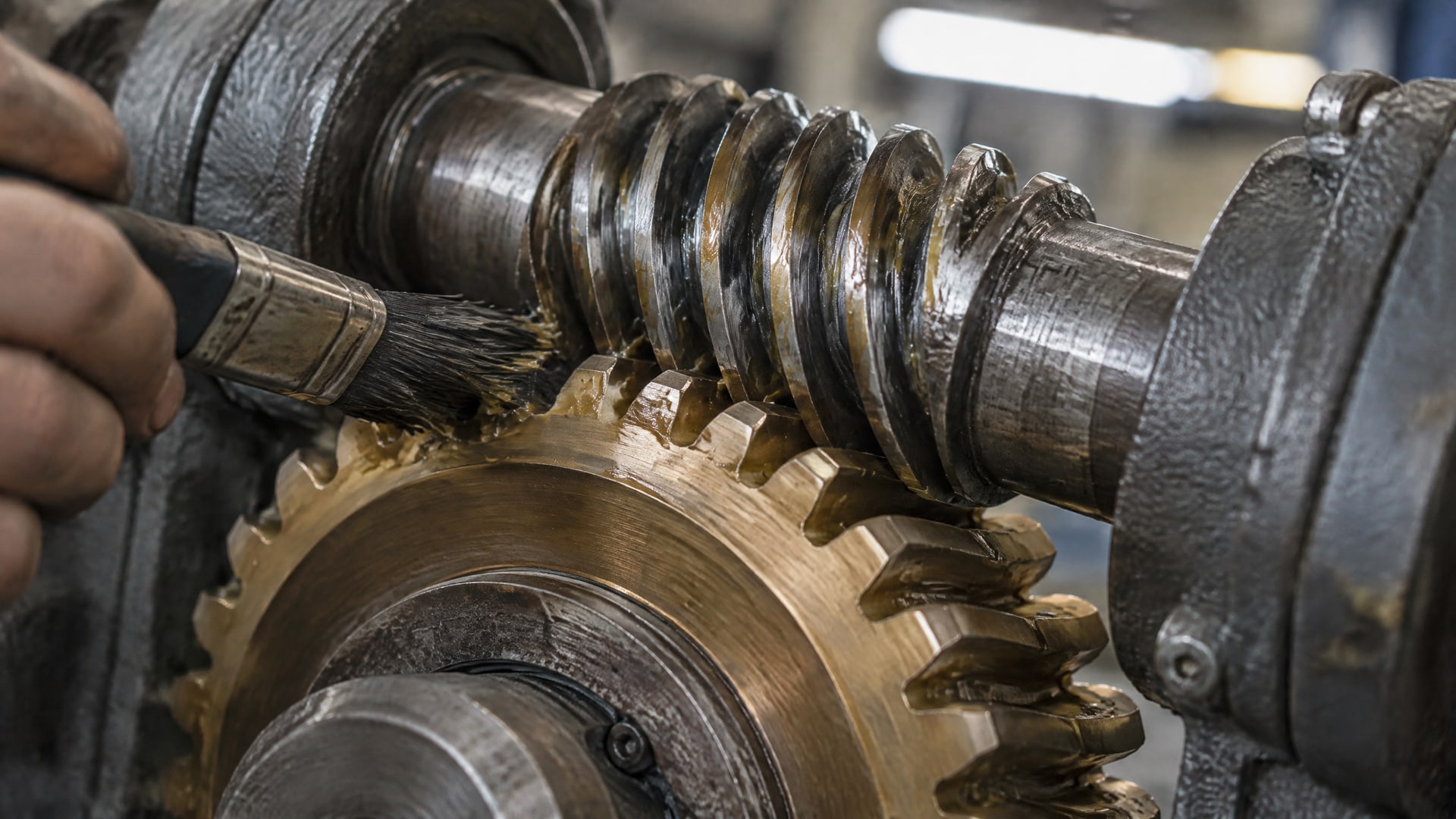

В червячной передаче зубья скользят относительно друг друга, поэтому трение заметно влияет на КПД и сопротивление движению.
Для оценки важны угол подъема червяка, коэффициент трения и передаточное отношение. С ростом трения КПД снижается, а увеличение угла подъема обычно повышает эффективность передачи. Однако пусковой момент нельзя оценивать только по одному параметру: значение имеют также приработка и потери в остальных элементах редуктора.
В источниках приведен широкий диапазон КПД червячных передач: от 20% до 98%. Для типичных примеров при передаточном отношении 5:1 указывается КПД около 90%, а при 300:1 - порядка 49%. Это ориентиры, а не гарантированные характеристики любого редуктора с такими отношениями. В реальной эксплуатации на результат влияют конструкция, смазка, температура и режим работы.
В период приработки КПД может быть ниже, чем после нее. Указанное для этого периода снижение составляет примерно 3% при малых передаточных отношениях и до 12% при передаточных отношениях 60-100. Если редуктор трудно запускается, стоит проверить не только смазку, но и состояние сопрягаемых поверхностей, параметры передачи и режим запуска.
При анализе также учитывают подшипники, уплотнения и холостой ход. Потери в этих элементах снижают общий КПД по сравнению с КПД зацепления. Поэтому покрытие, уменьшающее трение в червячной паре, может помочь при пуске, но не устранит сопротивление, вызванное другими узлами или неподходящей геометрией передачи.
Что проверить до выбора способа снижения трения
Передаточное отношение и угол подъема червяка.
Стадию приработки и характер работы: постоянное движение или частые пуски.
Тип пары трения: металл-металл или металл-пластик.
Потери в подшипниках, уплотнениях и других элементах привода.
Соответствие смазки и режима эксплуатации конструкции редуктора.
КПД червячного редуктора: таблица и влияние угла подъема
Табличные значения помогают понять, насколько сильно угол подъема может влиять на КПД червячной пары.
В учебном примере при коэффициенте трения f=0,05 приведены следующие ориентиры. Их следует рассматривать как расчетные данные для заданных условий, а не как паспортные характеристики конкретного редуктора.
| Угол подъема | КПД червячной пары |
|---|---|
| 1° | 25,2% |
| 10° | 76,8% |
| 20° | 86,0% |
| 30° | 89,2% |
В этой таблице КПД растет с увеличением угла подъема: от 25,2% при 1° до 89,2% при 30°. При этом таблица не дает универсального ответа на вопрос, какой КПД будет у собранного механизма. Она не учитывает все особенности конкретной конструкции и дополнительные потери в подшипниках, уплотнениях и на холостом ходу.
Для сравнения в инженерных примерах приводятся и передаточные отношения: при 5:1 типичный КПД может составлять около 90%, а при 300:1 - порядка 49%. Эти цифры показывают общий эффект, но не подменяют расчет конкретной передачи. На результаты влияют трение, геометрия зацепления, смазка и приработка, поэтому два редуктора с близкими параметрами могут вести себя по-разному.
Таблицу полезно использовать как первичную проверку: если измеренный или расчетный результат заметно расходится с ориентиром, нужно уточнить исходные параметры и условия испытания. Сравнивать значения можно только при сопоставимых режимах. Отдельно фиксируют момент пуска, скорость, нагрузку и состояние передачи, иначе различия могут быть вызваны не покрытием, а неодинаковыми условиями проверки.
При выборе мер для повышения КПД и снижения трения редуктора сначала оценивают конструкцию и режим работы. Если передаточное отношение велико, стоит проверить, можно ли изменить кинематику, угол подъема, материалы пары или режим смазки. АФП рассматривают как один из инструментов, а не как способ обойти эти инженерные решения.
Как АФП влияет на пусковой момент редуктора
АФП формирует на поверхности функциональный слой, который снижает трение при скольжении.
Для червячного редуктора это может быть полезно при низкоскоростной работе, пуске и приработке, в том числе когда важно уменьшить риск stick-slip. Покрытие также применяют для приработки, аварийной смазки, защиты от коррозии и облегчения сборки. Конкретная функция зависит от материала, конструкции узла и условий эксплуатации.
Покрытие не заменяет расчет червячной передачи и не гарантирует заданный КПД. Если пусковой момент связан с чрезмерными потерями в подшипниках, уплотнениях или другими конструктивными причинами, обработка только поверхности зубьев не устранит источник сопротивления. До выбора АФП инженер сопоставляет скорость, нагрузку, температуру, тип пары трения и необходимость сухого хода.

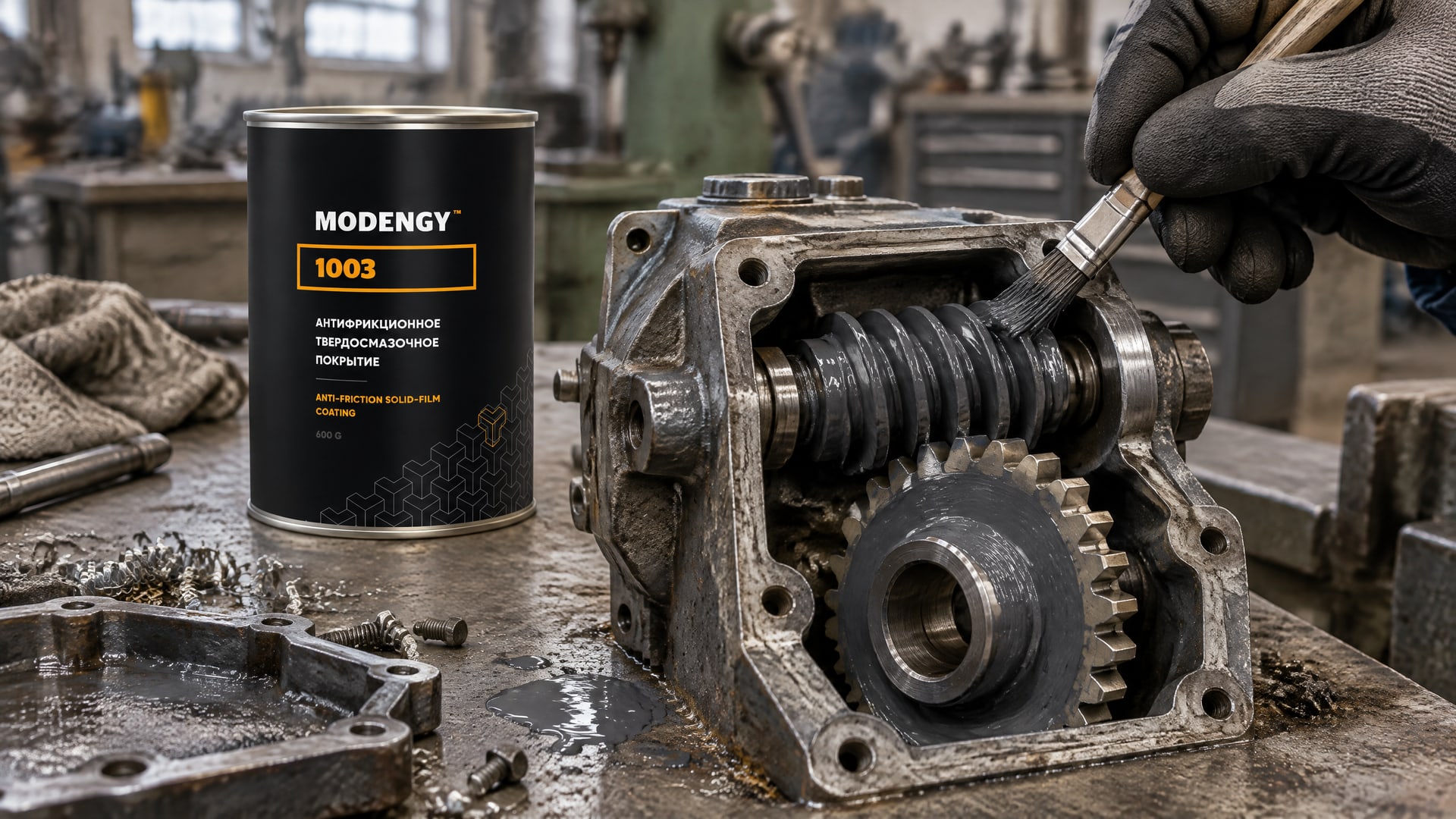

При проблемном запуске и трении в паре металл-металл одним из вариантов служит MODENGY 1003 - покрытие на основе дисульфида молибдена и графита. Для его полимеризации указаны режимы +170 °C в течение 20 минут или +20 °C в течение 720 минут. Такое решение рассматривают для снижения трения и износа в зоне контакта, но итоговый эффект проверяют на конкретной конструкции и в заданном режиме эксплуатации.
АФП стоит оценивать в комплексе с геометрией передачи и смазкой. Если причина низкого пускового момента не установлена, полезно сначала измерить сопротивление движению и проверить узел поэлементно. Затем можно сопоставить исходный результат с показателями после нанесения покрытия при одинаковой нагрузке и условиях запуска. Так проще понять, связано ли изменение с трением в зацеплении или с другими потерями.

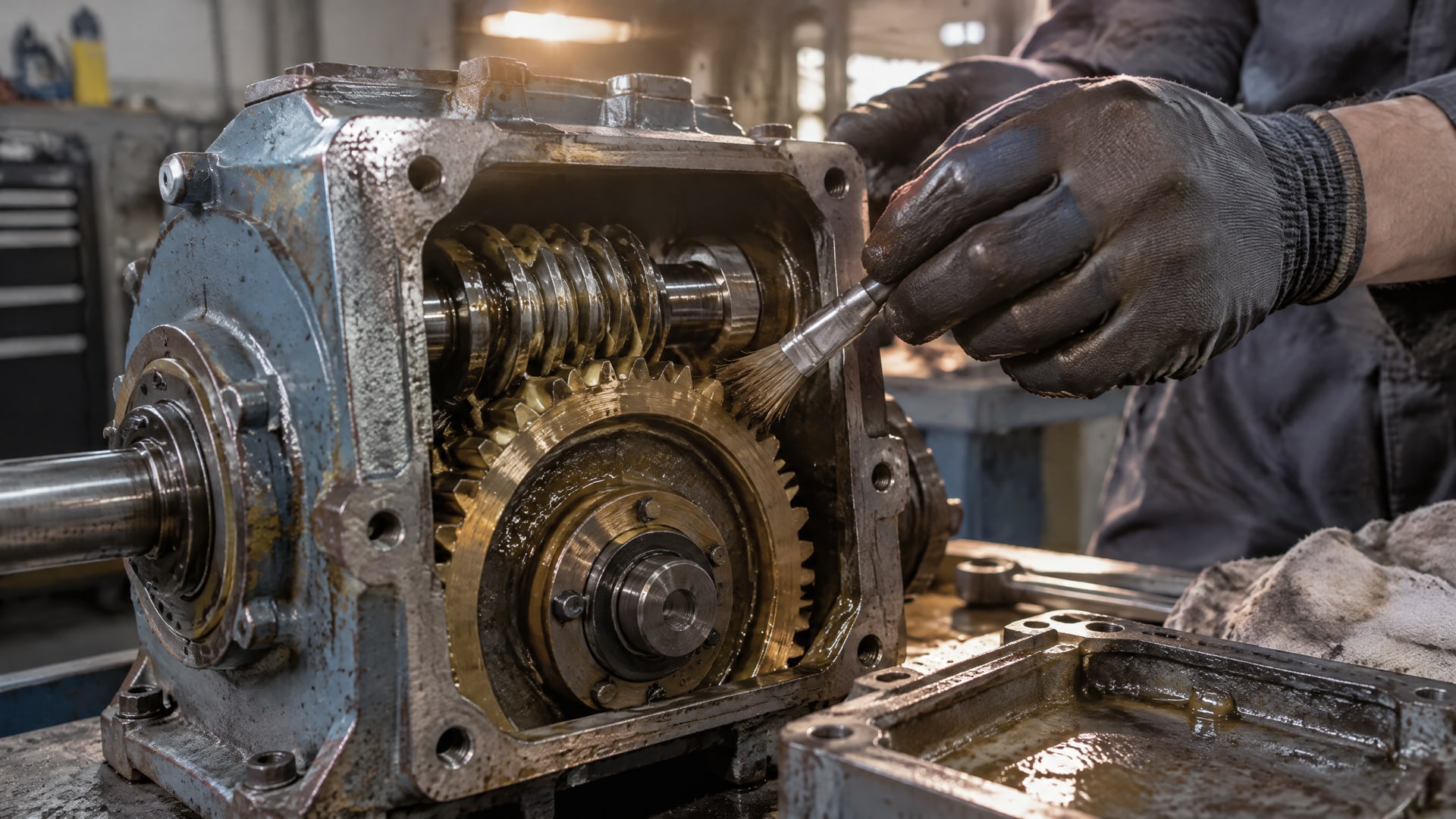

Антифрикционное покрытие: нанесение и подготовка поверхности
Качество нанесения определяет, насколько равномерно покрытие ляжет на рабочую поверхность и сохранит заданную геометрию сопряжения.
До обработки поверхность тщательно очищают и обезжиривают. В качестве предварительной подготовки могут применяться фосфатирование или пескоструйная обработка: они способны улучшить адгезию и срок службы покрытия.
В качестве способов нанесения источники указывают распыление и окунание. Выбор метода зависит от конструкции детали, доступности обрабатываемых поверхностей и требований к равномерности слоя. При распылении важно контролировать нанесение по всей рабочей зоне, а при любом способе - не допускать неконтролируемого изменения размеров сопряжения. Толщина покрытия влияет на зазоры, поэтому после обработки проверяют соответствие детали требованиям конструкции.
Для функциональных АФП в источниках приведена типовая толщина сухой пленки 5-20 мкм. Допуски по толщине в зависимости от процесса могут составлять примерно ±10 мкм или ±15 мкм. Эти значения не задают универсальный допуск для каждого редуктора: допустимые параметры определяют с учетом детали, способа нанесения и требуемой посадки. Избыточный или неравномерный слой способен повлиять на сборку и повторяемость размеров.
Совет инженера
Сценарий: посадочный диаметр и зазоры в узле чувствительны к изменению толщины функционального слоя.
Что делают: в рамках подбора антифрикционных покрытий MODENGY рассматривают распыление и заранее задают требуемую толщину. Значение 25 мкм уместно только для конкретной задачи, где оно предусмотрено требованиями к узлу; это не универсальная норма для АФП.
Итог: после нанесения контролируют толщину и размеры сопряжения. Типовой диапазон 5-20 мкм и допуски порядка ±10 мкм или ±15 мкм показывают, почему параметры нужно согласовать с технологией и конструкцией до обработки.
Как проверить результат и выбрать решение
Начинать подбор следует с описания режима работы.
Для системы управления важно зафиксировать скорость, нагрузку, частоту пусков, температуру и тип контактирующих материалов. Отдельно уточняют, требуется ли сухой ход. Эти параметры помогают понять, подходит ли АФП для поставленной задачи и какие требования предъявить к подготовке поверхности и толщине слоя.
Затем проверяют конструктивные причины повышенного момента. Угол подъема и передаточное отношение связаны с КПД червячной передачи, а приработка может изменить его: в источниках указано снижение эффективности примерно на 3% при малых передаточных отношениях и до 12% при отношениях 60-100. Эти ориентиры подчеркивают, что результат измерений зависит от состояния передачи, а не только от выбранного покрытия.
Следующий шаг - оценить дополнительные потери. Подшипники, уплотнения и холостой ход снижают общий КПД относительно эффективности зацепления. Если не отделить эти потери от трения в червячной паре, оценка действия АФП будет неполной. До и после обработки условия проверки должны совпадать по нагрузке, скорости и состоянию механизма.
При нанесении контролируют подготовку поверхности и толщину слоя. Типовой диапазон сухой пленки составляет 5-20 мкм, а допуск может быть около ±10 мкм или ±15 мкм в зависимости от процесса. Для конкретной конструкции требования сверяют со спецификацией и учитывают фактические зазоры. Если слой меняет посадку или неравномерен, свойства покрытия не компенсируют ухудшение сопряжения.
В итоге решение может включать несколько мер: корректировку режима смазки, проверку геометрии, оценку материалов пары и применение АФП. При большом передаточном отношении дополнительно рассматривают возможность изменить кинематику или угол подъема. Такой порядок снижает риск приписать покрытию эффект, который на самом деле связан с приработкой или другими изменениями узла.
Часто задаваемые вопросы
От чего зависит КПД червячного редуктора?
КПД зависит от угла подъема, коэффициента трения, передаточного отношения и стадии приработки. На итоговый КПД механизма также влияют потери в подшипниках, уплотнениях и на холостом ходу. Поэтому расчетное значение рассматривают как ориентир и сопоставляют с режимом эксплуатации и конструкцией конкретного редуктора.
Может ли АФП снизить пусковой момент редуктора?
АФП может снизить трение при пуске и низкоскоростном скольжении, особенно если сопротивление связано с контактом поверхностей в червячной паре. Но покрытие не устраняет потери в других узлах и не исправляет ошибки выбора геометрии. Перед применением нужно установить причину высокого момента и проверить условия работы механизма.
Какую толщину антифрикционного покрытия выбрать?
В источниках приведен типовой диапазон толщины сухой пленки 5-20 мкм. Допуски могут составлять около ±10 мкм или ±15 мкм в зависимости от процесса. Конкретную толщину определяют для детали и технологии нанесения, поскольку слой влияет на зазоры, посадку и сборку сопряженных элементов.
Нужно ли подготавливать поверхность перед нанесением АФП?
Да. Поверхность тщательно очищают и обезжиривают, чтобы обеспечить условия для нанесения покрытия. В зависимости от детали и процесса дополнительно применяют фосфатирование или пескоструйную обработку. Такая подготовка может улучшить адгезию и срок службы слоя; после обработки важно контролировать равномерность и толщину.
Заключение
КПД червячного редуктора и пусковой момент зависят от трения, геометрии передачи, передаточного отношения и приработки. АФП может уменьшить трение в зоне скольжения, но его рассматривают как часть инженерного решения, а не как замену расчету редуктора и проверке дополнительных потерь.
Следующий шаг - зафиксировать режим работы, проверить геометрию и состояние пары, а затем определить требования к подготовке поверхности и толщине покрытия. После нанесения сравните момент пуска и работу редуктора с исходными показателями при одинаковых условиях испытания.
